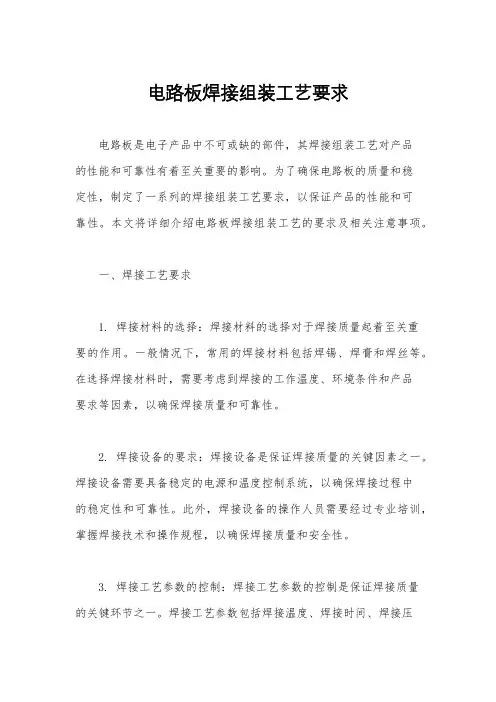

电路板焊接组装工艺要求
电路板焊接组装工艺要求电路板是电子产品中不可或缺的部件，其焊接组装工艺对产品的性能和可靠性有着至关重要的影响。
为了确保电路板的质量和稳定性，制定了一系列的焊接组装工艺要求，以保证产品的性能和可靠性。
本文将详细介绍电路板焊接组装工艺的要求及相关注意事项。
一、焊接工艺要求1. 焊接材料的选择：焊接材料的选择对于焊接质量起着至关重要的作用。
一般情况下，常用的焊接材料包括焊锡、焊膏和焊丝等。
在选择焊接材料时，需要考虑到焊接的工作温度、环境条件和产品要求等因素，以确保焊接质量和可靠性。
2. 焊接设备的要求：焊接设备是保证焊接质量的关键因素之一。
焊接设备需要具备稳定的电源和温度控制系统，以确保焊接过程中的稳定性和可靠性。
此外，焊接设备的操作人员需要经过专业培训，掌握焊接技术和操作规程，以确保焊接质量和安全性。
3. 焊接工艺参数的控制：焊接工艺参数的控制是保证焊接质量的关键环节之一。
焊接工艺参数包括焊接温度、焊接时间、焊接压力等因素，需要根据产品要求和焊接材料的特性进行合理的调整和控制，以确保焊接质量和可靠性。
4. 焊接工艺的流程控制：焊接工艺的流程控制是保证焊接质量的关键环节之一。
焊接工艺的流程包括焊接前的准备工作、焊接过程的控制和焊接后的检验工作等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
5. 焊接质量的检验要求：焊接质量的检验是保证焊接质量的关键环节之一。
焊接质量的检验包括焊接接头的外观检查、焊接接头的电气测试和焊接接头的可靠性测试等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
二、焊接组装工艺的注意事项1. 焊接过程中需要注意焊接温度的控制，避免因温度过高或过低导致焊接质量不稳定。
2. 焊接过程中需要注意焊接压力的控制，避免因压力过大或过小导致焊接接头的质量不稳定。
3. 焊接过程中需要注意焊接时间的控制，避免因焊接时间过长或过短导致焊接接头的质量不稳定。
4. 焊接过程中需要注意焊接材料的选择，避免因焊接材料的选择不当导致焊接质量不稳定。

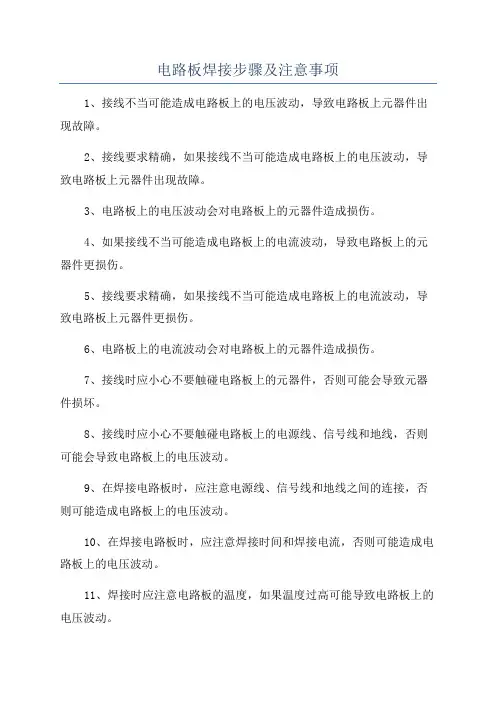

电路板焊接步骤及注意事项
电路板焊接步骤及注意事项
1、接线不当可能造成电路板上的电压波动，导致电路板上元器件出现故障。
2、接线要求精确，如果接线不当可能造成电路板上的电压波动，导致电路板上元器件出现故障。
3、电路板上的电压波动会对电路板上的元器件造成损伤。
4、如果接线不当可能造成电路板上的电流波动，导致电路板上的元器件更损伤。
5、接线要求精确，如果接线不当可能造成电路板上的电流波动，导致电路板上元器件更损伤。
6、电路板上的电流波动会对电路板上的元器件造成损伤。
7、接线时应小心不要触碰电路板上的元器件，否则可能会导致元器件损坏。
8、接线时应小心不要触碰电路板上的电源线、信号线和地线，否则可能会导致电路板上的电压波动。
9、在焊接电路板时，应注意电源线、信号线和地线之间的连接，否则可能造成电路板上的电压波动。
10、在焊接电路板时，应注意焊接时间和焊接电流，否则可能造成电路板上的电压波动。
11、焊接时应注意电路板的温度，如果温度过高可能导致电路板上的电压波动。
12、焊接时应注意电路板的湿度，如果湿度过高可能导致电路板上的电压波动。
13、如果焊接时间过长，可能会导致电路板上的电压波动。
电路板的布线、焊接技巧及注意事项
电路板的布线、焊接技巧及注意事项（一）1、输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
2、电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5mm3、数字电路与模拟电路的共地处理，数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB 与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
4、尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
5、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观．而且装焊容易．易于批量生产。
6、输入输出端用的导线应尽量避免相邻平行。
最好加线间地线，以免发生反馈藕合。
7、印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。
如非要取直角，一般采用两个135度角来代替直角。
8、电源线设计根据印制线路板电流的大小，尽量加租电源线宽度，减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。
9、地线设计地线设计的原则是：(1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。
电路板焊接注意事项
电路板焊接心得总结
电路板的焊接是做一个产品的最后阶段。
因此焊接前，应该已经画好电路图，了解好各元器件的参数性能及焊接的一些相关知识！
1焊接前，要准备好所用元器件，构思好所有元器件在板子上的排布，规划好所有的电路布线！
2想好焊接次序，避免重复焊接一处，造成焊接处的焊锡老化及元器件的烧坏！
3焊接时摆放好焊接所用工具及器件（包括导线，焊锡，助焊剂等），注意电烙铁的摆放，防止烫伤和烧坏东西！
4清洁板子的污渍，最好用酒精擦拭下，对焊接处和元器件引脚的处理打磨！
5电烙铁的接触头的处理，有必要对其打磨上锡！磨刀不误砍柴工是有其道理的！
6焊接时注意焊接方法，电烙铁手持舒适自然，45度接触焊点，预热两秒后迅速放下焊锡，7焊接时注意器件的固定，有时可以先焊接一个引脚固定器件！焊接处得时间切不可过长，损害元器件，老化焊锡。
焊接时焊锡量一定要掌握住，过多过少都影响电路板得产品性能！
8焊接后对其焊渣和助焊剂杂清理，对虚焊和焊接不当处进行补焊处理！
9整体排查，检查焊点和导线、器件的连接是否得当！、
10进行电路板的测试，对导线焊点导通与否进行排查测试，然后对线路模块进行检测！
11上电测试，导通无误后进行软件测试！
最后祝大家焊接成功！杨朝刚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板的布线焊接技巧及注意事项电路板的布线、焊接技巧及注意事项1、输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
2、电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，一般信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5mm3、数字电路与模拟电路的共地处理，数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，因此必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
4、尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
5、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观．而且装焊容易．易于批量生产。
6、输入输出端用的导线应尽量避免相邻平行。
最好加线间地线，以免发生反馈藕合。
7、印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。
如非要取直角，一般采用两个135度角来代替直角。
8、电源线设计根据印制线路板电流的大小，尽量加租电源线宽度，减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。
9、地线设计地线设计的原则是：(1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。
低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地。
高频电路宜采用多点串联接地，地线应短而租，高频元件周围尽量用栅格状大面积地箔。
(2)接地线应尽量加粗。
若接地线用很纫的线条，则接地电位随电流的变化而变化，使抗噪性能降低。
因此应将接地线加粗，使它能经过三倍于印制板上的允许电流。
如有可能，接地线应在2~3mm以上。
(3)接地线构成闭环路。
只由数字电路组成的印制板，其接地电路布成团环路大多能提高抗噪声能力。
10、退藕电容配置PCB设计的常规做法之一是在印制板的各个关键部位配置适当的退藕电容。
退藕电容的一般配置原则是：(1)电源输入端跨接10 ~100uf的电解电容器。
如有可能，接100uF 以上的更好。
(2)原则上每个集成电路芯片都应布置一个0.01pF的瓷片电容，如遇印制板空隙不够，可每4~8个芯片布置一个1 ~ 10pF的但电容。
(3)对于抗噪能力弱、关断时电源变化大的器件，如 RAM、ROM存储器件，应在芯片的电源线和地线之间直接接入退藕电容。
(4)电容引线不能太长，特别是高频旁路电容不能有引线。
11、另外，还应注意以下两点：(1)在印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用附图所示的 RC 电路来吸收放电电流。
一般 R 取 1 ~ 2K，C取2.2 ~ 47UF。
(2)CMOS的输入阻抗很高，且易受感应，因此在使用时对不用端要接地或接正电源焊接原理及焊接工具一、焊接原理当前电子元器件的焊接主要采用锡焊技术。
锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。
外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,能够借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才能够达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量。
二、电烙铁手工焊接的主要工具是电烙铁。
电烙铁的种类很多,有直热式、感应式、储能式及调温式多种,电功率有15W、2OW、35w……300W 多种,主要根据焊件大小来决定。
一般元器件的焊接以2OW内热式电烙铁为宜；焊接集成电路及易损元器件时能够采用储能式电烙铁；焊接大焊件时可用150W~300W大功率外热式电烙铁。
小功率电烙铁的烙铁头温度一般在300~400℃之间。
烙铁头一般采用紫铜材料制造。
为保护在焊接的高温条件下不被氧化生锈,常将烙铁头经电镀处理,有的烙铁头还采用不易氧化的合金材料制成。
新的烙铁头在正式焊接前应先进行镀锡处理。
方法是将烙铁头用细纱纸打磨干净,然后浸入松香水,沾上焊锡在硬物(例如木板)上重复研磨,使烙铁头各个面全部镀锡。
若使用时间很长,烙铁头已经氧化时,要用小锉刀轻锉去表面氧化层,在露出紫铜的光亮后用同新烙铁头镀锡的方法一样进行处理。
当仅使用一把电烙铁时,能够利用烙铁头插人烙铁芯深浅不同的方法调节烙铁头的温度。
烙铁头从烙铁芯拉出的越长,烙铁头的温度相对越低,反之温度就越高。
也能够利用更换烙铁头的大小及形状来达到调节烙铁头温度的目的。
烙铁头越细,温度越高；烙铁头越粗,相对温度越低。
根据所焊元件种类能够选择适当形状的烙铁头。
烙铁头的顶端形状有圆锥形、斜面椭圆形及凿形等多种。
焊小焊点能够采用圆锥形的,焊较大焊点能够采用凿形或圆柱形的。
还有一种吸锡电烙铁,是在直热式电烙铁上增加了吸锡机构构成的。
在电路中对元器件拆焊时要用到这种电烙铁三、焊锡与焊剂焊锡是焊接的主要用料。
焊接电子元器件的焊锡实际上是一种锡铅合金,不同的锡铅比例焊锡的熔点温度不同,一般为180~230 ℃。
手工焊接中最适合使用的是管状焊锡丝,焊锡丝中间夹有优质松香与活化剂,使用起来异常方便。
管状焊锡丝有0.5、0.8、1.0、1.5…等多种规格,能够方便地选用。
焊剂又称助焊剂,是一种在受热后能对施焊金属表面起清洁及保护作用的材料。
空气中的金属表面很容易生成氧化膜,这种氧化膜能阻止焊锡对焊接金属的浸润作用。
适当地使用助焊剂能够去除氧化膜,使焊接质量更可靠,焊点表面更光滑、圆润。
焊剂有无机系列、有机系列和松香系列三种,其中无机焊剂活性最强,但对金属有强腐蚀作用,电子元器件的焊接中不允许使用。
有机焊剂(例如盐酸二乙胶)活性次之,也有轻度腐蚀性。
应用最广泛的是松香助焊剂。
将松香熔于酒精(1：3)形成"松香水",焊接时在焊点处蘸以少量松香水,就能够达到良好的助焊效果。
用量过多或多次焊接,形成黑膜时,松香已失去助焊作用,需清理干净后再行焊接。
对于用松香焊剂难于焊接的金属元器件,能够添加4%左右的盐酸二乙胶或三乙醇胶(6%)。
至于市场上销售的各种助焊剂,一定要了解其成分和对元器件的腐蚀作用后,再行使用。
切勿盲目使用,以致日后造成对元器件的腐蚀,其后患无穷。
一、手工焊接方法手工焊接是传统的焊接方法，虽然批量电子产品生产已较少采用手工焊接了，但对电子产品的维修、调试中不可避免地还会用到手工焊接。
焊接质量的好坏也直接影响到维修效果。
手工焊接是一项实践性很强的技能,在了解一般方法后,要多练;多实践,才能有较好的焊接质量。
手工焊接握电烙铁的方法,有正握、反握及握笔式三种。
焊接元器件及维修电路板时以握笔式较为方便。
手工焊接一般分四步骤进行。
①准备焊接:清洁被焊元件处的积尘及油污,再将被焊元器件周围的元器件左右掰一掰,让电烙铁头能够触到被焊元器件的焊锡处,以免烙铁头伸向焊接处时烫坏其它元器件。
焊接新的元器件时,应对元器件的引线镀锡。
②加热焊接:将沾有少许焊锡和松香的电烙铁头接触被焊元器件约几秒钟。
若是要拆下印刷板上的元器件,则待烙铁头加热后,用手或银子轻轻拉动元器件,看是否能够取下。
③清理焊接面:若所焊部位焊锡过多,可将烙铁头上的焊锡甩掉(注意不要烫伤皮肤,也不要甩到印刷电路板上!),用光烙锡头"沾"些焊锡出来。
若焊点焊锡过少、不圆滑时,能够用电烙铁头"蘸"些焊锡对焊点进行补焊。
④检查焊点:看焊点是否圆润、光亮、牢固,是否有与周围元器件连焊的现象。
二、焊接质量不高的原因手工焊接对焊点的要求是：①电连接性能良好；②有一定的机械强度；③光滑圆润。
造成焊接质量不高的常见原因是:①焊锡用量过多,形成焊点的锡堆积；焊锡过少,不足以包裹焊点。
②冷焊。
焊接时烙铁温度过低或加热时间不足,焊锡未完全熔化、浸润、焊锡表面不光亮(不光滑),有细小裂纹(如同豆腐渣一样!)。
③夹松香焊接,焊锡与元器件或印刷板之间夹杂着一层松香,造成电连接不良。
若夹杂加热不足的松香,则焊点下有一层黄褐色松香膜；若加热温度太高,则焊点下有一层碳化松香的黑色膜。
对于有加热不足的松香膜的情况,能够用烙铁进行补焊。
对于已形成黑膜的,则要"吃"净焊锡,清洁被焊元。
