某医院弱电智能化工程施工设计方案
医院弱电智能化系统工程设计方案
医院弱电智能化系统工程设计方案一、项目背景随着科技的发展和医疗行业的变革，医院弱电智能化系统工程已成为现代化医院建设的重要组成部分。
它能够提高医院的管理效率、医疗服务质量和患者满意度，实现医院资源的优化配置。
为此，我们提出了以下医院弱电智能化系统工程设计方案。
二、设计目标1. 提高医疗服务质量：通过智能化系统，实现医疗信息的快速传递、处理和分析，提高医疗服务的准确性和效率。
2. 优化资源配置：通过智能化系统，实现医院人、财、物、信息等资源的整合和优化配置，降低运营成本。
3. 提升管理水平：通过智能化系统，实现医院管理流程的规范化、标准化和自动化，提高医院管理水平。
4. 提高患者满意度：通过智能化系统，提供便捷、高效的医疗服务，提高患者就诊体验和满意度。
5. 保障信息安全：通过智能化系统，确保医院信息的安全性和稳定性，防范信息泄露和网络攻击。
三、设计内容1. 基础设施建设：包括机房装修工程、供配电系统、UPS电源系统、防雷接地系统、新风空调工程、机柜及布线系统等。
2. 网络建设：包括计算机网络系统、无线网络系统、IPTV病房电视系统、多媒体信息引导及发布系统、数字时钟系统、多媒体会议系统等。
3. 医院业务应用系统：包括医院门户网站、信息化应用系统、分诊排队、取药叫号系统、多媒体触摸查询系统、移动监护系统等。
4. 医院综合管理系统：包括医院协同办公管理系统、医院固定资产管理系统、医院财务管理系统、后勤服务管理系统等。
5. 楼宇自控系统：包括楼宇自动控制系统、公共区域智能照明控制系统、能源管理系统等。
6. 医院安全防范系统：包括视频监控系统、停车场管理系统、一卡通系统、婴儿看护系统、电子巡更系统等。
四、实施步骤1. 项目调研：了解医院现状、需求和预期目标，确定智能化系统的设计方向和重点。
2. 系统设计：根据医院需求，设计基础设施、网络、业务应用、综合管理、楼宇自控和安全防范等子系统的具体方案。
3. 技术选型：选择符合医院需求和技术标准的设备、材料和技术方案。
医院弱电工程施工方案

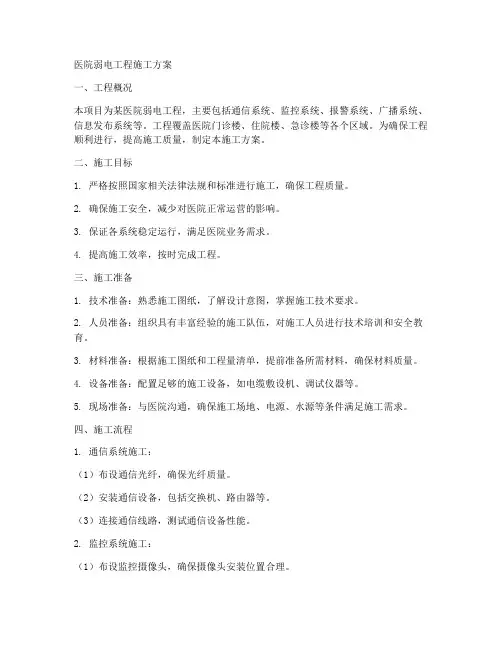

医院弱电工程施工方案一、工程概况本项目为某医院弱电工程，主要包括通信系统、监控系统、报警系统、广播系统、信息发布系统等。
工程覆盖医院门诊楼、住院楼、急诊楼等各个区域。
为确保工程顺利进行，提高施工质量，制定本施工方案。
二、施工目标1. 严格按照国家相关法律法规和标准进行施工，确保工程质量。
2. 确保施工安全，减少对医院正常运营的影响。
3. 保证各系统稳定运行，满足医院业务需求。
4. 提高施工效率，按时完成工程。
三、施工准备1. 技术准备：熟悉施工图纸，了解设计意图，掌握施工技术要求。
2. 人员准备：组织具有丰富经验的施工队伍，对施工人员进行技术培训和安全教育。
3. 材料准备：根据施工图纸和工程量清单，提前准备所需材料，确保材料质量。
4. 设备准备：配置足够的施工设备，如电缆敷设机、调试仪器等。
5. 现场准备：与医院沟通，确保施工场地、电源、水源等条件满足施工需求。
四、施工流程1. 通信系统施工：（1）布设通信光纤，确保光纤质量。
（2）安装通信设备，包括交换机、路由器等。
（3）连接通信线路，测试通信设备性能。
2. 监控系统施工：（1）布设监控摄像头，确保摄像头安装位置合理。
（2）铺设监控电缆，保证电缆敷设质量。
（3）安装监控设备，包括录像机、显示器等。
（4）调试监控系统，确保系统稳定运行。
3. 报警系统施工：（1）布设报警探测器，确保探测器安装位置准确。
（2）铺设报警电缆，保证电缆敷设质量。
（3）安装报警设备，包括控制器、报警器等。
（4）调试报警系统，确保系统灵敏可靠。
4. 广播系统施工：（1）布设广播扬声器，确保扬声器安装位置合理。
（2）铺设广播电缆，保证电缆敷设质量。
（3）安装广播设备，包括调频器、功放等。
（4）调试广播系统，确保系统音质清晰。
5. 信息发布系统施工：（1）布设信息发布设备，包括LED显示屏、触摸屏等。
（2）连接信息发布设备，测试设备性能。
（3）安装控制系统，确保系统稳定运行。
五、施工质量控制1. 严格把控材料质量，确保原材料合格。
医院弱电工程施工规划方案
医院弱电工程施工规划方案一、项目概况随着医疗技术的不断发展，医院的弱电工程也越来越重要。
弱电系统是医院生产性建筑中的重要组成部分，它不仅应用于医院内部信息传输、网络通信、安全监控、自动化管理等方面，还直接涉及到医院对患者安全隐患的管控和医疗工作的进行。
弱电系统的设计和施工直接关系到医院的安全、信息的畅通、管理的科学性等多方面。
本规划旨在针对医院的弱电工程进行科学、合理的施工规划，确保医院弱电系统的正常运行，提升医院安全管理和医疗服务的质量。
二、规划目标1. 为医院提供优质、稳定、可靠的弱电工程系统；2. 提升医院信息化和自动化管理水平；3. 确保医院内部网络通信的畅通；4. 实现医院安全监控和管理的智能化；5. 为医院今后的扩建和升级提供良好的基础设施。
三、规划内容1. 弱电工程系统设计方案根据医院的实际情况和需求，结合现代化的医疗建设标准，设计合理的弱电系统结构，包括网络通信、安全监控、自动化管理、信息传输等方面，确保各子系统间的协调运行。
2. 弱电工程施工技术方案在施工过程中，严格按照设计方案进行施工，确保工程的质量和安全。
采用先进的施工技术和设备，对每个工序进行严格管理，确保施工的顺利进行。
3. 弱电工程验收和调试方案在工程完工后，开展弱电工程的验收和调试工作，确保各子系统的运行正常、稳定。
按照相关标准和规范进行验收，保证工程质量。
4. 弱电工程运行维护方案医院弱电系统在投入使用后，需要进行长期的运行和维护。
根据工程实际情况，制定系统的运行维护方案，确保系统的运行稳定和安全。
四、具体计划（1）对医院实际情况进行勘察和分析，制定弱电系统的设计方案；（2）确定各个子系统的功能要求和技术规范；（3）编制详细的弱电系统设计图纸和施工方案。
2. 施工阶段（1）组织施工人员进行相关培训，确保施工人员掌握相关技术；（2）现场施工管理，确保施工质量和安全；（3）在施工过程中，及时调整方案，解决施工中的问题。
医院弱电工程施工方案

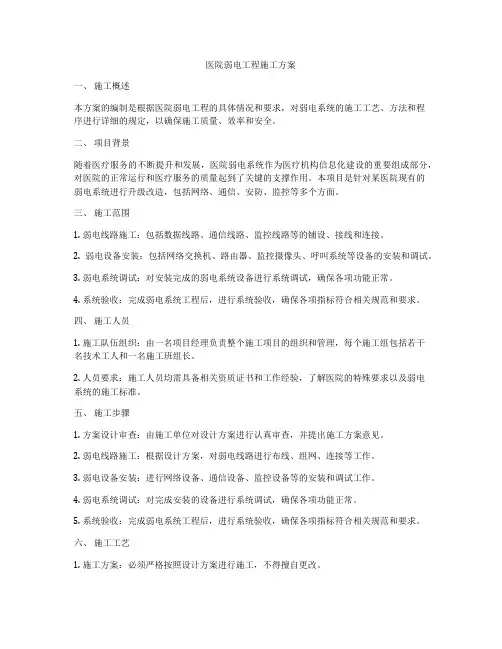

医院弱电工程施工方案一、施工概述本方案的编制是根据医院弱电工程的具体情况和要求，对弱电系统的施工工艺、方法和程序进行详细的规定，以确保施工质量、效率和安全。
二、项目背景随着医疗服务的不断提升和发展，医院弱电系统作为医疗机构信息化建设的重要组成部分，对医院的正常运行和医疗服务的质量起到了关键的支撑作用。
本项目是针对某医院现有的弱电系统进行升级改造，包括网络、通信、安防、监控等多个方面。
三、施工范围1. 弱电线路施工：包括数据线路、通信线路、监控线路等的铺设、接线和连接。
2. 弱电设备安装：包括网络交换机、路由器、监控摄像头、呼叫系统等设备的安装和调试。
3. 弱电系统调试：对安装完成的弱电系统设备进行系统调试，确保各项功能正常。
4. 系统验收：完成弱电系统工程后，进行系统验收，确保各项指标符合相关规范和要求。
四、施工人员1. 施工队伍组织：由一名项目经理负责整个施工项目的组织和管理，每个施工组包括若干名技术工人和一名施工班组长。
2. 人员要求：施工人员均需具备相关资质证书和工作经验，了解医院的特殊要求以及弱电系统的施工标准。
五、施工步骤1. 方案设计审查：由施工单位对设计方案进行认真审查，并提出施工方案意见。
2. 弱电线路施工：根据设计方案，对弱电线路进行布线、组网、连接等工作。
3. 弱电设备安装：进行网络设备、通信设备、监控设备等的安装和调试工作。
4. 弱电系统调试：对完成安装的设备进行系统调试，确保各项功能正常。
5. 系统验收：完成弱电系统工程后，进行系统验收，确保各项指标符合相关规范和要求。
六、施工工艺1. 施工方案：必须严格按照设计方案进行施工，不得擅自更改。
2. 安全施工：施工人员必须严格遵守相关安全规定，保证施工过程的安全性。
3. 现场整洁：施工现场必须保持整洁，以确保施工质量和安全。
4. 施工记录：对每天的施工过程和结果进行详细记录，确保施工质量的可追溯性。
5. 节约材料：在满足质量要求的前提下，尽量节约材料，以降低成本。
医院弱电智能化工程总体施工方案
医院弱电智能化工程总体施工方案1.基础工程.综合管路施工方法管道工程量在项目中所占的比重很大，施工的组织管理也较复杂，所以采用正确的施工方法，保证管道的施工进度和施工质量是很重要的。
管道施工包括PVC管、铁管，钢管等各类管材的设计及敷设。
管道的安装要与土建结构同步进行。
布置管道时，要按审定的施工图定位施工，如与实际不符时，应与建设单位联系，出修正联系单方可更改设计。
弱电工程布线应用比较广的是配管安装，配管按其管子的材质可分为钢管配管、硬质塑料管配管、半硬质塑料管配管和铁管配管等。
配管按敷设部位区分有明管辐射和暗配辐射。
明配管时，管路沿建筑物表面横平竖直敷设；暗配管时,电线保护管宜沿最近的路径敷设，并应减少弯曲，力求管路最短，节省材料，降低成本；埋入建筑物、构筑物的电线保护管，为保证暗敷后不露出抹灰层，防止因锈蚀造成抹灰面脱落，影响整个工程质量，管路与建筑物、构筑物主体表面的距离不应小于15mm o上述几种配管中，当前广泛使用的还是以钢管为主。
钢管暗敷，首先要确定好配管进入设备及器具盒（箱）的位置，再计算好管路敷设长度而后进行配管加工。
在配合土建施工中将管与盒（箱）按己确定的安装位置连接起来，并在管与管、管与盒（箱）的连接处，焊上接地跨接线，使金属外壳连成一体。
1.钢管的选择室内配管使用的钢管有厚壁钢管和薄壁钢管两类，厚壁钢管又称焊接钢管或低压流体输送钢管（水煤气管），薄壁钢管又称电线管；也有以管壁厚度分类，一般管壁厚度在2mm以下的称为薄壁管，管壁厚度在2mni以上为厚壁管（又称白铁管、水管或对缝焊接钢管），以内径大小称呼其规格。
钢管按其表面质量又分为镀锌钢管或不镀锌钢管（也叫黑色钢管）。
配管的管材如果选用不当，易缩短使用年限或造成浪费。
建筑物顶棚内，宜采用钢管配线。
干燥场所的暗配管宜采用薄壁钢管；潮湿场所和直埋于地下的暗配管宜釆用厚壁钢管，当利用钢管管壁兼做接地线时，管壁厚度不应小于。
为了便于穿线，要根据所穿导线截面、根数选择配管管径。
某医院弱电智能化施工方案
目录第一部分施工组织设计.................... 错误!未定义书签第一章工程总说明...................... 错误!未定义书签1. 工程概况 ..................... 错误!未定义书签2. 设计依据 ..................... 错误!未定义书签3. 设计范围 ..................... 错误!未定义书签4. 系统总体方案概述 ................. 错误!未定义书签第二章施工准备 ...................... 错误!未定义书签1. 施工技术准备 ................... 错误!未定义书签2. 施工实施准备 ................... 错误!未定义书签第三章工程总体施工方案.................. 错误!未定义书签1. 基础工程 ..................... 错误!未定义书签2. 设备安装调试工程 ................. 错误!未定义书签第四章工程投入的主要施工机具、检验仪器情况.......... 错误!未定义书签1. 施工机械、检测设备的选用 ............... 错误!未定义书签2. 机械、检测设备的安全性能 ............... 错误!未定义书签3. 施工机械、检测设备的先进性和适用........... 错误!未定义书签4. 施工机械的进场计划 ............... 错误! 未定义书签5. 拟投入的主要施工机械设备表 ............. 错误!未定义书签第五章劳动力安排计划.................... 错误!未定义书签第六章确保工程质量的技术组织措施............. 错误!未定义书签1. 质量目标 ..................... 错误!未定义书签2. 各施工阶段性的质量保证措施 ............. 错误!未定义书签3. 施工质量保证措施 ................. 错误!未定义书签4. 主要材料保证措施 ................. 错误!未定义书签第七章确保安全生产的技术组织措施............. 错误!未定义书签1. 安全施工目标 ................... 错误!未定义书签2. 施工安全保障体系 ................. 错误!未定义书签3. 保证施工安全的措施 ............... 错误!未定义书签第八章确保文明施工的技术组织措施..............1. 文明施工目标 ...................2. 文明施工管理 ...................3. 环境保护和卫生措施 ................第九章确保工期的技术组织措施................1. 整体控制目标 ...................2. 施工进度计划 ...................3. 整体工程施工顺序 ..................4. 主要物质、施工设备进场计划 ..............5. 保证工期的措施 .................6. 进度计划表 ...................第十章施工平面布置....................1. 施工平面布置说明 ..................2. 施工平面布置图 .................第十一章关键工程部位的施工方案及保证措施......1. 关键工程部位分析 ..................2. 穿线施工方案及保证措施 ...............3. 冬雨季施工技术措施 ................第十二章施工重点、难点和解决方案..............1. 施工图的准确性..................2. 与土建工程的配合...................3. 设备供货 .....................4. 施工统一管理 ...................第十三章与相关专业的施工配合说明..............1. 弱电系统工程总承包说明................2. 工程协调......................3. 弱电系统配合与各系统界面 ..............第十四章售后服务......................第十六章技术培训......................1. 培训计划......................2. 培训内容......................3. 培训应达到的目的................... 错误!未定义书签4. 培训费用、时间、地点................ 错误!未定义书签第二部分附录 ........................ 错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签表1 项目拟分包情况表 ................ 错误!未定义书签表2 拟投入的主要施工机械设备表............. 错误!未定义书签表3 劳动力计划表 .................. 错误!未定义书签表4 计划开、竣工日期和施工进度网络图 .......... 错误!未定义书签表5 临时用地表 .................... 错误!未定义书签表6 技术偏离表..................... 错误! 未定义书签第一部分施工组织设计第一章工程总说明1. 工程概况本次工程为杭州市余杭区第二人民医院新建病房大楼（智能化）；施工工期：配合总包进度按期竣工并移交整个智能化系统工程。
某医院弱电系统施工组织设计方案
某医院弱电系统施工组织设计方案1.工程概况XX医院门急诊大楼改扩建工程由XX医院出资在原医院基地进行改扩建工程，是开放性、展示性及多功能的卫生服务建筑。
本工程用地面积16430平方米，总建筑面积34644平方米。
本工程地下二层，地上十六层，其中有裙房五层。
本工程要构建以下智能化弱电系统：(1)综合布线系统(2)计算机网络系统(3)有线电视接收系统(4)楼宇设备控制管理系统(5)安全防范系统（含视频监控、防盗报警、门禁一卡通及电子巡更系统）(6)停车场管理系统(7)机房工程（装修、电气、空调、UPS、KVM、控制室）(8)排队等候系统(9)多媒体显示系统(10)会议扩声及视频会议系统(11)电梯三方通话(12)程控交换机系统(13)管槽工程整个弱电系统应按以上子系统分别进行规划、设计。
内容主要包括：各子系统的详细施工技术方案；保证安全生产、文明生产的技术措施；保证质量的技术措施；施工进度计划；施工组织管理体系及其他对招标文件承诺的内容等。
2.编制依据(1)《智能建筑设计标准》GB/T50314—2000；(2)《智能建筑设质量验收规范》GB/T50339—2003；(3)《建筑与建筑群综合布线系统工程设计规范》GB/T 50311－2000；(4)《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000；(5)《民用建筑电气设计规范》JGJ/T 16—92(6)《建筑设计防火设计规范》GBT 16-87(7)《大楼通信综合布线系统标准》（邮电部部颁行业标准）YD/T926.1-1997(8)《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）(9)《通信光缆的一般要求》（GB/T7427—87）(10)《商用建筑通信通道和空间标准》EIA/TIA 569；(11)《商业建筑通信基础结构管理规范》EIA/TIA 606；(12)《商业建筑通信接地要求》EIA/TIA 607；(13)《用户建筑综合布线》ISO/IEC 11801(14)《非屏蔽双绞线布线系统传输性能测试标准》EIA/TIA TSB—673.弱电系统承包方的工作内容根据XX医院门急诊综合楼改扩建项目弱电工程工程设计及施工招标文件的要求，本工程承包人的承包范围为审查整个包件弱电系统工程的深化设计、实施及售后服务，配合预留预埋、安装、测试、单体调试、联合调试、开放数据接口、开通、验收、培训、维护及交付使用、售后服务等全部工作。
医院强弱电工程施工方案
一、工程概况本项目为XX医院强弱电工程，主要包括综合布线系统、计算机网络系统、安防监控系统、消防广播系统、门禁系统、智能照明系统等。
工程地点位于XX市XX区XX路XX号，总建筑面积约XX平方米。
工程总投资约XX万元。
二、施工准备1. 组织机构成立强弱电工程施工项目部，明确项目经理、技术负责人、施工负责人、安全员等岗位人员，负责整个工程的组织、协调和管理工作。
2. 施工人员组织具备丰富经验的专业施工队伍，进行强弱电工程的施工。
3. 施工材料根据工程图纸和设计要求，采购符合国家标准的强弱电设备及材料，如电缆、桥架、插座、开关、网络设备、安防设备等。
4. 施工设备配置必要的施工设备，如电钻、切割机、焊接机、梯子、卷尺等。
三、施工方法及工艺1. 综合布线系统（1）根据设计图纸，对强弱电井、电缆桥架、电缆沟等施工位置进行测量、放线。
（2）按照设计要求，敷设电缆桥架，固定电缆，确保电缆整齐、牢固。
（3）对电缆进行编号、标记，方便后续维护和管理。
2. 计算机网络系统（1）按照设计要求，敷设网络线缆，确保网络线缆质量。
（2）安装网络设备，如交换机、路由器等，并进行调试。
（3）进行网络测试，确保网络稳定、可靠。
3. 安防监控系统（1）按照设计要求，安装摄像头、报警器等安防设备。
（2）连接视频监控线缆，确保视频信号清晰、稳定。
（3）进行安防系统测试，确保系统功能完善。
4. 消防广播系统（1）按照设计要求，敷设消防广播线缆，连接广播设备。
（2）进行消防广播系统测试，确保系统功能完善。
5. 门禁系统（1）按照设计要求，安装门禁控制器、读卡器等设备。
（2）连接门禁线缆，确保门禁系统稳定运行。
（3）进行门禁系统测试，确保系统功能完善。
6. 智能照明系统（1）按照设计要求，安装智能照明控制器、灯具等设备。
（2）连接照明线缆，确保照明系统稳定运行。
（3）进行智能照明系统测试，确保系统功能完善。
四、施工进度安排1. 施工准备阶段：1个月2. 施工阶段：3个月3. 系统调试及验收阶段：1个月五、质量保证措施1. 严格按照国家相关标准和规范进行施工。
