可编程数控升降压直流可调稳压电源

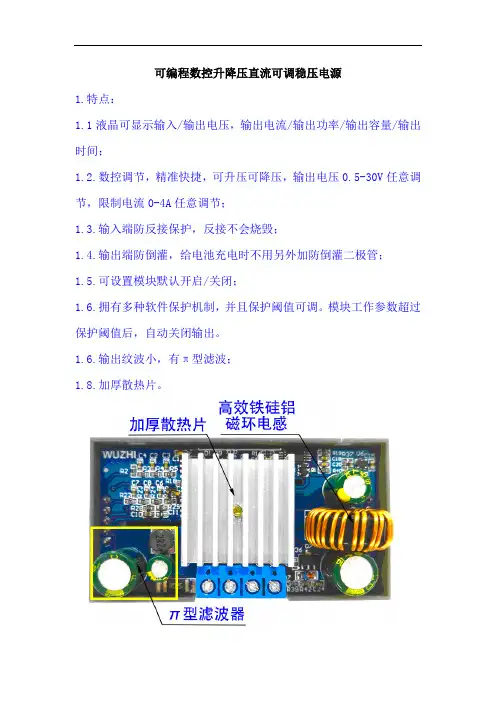

可编程数控升降压直流可调稳压电源1.特点：1.1液晶可显示输入/输出电压，输出电流/输出功率/输出容量/输出时间；1.2.数控调节，精准快捷，可升压可降压，输出电压0.5-30V任意调节，限制电流0-4A任意调节；1.3.输入端防反接保护，反接不会烧毁；1.4.输出端防倒灌，给电池充电时不用另外加防倒灌二极管；1.5.可设置模块默认开启/关闭；1.6.拥有多种软件保护机制，并且保护阈值可调。
模块工作参数超过保护阈值后，自动关闭输出。
1.6.输出纹波小，有π型滤波；1.8.加厚散热片。
2.产品参数输入电压：5.0-30V输出电压：0.5-30V输出电流：能长期稳定工作在3A ，加强散热下可达到4A 输出功率：自然散热35W，加强散热50W电压显示分辨率：0.01V电流显示分辨率：0.001A转换效率：88%左右软启动：有（很大功率带负载模块启动时有可能失效）保护机制：输入防反接；输出防倒灌；输入欠压保护（4.8-30V 可调，默认4.8V）输出过压保护（0.5-31V 可调，默认31V）输出过流保护（0 -4.1A 可调，默认4.1A）输出过功率保护（0 -50W 可调，默认50W）过温保护（80-110℃可调，默认110℃）超时保护（0 -100h 可调，默认关闭）超容量保护（0 -60Ah 可调，默认关闭）工作频率：180KHZ尺寸：长*宽*高 79mm*43mm*26mm重量：92g（含包装）注意：产品触发保护机制后，输出自动关断，液晶屏显示保护代码，按任意键退出保护界面。
4、界面说明5.使用方法：5.1. 切换显示参数——在正常界面下，短按SW，切换显示屏下行的显示，显示内容在电流A 功率W 容量Ah 时间h之间切换。
长按SW 按键，切换显示屏上行的显示，显示内容在输入电压IN 输出电压OUT 之间切换。
5.2. 设置输出电压值——在正常界面下短按U/I按键，进入设置电压恒流界面。
可以看见设置输出电压值的某一位数在闪烁，左右转动旋转编码器，可调大调小。
直流稳压电源(0-12v连续可调
2整体设计方案5
2.1设计思路5
2.2总体方案论证与选择5
3.2滤波电路模块10
5multisim的仿真与调试21
6总结26
7鸣谢26
9收获体会27
简易直流稳压电源
摘要：本文设计的是量程为 12V且在0~12V可调的直流稳压电源，其最大输出电流为500mA，并具有数字显示电压功能。并且利用A/D转化，将输出的连续电压信号变为离散的数字信号实现输出电压的控制。另外核心部分为：采用数字电路实现输出电压的控制，通过加减键实现加计数或减计数。同时通过计数器和译码-驱动器，最终将电压值显示到数码管组上。该稳压电源具有性能稳定.结构简单.电压、电流指标精度高.调节方便等优点·。
作为第一次课程设计，整个资料搜集与工作过程有待提高。第一步用一天时间重点温习模电课本中稳压电源部分，对直流稳压电压的原理，结构框图，变压、整流滤波、稳压三大部分有了初步了解。第二步结合任务书的基本要求，用两天时间查找搜集相关书籍与网络资料，在茫茫书海中找到核心资料，先确定总体方案为数控方式，再模块方案选择与论证，确立变压、单相桥式整流电容滤波、两路稳压输出、数控与数显的设计结构。画出整个电路草图。第三步，学习multisim软件的电路原理图画法与电路仿真。在该软件的学习与使用的过程中遇到一些大大小小的问题。比如安装程序，熟悉各种工具的使用，元器件的查找，仿真起初难以出结果等等。原理图和仿真完成后，第三步则撰写报告。整个课程设计过程，不仅使我们更扎实的学习电子技术课程、学会仿真软件multisin；而且将理论知识与实践相结合，一定程度的锻炼了我们的动手和电子设计能力，资料搜集能力，也达到了一种将知识活学活用的目的。
4.过载短路保护电路:串联调整型的稳压电源,调整管和负载是串联的,当负载电流过大或短路时,大的负载电流或短路电流全部流过调整管,此时负载端的压降小,几乎全部整流电压加在调整管的c极和e极之间,因此在过载或短路时,调整管Vce.Ie和允许功耗超过正常值,调整管在此情况下会很快烧坏,所以在过载或短路时应对调整管采取保护,保护电路设计时应保证当负载电流在额定值内,保护电路对电源不起作用,但过载或短路时,保护电路控制调整管使其截止,输出电流为零,对负载和电源均起保护作用.
数控直流稳压电源完整论文资料
绪论电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。
电力电子技术是电能的最佳应用技术之一。
当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。
随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。
电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。
只有满足产品标准，才能够进入市场。
随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。
数控电源是从80年代才真正的发展起来的，期间系统的电力电子理论开始建立。
这些理论为其后来的发展提供了一个良好的基础。
在以后的一段时间里，数控电源技术有了长足的发展。
但其产品存在数控程度达不到要求、分辨率不高、功率密度比较低、可靠性较差的缺点。
因此数控电源主要的发展方向，是针对上述缺点不断加以改善。
单片机技术及电压转换模块的出现为精确数控电源的发展提供了有利的条件。
新的变换技术和控制理论的不断发展，各种类型专用集成电路、数字信号处理器件的研制应用，到90年代，己出现了数控精度达到0.05V的数控电源，功率密度达到每立方英寸50W的数控电源。
从组成上，数控电源可分成器件、主电路与控制等三部分。
目前在电力电子器件方面，几乎都为旋纽开关调节电压，调节精度不高，而且经常跳变，使用麻烦数字化智能电源模块是针对传统智能电源模块的不足提出的，数字化能够减少生产过程中的不确定因素和人为参与的环节数，有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产效率和产品的可维护性。
电源采用数字控制，具有以下明显优点:1)易于采用先进的控制方法和智能控制策略，使电源模块的智能化程度更高，性能更完美。
2)控制灵活，系统升级方便，甚至可以在线修改控制算法，而不必改动硬件线路。
基于51单片机的数控直流稳压电源设计
数控直流稳压电源就是能用数字来控制电源输出电压的大小，而且能使输出的直流电压能保持稳定、精确的直流电压源。
本文介绍了利用D/A转换电路、辅助电源电路、去抖电路等组成的数控稳压电源电路，详述了电源的基本电路结构和控制策略。
它与传统的稳压电源相比，具有操作方便，电压稳定度高的特点，其结构简单、制作方便、成本低，输出电压在1-10V之间连续可调，其输出电压大小以0.5V步进，输出电压的大小调节是通过“ ”、“-”两个键操作的，而且可以根据实际要求组成具有不同的输出电压值的稳压源电路。
该电源控制电路选用89C51单片机控制主电路采用串联调整稳压技术具有线路简单、响应迅速、稳定性好、效率高等特点。
关键词：稳压电源、单片微型机；数控直流、D/A转换；第一章绪论 (3)1.1数控直流稳压电源的产生背景 (3)1.2系统开发的意义 (4)1.3系统主要功能 (5)1.4研究中拟解决的主要问题 ............................................. 错误!未定义书签。
第二章系统总体方案设计 ......................................................... 错误!未定义书签。
2.1系统概述.......................................................................... 错误!未定义书签。
2.2系统整体概述.................................................................. 错误!未定义书签。
2.2.1控制部分................................................................ 错误!未定义书签。
2.2.2显示部分................................................................ 错误!未定义书签。

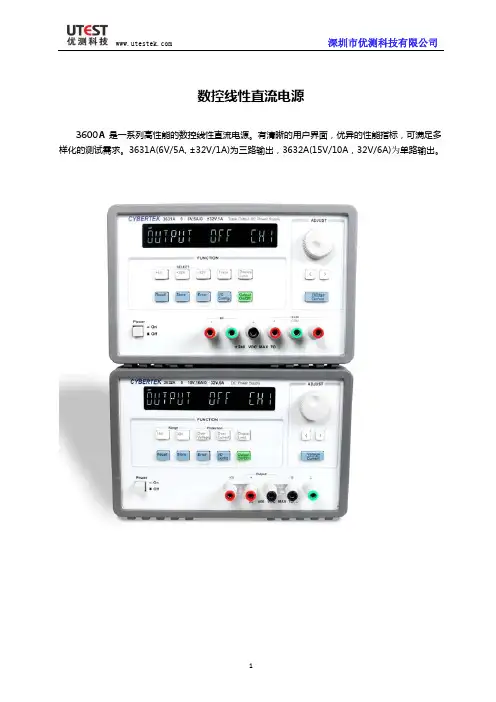

数控线性直流电源3630A系列说明书
深圳市优测科技有限公司
数控线性直流电源
3600A 是一系列高性能的数控线性直流电源。有清晰的用户界面，优异的性能指标，可满足多 样化的测试需求。3631A(6V/5A,±32V/1A)为三路输出，3632A(15V/10A，32V/6A)为单路输出。
1） 按下 2） 使用
按键。 选择设置电压或者设置电流。
移动闪烁光标到相应的设置位。 3）使用移位按键 4）使用旋钮设置闪烁位到相应的设置值。 5）按下 打开输出。
9
深圳市优测科技有限公司
五、技术参数
3631A 型号 +6V （CH1） 输出电压 输出电流 0～6V 0～5A +32V （CH2） -32V （CH3） 0～15V/0～32V 0～10A/0～6A 3632A
0～+32V 0～-32V 0～1A 0～1A
址“SAVE1” 到“SAVE5”,屏幕显示会持续大约 3 秒钟，3 秒钟内无操作将自动退出存储模式； 通过旋钮，选择合适的存储地址。
3）存储工作状态 接着步骤 2，按下 按键，屏幕显示“DONE”,表示存储完成，并自动退出存
12
3
深圳市优测科技有限公司
9） 电源错误代码按键（在校正模式下有第二功能），按下可显示电源当前存在的错误。如：ERROR 1 表示风扇没有正常工作。 10）串口通信配置按键。 11）输出软关断按键：实现输出的打开和关闭。 12）旋钮：右旋实现增加功能，左旋实现减少功能。 13）左右移位按键：实现电压和电流设置位的左移和右移，配合旋钮实现电压和电流值的设置。 14）电压电流设置切换按键：实现电压和电流设置时的互相切换。 15）输出端子，以及接地端子 3631A 后面板
数控直流电源有关文档(附c程序)
数控直流电流源（F题）一、任务设计并制作数控直流电流源。
输入交流200～240V，50Hz；输出直流电压≤10V。
其原理示意图如下所示。
二、要求1、基本要求（1）输出电流范围：200mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1％+10 mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；（5）纹波电流≤2mA；（6）自制电源。
2、发挥部分（1）输出电流范围为20mA～2000mA，步进1mA；（2）设计、制作测量并显示输出电流的装置(可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1％+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1％+1 mA；（4）纹波电流≤0.2mA；（5）其他。
三、评分标准四、说明1、需留出输出电流和电压测量端子；2、输出电流可用高精度电流表测量；如果没有高精度电流表，可在采样电阻上测量电压换算成电流；3、纹波电流的测量可用低频毫伏表测量输出纹波电压，换算成纹波电流。
数控直流恒流源的设计与制作发表日期：2006年5月1日出处：本站原创【编辑录入：zouwenkun】指导老师:王贵恩博士制作人:彭浦能、梁星燎、林小涛《数控直流恒流源》《数控恒流源获奖证书》摘要：本系统以直流电流源为核心，AT89S52单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达1mA，并可由数码管显示电流设定值和实际输出电流值。
本系统由单片机程控设定数字信号，经过D/A转换器（AD7543）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。
单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转换后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。
基于单片机简易数控直流电压源的毕业设计
基于单片机简易数控直流电压源的毕业设计湖南工业大学本科生毕业设计I（2007届）本科生毕业设计简易数控电压源的设计 学院、系：电气与信息工程学院 专业：自 动 化 学 生 姓名：刘 慧 班级：自本0302班 学号 46030212 指导教师姓名：宋树祥 职称 讲师 最终评定成绩：湖南工业大学本科生毕业设计2007年6月II湖南工业大学本科生毕业设计湖南工业大学本科生毕业设计简易数控电压源的设计院（系）：电气与信息工程学院专业：自动化学号：46030212学生姓名：刘慧指导教师：宋树祥讲师2007年 6月I湖南工业大学本科生毕业设计摘要本设计以AT89S52单片机为核心控制芯片，实现数控直流电源功能的方案。
设计采用8位精度的DA转换器DAC0832、三端可调稳压器LM350和一个UA741运算放大器构成稳压源，实现了输出电压范围为＋1.4V～+9.9V，电压步进0.1V的数控稳压电源，最大纹波只有10mV，具有较高的精度与稳定性。
另外该方案只采用了5个按键实现输出电压的方便设定，具有设定值调整，微调（步进量0.1），粗调（步进量1）三种调整功能，显示部分我们采用了三位一体的数码管来显示输出电压值。
我们自行设计了 12V和5V电源为系统供电。
该电路的原理是通过MCU控制DA的输出电压大小，通过放大器放大，放大后的电压作为LM350的参考电压，真正的电压还是由电压模块LM350输出。
利用5个按钮调整电压、并且通过共阴极三位一体LED显示输出的电压值。
设计使用3三位一体数码管，可以显示三位数，一个小数位，比如可以显示5.90V，采用动态扫描驱动方式。
与传统的稳压电源相比具有操作方便，电源稳定性高以及其输出电压大小采用数码显示的特点。
关键词：数控，步进，三端可调稳压器I湖南工业大学本科生毕业设计ABSTRACTThe design is with the MCUAT89S52 for the core control chip,which carry out the project that the function of the number controls the direct current powersupply.Designed with the precision of eight DA converter DAC0832,three-adjustable regulators LM350 and a UA741 Operational Amplifiers constitute Regulators source, the output voltage range of +1.4 V ~ +9.9 V, 0.1V voltage step NC Regulators Power, it has with high precision and stability and only have the biggest ripple of 10 mV. Meanwhile, the program used only five keys to achieve the convenience of the output voltage setting ,with setting value adjustments. It has three kinds of adjustfunction,which can carry out micro-adjustment (Stepping volume 0.1)and the coarse adjustment (Stepping volume 1). The show part we have adopted a three-dimensional digital pipe to show the output voltage value. And we designed the 12V and 5V power supply system for electricity. The principle of that electric circuit was that the output voltage size which passes the MCU to control DA, passing the amplifier amplification, and the voltage is the reference voltage of the LM350. And the real voltage is still the LM350 outputs are from the voltage mold piece. Making use of five buttons to adjustment voltages, and pass the total cathode Christian Trinity LED to display the output's voltage .In this design I used 3 piece code tubes, which can show three position numbers, one of them is a fraction position. for example ,it can show a 5.90 Vs. In this design I adopt the scan to drive way is dynamic state sweep. With traditional steady press power supply to compare to have an operation convenience, the power supply stability high characteristics, its exportation electric voltage size adoption figures show.Keywords: Numerical Control, Stepping,Three-adjustable regulatorsII湖南工业大学本科生毕业设计目录第1章绪论 (1)1.1 研究背景及意义 (1)1.2 国内外研究状况 (1)1.3 课题研究方法 (2)第2章数控电压源的总体方案介绍 (3)2.1 数控电压源的方案论证 (3)2.1.1 方案一：采用单片机的数控电压源的设计 (3)2.1.2 方案二：采用调整管的双计数器的数控电压源的设计 (3)2.1.3 方案三：采用调整管的十进制计数器的数控电压源的设计 (4)2.2 数控电压源的方案比较 (5)2.2.1 数控部分的比较 (5)2.2.2 输出部分的比较 (5)2.2.3 显示部分的比较 (5)第3章数控电压源的工作原理 (6)3.1 整机电路框图 (6)3.2 工作原理 (6)3.2.1 DA转换电路工作原理 (6)3.2.2 电压调整电路工作原理 (7)3.2.3 数值计算 (8)第4章单元电路工作原理 (9)4.1 时钟电路 (9)4.1.1 时钟振荡电路图 (9)4.1.2 时钟信号的产生 (9)4.2 复位电路 (9)4.3 键盘接口电路 (10)4.3.1 键盘电路 (10)4.3.2 键盘电路工作原理 (10)4.4 显示接口电路 (11)III湖南工业大学本科生毕业设计4.4.1 显示电路原理 (11)4.4.2 LED显示方式 (12)4.4.3 显示电路原理图 (12)4.5 DA转换电路 (13)4.6 电源电路 (13)4.6.1 稳压器78L12和79L12 (13)4.6.2 电源电路原理图 (14)4.7 所用主要芯片 (14)4.7.1 单片机AT89S52 (14)4.7.2 芯片ADC0832 (15)4.7.3 LM350 (17)4.7.4 运放UA741 (18)第5章数控电压源的软件系统 (20)5.1 主程序 (20)5.2 子程序 (21)5.2.1 中断子程序 (21)5.2.2 显示子程序 (22)5.2.3 键扫子程序 (23)第6章电路的调试 (24)6.1 硬件的调试 (24)6.1.1 硬件调试过程 (24)6.1.2 电路数据的测试 (25)6.2 软件的调试 (26)第7章数控电压源的使用说明 (27)结论 (28)参考文献 (29)致谢 (30)附录1整机电路原理图 (31)附录2元器件清单 (32)IV湖南工业大学本科生毕业设计附录3源程序清单 (33)（1）主程序的源程序清单 (33)（2）外中断1子程序的源程序清单 (35)（3）显示子程序的源程序清单 (36)（4）键扫子程序的源程序清单 (37)（5）延时及启动0832子程序的源程序清单 (38)V湖南工业大学本科生毕业设计第1章绪论1.1 研究背景及意义数控直流电压源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。
