电表改装专题训练

电表改装专题训练

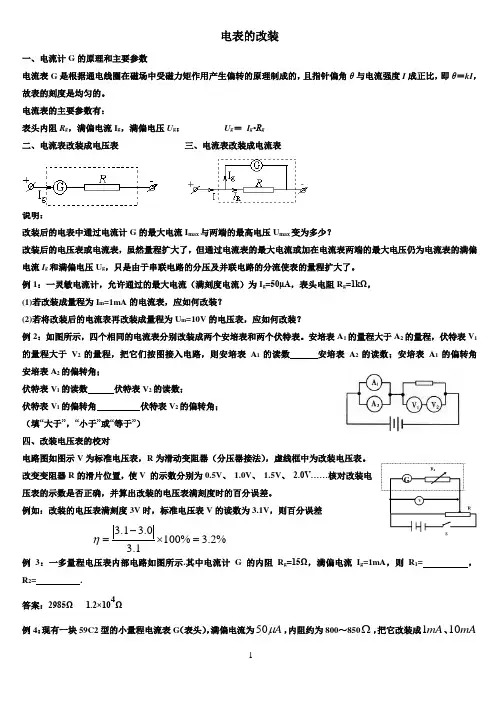

1把电流表改装成电压表的实验中所用电流表G的满偏电
流l g=200卩A,内阻估计在400~600
Q之间。

（1）按图1测定电流表G的内阻R.,需要选用合适的器材，现
有供选用的器材如下:
A.滑动变阻器（阻值范围0~200
Q ）
B.滑动变阻器（阻值范围0~1
750 Q）
C.电阻箱（阻值范围0~999 Q ）
D.电阻箱（阻值范围0~99 999 Q ）
E.电源（6 V，内阻不计）
F.电源（12 V，内阻不计）
按实验要求，R最好选用 _________ ,R '最好选用______ ,
E最好选用________________________ 。

（填入选用器材
的字母代号）
（2）假定由上述步骤已测出电流表内阻R=500 Q，现在
通过串联一个24.5 k Q的电阻把
它改装成为一个电压表，此电压表的量程为
________________________________________________________。

（3）图2是测定未知电阻R的电路图，图3是电路中所需
要的器材（虚线框内为上述已改
装好的电压表），请按电路图画出连线，将所示器材接成实验电
路。

（4）测量时，电流表的读数为0.20 A,而改装后的电压表的表头读数如图4所示，那么R R
图
2
图
3
的阻值等于___________ Q。

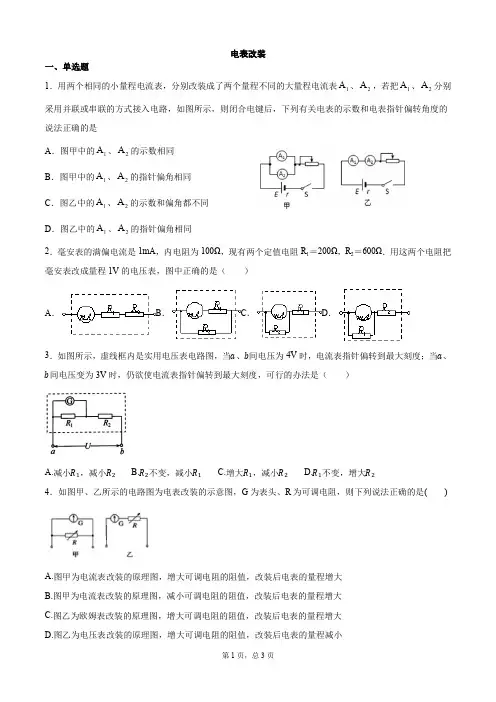

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计
A.甲表是电流表，
B.甲表是电流表，
C.乙表是电压表，
D.上述说法都不对
R增大时量程增大
R增大时量程减小
R增大时量程增大G和一个变阻器R组成,
它们之中一个是测电压的电压表，另个是测电流的电流表,
甲乙
)
R g =1k 「，若改装成量程为1尸1 mA 的电流表，应并联的电阻阻值为 若将改装后的电流表再改装成量程为
U=10 V 的电压表，应再串联一个阻值为
________ Q 的电阻。

（结果保留3位有效数字）
5、（多选）用甲乙两个相同的电流表表头改装成量程分别为
5V 和10V 的电压表，串联后
测量12V 的电压，则（）
A.
两表的电压示数相同，均为 6 V
B. 两表头的指针的偏角相同
C. 两表头的指针的偏角不相同
D. 两表的电压示数不同
& （多选）如图所示，电流表 A 1 （0— 3A ）和A 2 （0—0.6A ）由两个相同的电流计改装
而成，现将这两个电流表并联后接入电路中，闭合开关 S ，调节滑动变阻器，下列说法中
正确的是（ ）
A. A 1> A 2的读数之比为1:1
B. A 1、A 2的读数之比为5: 1
C.
A 1> A 2的
指针偏转角度之比为
1: 1
D.
A 1> A 2的指针偏转角度之比为
1: 5
7、如图所示的电路中，小量程电流表的内阻 I g =1mA , R =900" , R2 =型门；
999
（1 ）当S 1和S 2均断开时，改装成的是 _________ 表，最大量程是 __________
3、电流表的内阻为 R g 、满刻度电流为I g 。

那么以下结论中正确的是（
） ①如并联一个阻值为 n R g 的定值电阻，就可以改装为量程是
n I g 的电流
表
②如串联一个阻值为 n R g 的定值电阻，就可以改装为一个量程是
（n + 1） I g R g 的电压
表
③如并联一个阻值为 R g /（ n - 1）的定值电阻，就可以改装为一个量程是 n i g 的电流表
④如串联一个阻值为 R g /n 的定值电阻，就可以改装为一个量程是
（n - 1） I g R g 的电压
表
A.①③正确 .②④正确 C.①④正确 .②③正确
4、 灵敏电流计, 允许通过的最大电流（满刻度电流）为 I g =50」A ，表头电阻 R g TO 0
」，满偏电流
（2）当S1和S均闭合时，改装成的是__________ 表，最大量程是__________
参考答案
1、（1）D C F （2）5.0 V （3）电路连接见解析（4）15
【试题解析】（1）为了保证电路电流基本不变，R阻值越大越好，所以R选D; R•必须是
电阻箱，电阻比电流表稍大较好，故选C;由于R很大，电源只有选F才能满足要求。

U R +爲
（2）电流表满偏电压U g =l g R g =0.1 V，由一------------ g得U=5.0 V 。

U g R g
（3）实物图连接时由电源正极到负极，先干路再支路，先串联再并联，连接如图：
U 3
（4）改装后的电压表量程为5.0 V，即最小刻度为0.5 V，由R x151】。

I 0.2
【易错提示】电表改装之后，表头的三个参量l g、U g和R g是不变的，量程发生了变化是
因为有电阻分了电压或电流。

电表的改装本质上是电阻的串、并联问题，进行计算时只要把
表头G看成一个电阻R g即可，切记通过表头的满偏电流l g是不变的。

2、BC由甲图所示可知，G与电阻R并联，甲图是电流表，R增大，R的分流较小，电流表量程减小，故A错误，B正确；由乙图所示可知，G与R串联，乙表是电压表，R增大时，变阻器分担的电压增大，电压表量程增大，故C正确，D错误。

【名师点睛】本题考查电表改装原理的理解能力。

当电流计的指针满偏时，电流表或电压表
的指针满偏，所测量的电流或电压达到最大值。

3、D如并联一个阻值为n R g的定值电阻，根据并联电流的关系的改装后电流表得量程
JT盘|
4珀十亨珂1+-）4・敌①常琨：孙爭联一个阻值为乃览的定值电肛，椎据串联电屋的关系捋改蕊总电屋
裘的量餐堆十?览N14■町7g屁，故②正确：如并联一个阻值为的定值电％抿堀并联起流的
科一1
关系得段議后电流表妁量卷7=4+ %故③正确；知串联一个阻值为兰砖老值电阻，抿摒串联社
--- 7用
压的关系得改装后电压表的量程
U =I g R g + n i g E l =(1+ 1 ) l g R g ，故④错误。

故选D 。

n n
4、 灵敏 电流计改装成 大量程的电流表 需要并 联一个电阻起到 分流作用，F = l g R g /( I m- l g ) = 52.6 Q ；改装 成大量程的电压表需要串联一个大电阻起到分压作用， R=(Uk- l g R g )/ l g =9.95 X 103
Q o
5、 【答案】BD
【解析】
试题分析：因改装后的电压表蚩程不同，故內阻不同，则两表的分压不同，故示数不同.故A 错误』D 正 确;因量表是串联关系，则通过两表的电流大小相等，则指针偏角相同.故E 正确，C 错误；故选BD 考点：电表的改
装；串联电路的特点
【名师点睛】考查的是电表的改装以及串联电路的特点；
要知道电流表改装成电压表是串联
一个分压电阻；同时要知道串联电路的电压与电阻的关系及电压表的内阻与电压表的量程成 正比。

6、 【答案】BC
【解析】
试西分析；團中的Ap A Q 并甌 表头的电压相等，电流相等•指針偏转的角蔚目同，所以A 广A,的指针 偏转甬度之比为1； b 量程不同的电漩盍渎戮不同，电茂表A 】的量程为班，Aj 的量程为勺百釦当僻专 角相同亦A 】、亀的读数之比为5; 1•故BC 正确.
考点：考查了欧姆定律的应用
【名师点睛】本题要对于安培表的内部结构要了解：小量程电流表 (表头)与分流电阻并联
而成.指针偏转角度取决于流过表头的电流大小.
7、 【答案】(1)电压表1V (2)电流表1A
【解析】
试题分析：(1)由电路图可知，当 S ,和S 2均断开时，G 与R ,串联，改装所成的表是电压表 表，量程为 U =l g R g R =0.001
100 900 =1V .
(2)由电路图可知，当 S 1和S 2均闭合时，G 与R 2并联，改装所成的表是电流表，量程为：
考点：考查了电表的改装
【名师点睛】把电
流表改装成电压表需要串联一个分压电阻,
把电流表改装成大量程的电流表需要并联分流电
= 0.001
0.001 100
=1A ；
阻，分析清楚图示电路结构，应用串并联电路特点与欧姆定律分析答题.。
