《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。
若R 2电阻两端电压U ＝30V ，求电阻R 3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A 点的电位。
（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。
图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。
（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。
求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。
（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。
（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。
电工学复习题有答案分解优选稿
电工学复习题有答案分解内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2= U4= 5V，求U3和UCA。
1－6 欲使图1－5所示电路中的电流I=0，US应为多少（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2= 15Ω，US = 100V，I1= 5A，I2=2A。
若R2电阻两端电压U＝30V，求电阻R3。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS=2A，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。
（）2-3 试用叠加原理重解题2-2.2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。
求开关S 在位置1和位置2两种情况下，电流I 分别为多少（ 3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S的值。
（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。
（-2.4A ）2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U的表达式。

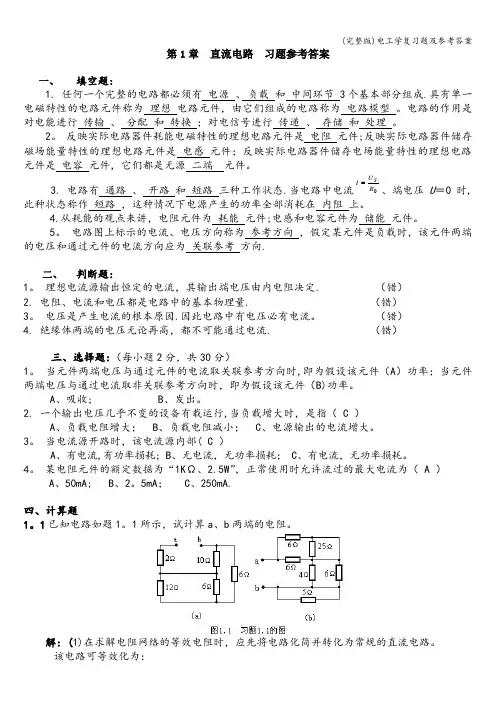

(完整版)电工学复习题及参考答案
第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2。
反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件;电感和电容元件为 储能 元件。
5。
电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。
理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错） 2. 电阻、电流和电压都是电路中的基本物理量. （错） 3。
电压是产生电流的根本原因.因此电路中有电压必有电流。
（错） 4. 绝缘体两端的电压无论再高，都不可能通过电流. （错）三、选择题:（每小题2分，共30分）1。
当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B)功率。
A 、吸收;B 、发出。
2. 一个输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3。
当电流源开路时，该电流源内部( C ）A 、有电流,有功率损耗;B 、无电流，无功率损耗；C 、有电流，无功率损耗。
电工学复习题有答案分解
《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2 = U4 = 5V，求U3和U CA。
1－6 欲使图1－5所示电路中的电流I=0，U S应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V，I1 = 5A，I2 = 2A。
若R2电阻两端电压U＝30V，求电阻R3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。
（）2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA）2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。
（12.5V）2-8 电路如图2-6所示，试用叠加原理求电流I。
（-2.4A）2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
（U=）2-10 电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S的值。
电工学复习题有答案分解
电工学复习题有答案分解 The pony was revised in January 2021《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2= U4= 5V，求U3和UCA。
1－6 欲使图1－5所示电路中的电流I=0，US应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2= 15Ω，US=100V，I1 = 5A，I2= 2A。
若R2电阻两端电压U＝30V，求电阻R3。
（欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS =2A，US=2V，R1=3Ω，R 2=R3=2Ω。
（）2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，U S1=30V，US2=10V，US3=20V，R 1=5kΩ，R2=2kΩ，R3=10kΩ，IS=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？（，）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求US的值。
（）2-8 电路如图2-6所示，试用叠加原理求电流I。
（）2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
（U=）2-10 电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，US=1V，欲使I=0，试用叠加原理确定电流源IS 的值。

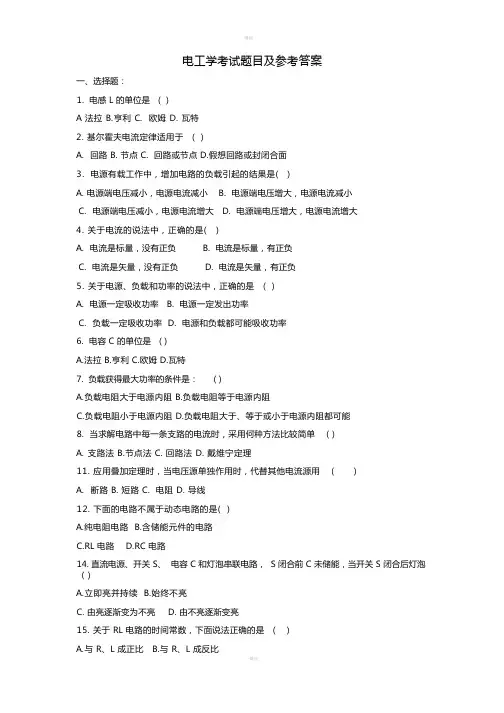

电工学考试题目及参考答案
精品---电工学考试题目及参考答案一、选择题：1. 电感 L 的单位是 ( )A 法拉 B.亨利 C. 欧姆 D. 瓦特2. 基尔霍夫电流定律适用于 ( )A. 回路B. 节点C. 回路或节点D.假想回路或封闭合面3. 电源有载工作中，增加电路的负载引起的结果是( )A. 电源端电压减小，电源电流减小B. 电源端电压增大，电源电流减小C. 电源端电压减小，电源电流增大D. 电源端电压增大，电源电流增大4. 关于电流的说法中，正确的是( )A. 电流是标量，没有正负B. 电流是标量，有正负C. 电流是矢量，没有正负D. 电流是矢量，有正负5. 关于电源、负载和功率的说法中，正确的是 ( )A. 电源一定吸收功率B. 电源一定发出功率C. 负载一定吸收功率D. 电源和负载都可能吸收功率6. 电容 C 的单位是 ( )A.法拉B.亨利C.欧姆D.瓦特7. 负载获得最大功率的条件是： ( )A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能8. 当求解电路中每一条支路的电流时，采用何种方法比较简单 ( )A. 支路法B.节点法C. 回路法D. 戴维宁定理11. 应用叠加定理时，当电压源单独作用时，代替其他电流源用 ( )A. 断路B. 短路C. 电阻D. 导线12. 下面的电路不属于动态电路的是( )A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路14. 直流电源、开关 S、电容 C 和灯泡串联电路， S 闭合前 C 未储能，当开关 S 闭合后灯泡( )A.立即亮并持续B.始终不亮C. 由亮逐渐变为不亮D. 由不亮逐渐变亮15. 关于 RL 电路的时间常数，下面说法正确的是 ( )A.与 R、L 成正比B.与 R、L 成反比C.与 R 成反比，与 L 成正比D.与 R 成正比，与 L 成反比16. RC 电路的时间常数A.与 R、C 成正比B.与 R、C 成反比C.与 R 与反比，与 C 成正比D.与 R 成正比，也 C 成正比17. 电路的过渡过程的变化规律是按照 ( )A.指数B.对数C.正弦D.余弦18. 动态电路工作的全过程是 ( )A 前稳态-过渡过程-换路-后稳态B 前稳态-换路-过渡过程-后稳态C 换路-前稳态-过渡过程-后稳态D 换路-前稳态-后稳态-过渡过程19.如果正弦量的计时起点改变，也随之改变的是正弦量的 ( )A.频率B.角频率C.相位 D 初相位20. 正弦量的振幅值是指 ( )A.峰峰值B.最大值C.有效值D. 平均值21. 电器铭牌上标注的功率值均是 ( )A.有功功率B.无功功率C.视在功率D.瞬时功率25. 对称三相电源接星形对称负载，若线电压有效值为 380V，三相视在功率为 6600VA，则相电流有效值为 ( )A.10AB.20AC.17.32AD.30A26. RLC 串联电路中，电路的性质取决于 ( )A. 电路的外加电压的大小B. 电路的连接形式C. 电路各元件参数和电源频率D. 电路的功率因数精品---27. 为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置是 ( )A.端线 B 中线 C.端点 D. 中点30. 考虑电源内阻 RS 和负载 RL 后，品质因数 ( )A.变小B.变大C.不变D.无法确定31. RLC 串联电路，只增大电阻 R，其他条件不变，则下列说法正确的是( )A. Q 增大B.Q 减小C.Q 不变D.Q 有可能增大也可能减少32. 在理想的 RLC 并联电路的谐振状态下，若总电流为 5mA，则流过电阻的电流为( )A.2.5mAB.5mAC. 1.6mAD.50mA33. 变压器的电压比为 3： 1，若一次输入 6V 的交流电压，则二次电压为 ( )A18V B.6V C.2V D.0V34. 若变压器的电压比为 3，在变压器的二次接上3Ω的负载电阻，相当于直接在一次回路接上的电阻值为( )A9ΩB.27Ω C.6Ω D. 1Ω35.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 ( )A 2： 1 B. 1： 2 C. 4： 1 D. 1： 437. 变压器的电压比为 3： 1，若一次电流的有效值为 3A，则二次电流的有效值为 ( )A. 27AB.9AC.1AD.0A38. 有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2： 1，则负载阻抗应为 ( )A.30ΩB.20ΩC.15ΩD.10Ω39. 在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 ( )A. 热继电器；B.交流接触器；C.熔断器；D.交流互感器40. 在三相异步电动机的控制电路中，起欠压保护的电器是 ( )A.热继电器；B.交流接触器；C.熔断器；D.交流互感器二、判断题：1. 电路中有电压存在一定有电流，有电流流过一定有电压。
(完整版)电工学下册考试复习重点试题资料
《电工学》一、填空题：（27 分）1、电压负反馈减小输出电阻；电流负反馈增大输出电阻；串联负反馈增大输入电阻；并联负反馈减小输入电阻。
（填增大、减小）2、PN结构的一个重要特征是 ___单向导电性________，利用它的这一特性，可用来进行整流、检波、限幅等。
3、三极管有 ________型和 ________型两种组合形式，其正常的电流放大条件是：发电结 ____偏、集电结 ____偏。
4、数字电路通常用 _逻辑状态表 ____________、__函数表达式_____________和__逻辑电路图_____________等方法分析。
5、在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移 ________现象，可采用__差动放大 __________电路来克服这种现象。
6、三极管如图，判断工作状态。
A 图_截止 _____B图__放大_____7、多级放大器有三种耦合形式：直接耦合、变压器耦合 ________、_阻容耦合 _______和________。
8、根据逻辑函数表达式， F=A+AB可以表达为。
9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数 ________，差模输入电阻 ________，共模抑制比 ________及开环输出电阻为 ________。
10、场效应管是一种 ________控制器件。
它可分为 ________型和________型两大类。
二、选择题：（20 分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻 rz及温度系数α等各项参数，大一些好还是小一些好（A：Iz小一些，rz、α z大一些；B：Iz大一些，小一些；C：Iz、rz大一些，、α z小一些；D；Iz一些， rz、小一些；）rz 、α z 、α z 大2、单相桥式整流加电容滤波，直流输出电压为30V,则交流输入电压有效值为（） A.30V B.33V C.25V D.27V3、分压式偏置电路稳定静态工作点的原理是利用了()A：交流电流负反馈B：交流电压负反馈C：直流电流负反馈D：直流电压负反馈4、D触发器在 D=1时，输入一个 CP脉冲，其逻辑功能是（）。
电工学复习资料(含答案)
一、填空题1．任何一个完整的电路都必须由（ 电源 ）、（ 负载 ）、（ 中间环节 ）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。
2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。
在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。
3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。
（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（ 频率 ）成正比，容抗与（ 频率 ）成反比。
4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。
如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆 ），电路为（ 容性 ）性电路，电路的有功功率为（ 750W ），无功功率为（-1000Var ）。
5．在RLC 串联电路中，发生谐振的条件是（ XL=XC ），此时电路中的（ 阻抗）达到最小，（ 电流）达到最大，如果设 R = 1 Ω，L = 10 –3 H ，C = 10 –5F ，则电路的谐振角频率为（ 104rad/s ），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（ j100V ）和（-j100V ），因此串联谐振又称为（ 电压 ）谐振。
6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（），线电流和相电流的关系是（Ip Il =），线电压和相电压的相位关系是（线电压超前相电压 30 ）。
负载为三角形连接时，线电压和相电压的关系是（ Up Ul = ），线电流和相电流的关系是（ Ip Il 3），线电流和相电流的相位关系是（ 线电流滞后相电流 30 ）。
