(完整word版)27米钢结构课程设计钢屋架课程设计解析
华科钢结构课设27米钢结构屋架课程计算书(DOC)

目录第一部分一、设计资料 (2)二、设计内容 (3)三、设计要求 (3)第二部分一、荷载和内力计算 (4)二、支撑布置 (5)三、杆件内力计算图 (6)四、杆件截面选择 (6)五、节点设计 (9)第一部分一、设计资料(1) 设计资料某厂房跨度为L=27m,总长240m,柱距6m.房内无吊车,无天窗,无振动设备。
采用1.5×6.0m预应力混凝土大型屋面板,屋第 1 页共15页第 2 页 共 15页架支承于钢筋混凝土柱上,混凝土强度等级为C30,。
地区计算温度高于-200C 。
钢材选用235Q 钢,焊条为43E 型。
(2) 屋架形式及几何尺寸屋面采用预应力钢筋混凝土大型屋面板,采用梯形钢屋架。
屋架形式、几何尺寸及内力系数如附图一所示。
屋面坡度为10:12700/2*)19903340(=-=i 屋架计算跨度为26.7m,端部高度取1990mm ,中部高度取3340mm 。
(3) 荷载标准值① 永久荷载:预应力钢筋混凝土大型屋面板(包括嵌缝) 1.4 KN/m2 二毡三油(上铺绿豆砂)防水层 0.4 KN/m2 找平层2cm 厚 0.4 KN/m2 保温层2 0.4 KN/m2 屋架及支撑自重:按公式L q 11.012.0+=计算:0.309 KN/m 2 永久荷载总和2.617 KN/m 2 ② 可变荷载:屋面活荷载:2/7.0m kN附图一第 3 页 共 15页图1.1 27米跨屋架几何尺寸图1.2 27米跨屋架全跨单位荷载作用下各杆件的内力值第 4 页 共 15页图1.3 27米跨屋架半跨单位荷载作用下各杆件的内力值第二部分一、荷载和内力计算1、荷载计算恒荷载总和:2.6172/m KN屋面活荷载大于雪荷载,故不考虑雪荷载。
可变荷载总和:1.52/m KN屋面板坡度不大,对荷载影响小,未予考虑。
风荷载对屋面为吸力,重屋盖可不考虑。
2、荷载组合节点荷载设计值:按可变荷载效应控制的组合:kN F d 15.4665.1)8.09.04.17.04.1617.22.1(=⨯⨯⨯⨯+⨯+⨯=第 5 页 共 15页其中,永久荷载,荷载分项系数2.1=G γ;积灰荷载,荷载分项系数4.11=Q γ;组合系数9.01=ψ;屋面荷载,4.12=Q γ,9.02=ψ。
钢结构课程设计计算书-钢屋架设计

钢结构课程设计计算书题目:厂房27m钢屋架设计专业班级:土木工程学号:姓名:指导老师:完成日期:一、设计资料:(1)某车间跨度为27m,厂房总长度102m,柱距6m,车间内设有两台50/10t中级工作制软钩桥式吊车,地区计算温度高于-20℃,无侵蚀性介质,地震设防烈度为6度,屋架下弦标高为18m。
(2)屋面采用1.5×6 m预应力钢筋混凝土大型屋面板,Ⅱ级防水,卷材屋面,桁架采用梯形钢桁架,两端铰支在钢筋混凝土柱上,上柱截面尺寸为450×450mm,混凝土强度等级为C25,屋面坡度为1:11,屋架端部高度为1.74m,屋架采用的钢材及焊条为:Q235B钢,焊条为E43型。
(3)荷载:永久荷载:改性沥青防水层0.4kN/m220厚1:2.5水泥砂浆找平层 0.40kN/m280厚泡沫混凝土保温层0.6kN/m2预应力混凝土大型屋面板(包括灌缝) 1.5kN/m2悬挂管道0.15N/m2屋架和支撑自重为(0.120+0.011L)kN/m2可变荷载:基本风压:0.35 kN/m2基本雪压:(不与活荷载同时考虑)0.5kN/m2积灰荷载0.5kN/m2不上人屋面活荷载 0.7kN/m 2 (4)桁架计算跨度:m 7.2615.0227l 0=⨯-= 跨中及端部高度: 桁架的中间高度: 2.954h m = 在26.7m 的两端高度:0 1.740h m=在27m 轴线处端部高度:0 1.726h m = 桁架跨中起拱50mm (L/500≈) 二、 结构形式与布置:桁架形式及几何尺寸如图1所示。
图1.桁架形式及几何尺寸桁架支撑布置如图2所示。
图2.桁架支撑布置三、荷载计算:屋面活载与雪载不会同时出现,从资料可知屋面活载大于雪荷载故取屋面活载计算。
沿屋面斜面分布的永久荷载应乘以α==换算为沿水平投影面分布的荷载。
桁架沿水1cos 1.004平投影面积分布的自重(包括支撑)按经验公式(0.120.011P=+⨯w度)计算,跨度单位为m 。
钢屋架课程设计二十七米含施工图word资料15页

一、课程设计名称梯形钢屋架设计二、课程设计资料北京地区某金工车间,采用无檩屋盖体系,梯形钢屋架。
跨度为27m,柱距6m,厂房高度为15.7m,长度为156m。
车间内设有两台200/50kN中级工作制吊车,计算温度高于-20℃。
采用三毡四油,上铺小石子防水屋面,水泥砂浆找平层,厚泡沫混凝土保温层,1.5m×6m预应力混凝土大型屋面板。
屋面积灰荷载为0.4kN/㎡,屋面活荷载为0.4kN/㎡,雪荷载为0.4kN/㎡,风荷载为0.45 kN/㎡。
屋架铰支在钢筋混凝土柱上,柱截面为400mm×400mm,混凝土标号为C20。
设计荷载标准值见表1(单位:kN/㎡)。
三、钢材和焊条的选用根据北京地区的计算温度、荷载性质和连接方法,屋架刚材采用 Q235沸腾钢,要求保证屈服强度 fy、抗拉强度 fu、伸长率δ和冷弯实验四项机械性能及硫(S)、磷(P)、碳(C)三项化学成分的合格含量。
焊条采用 E43型,手工焊。
四、 屋架形式和几何尺寸屋面材料为预应力混凝土大型屋面板,采用无檩屋盖体系,平坡梯形钢屋架。
屋面坡度。
10/1=i屋架计算跨度。
mm l l 2670015022700015020=⨯-=⨯-= 屋架端部高度取:mm H 20000=。
跨中高度:mm i l H 335033351.02/2670020002H 00≈=⨯+=⋅+=。
屋架高跨比:.812670033500==l H 。
屋架跨中起拱,54500/mm l f ==取50 mm 。
为了使屋架节点受荷,配合屋面板1.5m 宽,腹杆体系大部分采用下弦节间水平尺寸为3.0m 的人字形式,上弦节间水平尺寸为 1.5m ,屋架几何尺寸如图 1 所示。
图1:27米跨屋架几何尺寸五、 屋盖支撑布置根据车间长度、跨度及荷载情况,在车间两端 5.5m 开间内布置上下弦横向水平支撑,在设置横向水平支撑的同一开间的屋架两端及跨中布置三道竖向支撑,中间各个屋架用系杆联系,在屋架两端和中央的上、下弦设三道通长系杆,其中:上弦屋脊节点处及屋架支座出的系杆为刚性系杆(图2),安装螺栓采用 C 级,螺杆直径:d=20mm ,螺孔直径:d0=21.5mm 。
最新27m梯形钢屋架课程设计

27m梯形钢屋架课程设计课程设计成果院(系): __ _ _班级:学生姓名:学号:设计地点(单位):____ ___________设计题目:_____ _ _____完成日期:年月日指导教师评语:_________________________________________________________________________________________________________________ __________________________________________________________________________ _____________________________________________________ __________ _成绩(五级记分制):______ __________教师签名:_________________________目录钢结构课程设计计算书——钢屋架设计一、设计资料 (3)二、结构形式与布置 (3)1、屋架形式与几何尺寸 (3)2、梯形钢屋架支撑布置 (4)三、荷载计算 (5)四、内力计算 (7)五、杆件设计 (8)1、上弦杆 (8)2、下弦杆 (9)3、斜腹杆 (9)4、竖杆 (15)六、结点设计 (20)1、下弦结点 (20)2、上弦结点 (26)3、屋脊结点 (32)4、支座结点 (33)七、参考资料 (36)钢结构课程设计计算书——钢屋架设计一、 设计资料某地一机械加工车间,长96m ,跨度27m ,柱距6m ,车间内设有两台40/10T 中级工作制桥式吊车,轨顶标高18.5m ,柱顶标高27m ,地震设计烈度7度。
本题设计为无檩屋盖方案,采用平坡梯形钢屋架,封闭结合1.5×6m 预应力钢筋混凝土大型屋面板(1.4KN/m 2),上铺100mm 厚泡沫混凝土保温层(容重为1KN/m 3),三毡四油(上铺绿豆砂)防水层(0.4KN/m 2),找平层2cm 厚(0.3KN/m 2),卷材屋面,屋面坡度i =1/10,屋架简支于钢筋混凝土柱上,混凝土强度等级C20,上柱截面400×400mm ,钢材选用Q235B ,焊条采用E43型。
普通钢屋架设计 27M

钢结构课程设计学生姓名:******学号:**********所在学院:******专业班级:******指导教师:******西南交通大学**年**月**日**月**日目录一、设计资料-------------------------------------3二、钢材和焊条选择----------------------------3三、屋架形式及尺寸-------------------------------------3四、屋盖支撑布置-----------------------------4五、荷载和内力计算---------------------------45.1荷载计算----------------------5-6 5.2内力计算--------------------6-7六.杆件截面选择----------------------76.1上弦---------------------------------------7-86.2下弦--------------------8-96.3端斜杆------------------------------------------96.4斜腹杆----------------------9-106.5竖杆-------------------------10-12七.节点设计----------------------127.1.下选节点----------------------12-147.2上弦节点“B”----------------------14-157.3屋脊节点“J”----------------------15-167.4下弦跨中节点“e”----------------------16-177.5端部支座节点“a”---------------------17-197.6节点板计算----------------------19八、施工图详图———————————————19-22普通钢屋架设计一.设计资料某北方地区一金工车间。
27米钢结构屋架课程设计

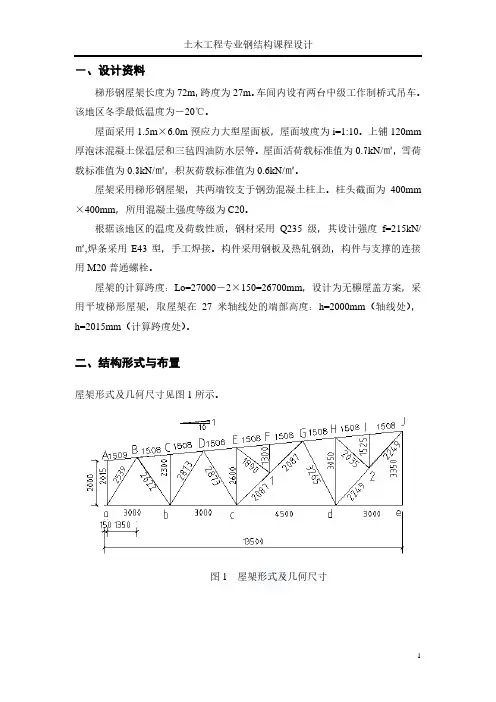

-、设计资料梯形钢屋架长度为72m,跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为-20℃。
屋面采用1.5m×6.0m预应力大型屋面板,屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
屋面活荷载标准值为0.7kN/㎡,雪荷载标准值为0.3kN/㎡,积灰荷载标准值为0.6kN/㎡。
屋架采用梯形钢屋架,其两端铰支于钢劲混凝土柱上。
柱头截面为400mm ×400mm,所用混凝土强度等级为C20。
根据该地区的温度及荷载性质,钢材采用Q235级,其设计强度f=215kN/㎡,焊条采用E43型,手工焊接。
构件采用钢板及热轧钢劲,构件与支撑的连接用M20普通螺栓。
屋架的计算跨度:Lo=27000-2×150=26700mm,设计为无檩屋盖方案,采用平坡梯形屋架,取屋架在27米轴线处的端部高度:h=2000mm(轴线处),h=2015mm(计算跨度处)。
二、结构形式与布置屋架形式及几何尺寸见图1所示。
图1 屋架形式及几何尺寸符号说明:GWJ-(钢屋架);SC-(上弦支撑):XC-(下弦支撑); CC-(垂直支撑);GG-(刚性系杆);LG-(柔性系杆)图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现,故取两者较大的活荷载计算。
永久荷载标准值放水层(三毡四油上铺小石子) 0.35kN/㎡找平层(20mm厚水泥砂浆) 0.02×20=0.40kN/㎡保温层(120mm厚泡沫混凝土) 0.12×6=0.70kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重 0.12+0.011×27=0.417kN/㎡管道设备自重 0.10 kN/㎡总计 3.387kN/㎡可变荷载标准值雪荷载 0.3kN/㎡积灰荷载 0.60kN/㎡总计 0.90kN/㎡永久荷载设计值 1.35×3.387=4.572 kN/㎡(由可变荷载控制)可变荷载设计值 1.4×0.9=1.26kN/㎡2.荷载组合设计屋架时,应考虑以下三种组合:组合一全跨永久荷载+全跨可变荷载屋架上弦节点荷载 P=(4.572+1.26) ×1.5×6=52.488 kN组合二全跨永久荷载+半跨可变荷载屋架上弦节点荷载P=4.572×1.5×6=41.148 kN1P=1.26×1.5×6=11.34 kN2组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载P=0.417×1.2×1.5×6=4.5 kN3P=(1.4×1.35+0.7) ×1.5×6=23.31 kN43.内力计算本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数,见表1。
27米门钢课程设计全套

门式钢架设计一、设计资料某厂房为单跨双坡门式刚架,跨度27m ,长度90m ,柱距9m ,檐高7.2m ,屋面坡度1/10。
刚架为等截面的梁、柱,柱脚为刚接。
屋面材料、墙面材料采用单层彩板。
檩条和墙梁均采用冷弯薄壁卷边Z 型钢,间距为1.5m ,钢材采用Q235B 钢,焊条采用E43型。
基本风压 20.5/O W KN m ,基本雪压 20.4/KN m ,地面粗糙度B 类。
二、结构平面柱网及支撑布置该厂房长度90m ,跨度27m ,柱距9m ,共有11榀刚架,由于纵向温度区段不大于300m 、横向温度区段不大于150m ,因此不用设置伸缩缝。
厂房长度>60m ,因此在厂房第一开间和中部设置屋盖横向水平支撑;并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆,檩条间距为1.5m ;同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑,布置图详见施工图。
刚架平面布置见图1,刚架形式及几何尺寸见图2。
图1 刚架平面布置图图2 刚架形式及几何尺寸三、荷载的计算(一)计算模型的选取取一榀刚架进行分析,柱脚采用刚接,刚架梁和柱采用等截面设计。
厂房檐高7.2m ;屋面坡度为1:10。
(二)荷载取值计算1.屋盖永久荷载标准值 屋面板20.30/KN m 刚架斜梁自重(先估算自重)20.15/KN m附加荷载 20.5/KN m 合计0.45 2/KN m2.屋面可变荷载标准值屋面活荷载:计算钢架时取为0.30 2/KN m ,计算檩条时取为0.50 2/KN m 。
雪荷载:0.42/KN m取屋面活荷载与雪荷载中的较大值,不考虑积灰荷载。
3.轻质墙面自重标准值0.25 2/KN m4.风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102:2002附录A 的规定计算。
基本风压ω0=0.52/KN m ,地面粗糙度类别为B 类;风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2012)的规定采用,μz=1.0。
27米钢屋架课程设计

27米钢屋架课程设计27米钢屋架是一种轻型建筑材料,适用于各种规模的建筑,由于材料轻便、易于加工,便于搭建和拆除,被广泛应用于临时建筑和永久性建筑。
为了更深入地了解27米钢屋架的设计,本文将对其设计进行探讨。
首先,在进行27米钢屋架的设计前,需要了解和掌握建筑设计的原则和配置方法。
建筑结构是建筑物的基础,好的建筑结构应有良好的稳定性和结构可靠性,能够满足各种自然力和人力的要求。
此外,在进行设计时,还需要考虑使用场所、使用目的、建造成本等因素。
同时,在确定设计方案后还需要进行结构分析和计算,并选择合适的设计方案。
在27米钢屋架的设计中,首先需要确定这种建筑结构的使用场所和功能,如教室、展示馆、仓库等。
然后,在确定所需的房间数量和空间大小后,可以根据所需的设计参数和功能需求,制定初始设计方案。
同时,根据27米钢屋架的材料特性,还可以考虑采用现场加工的方式进行搭建,以节约成本和材料。
各种建筑和构造、隔断都要和27米钢屋架的结构相匹配,同时还需要根据27米钢屋架的稳定性和材料属性,合理安排构造和隔断。
此外,还需要选择合适的灯光、空调、地板、墙壁、天花板等装饰材料和设备,以满足使用者的需求和舒适度。
在进行27米钢屋架的设计过程中,需要进行结构分析,根据不同方案对结构进行计算和优化,以提高结构的稳定性和可靠性。
同时,也要根据施工和材料成本对各种不同方案进行比较,并考虑结构的可持续发展性。
综上所述,27米钢屋架的设计需要遵循建筑设计的原则和配置方法,根据使用场所、功能需求以及材料特点等因素进行设计,并进行结构分析和优化。
在整个设计过程中,需要考虑多个方面因素,如使用效率、成本、优化等,以达到最佳的设计效果和建造效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《钢结构》课程设计指导书普通钢屋架设计河南工程学院土木工程学院2015年12月普通钢屋架设计指导书本指导书根据设计任务书提出的设计内容和要求指出了设计中应考虑的原则和应注意的问题,对其中某些问题作了必要的说明。
更为一般的设计原理、方法及参考数据,可查阅相关设计手册和规程规范。
第一部分:设计及计算与设计说明书的编制普通钢屋架是由普通角钢和节点板焊接而成。
这种屋架受力性能好,构造简单,施工方便,广泛应用于工业和民用建筑的屋盖结构中,一般是用于大型钢筋混凝土屋面板等重型屋面,将屋面板直接放在屋架或天窗架上,普通屋架所用的等边角钢不小于∟45×4,不等边角钢不小于∟56×36×4。
屋架钢材一般采Q235BF(3号沸腾钢)钢材,冬季计算温度等于或低于-30℃时的屋架宜采用Q235B(3号镇静钢),荷载较大的大跨度屋架可采用Q345(16Mn钢)或Q390(15MnV 钢)。
一、屋架的形式及主要尺寸(一)普通梯形钢屋架概述普通梯形钢屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面,跨度一般为15~36m,柱距6~12m,跨中经济高度为(1/8~1/10)l。
梯形屋架外形比较接近弯矩图,因而弦杆内力沿跨度分布比较均匀,用料较经济,且可以和柱刚接或铰接,且刚接可使建筑物横向刚度提高。
与柱刚接的梯形屋架,端部高度一般为(1/12~1/16)l,通常取2.0~2.5m;与柱铰接的梯形屋架,端部高度1.5~2.0m,此时,跨中高度可根据端部高度和上弦坡度确定。
在多跨房屋中,各跨屋架的端部高度应尽可能相同。
当采用大型屋面板时,为使荷载作用在节点上,上弦杆的节间长度宜等于板的宽度,即1.5m 或3.0m。
当采用压型钢板屋面时,也应使檩条尽量布置在节点上,以免上弦杆受弯。
对于跨度较大的梯形屋架,为了保证荷载作用于节点,并保持腹杆有适宜的角度和便于节点构造处理,可沿屋架全长或只在屋架跨中部分布置再分式腹杆。
梯形屋架的斜腹杆一般采用人字形,其倾角宜为30°~60°。
支座斜腹杆与弦杆组成的支承节点在下弦时为下承式,在上弦时为上承式。
(二)普通梯形钢屋架主要尺寸的确定普通梯形钢屋架的主要尺寸包括屋架的跨度、跨中高度和端部高度。
1.屋架跨度:屋架的跨度取决于柱网的布置,柱网纵向轴线的间距就是屋架的标志跨度(公称跨度),一般以3m为模数,屋架的计算跨度是两端支座反力的距离,在大多数情况下计算跨度比公称跨度小。
对于封闭结合,计算跨度=标志跨度-2×(150~300)。
对于非封闭结合,常取计算跨度=标志跨度。
(如图1)图12.跨中高度:屋架的跨中高度由经济要求、刚度要求、运输界限和屋面坡度等因素来确定,根据屋架的允许挠度可决定最小高度,最大高度则取决于运输界限,例如铁路运输界限为3.85m;屋架的经济高度是根据上下弦杆和腹杆的总重量最小的条件确定的。
三角形屋架的中部高度主要取决于屋面坡度,当i=1/2~1/3时,h=(1/4~1/6)l。
梯形和平行弦屋架的中部高度主要取决于经济要求,一般取为h=(1/6~1/10) l。
3.端部高度0h:是与中部高度和屋面坡度相关的。
一般陡坡梯形屋架取0h=0.5~1.0m,缓坡梯形屋架取h0=1.8~2.1m。
多跨厂房梯形屋架的端部高度应力求统一。
(三)屋架的起拱要求跨度≥24m 的梯形屋架,当下弦无曲折时,宜起拱,拱度500l v 。
起拱的方法一般是使下弦成直线弯折而将整个屋架抬高,即上、下弦同时起拱。
二、屋面系统的支撑布置(一)支撑布置的必要性屋架是屋盖结构中最主要的承重构件,虽然屋架之间有檩条或屋面板联系,但仍然是一不稳定的空间体系。
通过合理设置支撑可以将屋盖变成几何不变体系;支撑还保证了屋盖的刚度和空间的整体性,以减少屋盖在水平力作用下的变形;支撑为屋架提供了侧向支点,以减少屋架杆件的计算长度,使受压弦杆保证侧向的稳定,使受拉弦杆具有足够的刚度;支撑还能够传递水平荷载;并能保证屋架在施工安装时的稳定与方便。
(二)支撑布置的原则1.在设置有纵向支撑的平面内必须同时设置横向支撑,并将二者布置为封闭型。
2.所有的横向支撑、纵向支撑和竖向支撑均应与屋架、托架、天窗架等的杆件或檩条组成几何不变的桁架形式。
3.房屋中每一温度区段或分期建设的区段中,应分别设置能独立构成空间稳定结构的支撑系统。
4.传递风力、吊车水平力和水平地震作用的支撑,应能使外力由作用点尽快地传递到结构的支座。
5.柱距愈大或吊车工作量愈繁重,支撑的刚度应愈大。
6.在地震区应适当增加支撑,并加强支撑节点的连接强度。
(三)支撑的布置1.上弦横向水平支撑在有檩体系或仅采用大型屋面板的无檩体系屋盖中均应设置屋架上弦横向水平支撑,上弦横向水平支撑一般应设置在房间的两端或横向温度伸缩缝间区段的两端的第一个柱间,在非地震区当采用山墙承重或抗震设防烈度6、7度有天窗时,为使屋架支撑与天窗架支撑位于同一开间内,也可将支撑布置在第二个柱间,但第一柱间必须用刚性系杆与端屋架上弦牢固连接,以保证端屋架的稳定和传递山墙的风力,为了保证上弦横向支撑间的有效作用,提高屋盖的纵向刚度,两个上弦横向支撑间的距离不宜大于66m,故当房屋较长(大于66m)时,尚应在中间柱间增设横向水平支撑。
2.下弦横向水平支撑下弦横向水平支撑一般和上弦横向水平支撑布置在同一开间,它们和相邻的两个屋架组成一个空间桁架体系。
一般情况下,应设置下弦横向水平支撑,但当跨度大于18m且未设悬挂起重运输设备和吊车,或者虽有吊车但吨位不大,也没有较大的振动设备,可不设置下弦横向水平支撑。
3.下弦纵向支撑下弦纵向水平支撑的主要作用是与横向水平支撑一起形成封闭体系,以提高房屋的整体刚度。
当厂房内设有较大吨位的重级、中级工作制桥式吊车、壁行式吊车或有锻锤等较大震动设备以及厂房较高,跨度较大、空间刚度要求较高时,均应在屋架下弦端节间内设置纵向水平支撑。
单跨厂房一般沿两纵向柱列设置,多跨厂房则根据具体情况沿全部或部分纵向柱列设置,有托架的房屋为了保证托架的侧向稳定在有托架处也设置纵向水平支撑。
4.竖向支撑所有房屋均应设置竖向支撑。
它的作用主要是使相邻屋架和上下弦横向水平支撑所组成的四面体形成空间几何不变体系,以保证屋架在使用和安装时的整体稳定。
故在设有横向支撑的开间内,均应设置竖向支撑。
对于梯形屋架,当跨度≤30m,一般只需在屋架两端及跨中竖杆平面内布置三道竖向支撑,当跨度>30m时,应在两端和跨度的1/3处或天窗架侧处各布置一道竖向支撑。
对于三角形屋架,当跨度≤18m,一般只需在跨中布置一道竖向支撑,当跨度>18m时,根据具体情况设置两道。
5.系杆为了保证未设横向水平支撑屋架的侧向稳定以及传递水平荷载,应在横向水平支撑或竖向支撑的节点处,沿房屋纵向通长地设置系杆。
系杆分为刚性系杆和柔性系杆,只能承受拉力的为柔性系杆,一般采用单角钢;能承受压力的为刚性系杆,一般由两个角钢组成的十字形截面。
刚性系杆主要是在三角形屋架的两端、梯形屋架的主要支撑处的系杆,屋架上弦脊节点处的系杆以及其他的能受压的系杆,其余地方设置柔性系杆。
三、荷载和荷载组合(一)作用在屋架上的荷载有永久荷载和可变荷载。
1.永久荷载包括屋面构造层的重量、屋架和支撑的重量及天窗等结构的自重,屋架和支撑的重量及天窗重量(按屋面水平投影面积计算,kN/m2)可参考下表1,屋架和支撑的重量可按经验公式q=0.12+0.011l kN/m2估计(l为屋架的跨度,单位为m)。
2.可变荷载包括屋面均布活荷载、雪荷载、积灰荷载、风荷载、悬挂吊车荷载等,其中雪荷载、积灰荷载、风荷载等应按《建筑结构荷载规范》(GB50009-2012)的规定采用,积灰荷载应与雪荷载或屋面均布荷载(雪荷载和屋面均布荷载不能同时出现取大者)同时考虑。
按水平投影面积计算的屋面均布活荷载标准值为:不上人的屋面:对于压型钢板、压型铝合金板、石棉瓦、瓦楞铁等轻屋面,以及平瓦屋面取0.5kN/ m2,对于钢筋混凝土屋面取0.7 kN/m2;上人屋面:按使用要求确定,但不小于1.5 kN/m2。
表1 屋面荷载的标准植(二)荷载组合为了求出各个杆件的最不利内力,必须对作用在屋架上的荷载根据施工和使用过程可能出现的分布情况进行组合,一般为以下三种情况:1.全跨永久荷载+全跨可变荷载2.全跨永久荷载+半跨可变荷载3.全跨屋架和支撑自重+半跨屋面板重+半跨施工荷载四、内力计算我们可以用数解法或图解法或电算法进行内力的计算。
先求出全跨或半跨单位荷载作用下的杆件内力系数,然后乘以实际的节点荷载,屋架在上述第一种荷载组合下,屋架的弦杆,竖杆和靠近两端的斜腹杆,内力均达到最大,在第二种荷载组合或第三种荷载组合下,靠近跨中的斜腹杆的内力可能达到最大或发生变号。
五、屋架杆件的计算长度在理想的铰接屋架中,杆件在屋架平面内的计算长度应是节点中心的距离,实际上,汇交于节点处的各杆件是通过节点板焊接在一起的,因而并非真正的铰接,节点具有一定的刚度,杆件两端均属弹性嵌固。
此外,节点的转动还受到汇交于节点的拉杆的约束。
这些拉杆的线刚度愈大,约束作用也愈大。
压杆在节点处的嵌固程度愈大,其计算长度就愈小。
根据这个道理,便可视节点的嵌固程度来确定各杆的计算长度。
(一)平面内计算长度:弦杆,支座斜杆和支座竖杆因本身截面较大,其他杆件在节点处对它的约束作用很小,同时考虑到这些杆件在屋架中是主要杆件,故其计算长度取等于节点间的距离,即l l ox =,其他腹杆,与上弦相连的一端拉杆少,嵌固程度小,另一端与下弦相连,拉杆多,嵌固程度较大,其计算长度取l l ox 8.0=。
(二)平面外计算长度:弦杆在屋架平面外的计算长度等于侧向支承节点之间的距离,1l l oy =。
上弦杆在有檩屋盖中,若檩条与横向水平支撑的交叉点用节点板连牢时则取1l 等于檩条之间的距离,若檩条与支撑的交叉点不连接时,则1l 取支撑节点的距离。
在无檩屋盖中,大型屋面板在三个角点与屋架上弦焊接,起一定支撑作用,可1l 取等于两块屋面板的宽度。
屋架下弦的平面外计算长度oy l 等于侧向支承点间的距离,即纵向水平支撑节点与系杆或系杆与系杆之间的距离。
腹杆在平面外的计算长度等于杆端节点间距,即l l oy =。
当屋架上弦侧向支承点间的距离l1为节间长度的二倍,且两节间的轴心压力不相等,一个节间作用着较大的压力N1,另一个节间作用着较小压力或拉力N2时,压杆的临界力要比两端作用着较大的轴压力N1时要高。
计算这种压杆在屋架平面外的稳定时,杆件轴力仍取用较大的轴力N1,为了考虑上述有利因素,计算长度应按下式计算(但不应小于15.0l )。
⎪⎪⎭⎫ ⎝⎛+=12125.075.0N N l l oy计算时压力取正号,拉力取负号。
