基坑明沟排水工程施工组织方案及对策
建筑工程明沟排水施工方案
建筑工程明沟排水施工方案一、施工准备在施工前，需进行现场勘查，了解地形地貌、水文地质条件、气象特点等基本情况。
同时，根据工程要求，设计合理的明沟排水系统图纸，并编制详细的施工方案，明确施工任务、时间节点和质量标准。
二、施工工艺本工程采用明沟排水系统，主要包括挖掘明沟、敷设排水管道、连接排水管道等步骤。
施工过程中应严格按照图纸和方案进行，确保施工质量。
三、材料准备根据设计要求，提前采购合格的排水管道、连接件、防水材料等材料，并进行质量检验。
同时，准备必要的施工机械和工具，如挖掘机、压路机、管钳等。
四、人员组织组建专业的施工队伍，明确各岗位职责，确保施工过程中的协作与沟通。
加强人员培训，提高施工人员的技能和安全意识。
五、地表标志在施工现场设置明显的标志牌和警示标识，提醒施工人员和过往人员注意安全。
同时，划定施工区域，确保施工范围明确。
六、清理施工区施工前清理施工区域内的障碍物和垃圾，确保施工场地整洁。
施工过程中应及时清理废弃物，保持现场环境卫生。
七、挖掘明沟按照图纸要求，使用挖掘机等设备挖掘明沟。
挖掘过程中应注意保护周边环境和设施，避免造成损坏。
挖掘完成后进行验收，确保沟槽尺寸和质量符合要求。
八、敷设排水管道将排水管道按照设计要求敷设在明沟内，并使用管钳等工具固定。
敷设过程中应确保管道平整、无扭曲、无悬空等现象。
九、连接排水管道使用合格的连接件将排水管道连接牢固，确保排水畅通。
连接过程中应注意密封性，防止漏水现象发生。
十、质量保证措施制定详细的质量保证措施，包括质量检查、验收标准和不合格品处理办法等。
加强施工过程中的质量控制和监督，确保每个施工环节都符合质量要求。
十一、安全文明施工严格遵守安全生产规定，加强施工现场的安全管理。
提高施工人员的文明素质，保持施工现场整洁有序。
定期对施工现场进行检查和评估，及时整改存在的安全隐患。
十二、应急预案制定完善的应急预案，包括事故报告、紧急救援、人员疏散等内容。
加强应急演练和培训，提高应对突发事件的能力。
明沟排水施工组织方案
降水(管井降水与基坑内明沟排水)施工方案（以B#车间为例）目录一、编制依据二、工程概况三、地质概况四、降水方案选择五、明沟排水设计依据六、主要施工设备七、劳动力计划八、主要施工方法九、组织保证措施十、施工进度计划十一、安全措施十二、B#车间排水明沟附图一、编制依据1.图纸设计。
2.地质勘察报告3.砼结构工程施工质量验收规范4.本工程施工组织总设计5.本工程监理实施细则二、工程概况河南力神公司二期技改工程位于扶沟县力神大道北侧，力神公司一期东侧，基础形式采用预制空心桩承台加基础梁的基础，上部钢结构形式的工业厂房建筑，以第三层粉土作为桩端持力层。
三、地质概况原场地为稻田，地下水位埋藏较浅，土质弱压缩性较高，潜水位置在自然地0.1~1.48m，近5年最水位为相对高程0.00米（±0.00设定为一期厂区中心路高程），先期资料显示，厂地土质属高压缩、孔隙潜水类型土质。
四、降水方案选择人工降低地下水，常用的方法有轻型井点降水方法，先期降低地下水位但降水半径小；管井井点降水深度大，影响半径大，可与其它方法综合利用。
本工程基底设计高程为-2.15M左右，基槽开挖中，由于上部土层自然压力和水的穿透力，而导致基槽边坡坍塌，地下水穿透土层形成旋涡，潜水型土层集中排出蓄水，导致粉状土层形成泥浆。
要达到良好的降水效果，使基槽尽快满足土方开挖要求，参照一期降水经验决定采用加宽基槽开挖宽度基槽内明沟加集水井的降水方案。
使用该降水方案，创造条件，保证施工，而且经济可行。
五、明沟排水设计依据1、依据（1）河南力神公司二期技改工程相关各车间设计图纸。
（2）工程特点及周口市颖河岩土勘察报告。
（3）《建筑与市政降水工程技术规范》JGJ/111-98。
2、明沟设计（1）先期降水，以拟建厂房平面图布置，在中心位置的纵向、横向及四周轴线外侧5m外挖排水明沟，集中降水，排水明沟底标高要低于基础底高程0.5m左右。
（2）基槽开挖，基底明沟排水，在各轴线外侧加宽排水明沟距承台外侧0.9m米外布置一圈排水明沟（槽沟开挖和承台宽度外一样，有利于水流畅通）。
基坑明沟排水施工方案
基坑明沟排水施工方案1. 引言基坑明沟排水施工是在土方开挖过程中，为了排除基坑内的积水，保证作业现场的安全和施工进度，而进行的工程措施。
本文档将介绍基坑明沟排水施工方案，包括施工准备工作、施工过程和注意事项等内容。
2. 施工准备工作在进行基坑明沟排水施工之前，需要进行以下准备工作：2.1 确定施工班组和责任人根据施工计划，确定参与基坑明沟排水施工的班组和负责人，明确各自的职责和任务。
2.2 准备施工材料和设备根据施工设计要求，准备好所需的排水管道、水泵、水泵管道等施工材料和设备。
2.3 制定施工方案和措施根据实际情况，制定基坑明沟排水施工方案和相应的施工措施，确保施工过程安全可靠。
3. 施工过程基坑明沟排水施工包括以下步骤：3.1 土方开挖根据基坑设计要求，进行土方开挖工作。
开挖过程中要注意保持坡度稳定，防止坡体滑动或坍塌。
3.2 安装排水管道在基坑底部设置排水沟，将排水管道沿着基坑边界布置。
排水沟宽度和深度应根据排水量和土壤水分含量来确定。
3.3 安装水泵和水泵管道根据施工现场情况，选择合适的水泵和水泵管道进行安装。
水泵的安装位置应根据基坑地势和排水需要合理确定。
3.4 进行排水试验安装完排水管道和水泵后，进行排水试验，检查排水系统的功能是否正常，确保能够有效排除基坑内的积水。
3.5 监控排水效果在施工过程中，持续监控基坑明沟排水系统的工作情况。
及时发现并处理排水管道堵塞、水泵故障等问题，确保排水畅通。
4. 注意事项在进行基坑明沟排水施工过程中，需要注意以下事项：4.1 安全防护施工人员需佩戴好安全帽、安全鞋等个人防护装备，并遵守安全操作规程，确保施工过程安全。
4.2 施工环境保护施工过程中要注意保护周边环境，防止土壤、水泥浆等材料污染环境或影响附近居民。
4.3 排水管道维护定期进行排水管道清理和维护，防止管道堵塞，影响排水效果。
4.4 施工现场管理对施工现场进行定期巡视，确保施工过程符合施工方案和安全要求。

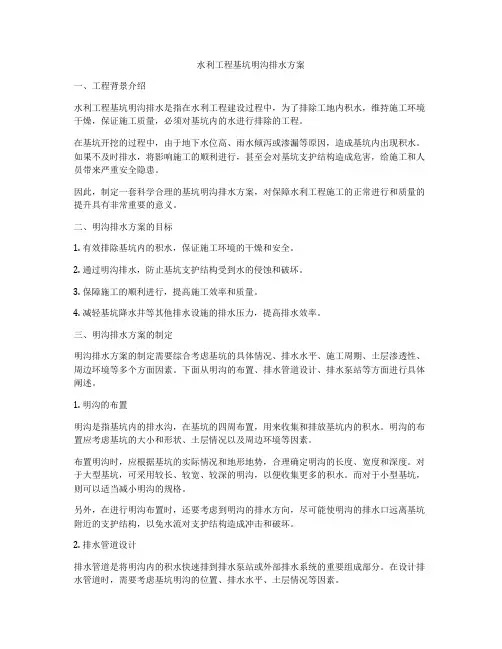

水利工程基坑明沟排水方案
水利工程基坑明沟排水方案一、工程背景介绍水利工程基坑明沟排水是指在水利工程建设过程中，为了排除工地内积水，维持施工环境干燥，保证施工质量，必须对基坑内的水进行排除的工程。
在基坑开挖的过程中，由于地下水位高、雨水倾泻或渗漏等原因，造成基坑内出现积水。
如果不及时排水，将影响施工的顺利进行，甚至会对基坑支护结构造成危害，给施工和人员带来严重安全隐患。
因此，制定一套科学合理的基坑明沟排水方案，对保障水利工程施工的正常进行和质量的提升具有非常重要的意义。
二、明沟排水方案的目标1. 有效排除基坑内的积水，保证施工环境的干燥和安全。
2. 通过明沟排水，防止基坑支护结构受到水的侵蚀和破坏。
3. 保障施工的顺利进行，提高施工效率和质量。
4. 减轻基坑降水井等其他排水设施的排水压力，提高排水效率。
三、明沟排水方案的制定明沟排水方案的制定需要综合考虑基坑的具体情况、排水水平、施工周期、土层渗透性、周边环境等多个方面因素。
下面从明沟的布置、排水管道设计、排水泵站等方面进行具体阐述。
1. 明沟的布置明沟是指基坑内的排水沟，在基坑的四周布置，用来收集和排放基坑内的积水。
明沟的布置应考虑基坑的大小和形状、土层情况以及周边环境等因素。
布置明沟时，应根据基坑的实际情况和地形地势，合理确定明沟的长度、宽度和深度。
对于大型基坑，可采用较长、较宽、较深的明沟，以便收集更多的积水。
而对于小型基坑，则可以适当减小明沟的规格。
另外，在进行明沟布置时，还要考虑到明沟的排水方向，尽可能使明沟的排水口远离基坑附近的支护结构，以免水流对支护结构造成冲击和破坏。
2. 排水管道设计排水管道是将明沟内的积水快速排到排水泵站或外部排水系统的重要组成部分。
在设计排水管道时，需要考虑基坑明沟的位置、排水水平、土层情况等因素。
首先，排水管道应沿着基坑的周边设置，尽可能绕过基坑周围的支护结构和其他设施，保证排水的畅通和快速。
其次，排水管道的设置应考虑到土层的渗透性，对于土层渗透性较好的地方，可以减小排水管道的规格和数量；而对于渗透性较差的地方，则需要增加排水管道的规格和数量，以提高排水效率。

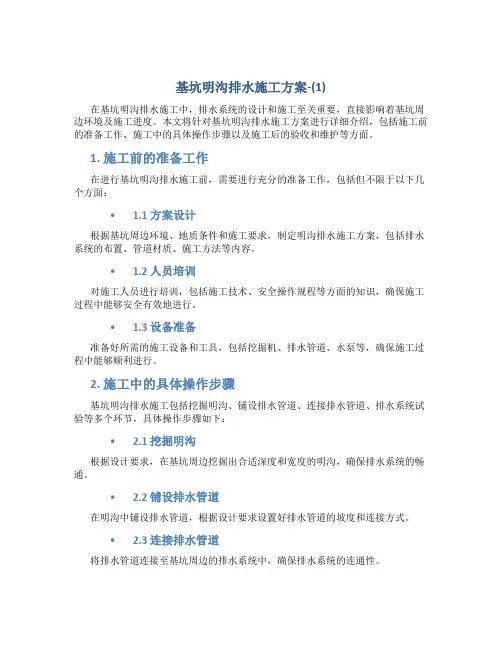

基坑明沟排水施工方案-(1)
基坑明沟排水施工方案-(1)在基坑明沟排水施工中，排水系统的设计和施工至关重要，直接影响着基坑周边环境及施工进度。
本文将针对基坑明沟排水施工方案进行详细介绍，包括施工前的准备工作、施工中的具体操作步骤以及施工后的验收和维护等方面。
1. 施工前的准备工作在进行基坑明沟排水施工前，需要进行充分的准备工作，包括但不限于以下几个方面：• 1.1 方案设计根据基坑周边环境、地质条件和施工要求，制定明沟排水施工方案，包括排水系统的布置、管道材质、施工方法等内容。
• 1.2 人员培训对施工人员进行培训，包括施工技术、安全操作规程等方面的知识，确保施工过程中能够安全有效地进行。
• 1.3 设备准备准备好所需的施工设备和工具，包括挖掘机、排水管道、水泵等，确保施工过程中能够顺利进行。
2. 施工中的具体操作步骤基坑明沟排水施工包括挖掘明沟、铺设排水管道、连接排水管道、排水系统试验等多个环节，具体操作步骤如下：• 2.1 挖掘明沟根据设计要求，在基坑周边挖掘出合适深度和宽度的明沟，确保排水系统的畅通。
• 2.2 铺设排水管道在明沟中铺设排水管道，根据设计要求设置好排水管道的坡度和连接方式。
• 2.3 连接排水管道将排水管道连接至基坑周边的排水系统中，确保排水系统的连通性。
• 2.4 排水系统试验完成排水系统的布置和连接后，进行试水试验，检查排水系统的密封性和排水效果。
3. 施工后的验收和维护施工完成后，需要进行验收和维护工作，确保排水系统的正常运行和持久稳定性。
• 3.1 验收工作对排水系统的布置、连接、密封等进行验收，确保排水系统符合设计要求。
• 3.2 维护工作定期对排水系统进行检查和维护，清除管道内的堵塞物、修复漏水点等，确保排水系统的正常运行。
通过以上详细介绍，我们可以看到基坑明沟排水施工方案中的关键步骤及注意事项，只有严格按照要求进行操作，才能确保排水系统的安全可靠运行，进而保证基坑施工的顺利进行。
达孜基坑明沟排水施工方案
加强施工人员的培训和考 核，提高施工质量意识
施工过程中的质量记 录：包括施工进度、 材料使用、工程质量 等方面的记录
质量检查与验收： 对施工过程中的关 键环节进行质量检 查，确保工程质量
质量档案管理：对施 工过程中的质量记录 进行归档和管理，便 于后期查阅和追溯
质量改进与优化：根 据质量记录和检查结 果，对施工过程进行 改进和优化，提高工 程质量
挖掘方法：人工挖掘或机械 挖掘
添加标题
挖掘宽度：根据设计要求确 定
添加标题
沟底处理：平整、夯实，必 要时铺设砂石垫层
沟顶处理：平整、夯实，必 要时铺设砂石垫层或混凝土
盖板
添加标题
添加标题
添加标题
添加标题
挖掘深度：根据设计要求确 定
添加标题
挖掘坡度：根据设计要求确 定，一般为0.5%-1%
添加标题
排水设施：设置排水管、排 水沟等设施，确保排水畅通
检验标准：依 据国家相关标 准和规范进行 检验
检测频率：根 据工程进度和 重要性确定检 测频率
检验结果处理： 对不合格项进行 整改，确保工程 质量达到标准要 求
01
02
03
ቤተ መጻሕፍቲ ባይዱ04
建立质量管理体系，明确 质量控制目标和责任
加强施工过程中的质量检 查，及时发现问题
对质量问题进行分类和处 理，确保工程质量
施工环境保护
环境影响因素：噪音、粉尘、 废水、废气等
评估方法：现场监测、模型模 拟、专家咨询等
评估结果：对环境影响的程度 和范围进行评估
应对措施：采取降噪、降尘、 废水处理、废气处理等措施， 减少对环境的影响。
处理方法：填埋、焚烧、回 收利用等
施工废弃物分类：建筑垃圾、 生活垃圾、工业垃圾等
基坑明沟排水施工方案
二、施工现场降水及明沟排水简介2．1施工现场降水情况现场采用管井井点降水，基坑开挖后,表面有少量水，基坑上表面标高高于原设计基础底标高２０0-300mm。
2。
２施工现场明沟排水设施计划情况计划基坑内基础外围采用开挖明排水沟,沟内用２-4ｃm石子满填，集水井采用灰砂砖砌筑，以进一步降低地下水位,以及消除雨水对基础施工的影响.三、基坑明沟排水方案总述在开挖基坑过程中，预留出施工作业面的同时,对基坑边坡进行加宽处理。
沿基坑边坡底根挖排水沟,并在排水沟内分层填充２—4cm石子，排水沟宽40cm,深于基坑底以下40—50cｍ。
约15-20米设置一个集水井,基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井,再由水泵将集水井内地下水通过降水干管排出。
3。
1明沟排水线路及集水井个数、位置的布置除南部１#、２＃塔吊南和北部有岩石部分未设排水沟,其余沿基坑边坡底根贯通设置排水沟。
按15—20米设置一个集水井的原则，除避让通风井特殊位置外,集水井均由排水沟外壁向边坡方向砌筑,计划南部设置６个集水井，东部设置6个集水井，北部设置6个集水井,西部设置5个集水井。
3．2明排水沟的开挖排水沟按宽40cm,深4０—50cm,沟外壁距边坡根部３0cm，采取人工开挖方法。
排水沟上平为基底土平,底平取两集水井之间距离中为最高点,按2％坡向集水井,保证排水沟排水通畅。
3。
3集水井的开挖和砌筑按5－10米的原则设置一个集水井，集水井底低于排水沟底50cm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
基底土平以下部分集水井为倒棱台样式，上口内径宽1m，下口内径宽5０ｃm，采用灰砂砖干铺,利用排水沟及周边土层孔隙水渗到坑内，基底土平以上部分集水井为８0cm高,内径为１m的方井,采用M5水泥砂浆砌MU7。
5机制灰砂砖,此部分井作用为后期砖胎模砌好后，填土支撑胎模时，防止填土落入井中。
3。
4排水沟内石子的回填在排水沟挖完,经监理方确认后，立即采用2-４cm石子进行分层填充,防止沟壁坍塌,石子上平与水沟上平一齐，后期砌砖胎模回填土时,可铺一层１ｍ宽土工布,防止土堵塞排水沟，也利于上部水渗入排水井内。
基坑明沟排水施工方案(4)
基坑明沟排水施工方案(4)在城市建设和基础设施建设中，基坑明沟排水施工方案是至关重要的工程环节。
合理的施工方案可以有效地减少施工中的风险，并确保工程的质量和进度。
本文将介绍基坑明沟排水施工方案的关键步骤和注意事项。
1. 施工前的准备工作在进行基坑明沟排水施工之前，必须进行充分的准备工作。
首先，需要对施工区域进行详细的勘测和测量，了解地形地貌的情况。
其次，需要制定详细的施工方案和施工计划，明确施工的步骤和时间节点。
另外，必须按照相关规范和标准，选用适当的施工材料和设备。
2. 基坑明沟的施工过程2.1 土方开挖在进行基坑明沟的施工时，首先需要进行土方开挖。
开挖的深度和宽度应按照设计要求进行，同时要注意土方开挖的坡度和坡度稳定性，确保施工安全。
2.2 排水系统的设置在基坑明沟中，必须设置排水系统，以确保排水畅通。
排水系统包括排水管道、排水井等，必须按照设计要求进行设置，并定期清理和维护。
2.3 施工工艺的控制在进行基坑明沟排水施工时，必须严格控制施工工艺。
特别要注意施工过程中的安全防范措施，确保施工人员的人身安全。
3. 施工后的验收和保养基坑明沟排水施工完成后，必须进行验收和保养工作。
验收时要检查排水系统的畅通情况和施工质量，确保符合设计要求。
同时，还要定期对排水系统进行保养和检查，保证排水系统的正常运行。
在基坑明沟排水施工中，施工方案的合理性和施工质量的优良性至关重要。
只有严格按照规范和标准进行施工，才能确保工程的安全性和可靠性。
希望以上内容能为基坑明沟排水施工提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概述
本工程地下水为潜水，现场开挖地下水位埋藏±0.00下6.5－7.0m，基础埋设临近水面，含水层主要为第二层角砾层。
其补经来源主要为大气降水及侧向径流。
因此根据实际情况建议基坑周边采用明沟、集水坑降排水，为了满足文明施工的要求，确保安全生产和工程质量，降水所排出的水必须按要求排放到指定的排水井和污水管网，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。
二、编制依据
1、建筑地基基础工程施工质量验收规范
2、建筑施工手册（第四版）
3、施工图纸
4、现场实际勘察
三、施工准备
根据工程结构特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。
合理规划，暂时未用设备应维修完好待命。
四、施工现场降水及明沟排水简介
计划基坑内基础外围采用开挖明排水沟，沟内用50-100mm卵石满填，集水井采用灰砂砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工影响。
五、基坑明沟排水及集水井方案总述
在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。
沿基坑边坡底根挖排水沟，并在排水沟内分层填充50-100mm卵石，排水沟宽1200mm，深于基坑底以下500-600mm。
在基坑四周各设置一个集水井，基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井，再由水泵将集水井内地下水通过降水干管排出。
1.明沟排水线路及集水井个数、位置的布置
沿基坑边坡底根贯通设置排水沟。
在基坑四周各设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑。
2.明排水沟的开挖
排水沟按宽1200mm，深500-600mm，沟外壁距边坡根部500mm，排水沟上平为基底土平，底平取两集水井之间距离中为最高点，按1％坡向集水井，保证排水沟排水通畅。
3.集水井的开挖和砌筑
集水井底低于排水沟底1000mm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
集水井上口内径宽800mm，下口内径宽1000mm，采用实心砖干铺，利用排水沟及周边土层孔隙水渗到坑内，基底土平以上部分采用M5水泥砂浆砌MU7.5机制实心砖，此部分井作用为后期砖胎模砌好后，填土支撑胎模时，防止填土落入井中。
4.基坑内部集水井降水
集水井采用80cm高、0.6cm厚、直径25cm镀锌钢管，埋深60cm，钢管下端侧壁打孔，周围40cm范围内填充粒径3cm-4cm石子。
钢管上端露出垫层面10cm。
每个集水井内部设置一台水泵，间隔15分钟抽水一次，保证井内积水不外溢。
集水井做法如下：
基坑内部集水井剖面
5.排水沟内卵石的回填在排水沟挖完，经监理方确认后，立即采用50-100mm 卵石进行分层填充，防止沟壁坍塌，石子上平与水沟上平一齐。
6.排水用污水泵的确定
由于集水井内水量较大，抽水采取不间断式抽水，可选用出水量大的水泵，选用出水量为35m³/h的污水泵，现场设置4个集水坑每个集水坑配置1台水泵，备用2台便可满足使用要求。
六、基坑明沟排水设施的启用原则
1.无雨期间，集水井内集水水位超过排水沟水位，应立即启动水泵将井内积水抽出，一起并入降水干管内，直至井内水位低于排水沟沟底，防止水井内水位过高而侵渍地基土。
2．下雨期间，由于边坡上雨水汇集流入集水井内的水量较大，应不间断的进行抽水，保证井内水位始终低于排水沟水位，若排水不及时，可增加水泵。
七、基坑明沟排水注意事项
1.明沟排水设施完成后，应安排专人管理排水设施。
每天不间断定时检查各个集水井内水位情况，一旦水位超过规定限位，应立即开泵抽水，特别是下雨时，应全天巡查井内水位情况，及时开停水泵。
2.排水设施管理人员，也应定期对集水井内沉淀物进行清挖，保证水泵沉入水中的深度，避免因井内水位过浅而烧毁水泵。
3.集水井四周也应做防护设施，防止人员不慎坠入井中受伤。
4.明沟排水设施在基坑回填前，应保证良好运行，确保基础筏板、地下室结构正常施工。
八、施工现场安全生产措施
1.组织施工人员学习有关安全生产知识。
2.执行班前安全教育和安全交底制度，执行安全检查。
3.进入施工现场要佩戴安全帽，严禁酗酒及酒后作业。
4.水泵等所有用电设施应每天进行检查，发现问题应及时排除，附配件损坏应及时更换好方可施工。
5.执行安全用电技术措施和电气防火措施。
6.施工现场的配电箱和开关箱至少配置两级漏电保护器，漏电保护器应选用电流动作型。
7.配电箱、开关箱应配锁，专人负责，定期检修。
8.水泵工作期间应注意用电安全，经常检查线路有无磨损及漏电情况，发现电缆有破坏应及时修补或更换电缆。
9.禁止违章作业，未经容许不得擅自脱离工作岗位。
附:基坑排水沟、集水井布置示意图
宁东医院新院一期项目
基坑降水施工方案
编制人：
审核人：
中集建设集团有限公司
二O一七年五月。
