输配电及用电工程专业技术报告讲述资料
输配电及用电工程专业技术资格申请(个人技术工作总结)
输配电及用电工程专业技术资格申请（个人技术工作总结）背景介绍我是一名从事输配电及用电工程的工程师，经过多年的工作积累和实践，我对于此领域的技术和知识拥有了更深入的理解和掌握。
因此，我认为我已经具备了申请输配电及用电工程专业技术资格的条件，并准备进行资格申请。
技术工作总结在我的技术工作中，主要涉及下列方面：1. 电力系统设计电力系统设计是我们工作的核心内容之一，它涵盖了供电负荷计算、设备容量配比、设备选型和布局等方面的内容。
在我的工作中，我积极探索电力系统设计的最新技术和发展趋势，针对不同的客户需求，提供优质的设计方案，得到了客户的高度认可。
2. 电力设备运行及维护管理电力设备运行和维护是电力系统的保障，能够有效提高设备的运行效率和稳定性。
在我的工作中，我不断完善设备的运行和维护管理制度，建立了完善的设备维修记录和管理体系，及时发现和解决设备的故障，确保电力设备的正常运行。
3. 安全生产管理在电力系统的建设和运营过程中，安全生产是我们一直重视的问题。
我带领我的团队贯彻落实了“安全第一”的原则，建立了安全生产制度，进行了专项安全培训，定期开展安全检查与巡查工作，全面保障了电力系统的安全生产。
4. 新技术及创新应用在电力行业的快速发展和变化中，新技术和创新应用是我们工程师必须关注和掌握的方向之一。
我积极学习和探索新技术，如智能电网、光伏发电等，通过创新应用在工程项目中，提高了电力系统的效率和可靠性。
技术工作贡献在我的多年工作经历中，我取得的最大成果是对于电力系统的深入理解和高超掌握，以及对于电力系统设计和运行的精湛技术和严谨态度。
我的技术贡献主要体现在以下几个方面：1. 优质工程项目在我的工作中，我完成了多个优质工程项目，包括高品质地下输电线路、城市供电系统改造升级等，这些工程项目根据不同客户的需求，提供了具有优良品质和可持续性的设计方案。
2. 高效运营和维护管理我在电力设备管理和运营方面也取得了不少成就。
电气工程及其自动化专业输配电工程实习报告
电气工程及其自动化专业输配电工程实习报告1. 实习地点与时间本次实习我选择在某电力公司从某日期至某日期进行，地点位于某地。
2. 实习目的与背景电气工程及其自动化专业输配电工程是培养学生掌握电力系统的运行与管理技术，以及对输配电设备的运行和维护等方面的专业能力。
此次实习旨在将理论学习与实际操作相结合，提升学生对输配电工程的实际认识和技能水平。
3. 实习内容与方法3.1 实习内容在实习期间，我参与了输配电工程的各项实际工作，包括配电站运行、设备巡检、配电线路故障处理等。
通过实际操作，我学习到了电力系统的组成、输配电设备的分类及其原理、运行参数的测量与评估等相关知识。
3.2 实习方法- 场地实践：深入配电站，观察和参与实际设备运行，了解各种电力设备的工作原理和操作步骤。
- 专业指导：在实习期间，得到了来自资深工程师的专业指导，从他们身上学到了丰富的经验。
- 功能分工：根据不同的实践任务，分工明确，与其他实习人员合作完成各项工作。
4. 实习收获与体会通过实习，我获得了以下经验和体会：4.1 理论应用：实习过程中将课堂上学到的理论知识应用到实际工作中，对知识有了更深入的理解。
4.2 实践操作：通过亲身参与工作，掌握了一系列操作规程和技巧，将理论转化为实际操作能力。
4.3 团队合作：在实习过程中，要求与其他实习人员合作完成任务，培养了团队合作精神和沟通能力。
4.4 自我管理：通过实习，培养了自我管理能力和工作计划的制定，提高了工作效率。
5. 实习中存在的问题与改进意见在实习过程中，我发现了一些问题，并提出了改进意见：5.1 任务分配不均：有时候一些实习任务较为集中，造成其他任务较为闲置。
建议合理安排任务，充分利用实习时间。
5.2 资源利用不当：部分设备的使用率较低，建议优化资源配置，充分利用设备设施。
5.3 应急处理能力：在实践中遇到一些突发情况时，对应急处理能力的培养还需加强，建议增加相关应急演练。
6. 对专业和个人发展的思考通过实习，我对电气工程及其自动化专业输配电工程有了更深入的了解，对未来的职业规划有了更清晰的定位。
电力设备行业的输变电技术资料
电力设备行业的输变电技术资料电力设备行业的输变电技术是指通过电力输变电系统将电能从发电厂输送到用户终端的过程。
它是电力系统中至关重要的组成部分，涉及到电力的传输、转换和分配等环节。
本文将介绍关于电力设备行业的输变电技术的一些基本资料和知识。
一、输变电概述输变电是指将发电厂产生的电能通过变电设备进行适当的电压变换、电流变换和输电线路的传输，然后再通过变电所将电能变换为用户所需要的电压和电流进行供电。
输变电系统主要包括输电线路、变电站和配电网三部分。
1. 输电线路输电线路是指将电力从发电厂输送到变电站的导线系统，主要分为高压输电线路和超高压输电线路两种。
高压输电线路常用的导线材料包括铜和铝，通过高塔或铁塔架设在空中。
2. 变电站变电站是电力系统中进行电能变压、变流和配电的场所，起到电压变换、系统调控和安全保护的作用。
变电站通常由变压器、开关设备、断路器和保护装置等组成。
3. 配电网配电网是将输电站供给的电能按照不同的电压等级分配到用户终端的网络系统。
它通常包括输配电变压器、配电箱、线缆和电缆等设备。
二、输变电技术资料电力设备行业的输变电技术资料主要包括技术标准、技术规范和技术手册等内容。
这些资料对于电力设备行业从事输变电工程设计、施工和运维的人员来说具有重要的指导作用。
1. 技术标准技术标准是制定相应的技术要求和实施方法的文件，它规定了输变电设备的基本参数、性能指标、检测要求和试验方法等。
技术标准的应用能够提高设备质量和工程施工的安全可靠性。
2. 技术规范技术规范是对输变电系统的设计、施工和运行等方面进行规范的文件。
它包括线路布置、变电站设计、设备选型和工程管理等内容，旨在保证输变电工程的合理性和可行性。
3. 技术手册技术手册是提供有关输变电技术和设备的详细资料、图纸和操作说明的手册。
它包括变压器、断路器、继电器和保护装置等设备的安装、维护和故障排除等内容，对于工程人员具有重要的参考价值。
三、输变电技术发展趋势随着科技和工程技术的不断发展，电力设备行业的输变电技术也在不断创新和提高。

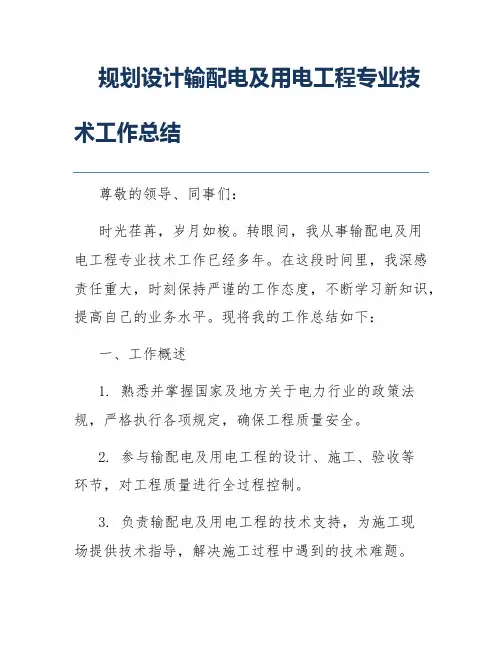

规划设计输配电及用电工程专业技术工作总结
规划设计输配电及用电工程专业技术工作总结尊敬的领导、同事们：时光荏苒，岁月如梭。
转眼间，我从事输配电及用电工程专业技术工作已经多年。
在这段时间里，我深感责任重大，时刻保持严谨的工作态度，不断学习新知识，提高自己的业务水平。
现将我的工作总结如下：一、工作概述1. 熟悉并掌握国家及地方关于电力行业的政策法规，严格执行各项规定，确保工程质量安全。
2. 参与输配电及用电工程的设计、施工、验收等环节，对工程质量进行全过程控制。
3. 负责输配电及用电工程的技术支持，为施工现场提供技术指导，解决施工过程中遇到的技术难题。
4. 参与新技术、新工艺、新材料的研究与应用，推动企业技术进步。
5. 开展输配电及用电工程的运行维护工作，确保电网安全稳定运行。
6. 参与电力市场的调研与分析，为企业发展战略提供技术支持。
二、工作亮点与成绩1. 参与设计并成功实施了多个输配电及用电工程项目，如某城市配电网改造工程、某工业园区用电工程等。
2. 运用新技术、新工艺，提高输配电及用电工程的安全性、稳定性和经济性。
3. 编制并完善了输配电及用电工程的技术规范和操作规程，提高企业标准化管理水平。
4. 开展技术培训与交流，提高团队成员的业务素质，培养了一批专业技术人才。
5. 积极参与电力市场的竞争，为企业争取到多个项目，提高企业的市场占有率。
三、工作不足与改进措施1. 在部分项目中，对现场实际情况了解不够充分，导致设计方案存在一定程度的偏差。
改进措施：加强现场调研，提高设计方案的针对性和实用性。
2. 部分新技术、新工艺的应用不够广泛，影响企业技术水平的提升。
改进措施：加大新技术、新工艺的研究与应用力度，提高企业技术实力。
3. 部分团队成员业务素质有待提高，影响整体工作效果。
改进措施：加强业务培训，提高团队成员的业务水平。
四、未来工作计划1. 深入学习国家及地方关于电力行业的政策法规，确保企业合规经营。
2. 积极参与输配电及用电工程的设计、施工、验收等工作，提高工程质量。

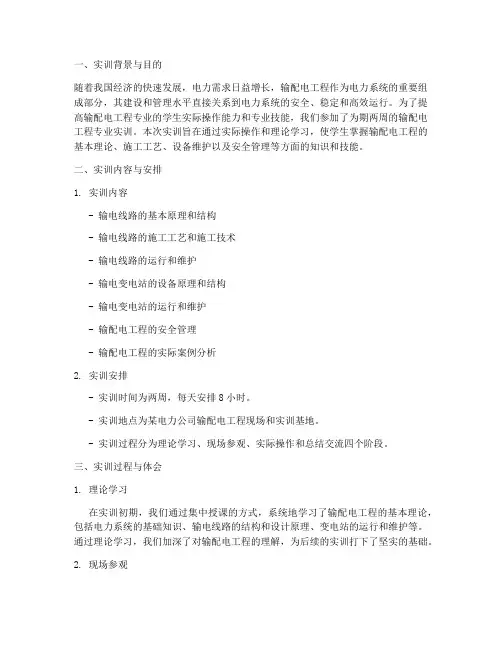

输配电工程专业实训报告
一、实训背景与目的随着我国经济的快速发展，电力需求日益增长，输配电工程作为电力系统的重要组成部分，其建设和管理水平直接关系到电力系统的安全、稳定和高效运行。
为了提高输配电工程专业的学生实际操作能力和专业技能，我们参加了为期两周的输配电工程专业实训。
本次实训旨在通过实际操作和理论学习，使学生掌握输配电工程的基本理论、施工工艺、设备维护以及安全管理等方面的知识和技能。
二、实训内容与安排1. 实训内容- 输电线路的基本原理和结构- 输电线路的施工工艺和施工技术- 输电线路的运行和维护- 输电变电站的设备原理和结构- 输电变电站的运行和维护- 输配电工程的安全管理- 输配电工程的实际案例分析2. 实训安排- 实训时间为两周，每天安排8小时。
- 实训地点为某电力公司输配电工程现场和实训基地。
- 实训过程分为理论学习、现场参观、实际操作和总结交流四个阶段。
三、实训过程与体会1. 理论学习在实训初期，我们通过集中授课的方式，系统地学习了输配电工程的基本理论，包括电力系统的基础知识、输电线路的结构和设计原理、变电站的运行和维护等。
通过理论学习，我们加深了对输配电工程的理解，为后续的实训打下了坚实的基础。
2. 现场参观我们参观了输电线路和变电站的实际施工现场，了解了工程项目的施工流程、设备配置和安全措施。
现场参观使我们直观地感受到了输配电工程的规模和复杂性，也让我们对工程的实际操作有了更深刻的认识。
3. 实际操作在实际操作环节，我们参与了输电线路的架设、变电站设备的安装和调试等工作。
在专业指导教师的带领下，我们掌握了基本的操作技能，如线路的测量、设备的安装、调试等。
通过实际操作，我们提高了动手能力，增强了团队协作意识。
4. 总结交流实训结束后，我们进行了总结交流，分享了实训过程中的心得体会。
大家一致认为，本次实训使我们对输配电工程有了更加全面的认识，提高了我们的专业技能和综合素质。
四、实训成果与收获1. 技能提升通过实训，我们掌握了输配电工程的基本理论、施工工艺、设备维护以及安全管理等方面的知识和技能，为今后的工作打下了坚实的基础。
电力工程专业技术报告
电力工程专业技术报告摘要：一、引言1.电力工程概述2.报告目的与意义二、电力工程现状分析1.我国电力工程发展概况2.地区电力需求与供应情况3.电力工程技术创新与发展趋势三、电力工程关键技术1.发电技术2.输电技术3.配电技术4.电力系统自动化与智能化技术四、案例分析1.案例一：某大型火力发电项目2.案例二：某特高压输电线路工程3.案例三：某城市配电自动化项目五、电力工程质量管理1.质量管理体系建设2.质量控制措施与应用3.实例分析：某电力工程质量事故及处理六、环境保护与可持续发展1.电力工程对环境的影响2.环境保护措施及技术应用3.可持续发展战略在电力工程中的应用七、结论与建议1.电力工程发展现状与挑战2.技术创新与政策建议正文：一、引言随着我国经济的快速发展和人民生活水平的不断提高，对电力的需求越来越大。
电力工程作为国家基础设施的重要组成部分，其技术水平和发展状况直接影响到国家经济的稳定和人民生活水平的提高。
本文旨在介绍电力工程领域的技术报告，分析现状、技术创新和可持续发展等问题，以期为我国电力工程的发展提供参考。
二、电力工程现状分析1.我国电力工程发展概况近年来，我国电力工程取得了显著的成就，装机容量、发电量等指标居世界首位。
各类电源协调发展，电力供应能力不断提高，全国电网规模和复杂程度位居世界前列。
2.地区电力需求与供应情况随着地区经济发展和人口增长，电力需求不断上升。
在供需矛盾较为突出的地区，积极推进电力输送通道建设，提高电力供应能力。
3.电力工程技术创新与发展趋势我国电力工程技术创新取得了显著成果，发电、输电、配电等技术不断突破，新能源、智能化、自动化等方向成为发展趋势。
三、电力工程关键技术1.发电技术火力发电、水力发电、核电发电等技术不断优化，提高发电效率和可靠性。
2.输电技术特高压、超高压输电技术逐渐成熟，提高输电距离和容量。
3.配电技术配电自动化技术不断发展，提高配电效率和可靠性。
输配电工程技术实习报告
输配电工程技术实习报告一、实习背景随着我国经济的快速发展，能源需求不断增加，电力行业作为国民经济的重要支柱，其输配电工程技术的发展和应用日益受到关注。
为了更好地了解输配电工程技术，提高自己的实践能力，我参加了为期一个月的输配电工程技术实习。
实习期间，我深入了解了输配电系统的组成、运行原理以及相关设备的技术参数，对输配电工程技术有了更深刻的认识。
二、实习内容1. 输配电系统组成输配电系统主要由发电厂、输电线路、变电站和配电网组成。
发电厂产生的电力通过输电线路传输到变电站，再通过变电站将电压降低后传输到配电网，最终分配给用户。
实习期间，我参观了发电厂、变电站和配电网，对各个环节的设备和工作原理有了直观的认识。
2. 输配电设备技术参数实习期间，我了解了输配电设备的主要技术参数，如输电线路的额定电压、输电容量、输电距离等。
同时，我还学习了变压器的原理、结构、类型及参数，包括变压器的额定电压、额定容量、变比、损耗等。
此外，我还了解了断路器、隔离开关、电流互感器、电压互感器等常见设备的作用和结构。
3. 输配电系统运行原理在实习过程中，我学习了输配电系统的运行原理。
输电线路通过高压输电，将电力传输到远离发电厂的地方。
变电站的作用是将输电线路输送来的高压电力进行降压，以便于输送和分配。
配电网将变电站输出的电力分配给用户，其中包含了配电线路、配电设备和配电自动化系统等。
实习期间，我还学习了电力系统的稳定性、可靠性以及安全性等方面的知识。
4. 电力系统保护与自动化在输配电系统中，保护与自动化技术至关重要。
实习期间，我了解了电力系统保护的基本原理、保护装置的类型及作用。
主要包括主变压器保护、输电线路保护、母线保护等。
此外，我还学习了电力系统自动化装置的原理和应用，如SCADA（监控与数据采集）、继电保护自动装置、故障检测与定位等。
三、实习收获通过本次实习，我对输配电工程技术有了更加深入的了解，认识到了各个环节的重要性。
输配电及用电工程线路安全技术
输配电及用电工程线路安全技术摘要：输配电及用电工程线路安全技术至关重要，因为它直接涉及到电力系统的可靠性，保障人们的生活和生产。
输电系统和配电系统都存在潜在的安全隐患，如绝缘故障、电弧闪络、设备老化和过载问题。
为了确保电力系统的安全性，采用了多种技术和措施，包括绝缘检测技术、电弧闪络控制技术、设备维护技术、负荷管理技术以及安全培训和教育。
这些技术有助于预防故障，延长设备寿命，降低过载风险，提高员工的安全意识。
通过采用这些技术和措施，电力系统能够保持可靠的供电，确保社会和经济的稳定运行。
因此，线路安全技术在电力工程中具有重要地位，应得到充分重视和应用。
关键词：输配电；用电工程；线路安全技术引言输配电及用电工程线路安全技术是电力系统中至关重要的一环，直接关系到供电的可靠性和稳定性。
电力系统的输电、配电和用电环节涉及复杂的设备和线路，同时也伴随着各种潜在的安全风险。
输电线路可能面临绝缘故障、电弧闪络、设备老化等问题，而配电系统则需要应对过载、变压器问题和电表准确性等挑战。
为确保电力系统的持续运行，必须采取一系列的技术和措施，如绝缘检测、电弧闪络控制、设备维护、负荷管理和安全培训。
这些技术和措施不仅降低了安全风险，还有助于提高电力系统的可靠性，确保电力供应的质量和可用性，从而维护社会经济的稳定运行。
在本文中，我们将深入探讨这些线路安全技术，以帮助读者更好地理解其重要性和应用。
一、输电与配电系统（一）输电系统输电系统是将发电厂产生的电能从发电厂输送到变电站的系统。
这个系统通常包括高压输电线路、变电站和相关设备。
输电线路一般采用高压，以减小输电损耗，但也因此需要特别注意安全性。
输电线路的主要安全问题包括绝缘故障、电弧闪络、设备老化等。
绝缘故障是输电线路的常见问题之一。
绝缘故障可能导致电力系统短路，造成设备受损，甚至引发火灾。
为了防止绝缘故障，输电线路通常采用绝缘子来隔离电线和支持结构，以保持电线的安全距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输配电及用电工程专业技术报告线路型金属氧化物避雷器在10kV线路上的应用与效果审定：（技术负责人，高级工程师）审核：（设计室主任，工程师）编制：（设计室科员，助理工程师）安达供电有限责任公司2016年11月一、问题的提出高压输电线路故障跳闸的一个重要原因是雷击故障。
安达电网1998〜2001年10kV及以上线路故障跳闸统计表明，雷击故障跳闸达到了50%〜60%。
减少送电线路的雷击故障跳闸已成为送电线路安全运行的一个突出问题，是技术部门一项十分重要的任务。
分析1997年来的安达电网雷击跳闸记录，发现雷击跳闸率最高的是10kV安-庆线和安-学线，仅1998、1999两年跳闸就达14次，其中安-庆线8次，安-学线6次，占同期整个安达电网10kV及以上送电线路雷击跳闸的43. 8%,对电网的安全运行造成了严重影响。
如何减少这两条线路的雷击跳闸，成为一个焦点问题。
10 kV安学线长30. 3km拉线塔和自立塔混合使用，共89基，其中70%为山地，全线采用双避雷线，直线塔采用XSH k 10/70型合成绝缘子，耐张塔8片XWP2 7防污绝缘子。
10 kV安庆线长52. 2km拉线塔和自立塔混合使用，共156基，85%为山地，全线采用双避雷线，直线塔采用7片XW P7、XW R 10和8片LXP-7绝缘子，耐张塔8〜9片LXP-7, 8片XW R7和9片XWP —10绝缘子。
安学线和安庆线均处于安达县东南片的丘陵山地，属n—m级污秽区。
两线路投运以来，由于路径地形地貌和当地气象条件较为恶劣，雷击故障一直来较多。
为降低线路雷击跳闸率，在1998年前已经采取了降低接地电阻，安装防雷多针系统等措施。
从两线路的接地电阻测试情况看，除个别杆塔外均符合设计和规程要求，但雷击故障仍然频发，装有多针装置的杆塔仍遭雷击。
因此，借鉴省内外同行部门的成功经验，考虑在这两条高雷击跳闸率的10kV路线上应用线路型金属氧化物避雷器（ZnO作为线路的防雷措施。
二、线路型避雷器的基本原理、产品种类及应用情况1、基本原理用于送电线路防雷的避雷器并联于线路绝缘子串旁，通过保护绝缘子串，提高线路的耐雷水平，降低雷击跳闸率，达到防雷目的。
线路型避雷器分为带串联间隙和无串联间隙两种结构类型。
带串联间隙型避雷器与导线通过空气间隙来连接，间隙击穿电压低于绝缘子串的闪络电压，正常时避雷器处于“休息”状态，不承受工频电压的作用，只在一定幅值的雷电过电压作用下串联间隙动作后避雷器本体才处于工作状态，因此具有电阻片的荷电率较高，雷电冲击残压降低，可靠性较高，运行寿命较长等特点。
无串联间隙型避雷器直接与导线连接，利用避雷器电阻的非线性特性保护绝缘子串，与带串联间隙型相比具有吸收冲击能量可靠，无放电延时的优点。
同时，为防止避雷器本身故障时影响线路正常运行，无间隙避雷器一般装有故障脱落装置。
2、产品种类一般ZnQ避雷器的典型结构有两种：一为支柱式，另一为GIS型（罐式结构）。
支柱式ZnO避雷器可单独装设使用，而罐式结构装于GIS内。
支柱式的外壳经历了瓷绝缘一一EPDM三元乙丙胶）一一硅橡胶。
罐式尺寸的减少有助于缩小GIS2.1支柱式ZnO避雷器自从80年代末和90年代初以来，ZnO避雷器的使用和被用户普遍认可，大大减少了电力系统的保护问题。
在初期的结构中，ZnO元件装在瓷套内，而且端部封装一胶要用O型密封圈加以密封。
随着时间的推移，特别在恶劣的环境中，密封圈容易劣化而让潮气侵入。
80年代，聚合物壳体避雷器问世，英国Bowthorpe EMP公司制造出一整个系列聚合物壳体避雷器，电压直到400kV。
在设计时，ZnO元件柱的表面被玻纤增强的树脂均匀地包封。
这种结构无气孔，机械强度高，而且在ZnO 柱的表面形成均匀的介电强度。
这种壳体的材料为EPDM三元乙丙胶）。
它抗电痕，特别适用于污秽地区。
继EPDM聚合物之后，出现了硅像胶壳体，硅橡胶壳体相比EPDM壳体，具有明显的优势，这特别表现在：①硅橡胶的主化学键上不含碳氮化合物，使之具有高度抗表面污染力和防止碳化泄漏通道时的形成；②硅原上了附着许多CH3使之具有疏水性，若表面沉积污秽层，硅能将它的疏水性转移到附着膜上，这就是说，低分子量的硅油能够从本体转移到表面，这就叫低浓度硅迁移；③硅橡胶中硅氧键是一个很强的化学键，因之硅像股能受环境的影响诸如臭氧、紫外线辐射或温度极端波动。
④硅橡胶外壳在内部出现过压力时，它不会像瓷那样爆炸，并有碎片飞出，危及人身及设备安全，硅橡胶仅形成小洞，将压力排出。
⑤硅像胶运输方便，安装容易。
硅橡胶相比瓷绝缘减轻重量约50%, 减小长度25%。
由于硅橡胶具有以上优异性能，越来越多的制造公司在避雷器上用硅橡胶取代瓷绝缘。
如ABB公司目前提供的中压避雷器，80 %为硅橡胶避雷器。
2.2罐式新型避雷器将避雷器作成罐式结构，广泛地用于SF6封闭式组合电器（GIS）中。
高电位梯度ZnO元件的使用，大大降低了避雷器的高度。
普通ZnO元件避雷器高度为470mm而高电位梯度ZnO元件避雷器高度仅为250mm 其高度约为普通式的一半，这有助于减小GIS的尺寸。
采用高电位梯度ZnO元件，可使避雷器呈单柱式，而不需要柱间引线。
这就减小了罐式避雷器的内部电感。
高电位梯度ZnO元件的单个通讯能力亦好于普通的ZnO元件。
3、应用情况国外如美国和日本从20世纪80年代开始将避雷器应用于送电线路上，取得良好效果。
我国从90年代中后期开始在送电线路使用避雷器来提高耐雷水平，降低线路雷击跳闸率，如广东、四川等地的高压线路应用避雷器都取得较为理想的效果。
理论和工程实验都表明安装线路避雷器作为送电线路的防雷措施是可行而且是有效的，但我县此前尚无10kV送电线路上应用线路型避雷器方面的运行经验。
两种型号的线路型ZnO避雷器在伏-安特性、暂态电压承受能力、耐污能力以及密封性能方面，能满足10kV线路的运行和防雷要求。
而且，无间隙型避雷器的脱离装置其工频故障电流下的动作特性、耐受电流冲击和动作负载不动作能力均较好，能保证避雷器故障时不影响线路的正常运行，实现免维护避雷器安装地点的选择，主要针对易雷击杆塔和区段。
分析两条线 路近年来查到的雷击故障点分布， 发现雷击杆塔主要是两个区域。
安学 线集中在83〜85号塔之间，故障点主要在左边相和中相，位于相邻的 85号塔左相和中相也各有3次故障闪络。
安庆线故障点分布相对较广， 但7〜21号塔区段故障占了一半以上，故障点主要在两边相绝缘子，中 相绝缘子闪络较少，该易击区域的地形地貌特征为连续跨越多个山峰， 跨越较大，最大一档达 879m 为此，将此两个易雷击的区段作为线路 避雷器的安装地段，并按故障点情况确定安装避雷器的杆塔。
安学线除83〜85号塔外，相邻的82、86号塔耐雷水平也较低（见 表3）,因此82、86号塔也考虑在两边相安装避雷器。
安-庆线由于易 击段范围较大，故考虑故障的 7、& 11、12、15、20、21号等7基杆 塔安装避雷器，同时对位于顶峰两侧山腰，从地形地貌分析易遭雷击的13、17号塔也予加装，两线路共确定14基杆塔安装线路避雷器。
考虑到安装费用及线路中相负角保护的特点， 一般只在每基杆塔的两边相安装避雷器，结合雷击故障相别情况，安-学线83〜85号以及安 庆线8号地貌有可能为绕击雷，为防绕击在上述4基杆塔上每相均安装 为积累运行经验，视安装地点杆塔结构，分别使用带间隙和带脱离 装置的无间隙避雷器。
实际安装时安学线以带间隙型避雷器为主， 安庆 线以无间隙型避雷器为主，共安装线路 ZnO 避雷器32支，其中带间隙12相、无间隙20相。
线路避雷器的安装地点和类型见表 2,安装分装用支架将避雷器外 挑，带串避雷器 [1]。
联间隙型用支架将避雷器外挑并吊高后与绝缘子串并接。
对杆塔的中相，直接用支架将避雷器固定在导线与杆塔之间，对耐张塔边相，采用将避雷器固定于横梁与跳线间方法。
另外，线路避雷器的安装应充分考虑风速的影响，对支架结构按线路设计要求进行相应校核。
四、线路避雷器运行情况及效果线路型ZnO避雷器自2000年6月起分批投入运行，从投入运行以来的情况看，运行情况良好，避雷器动作记录累计已达39次，防雷效果较为理想。
安装线路避雷器以来，10kV安学线未发生雷击跳闸，线路避雷器已记录动作20次。
10kV安庆线只在2001年7月21日发生一次雷击跳闸，雷击故障点为远离避雷器安装区域的86号杆，线路避雷器动作19次。
线路避雷器的动作次数见表2。
在此期间，处于同一区域的10kV线路多次发生雷击跳闸，35 kV 送电线路的雷击跳闸率仍较高。
参照DL Z T620- 1997标准的线路耐雷水平计算参数、方法，线路加装线路型避雷器前雷击杆塔时的耐雷水平计算数据见表3。
表中数据表明，安装避雷器前线路的总体耐雷水平是比较低的。
安学线由于使用合成绝缘子、避雷线、塔型等因素，耐雷水平明显偏低。
其中84、85号塔又因接地电阻较大，耐雷水平很低，致使在特定的地形地貌和气象环境下雷击闪络频发。
安庆线的总体耐雷水平尚可，有的杆塔如11、15号塔超过了100kA,线路雷击跳闸的主要原因应是地形地貌和当地气象条件较恶劣，雷电活动强烈的所致。
如15号塔耐雷水平已达169kA,但因其处于山顶的特殊地形地貌而仍遭雷击闪络安装避雷器后，线路的耐雷水平有了较大提高，一般地三相安装避雷器的耐雷水平将提高3〜3.6倍，两边相安装的将提高1.6〜2倍］2〕取三相安装避雷器的耐水平提高3倍，两边相安装避雷器的耐雷水平提高1. 8倍，杆塔达到了100kA及以上的耐雷水平，大大提高了线路的防雷能力。
综合两条送电线路安装线路避雷器前后耐雷水平的比较、避雷器动作情况和线路的实际运行效果，可以看到通过应用线路避雷器，提高了线路的防雷水平，大幅降低了线路的雷击跳闸，收到了预期的理想效果。
五、结论1、从安达电网两条10 kV线路的工程应用结果看，线路避雷器在10kV送电线路的实际应用效果是较为理想的，是一种有效的防雷措施。
2、由于价格成本问题，送电线路大量使用线路型ZnO避雷器的技术经济比较有待论证，但对雷击跳闸率较高的线路，根据地形地貌地质和气象情况，在易雷击段或雷击频繁的杆塔，使用避雷器来提高线路的耐雷水平，降低雷击跳闸率无论从技术上还是经济上都是完全可行的。
3、国产线路型避雷器的运行可靠性虽尚需长期的运行考验，但从两年的运行情况看，两种类型的线路型ZnO避雷器运行可靠。
4、由于线路型ZnO避雷器分有间隙和无间隙，在具体的选择上应注意避雷器与绝缘子串的绝缘配合问题，如合成绝缘子串与带串联间隙避雷器的配合裕度，即避雷器雷电冲击放电电压与绝缘子串U50%的配合5、10 kV送电线路应用避雷器取得的良好成效，为在其他高雷击跳闸率高压送电线路的推广使用积累了经验，将对降低送电线路的故障跳闸率，提高电网运行可靠性起到积极作用。
