手机扬声器发声基本知识
扬声器基础知识和不良品解析
✓SPEAKER旳磁路系统构成环形磁间隙，其间充满均匀磁场 ✓SPEAKER旳振动系统由导线绕成旳环形音圈和与之相连旳振膜 ✓音圈被馈入信号电压后，产生电流，音圈切割磁力线，产生作用力
。带动振膜一起运动，振膜策动空气发出相应旳声音 ✓ 整个过程为： 电-----力-----声 旳转换
不良 项目
不良原因
磁路偏心、溢 胶等
碰触 音圈歪斜
锦丝线弧度不 良或过长
维修及处理措施
解体、清理 解体
重新调整锦丝线弧度
异物
缺胶
磁隙内有异物、 铁屑等
外有异物（如 锡渣、铁屑、
余胶等）
缺中心胶 缺边胶
缺弹波胶
缺防尘帽胶
解体、清理 用工具将异物清除
用相应胶水补足缺胶处
缺密封性、补 强胶、阻尼胶
等
预防措施
SPEAKER/RECEIVER 工作原理
应用旳基本原理-----电、磁、力
电流方向向内的导线 电流方向向外的导线
✓带有电流旳导线切割磁力线，会受到磁场旳作用力。 ✓导线在磁场中旳受力方向符合左手定律 ✓作用力大小F=BLi （其中B为磁感应强度，L为导线长度，i为电流
SPEAKER/RECEIVER 工作原理
1、加强作业员旳操作 技
能培训 2、加强产线作业员旳
不良 项目
不良原因 维修及处理措施
音圈下陷造成打 底
解体
磁路组装偏心
音、
异音
变形
锦丝线过短
解体 解体 解体
解体
支架变形
解体
预防措施
1、加强作业员旳操作 技
能培训 2、加强产线作业员旳 自
检、互检意 3、不良工装挑选并标 示
手机声音是怎么形成的原理
手机声音是怎么形成的原理手机的声音是由声波产生的，其实质是空气中的震动。
手机的声音形成的原理主要涉及到以下几个方面：声波产生、声音的放大和输出。
首先，声波产生是手机声音形成的基础。
当我们在手机上播放音乐或打电话时，手机内部的扬声器会产生声波。
声波是一种机械波，是由物体的振动引起的空气分子的连续传递，通过空气介质传播到人耳。
手机的内部结构中，有一个震动电机或扬声器单元，当手机接收到声音信号时，震动电机会受到驱动器的控制，产生震动，进而激发空气分子，形成声波。
其次，声音的放大是手机声音形成的重要环节。
手机内部有一个放大器，主要作用就是将微弱的声音信号放大，使其达到可听到的水平。
放大器会接收到声音信号，通过电子元件的调节和放大，将声音信号的强度提高，然后再将其发送给扬声器单元。
放大器一般是由一个集成电路组成，其中包括放大电路、调节电路、反馈电路等。
通过这些电路的协同作用，我们才能够在手机上听到清晰的声音。
最后，声音的输出是手机声音形成的最终过程。
手机的声音输出主要通过扬声器单元完成。
当放大器将声音信号放大后，将其输出到扬声器单元，扬声器单元会受到驱动器的控制，进行振动，激发周围空气分子，产生声波。
扬声器单元通常由声弹性振膜、电磁线圈和磁永磁石组成。
电磁线圈受到放大器中产生的电流驱动，进而产生磁场，与磁永磁石相互作用，使声弹性振膜产生振动，从而激发空气分子形成声波。
声波传播到人耳，经过人耳的感知，我们才能听到手机的声音。
值得注意的是，手机的声音形成还和手机的音频处理有关。
手机中的音频处理器可以通过对声音信号的数字处理，实现音质的改进和优化。
音频处理器通常会对音频信号进行音量调节、均衡处理、空间效果增强等。
通过这些处理，可以使得手机的声音更加清晰，高保真度，同时也可以增加用户的听觉体验。
总结起来，手机声音的形成是一个复杂的过程，涉及到声波产生、声音的放大和输出。
声波产生是基于手机内部的震动电机或扬声器单元，通过震动空气分子形成声波。
电声学基础知识
音膜（折环）
折环
微型扬声器的折环一般是由高分子薄膜材料（PEI PET,PEN,PEEK等），通过热成型加工成型。在扬 声器振动过程中起到弹簧的作用。 折环的功能有三： ① 帮助保持音圈的中心位置； ② 为振动系统提供弹性恢复力； ③ 振膜边缘提供一个有阻尼的终端；以 阻尼从盆架反射回来的振动。
磁碗
三磁路
级芯
内磁 （主磁钢）
上夹板 外磁
（边磁）
下夹板
五磁路
级芯
内磁 （主磁钢）
上夹板
外磁 （边磁）
下夹板
环形磁路
级芯
内磁 （主磁钢）
音圈
音圈
音圈是扬声器的重要组件之一。当交变音频电流通过音圈时，使音圈受到随音频变化的 交变磁力，上下运动，带动音膜振动发出声音。
F=BLi
导线材质
导线的材质，通常为铜，只有需音圈质量较轻的单元，才使用铝质；但由于铝线焊接 困难，为改善其焊接性能，通常在铝线外，包一层铜，这样的导线，即称为铜包铝线。
扬声器的谐波失真特点： 在附近失真较大，主要是因悬挂系统以及驱动力的非线性所引起的。
扬声器主要电声特性
总品质因数 Qts 在共振频率点声阻抗的惯性抗（或弹性抗）部分与纯阻部分的比值
电品质因数 Qes: 机械品质因数Qms:
Qes
Re Bl2
M ms Cms
Qms
Rms Bl2
M ms Cms
Qts
电声学基础知识
1
扬声器的基本原理和结构
2
扬声器的主要电声特性
3
扬声器的主要零部件
4
扬声器腔体
5
扬声器测试
磁路部件
磁钢
智能手机喇叭.受话器原理基础
F=BLi
喇叭&受话器工作原理
一旦音圈受力运动，就会切割磁隙中的磁力线，从而在音圈内产生 感应电动势，这个效应称为电动式受话器的电效应，其感应电动势的大 小为 e=BLυ 式中：e为音圈中的感应电动势，V；
υ为音圈的振动速度，m/s。
电动式受话器&扬声器的力效应和电效应总是同时存在，相伴而生的。 随着电流强度和方向的变化，音圈就在磁隙中来回振动，其振动周期 等于输入电流的周期，而振动的幅度，则正比于各瞬间作用电流的强弱。 受话器的&喇叭振膜与音圈粘连在一起，故音圈带动振膜往返振动，从 而向周围媒质(空气)辐身声波，实现电能—机械能—声能的转换。
定义为当施加于受话器一定电功率（或电压） 时，受话器所产生的耦合于仿真耳中的声压值。
测试时受话器上应施加4至 5N的力，使受话器与仿真 耳之间无声泄露
动圈式受话器的主要参数
频率响应
灵敏度对频率的依赖关系，一般用曲线表示。
原则： ◆要求曲线平坦，低频、 高频均不可过高。 ◆若低频低，则声音不发闷； ◆若高频低，则可降低刺声。
FOXCON
喇叭&受话器基础知识
二00八年十二月二十日
电声学基本常识（音频）
声音产生来源于振动
声音的传播必须要有介质，这个介质就是空气、水等。 空气压力Po，受到振源的扰动，产生微弱的疏密变化ΔP,
并通过空气分子间的相互作用传递出去就形成了声波。
电声学基本常识
声音传播方式
声音的传播需要介质，在真空中不能传播 声波属于纵波
电声学基本常识
声压
表达式： P=Po(ωt-kx+Ψ) 式中 ：Po—声压幅值； ω—角频率 k—波(P/Po) (dB) Po为基准声压 2x10-5 pa 一般交谈为60 dB 基准声压为0 dB ，称为听阀
手机声音实验报告
一、实验目的1. 了解手机声音的产生原理；2. 探究手机声音的传播特性；3. 分析手机声音的音质、音量等特性；4. 评估手机声音在不同环境下的传播效果。
二、实验器材1. 手机（型号：XXX）；2. 音频播放器；3. 麦克风；4. 分贝仪；5. 真空罩；6. 不同材质的物体（如：玻璃、木头、金属等）；7. 实验记录表格。
三、实验原理手机声音的产生主要依靠以下两个过程：1. 发声：手机内部扬声器振动产生声波；2. 传播：声波通过空气、物体等介质传播到人耳。
四、实验步骤1. 发声实验（1）打开手机，播放一段音乐或视频；（2）将麦克风靠近扬声器，观察麦克风捕捉到的声音信号；（3）调整手机音量，观察麦克风捕捉到的声音信号变化；（4）更换不同材质的物体，如玻璃、木头、金属等，观察声音在物体上的传播效果。
2. 传播实验（1）将手机放入真空罩内，观察是否能听到手机声音；（2）将手机分别放在不同环境中，如室内、室外、电梯等，观察手机声音的传播效果；（3）使用分贝仪测量手机在不同环境下的音量；（4）改变手机与听者的距离，观察声音的传播效果。
3. 音质、音量特性分析（1）观察手机播放音乐或视频时的音质变化；（2）调整手机音量，观察音质变化；（3）比较不同品牌、型号手机的音质、音量特性。
五、实验结果与分析1. 发声实验实验结果表明，手机扬声器振动产生声波，通过空气传播到人耳。
更换不同材质的物体，声音在物体上的传播效果有所不同。
例如，声音在玻璃、木头等物体上传播效果较好，而在金属等物体上传播效果较差。
2. 传播实验实验结果表明，手机声音在真空中无法传播，说明声音需要介质。
在不同环境中，手机声音的传播效果有所不同。
例如，在室外环境中，声音传播效果较好；而在电梯等封闭空间中，声音传播效果较差。
使用分贝仪测量，手机在不同环境下的音量有所不同。
3. 音质、音量特性分析实验结果表明，手机播放音乐或视频时的音质受到多种因素的影响，如音频编码、解码算法、扬声器质量等。
手机扬声器发声基本知识
手机扬声器发声基础知识一、声音的基础知识1.声压：由声波引起的压强变化称为声压，用符号P表示，单位为微巴（ubar）或帕（Pa）1 ubar＝0.1Pa＝0.1N/m2一个标准大气压P0＝1.03 x10 Pa表达式：P=Po(ωt-kx+Ψ)2.频率：声源每秒振动的次数称为频率，单位为Hz.人耳可听得见的声波频率范围约为20Hz~ 20000Hz,即音频范围3.声速：在介质中传播速度称为声速。
固体最快，液体次之，空气中最慢。
在空气中传播340m/s,水中1450 m/s，钢铁中5000m/s4.波长：相邻同相位的两点之间的距离称为波长λCo= λf Co为空气中声速 f为频率5.声压级：Lp=20lg(P/Po) (dB) Po为基准声压 2x10 pa基准声压为为2x10 pa，称为听阀，即为0dB当声压为20Pa时，称为痛阀，即为120dB由此可见，声压相差百万倍时，用声压级表示时，就变成了0dB到120dB的变化范围。
由上式可以看出声压变化10倍，相当于声压级变化20dB；声压变化100倍，相当于声压级变化40dB一般交谈为30 dB纺织车间为100 dB6.声压级与功率的关系：ΔP=10lg(w/wo) (dB)wo为参考功率功率增加一倍，声压级增加3 dB7.声压级与距离的关系：ΔP=-20lg(r1/ro) (dB) ro为参考距离距离增加一倍，声压级减小6 dB-5通常所指的声压是指声压的均方根值，即有效声压。
-5-5从人耳的听觉特性来讲，低频是基础音，如果低频音的声压值太低，会显得音色单纯，缺乏力度，这部分对听觉的影响很大。
对于中频段而言，由于频带较宽，又是人耳听觉最灵敏的区域，适当提升，有利于增强放音的临场感，有利于提高清晰度和层次感。
而高于8KHz略有提升，可使高频段的音色显得生动活泼些。
一般情况下，手机发声音质的好坏可以用其频响曲线来判定，好的频响曲线会使人感觉良好。
声音失真对听觉会产生一定的影响，其程度取决于失真的大小。
微型扬声器知识
微型扬声器知识讲义编著整理：游少林随着通信事业的发展，近几年以来我国通讯终端产品产量增长很快。
扬声器越来越趋向微型化，而微型扬声器体积小，质量轻，所以在性能设计上有很大的局限性，设计一款优秀的微型扬声器，给消费者带来优质的听觉享受，是我们电声工程师孜孜不倦的追求。
根据电声前辈们积累下来的精华结合本人对微型扬声器的实践经验，编写了本讲义。
不妥之处敬请各位批评指正。
一． 微型扬声器的结构主要由这几部分组成（盆架，磁钢，极片，音膜，音圈，前盖，接线板，阻尼布等）耳机喇叭结构如下图：外径为15mm手机喇叭结构如下图：外径为20mm手机受话器结构如下图：外径为11*7mm ，高为2.6，外磁式。
二 微型扬声器的发声原理1 应用的基本原理-------电，磁，力带有电流的导线切割磁力线，会受到磁场的作用力。
导线在磁场中的受力方向符合左手定律。
作用力大小F=BLI （B 为磁感应强度，L 为导线长度，I 为电流）2微型扬声器的发声原理A 扬声器的磁路系统构成环形磁间隙，其间布满均匀磁场（磁感应强度的大小与方向处处相同的磁场）。
B. 扬声器的振动系统由导线绕成的环形音圈和与之相连的振膜。
C. 音圈被馈入信号电压后，产生电流，音圈切割磁力线，产生作用力，带动振膜一起上下运动，振膜策动 空气发出相应的声音。
D. 整个过程为：电—力---声的转换。
3 馈入信号与发出声音的对应A. 磁场恒定，音圈受到的电动力随着电流强度和方向的变化而变化，B. 音圈在磁间隙中来回振动，其振动周期等于输入电流周期，振动的幅度则正比于各瞬时作用的电流强弱。
B.音圈有规则的带动振膜一起振动，策动空气发出与馈入信号相对应的声音。
三 微型扬声器磁路的设计1.1磁场的产生A ，安培分子电流假设：在原子、分子等物质微粒内部，存在一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两极相当于两个磁极。
B ，磁场的产生：从宏观上看，磁场是由磁体或电流产生的；从微观上看，磁场是由运动电荷产生的。
手机喇叭原理
手机喇叭原理
手机喇叭是手机中非常重要的部件，它能够将手机中的声音转
化为空气振动，从而产生声音。
手机喇叭的原理是基于电磁感应和
振膜振动的物理原理。
首先，我们来看手机喇叭的结构。
手机喇叭通常由磁铁、线圈
和振膜组成。
磁铁通常被固定在手机喇叭的外壳上，而线圈则固定
在振膜上。
当手机播放声音时，电流会通过线圈，产生一个磁场，
这个磁场会与固定的磁铁产生相互作用，从而使得线圈和振膜产生
振动，最终产生声音。
其次，手机喇叭的工作原理是基于电磁感应的原理。
当电流通
过线圈时，会产生一个磁场，这个磁场会与磁铁产生相互作用，从
而使得线圈和振膜产生振动。
这种振动会使得空气产生压缩和稀疏，从而产生声音。
因此，手机喇叭的声音大小和音质都与线圈的电流
大小和频率有关。
最后，手机喇叭的原理还涉及到振膜的振动。
振膜是手机喇叭
中非常关键的部件，它直接负责产生声音。
当线圈产生振动时，会
使得振膜产生相应的振动，从而产生声音。
振膜的材质和结构都会
影响手机喇叭的音质和音量。
综上所述，手机喇叭的原理是基于电磁感应和振膜振动的物理原理。
通过线圈产生磁场，与磁铁相互作用，使得振膜产生振动，最终产生声音。
手机喇叭的声音大小和音质与线圈的电流大小和频率、振膜的材质和结构都有密切关系。
因此，了解手机喇叭的原理有助于我们更好地使用和维护手机，也有助于我们更好地欣赏手机中的音乐和声音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

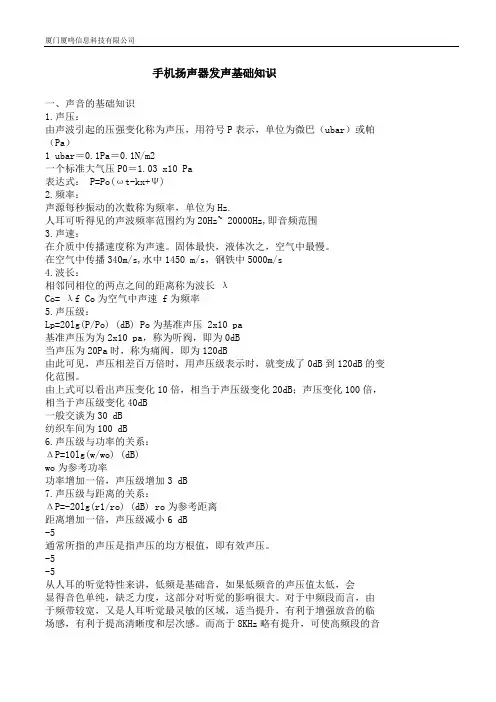

手机扬声器发声基础知识
