微机原理实验实验指导书2013
微型计算机原理与应用
实验指导书
上海大学通信学院
2013 年 4 月
微机原理实验一
一、实验目的：
掌握PC机DEBUG调试程序有关命令的操作及8086各类指令的功能。二、实验要求：
在PC机上完成下列程序的调试运行，并写出运行结果。
三、实验内容
1．DEBUG的基本操作：
（1）从WINDOWS进入DOS之后，输入命令启动DEBUG：
C：>DEBUG 回车
（2）输入R命令，查看和记录CPU各个寄存器的内容：
-R回车
看到什么？
（3）输入A命令，汇编下面的字符“WINDOWS”显示程序（DEBUG调试环境中，默认为十六进制，因此源程序中十六进制数后面不写H）：
-A100 ；从偏移地址是0100H处开始写指令
MOV AH，２
MOV DL, 57 ；57H 是“W”的ASCII码
INT 21 ；INT 21是DOS 功能调用，AH=2代表2号功
；能。这3句合起来的功能是：显示DL中的字符MOV DL, 49
INT 21
MOV DL, 4E
INT 21
MOV DL, 44
INT 21
MOV DL, 4F
INT 21
MOV DL, 57
INT 21
MOV DL, 53
INT 21
INT 3 ；功能是产生一个断点，不要省略（4）输入U命令反汇编上面的程序：
-U 100
问：这里100代表什么？
（5）输入G命令连续运行上面的程序，记录运行结果：
-G=100
（6）输入E命令把上面程序中的数据57，49，4E，44，4F，57，53依次分别改为57，
45，4C，43，4F，4D，45：
-E 103 回车（以下同）
-E 107
-E 10B
-E 10F
-E 113
-E 117
-E 11B
（7）输入D命令查看程序机器码的存放情况：
-D 100 11E ；看从100开始到11E的机器码
（8）输入G命令再连续运行程序，并记录运行结果：
-G=100
（9）依次输入下面的T命令（单步执行）和G命令（设置断点并启动运行），记录各
命令的运行结果：
-T=100 回车
-G=100 106 回车
-G=100 10A 回车
-G=100 10E 回车
-G=100 11E 回车
注意：
若不小心打错指令，可以这样修改：
例如：CS：0100 B300 MOV BL,0
0102 53 PUSH BX
0103 B220 LP1: MOV DL,20
要修改“PUSH BX”，因为这条指令的偏移地址是0102H，所以按以下操作：-A 0102 回车，然后把正确的指令打入，“-A ”是汇编指令。
如果要查看0100H以后的指令及相应的机器代码，可以
-U 0100 回车，能够看到CS：0100开始的指令及相应的机器代码。“-U ”是反汇编
若发现有误用，用“-A XXXX 回车”，重打这条指令即可
2．一字节十六进制数转换为ASCII码（只考虑大写字母）
用E命令在DS：1000单元中存放十六进制数5A，用A命令从CS：0100单元开始存放下面程序的机器码，并调试运行（DEBUG调试环境中，源程序中十六进制数后面不写H）：
CS：0100 8D360010 LEA SI,[1000]
0104 8D3E2010 LEA DI,[1020]
0108 8A04 MOV AL,[SI]
010A 240F MOV BL,AL
010C 240F AND AL,0F
010E E80E00 CALL 011F
0111 80E30 AND BL,F0
0114 B90400 MOV CX,4
0117 D2EB SHR BL,CL
0119 88D8 MOV AL,BL
011B E80100 CALL 011F
011E F4 RET
011F 3C09 CMP AL,09
0121 7602 JBE 0125
0123 0407 ADD AL,07
0125 0430 ADD AL,30
0127 8805 MOV [DI],AL
0129 47 INC DI
012A C3 RET
运行结果：
1）写出执行上述程序的命令行________________________
2）程序执行后，[1020]=__________，[1021]=__________。
3）思考：NOP 是空操作指令，若在ADD AL,07后面，加一条NOP，结果会如何？
3、搜索字符串结束标志，统计搜索的字符个数
用E命令在DS:1000开始的单元中存放若干个ASCII字符，例如：30，31，
32……39，0D。（0D作为字符串结束标志，实验中请输入与示例不同的字符组合）。
用A命令从CS：0200单元开始存放程序的机器码，并调试运行。参考程序如下：LEA DI, [1000]
MOV DL, 0
MOV AL, 0D
AGAIN: CMP AL, [DI]
JE DONE (debug环境下，写标号DONE语句的偏移地址)
INC DL
INC DI
JMP AGAIN (AGAIN语句的偏移地址)
DONE: LEA BX, [1020]
MOV [BX],DL
RET
运行结果：
1）在DS:1000开始的单元中存放的字符串是______________________
2）程序执行后，搜索的字符个数存放在___________单元，该单元的值是___________。
3）程序执行后，(AL)=__________ ，(BX)=__________，(DL)=__________。
4．编制一个能在CRT上连续显示A，B，C，D······Z大写英文字符的源程序，并在源程序下汇编调试运行。
用A命令从CS：0300单元开始存放程序的机器码，并调试运行：参考源程序：
CS：0300 B300 MOV BL,0
0302 53 PUSH BX
0303 B220 MOV DL,20
0305 B402 MOV AH,02
0307 CD21 INT 21
0309 5B POP BX
030A 88D8 MOV AL,BL
030C FEC0 INC AL
030E 3C1B CMP AL,1B
0310 7502 JNZ 0114
0312 B001 MOV AL,01
0314 88C3 MOV BL,AL
0316 53 PUSH BX ；
0317 0440 ADD AL,40
0319 88C2 MOV DL,AL
031B B402 MOV AH,02
031D CD21 INT 21
031F B9FFFF MOV CX,FFFF
0322 49 DEC CX
0323 75FD JNZ 0322
0325 EBDC JMP 0303
按CTRL+C，可中止程序运行。
1）请画出程序的流程框图。
2）运行正确后，改写程序为0，1，2，3，4，5，7，8，9的循环显示。3）思考：如果希望程序能够自动退出，应该如何实现？
微机原理实验二
汇编程序的基本语法及程序编制
一、实验目的：
1.熟悉各条伪指令的作用，了解完整源程序的结构
2.掌握运算类程序设计的基本方法，编制简单汇编程序。
3.掌握masm、link的用法，熟悉汇编语言上机过程。
完整源程序结构
STACK SEGMENT STACK
DB 100 DUP(?)
TOP LABEL WORD
STACK ENDS
DATA SEGMENT
；定义程序运行所需的数据
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA,SS:STACK
START:MOV AX, DATA
MOV DS, AX ; 取数据段段地址
MOV AX, STACK
MOV SS, AX ; 取堆栈段段地址
MOV SP, OFFSET TOP ;
；输入实现特定功能的程序段
MOV AH, 4CH
INT 21H
CODE ENDS
END START
二、实验步骤
1.使用EDIT或WINDOWS下的记事本或写字板输入你的程序并保存到
D:\masm目录下，并命名(假设为Test1.asm. 后缀必须是asm).
2.汇编过程：D:\masm>masm Test1.asm（如果没有错误，将生成Test1.obj
文件）
3.连接过程：D:\masm>link Test1（如果没有连接错误，将生成Test1.exe文
件）
4.调试程序：D:\masm>debug Test1.exe，将该程序装入debug进行调试。
三、实验内容
1. 建立下列程序的可执行文件，并回答问题。
DATAS SEGMENT
STRING DB 'Hello World!',13,10,'$'
DATAS ENDS
CODES SEGMENT
ASSUME CS:CODES, DS:DATAS
START:MOV AX, DATAS
MOV DS, AX
LEA DX, S TRING
MOV AH, 9
INT 21H
MOV AH, 4CH
INT 21H
CODES ENDS
END START
1)在DEBUG中，如何观察数据段中的数据存储情况？数据存储的段地址和偏
移地址如何察看？
2)在DEBUG中，如何查看机器码所对应的源程序？代码的段地址和偏移地址
如何确定？
3)运行上述程序的命令行是：____________________，程序的运行结果是
________________________________________。
4)代码段中的LEA DX, S TRING语句，翻译成机器指令后再反汇编，得到
什么语句？为什么？
5)如果代码段中有一条MOV BL, STRING语句，翻译成机器指令后再反汇编，
得到什么语句？
2. 从实验1的2-4三个参考程序中，任选一个改编成完整源程序，建立其可执行文件并运行。（注意：需要定义标号，作为控制转移类指令中的操作数；直接寻址的存储器操作数，应通过变量表示）
微机原理实验三
一、实验目的
1.进一步掌握8086汇编语言程序的编辑、宏汇编、连接及运行的操作步骤，
进一步掌握编制源程序的格式，了解编辑程序EDIT、宏汇编MASM、联机程序LINK的功能，熟悉具有扩展名.ASM、.OBJ、.LST、.EXE等文件查询。
2.掌握分支、循环程序及子程序设计方法
二、实验要求
在DOS环境下，用EDIT文件编辑***.ASM源程序并存盘，用MASM文件汇编无误，用LINK文件连接无误，然后在DOS下运行***.EXE文件，用DEBUG 文件检查运行结果。最后写出程序运行结果。
三、实验内容
1、编制一个将10个带符号的正、负数分开的源程序，生成可执行文件后在debug 下调试运行。
1)设10个数为01H，02H，03H，04H，06H，0FFH，80H，81H，06H，07H。
2)将这些数据中的正、负数分开，正数放在变量V AR2对应的数据区中，负数
放V AR3对应的数据区中。
2、编制源程序，并生成EXE可执行文件，然后调试运行
（1）功能要求：找出无序的有符号数中的最小值和最大值（最少10个数，数据内容随意设定，数据类型：字节）。
（2）数据区的第一个数存放数据长度，数据紧接在后面（数据类型：字节）。
（3）在屏幕上输出最大值和最小值：格式：MAX=“最大值”，MIN=“最小值”（调用DOS功能实现）
微机原理实验四8051单片机简单编程与调试
一、实验目的
通过简单小程序的输入和调试，熟悉并掌握Keil 的使用。学会Proteus与Keil的整合调试。
二、实验基本要求
建立三个项目，分别输入存储块清零、二进制BCD码及二进制ASCII码转换的汇编源程序，并进行仿真调试。画出实验程序的流程框图。
三、实验步骤
采用Keil Cx51 开发8051单片机应用程序一般需要经过下面几个步骤：
1、在 Vision2集成开发环境中创建一个新项目（Project），并为该项目选定合适的单片机CPU器件。
在菜单栏中选择“Project” →“New Project”，弹出“Create New Project”对话框，选择目标路径，在“文件名”栏中输入项目名后，单击“保存（S）”按钮，弹出“Selecte Device for Target”对话窗口。在此对话窗口的“Data base”栏中，单击“Atmel”前面的“+”号，或者直接双击“Atmel”，在其子类中选择“AT89C51”，确定CPU类型。如图所示。
点击“确定”按钮后，弹出如下的对话框
如果是进行汇编语言编程选择“否”。
2、利用μVision2的文件编辑器编写C语言（或汇编语言）源程序文件，并将文件添加到项目中去。一个项目可以包含多个文件，除源程序文件外还可以有库文件或文本说明文件。
在μVision2的菜单栏中选择“File”→“New”命令，新建文档，然后在菜单栏中选择“File” →“Save”命令，保存此文档，这时会弹出“Save As”对话窗口，在“文件名（N）”一栏中，为此文本命名，注意要填写扩展名“.asm”。单击“保存（S）”按钮，这样在编写汇编代码时，Keil会自动识别汇编语言的关键字，并以不同的颜色显示，以减少输入代码时出现的语法错误。程序编写完后，再次保存。
在Keil中“Project Workspace”子窗口中，单击“Target 1”前面的“+”号，展开此目录。在“Source Group 1”文件夹上单击鼠标右键，在右键菜单中选择“Add File to ‘Group Source 1’”，弹出“Add File to Group”对话窗口，在此对话窗口的“文件类型”栏中，选择“Asm Source File”，并找到刚才编写的.asm文件，双击此文件，将其添加到Source Group中，此时“Project Workspace”子窗口如图所示。
3、通过μVision2的各种选项，配置Cx51编译器、Ax51宏汇编器、BL51/.Lx51连接定位器以及Debug调试器。
在“Project Workspace”窗口中的“Target 1”文件夹上单击鼠标右键，在弹出的右键菜单中选择“Option for Target”选项，这时会弹出“Options for Target”对话窗口，
在此对话窗口中选择“Output”选项卡，选中“Create HEX File”选项，如图所示。
4、利用μVision2的构造（Buid）功能对项目中的源程序文件进行编译连接，生成绝对代码和可选的HEX文件，如果出现编译连接错误则返回到第2步，修改源程序中的错误后重新构造整个项目。
在Keil的菜单栏中选择“Project”→“Build Target”命令，编译汇编源文件。如
果编译成功，则在“Output Window”子窗口中会显示如图所示的信息；如果编译不成功，双击“Output Window”窗口中的错误信息，则会在编辑窗口中指示错误语句。
5、将没有错误的绝对代码装入 Vision2调试器进行仿真调试，调试成功后将HEX文件写入到单片机应用系统的EPROM中。
在Keil的菜单栏中，选择“Debug”→“Start/Stop Debug Session”选项，进入程序调试环境，如图所示。按“F11”键，单步运行程序。在“Project Workspace”窗口中，可以查看累加器、通用寄存器及特殊功能寄存器的变化。在“Memory”窗口中，可以看到每执行一条语句后存储空间的变化。在“Address”栏中，输入“D: 30H”，查看AT89C51的片内直接寻址空间。
程序调试完毕后，再次在菜单栏中选择“Debug”→“Start/Stop Debug Session”选项，退出调试环境。
在Proteus中调试程序
打开Proteus ISIS编辑环境，在菜单栏中选择“File”→“Load Design”弹出“Load ISIS Design File”对话窗口，选择要打开的Proteus的.DSN设计文件。在本
实验中，设计文件为本实验子目录下的Basic.DSN
单击鼠标右键选中AT89C51并单击鼠标左键，打开“Edit Component”对话窗口，在此窗口中的“Program File”栏中，选择先前用Keil生成的.HEX文件，如图
所示。
单击Proteus ISIS界面左下角的按钮，进入程序调试状态，并在“Debug”菜单中打开“8051 CPU Registers”、“8051 CPU Internal (IDATA) Memory”及“8051 CPU SFR Memory”三个观察窗口，按“F11”键，单步运行程序。在程序运行过程中，可以在这三个窗口中看到各寄存器及存储单元的动态变化。
Proteus 与Keil整合调试及电路仿真
在Proteus的“Debug”菜单中选择“Use Remote Debug Monitor”选项，如图所示。
选择Keil的“Project”→“Options for Target ‘Target 1’”，在弹出的对话框中，单击Debug选项卡，单击右上部的下三角按钮选择“Proteus VSM Monitor-51 Driver”如图所示。
单击“Setting”进入对话框填写如图所示的IP地址和端口号。
在Keil中，在菜单栏中选择“Debug”→“Start/Stop Debug Session”选项，Keil 系统进入调试状态。同时Proteus也进入调试状态。这时可以调整这两个软件窗口的大小，使它们同时出现在桌面上，这样就可以同时观察这两个软件运行的情况了。
在Proteus的调试状态下，在“Debug”菜单中打开“8051 CPU Registers”、“8051 CPU Internal(IDATA) Memory”、“8051 CPU SFR Memory”三个观察窗口，在单步运行程序的过程中，可以在这三个窗口中看到各寄存器以及存储单元的动态变化。
四、实验内容
1. 实验内容1
Porteus模型为BASIC.DSN如下图所示。
(1)存储块置全“1”源代码：
汇编语言源程序：
ORG 00H
START E QU 30H
MOV R1,#START ;起始地址
;Rn中设置32字节计数值
MOV A,#0FFH
LOOP: MOV @R1,A
;指向下一个地址
;计数值减1，不为零继续
SJMP $
END
在下划线处填入适当指令。
输入源程序，编译无误后，用单步执行的方法，观察各个相应存储单元和寄存器中内容的变化。
解释START EQU 30H。
(2)二进制BCD码转换源代码：
汇编语言源程序：
RESULT EQU 30H
ORG 00H
LJMP START
START: ;堆栈指针指向40H
MOV A,#123
LCALL BINTOBAC
SJMP $
BINTOBAC:
;除以100得百位数
MOV RESULT,A
MOV A,B
MOV B,#10
DIV AB ;余数除以10得十位数
MOV RESULT+1,A
MOV RESULT+2,B ;余数为个位数
RET
END
在下划线处填入适当指令。
用单步执行的方法，观察子程序调用过程中堆栈指针的变化。
(3)二进制ASCII码转换源代码：
汇编语言源程序：
RESULT EQU 30H
ORG 00H
START:
MOV A,#1AH
;调用BINTOHEX子程序
LJMP $
BINTOHEX:
;表的首址ASCIITAB送DPTR MOV B,A ;暂存A
SWAP A
;取A的高四位
;查ASCII表
MOV RESULT, A
MOV A,B ;恢复A
ANL A,#0FH ;取低四位
MOVC A,@A+DPTR ;查ASCII表
MOV RESULT+1,A
RET
ASCIITAB:
DB '0123456789ABCDEF' ;定义数字对应的ASCII表
END
在下划线处填入适当指令。
单步运行程序观察查表指令的执行过程。
把LJMP $这条指令注释掉，然后全速运行该程序，然后让其停止观察程序执行到哪里？
2. 实验内容2
输入、汇编、调试下列四个程序，通过信息窗口观察并回答问题。
(1)程序a.asm
ORG 0000H
MOV 30H,#87H
MOV A,#69H
ADD A,30H
NOP
END
问：CY= ,(A)= ,OV= ,P=
将程序中的指令NOP改为指令DA A后
问：CY=,(A)= ,OV= ,P=
(2)程序b.asm
ORG 0000H
MOV SP,#60H
MOV DPTR,#0A679H
PUSH DPH
PUSH DPL
MOV A,#80H
PUSH ACC
POP B
POP 30H
POP 31H
NOP
END
问：(SP)= ,(A)= ,(30H)= ,(31H)=,
(B)=,(DPH)=,(DPL)=
(3)程序c.asm
ORG 0000H
MOV DPTR,#TAB
MOV A,#05H
MOVC A,@A+DPTR
NOP
ORG 1000H
TAB: DB 6FH,30H,96H,75H,0A8H,0FEH
微机原理实验指导书
微机原理及应用实验指导书 南京理工大学机械工程学院 2011年10月10日
实验1 基本操作实验 1. 实验目的 (1) 掌握TD-PITC 80X86 微机原理及接口技术教学实验系统的操作，熟悉Wmd86联机集成开发调试软件的操作环境。 (2) 掌握使用运算类指令编程及调试方法； (3) 掌握运算类指令对各状态标志位的影响及其测试方法； (4) 学习使用软件监视变量的方法。 2. 实验设备 PC机一台，TD-PITC 实验装置一套。 3. 实验内容及步骤 通过对样例程序的操作，学会在TD-PITC境下，如何输入汇编语言程序，如何进行汇编语言源程序的汇编、连接、下载和运行；在调试程序的学习过程中，应学会： ●如何设置断点； ●如何单步运行程序； ●如何连续运行程序； ●怎样查看寄存器的内容； ●怎样修改寄存器的内容； ●怎样查看存储器的内容； ●怎样修改存储器的内容。 3．1 实验内容1――――BCD码转换为二进制数 实验内容： 将四个二位十进制数的BCD 码存放于3500H 起始的内存单元中，将转换的二进制数存入3510H 起始的内存单元中，自行绘制流程图并编写程序。 参考实验程序清单如下： SSTACK SEGMENT STACK DW 64 DUP(?) SSTACK ENDS CODE SEGMENT ASSUME CS:CODE START: XOR AX, AX MOV CX, 0004H MOV SI, 3500H MOV DI, 3510H A1: MOV AL, [SI] ADD AL, AL MOV BL, AL
ADD AL, AL ADD AL, AL ADD AL, BL INC SI ADD AL, [SI] MOV [DI], AL INC SI INC DI LOOP A1 A2: JMP A2 CODE ENDS END START 实验步骤： 1）运行Wmd86 软件，进入Wmd86 集成开发环境。 2）根据程序设计使用语言的不同，通过在“设置”下拉列表来选择需要使用的语言，如图1-1所示。语言选择后，下次再启动软件，语言环境保持这次的修改不变。在这里，我们选择汇编语言。 图1-1 语言环境选择界面 3）语言选择后，点击新建或按Ctrl+N 组合键来新建一个文档，如图1-2所示。默认文件名为Wmd861。 图1-2 新建文件界面 4）编写实验程序，如图1-3所示，并保存，此时系统会提示输入新的文件名，输完后点击保存。
《操作系统原理》信管专业实验指导书资料
《操作系统原理》实验指导书 班级：_______________ 学号：_______________ 姓名：_______________ 山东建筑大学管理工程学院 信息管理与信息系统教研室
目录 引言 (1) 实验题目一 (2) 实验题目二 (4) 实验题目三 (6) 实验题目四 (8) 实验题目五 (10) 实验题目六 (12)
引言 操作系统是信息管理与信息系统专业一门重要的专业理论课程，了解和掌握操作系统的基本概念、功能和实现原理，对认识整个计算机系统的工作原理十分重要。 操作系统实验是操作系统课程的一个重要组成部分，通过试验环节的锻炼使同学们不仅能够对以前的所学过的基础知识加以巩固，同时能够通过上机实验，对操作系统的抽象理论知识加以理解，最终达到融会贯通的目的，因此，实验环节是同学们理解、掌握操作系统基本理论的一个重要环节。 本实验指导书，根据教材中的重点内容设定了相应的实验题目，由于实验课程的学时有限，我们规定了必做题目和选做题目，其中必做题目必须在规定的上机学时中完成，必须有相应的预习报告和实验报告。选做题目是针对有能力或感兴趣的同学利用课余时间或上机学时的剩余时间完成。
实验题目一：模拟进程创建、终止、阻塞、唤醒原语 一、题目类型：必做题目。 二、实验目的：通过设计并调试创建、终止、阻塞、唤醒原语功能，有助于对操作系统中进 程控制功能的理解，掌握操作系统模块的设计方法和工作原理。 三、实验环境： 1、硬件：PC 机及其兼容机。 2、软件：Windows OS ，Turbo C 或C++、VC++、https://www.360docs.net/doc/3e17351903.html, 、Java 等。 四、实验内容： 1、设计创建、终止、阻塞、唤醒原语功能函数。 2、设计主函数，采用菜单结构（参见后面给出的流程图）。 3、设计“显示队列”函数，目的能将就绪、阻塞队列中的进程信息显示在屏幕上，以供 随时查看各队列中进程的变化情况。 五、实验要求： 1、进程PCB 中应包含以下内容： 2、系统总体结构： 其中： 进程名用P1,P2标识。 优先级及运行时间：为实验题目二做准备。 状态为：就绪、运行、阻塞，三种基本状态。 指针：指向下一个PCB 。
基础工业工程实验指导书(完整版)
实验1 流程程序分析 一、实验目的 1、学会用程序分析符号、记录并绘制某产品（或零件、服务）的流程程序图。 2、学会用“5W1H”分析（完成了什么？何处做？何时做？由谁做？如何做？为什么要这样做？）技术发掘问题，用“ECRS”原则来改进程序。 二、实验说明 1、流程程序分析是以产品或零件的加工全过程为对象，运用程序分析技巧对整个流程程序中的操作、搬运、贮存、检验、暂存五个方面加以记录和考查、分析。流程程序分析是对生产现场的宏观分析，但它比工艺流程更具体、内容更详细，用途更广泛。 2、运用“5W1H”提问技术，对“操作”、“搬运”、“贮存”、“检验”、“暂存”五个方面进行考查、逐项提问，从而达到考查、分析、发掘问题的目的。 3、在发掘问题的基础上，应用取消、合并、重排、简化四大原则来建立新的程序。 三、实验器材 电子天平、电子秒表、计算器、胶带台、胶带、胶水、记录板、A4纸、包装纸、物流箱等。 四、实验分组 5~6人一组，1人模拟顾客，1人模拟邮局业务员，1人使用记录板记录，1人使用电子秒表测时，其他人认真观察，做些辅助工作。 五、实验内容及步骤 本实验模拟邮局邮包发送流程，可参考下列流程进行： （1）顾客到达。（流程分析起点）； （2）询问业务； （3）等待顾客填单； （4）从顾客手中接邮包和填好的包裹单；
（5）包装邮寄物； （6）称重； （7）使用计算器计算邮资；（2元起价，含200克，200克以上按1分/克计算邮资） （8）向顾客收取邮资； （9）登帐（实为计算机操作，这里用手工记账代替）； （10）贴包裹单； （11）贴邮票； （12）将包裹放入邮件暂存箱； （13）把包裹单第二联交顾客； （14）顾客离开，服务结束。 实验时，先模拟1~2遍，然后负责记录的同学使用流程图符号记录“邮局业务员”的实际工作流程，绘制流程程序分析简图。同时记录时间和移动距离等参考数据。 六、实验报告要求 使用实习报告纸或课程设计纸书写。实验报告应包含以下内容： （1）实验目的；（2）实验器材；（3）实验分组；（4）实验内容与步骤； （5）5W1H分析过程；（6）ECRS改善过程；（7）规范的以为人主的流程程序图（含现行方法和改善方法）。（8）对分析改善进行总结。
(完整版)离散数学实验指导书及其答案
实验一命题逻辑公式化简 【实验目的】加深对五个基本联结词（否定、合取、析取、条件、双条件）的理解、掌握利用基本等价公式化简公式的方法。 【实验内容】用化简命题逻辑公式的方法设计一个表决开关电路。 实验用例：用化简命题逻辑公式的方法设计一个 5 人表决开关电路，要求 3 人以上（含 3 人）同意则表决通过（表决开关亮）。 【实验原理和方法】 （1）写出5人表决开关电路真值表，从真值表得出5 人表决开关电路的主合取公式（或主析取公式），将公式化简成尽可能含五个基本联结词最少的等价公式。 （2）上面公式中的每一个联结词是一个开关元件，将它们定义成 C 语言中的函数。 （3）输入5人表决值（0或1），调用上面定义的函数，将5人表决开关电路真值表的等价公式写成一个函数表达式。 （4）输出函数表达式的结果，如果是1，则表明表决通过，否则表决不通过。 参考代码： #include
微机原理及应用实验
实验报告1 实验项目名称：I/O地址译码；简单并行接口同组人： 实验时间：实验室：微机原理实验室K2-407 指导教师：胡蔷 一、实验目的： 掌握I/O地址译码电路的工作原理，简单并行接口的工作原理及使用方法。 二、预备知识： 输入、输出接口的基本概念，接口芯片的（端口）地址分配原则，了解译码器工作原理及相应逻辑表达式，熟悉所用集成电路的引线位置及各引线用途；74LS245、74LS373的特性及作用。 三、实验内容245输入373输出 使用Protues仿真软件制作如下电路图，使用EMU8086编译软件编译源程序，生成可执行文件（nn . exe），在Protues仿真软件中加载程序并运行，分析结果。 编程实现：读8个开关的状态，根据输入信号控制8个发光二极管的亮灭。 图1-1 245输入373输出 四、程序清单
五、实验结果 六、结果分析 七、思考题： 1、如果用74LS373作输入接口，是否可行？说明原因；用74LS245作输出接口，是否可行？说明原因。
实验报告2 实验项目名称：可编程定时器/计数器；可编程并行接口同组人： 实验时间：实验室：微机原理实验室K2-407 指导教师：胡蔷 一、实验目的： 掌握8253的基本工作原理和编程应用方法。掌握8255的工作原理及使用方法。 二、预备知识： 8253的结构、引脚、控制字，工作方式及各种方式的初始化编程及应用。 8255的内部结构、引脚、编程控制字，工作方式0、1、2的区别，各种方式的初始化编程及应用。 三、实验内容： ⑴8253输出方波 利用8253的通道0和通道1，设计产生频率为1Hz的方波。设通道0的输入时钟频率为2MHz，8253的端口地址为40H，42H，44H，46H。通道0的输入时钟周期0.5μs，其最大定时时间为：0.5μs×65536 = 32.768ms，要产生频率为1Hz（周期= 1s）的方波，利用;一个通道无法实现。可用多个通道级连的方法，将通道0的输出OUT0作通道1的输入时钟信号。设通道0工作在方式2（频率发生器），输出脉冲周期= 10 ms，则通道0的计数值为20000（16位二进制）。周期为4 ms的脉冲作通道1的输入时钟，要求输出端OUT1输出方波且周期为1s，则通道1工作在方式3（方波发生器），计数值为100（8位;二进制）。硬件连接如图2-1。
操作系统实验指导书
实验前准备工作：Linux的安装 一. 实验目的 1．掌握Red Hat Linux操作系统的安装步骤。 2．掌握启动、关闭操作系统的方法。 二．实验准备 Red Hat Linux操作系统既可以单独安装在一个计算机系统中；也可以与其它操作系统如windows操作系统一起安装在一个计算机系统中，但注意在安装时要先装windows操作系统，再装Linux；或者利用主机的资源(如CPU、内存、硬盘)，模拟出的一台新计算机。然后在虚拟机中安装windows、Linux等系统，使用虚拟机对主机的要求比较高，建议内存512MB以上。 1．硬盘分区 理解硬盘、分区的名称： ?IDE硬盘名称: /dev/hda, /dev/hdb …… ?SCSI硬盘名称：/dev/sda, /dev/sdb …… 分区名称：/dev/hda1, /dev/hda2 …… 一个硬盘最多分4个主分区和扩展分区，扩展分区最多只能建1个，扩展分区不能直接放数据，还必须建立逻辑分区才能使用。 安装Red Hat Linux至少需要两个硬盘分区：一个或多个―Linux native‖类型的分区，一个―Linux swap‖类型的分区。即使将Linux安装在一个专门的硬盘上，或者一台不安装其他操作系统的计算机上，仍然需要为其创建分区。在安装过程中，会提示用户为Red Hat Linux 创建分区，必须保证有足够的硬盘空间来创建分区。推荐以下分区配置： （1）一个根分区 （2）一个交换分区 （3）一个/usr分区 （4）一个/home分区。 2. 安装类型 Red Hat Linux提供了三种类型的安装： （1）客户机类型安装（workstation） （2）服务器类型安装（server system） （3）自定义类型的安装（custom system） 三．实验内容 请在虚拟机中安装Linux。 1. 安装虚拟机软件 常用的虚拟机软件有Vmware和VPC，如果主机性能较好，还能同时虚拟出多台虚拟机；一台虚拟机对应主机上的一个目录，删除该目录就删除了虚拟机；该目录拷到其它电脑
电力电子实验指导书完全版范本
电力电子实验指导 书完全版
电力电子技术实验指导书 目录 实验一单相半波可控整流电路实验........................... 错误!未定义书签。实验二三相桥式全控整流电路实验........................... 错误!未定义书签。实验三单相交流调压电路实验 .................................. 错误!未定义书签。实验四三相交流调压电路实验 .................................. 错误!未定义书签。实验装置及控制组件介绍 ............................................ 错误!未定义书签。
实验一单相半波可控整流电路实验 一、实验目的 1.熟悉单结晶体管触发电路的工作原理及各元件的作用； 2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全 面分析； 3.了解续流二极管的作用； 二、实验线路及原理 熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极， 即构成如图1-1所示的实验线路。 图1-1 单结晶体管触发的单相半波可控整流电路 三、实验内容 1.单结晶体管触发电路的调试； 2.单结晶体管触发电路各点电压波形的观察； 3.单相半波整流电路带电阻性负载时Ud/U2=f（α）特性的测定； 4.单相半波整流电路带电阻电感性负载时续流二极管作用的观察；
四、实验设备 1.电力电子实验台 2.RTDL09实验箱 3.RTDL08实验箱 4.RTDL11实验箱 5.RTDJ37实验箱 6.示波器； 7.万用表； 五、预习要求 1.了解单结晶体管触发电路的工作原理，熟悉RTDL09实验箱； 2.复习单相半波可控整流电路的有关内容，掌握在接纯阻性负载和阻 感性负载时，电路各部分的电压和电流波形； 3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。 六、思考题 1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象？如何 解决？ 七、实验方法 1．单相半波可控整流电路接纯阻性负载 调试触发电路正常后，合上电源，用示波器观察负载电压Ud、晶闸管VT两端电压波形U VT，调节电位器RP1，观察α=30o、60o、90o、120o、150o、180o时的Ud、U VT波形，并测定直流输出电压Ud 和电源电压U2，记录于下表1-1中。
80x86微机原理与接口技术实验指导书
80x86微机原理与接口技术 实验指导书 长安大学信息工程学院电子信息与通信工程实验室
第1章 80X86 微机原理及其程序设计实验 本章主要介绍汇编语言程序设计，通过实验来学习80X86 的指令系统、寻址方式以及程序的设计方法，同时掌握联机软件的使用。 1.1 系统认识实验 1.1.1 实验目的 掌握TD-PITE 80X86 微机原理及接口技术教学实验系统的操作，熟悉Wmd86联机集成开发调试软件的操作环境。 1.1.2 实验设备 PC机一台，TD-PITE 实验装置一套。 1.1.3 实验内容 编写实验程序，将00H～0FH 共16 个数写入内存3000H 开始的连续16 个存储单元中。 1.1.4 实验步骤 1. 运行Wmd86 软件，进入Wmd86 集成开发环境。 2. 根据程序设计使用语言的不同，通过在“设置”下拉列表来选择需要使用的语言，如图1-1-1所示。语言选择后，下次再启动软件，语言环境保持这次的修改不变。在这里，我们选择汇编语言。 图1-1-1 语言环境选择界面 3. 语言选择后，点击新建或按Ctrl+N 组合键来新建一个文档，如图1-1-2所示。默认文件名为Wmd861。 图1-1-2 新建文件界面 4. 编写实验程序，如图1-1-3所示，并保存，此时系统会提示输入新的文件名，输完后
点击保存。 图1-1-3 程序编辑界面 5. 点击，编译文件，若程序编译无误，则输出如图1-1-4所示的输出信息，然后再点击进行链接，链接无误输出如图1-1-5所示的输出信息。 图1-1-4 编译输出信息界面图1-1-5 链接输出信息界面 6. 连接PC与实验系统的通讯电缆，打开实验系统电源。 7. 编译、链接都正确并且上下位机通讯成功后，就可以下载程序，联机调试了。可以通过端口列表中的“端口测试”来检查通讯是否正常。点击下载程序。为编译、链 接、下载组合按钮，通过该按钮可以将编译、链接、下载一次完成。下载成功后，在输出区的结果窗中会显示“加载成功！”，表示程序已正确下载。起始运行语句下会有一条绿色的背景。如图1-1-6所示。
操作系统实验-实验指导书
3 《操作系统》实验指导书 实验学时：16 适用专业：计算机科学与技术，软件技术 操作系统上机实验 一、实验目的 主要目的是配合操作系统课程的学习，模拟实现操作系统的功能，有助于对操作系统的理解，同时加强学生对系统设计、程序编写、代码调试、软件开发过程基本技能的掌握。 上机作业应作到：覆盖讲授的所有原理内容，使得学生通过上机实践对原理有更深的理解；每一道上机作业，都要求学生必须完成一个完整的、可运行的小型软件，籍此提升基本的软件开发技能。 二、实验要求 （1）上机实验之前，学生应当为每次上机的内容作好充分准备。对每次上机需要完成的题目进行认真的分析，选择合适的算法，列出实验具体步骤，写出符合题目要求的程序清单，准备出调试程序使用的数据，以便提高上机实验的效率。 （2）按照实验目的和实验内容以及思考题的要求进行上机操作。录入程序，编译调试，反复修改，直到使用要求的算法，使程序正常运行，得出正确的输出结果为止。 （3）上机作业要求提交原始代码、设计文档和可运行程序。以完整的作业包的形式提交。实验报告应当包括：实验题目，程序清单，运行结果，所选取的算法及其优缺点以及通过上机取得了哪些经验。程序清单要求格式规范，注意加注释（包含关键
字、方法、变量等），在每个模块前加注释，注释不得少于20% 三、实验内容 上机实验包括：操作系统使用、SHELL编程、进程管理、进程调度、死锁处理、存储管理、文件系统几个部分。 实验1： SHELL编程 实验目的 熟悉linux常用命令，为以后的实验打下良好基础； 熟悉vi编辑器的使用； 了解Shell程序的语法规则，能编写简单的Shell程序。 实验内容 1、使用常用的Linux命令，主要包括如下命令： date, mail, write, man, ls, cat, mv, grep, tail, head, cp, wc, pwd, who等； 2、使用vi编辑器编辑文件，熟悉vi编辑器的各种操作模式和常用命令。 3、使用vi编辑器编写一段Shell程序，取名为mycal，实现与Linux中cal命令类 似的功能，当输入： $mycal [月份名] 年时，屏幕输出指定的年月的月历。例如： $mycal October 2009 屏幕输出2009年10月的月历。 注：参数可以是英文或者是数字。 实验2：观察Linux的行为 实验目的 了解Linux proc文件系统； 加深对Linux系统的理解； 增强Linux系统管理知识。 实验内容 在Linux中，proc文件系统提供了一套在用户态检查内核状态和系统特征的机制。proc文件系统将进程的地址空间、系统的硬件信息、系统相关机制（中断、I/O）等内容全部设置为虚拟的Linux文件，为访问系统内核数据的操作提供接口。 1、以root登录系统，并进入/proc目录，键入ls命令，查看/proc下的内容，同时 查看每个文件的读写权限。 2、根据/proc下的信息，回答：CPU的类型和型号、当前Linux版本、从启动到当 前时刻所经过的时间、当前内存状态。
优化设计实验指导书(完整版)
优化设计实验指导书 潍坊学院机电工程学院 2008年10月 目录
实验一黄金分割法 (2) 实验二二次插值法 (5) 实验三 Powell法 (8) 实验四复合形法 (12) 实验五惩罚函数法 (19)
实验一黄金分割法 一、实验目的 1、加深对黄金分割法的基本理论和算法框图及步骤的理解。 2、培养学生独立编制、调试黄金分割法C语言程序的能力。 3、掌握常用优化方法程序的使用方法。 4、培养学生灵活运用优化设计方法解决工程实际问题的能力。 二、实验内容 1、编制调试黄金分割法C语言程序。 2、利用调试好的C语言程序进行实例计算。 3、根据实验结果写实验报告 三、实验设备及工作原理 1、设备简介 装有Windows系统及C语言系统程序的微型计算机，每人一台。 2、黄金分割法(0.618法)原理 0.618法适用于区间上任何单峰函数求极小点的问题。对函数除“单峰”外不作 其它要求，甚至可以不连续。因此此法适用面相当广。 0.618法采用了区间消去法的基本原理，在搜索区间内适当插入两点和，它们把 分为三段，通过比较和点处的函数值，就可以消去最左段或最右段，即完成一次迭代。 然后再在保留下来的区间上作同样处理，反复迭代，可将极小点所在区间无限缩小。 现在的问题是：在每次迭代中如何设置插入点的位置，才能保证简捷而迅速地找到极小点。 在0.618法中，每次迭代后留下区间内包含一个插入点，该点函数值已计算过，因此以后的每次迭代只需插入一个新点，计算出新点的函数值就可以进行比较。 设初始区间[a,b]的长为L。为了迅速缩短区间，应考虑下述两个原则：（1）等比收缩原理——使区间每一项的缩小率不变，用表示(0<λ<1)。 （2）对称原理——使两插入点x1和x2，在[a,b]中位置对称，即消去任何一边区间[a,x1]或[x2,b]，都剩下等长区间。 即有 ax1=x2b 如图4-7所示，这里用ax1表示区间的长，余类同。若第一次收缩，如消去[x2,b]区间，则有：λ=(ax2)/(ab)=λL/L 若第二次收缩，插入新点x3，如消去区间[x1,x2]，则有λ=(ax1)/(ax2)=(1-λ)L/λL
微机原理实验指导书
微机原理实验指导书汕头大学机电系摘录
实验一P1口实验及延时子程序设计 1．实验目的 利用单片机的P1口作为I/O口进行实验验证，掌握利用P1口作为输入口和输出口的编程方法，理解并掌握延时子程序的设计方法。 2．实验设备及器件 IBM PC机一台 DP-51PRO单片机综合仿真实验仪一台 3．实验内容 （1）编写一段程序，用P1口作为控制端口，使D1区的LED轮流点亮。 （2）编写一段程序，用P1.0～P1.6口控制LED，P1.7控制LED的亮和灭（P1.7接按键，按下时LED 亮，不按时LED灭）。 图 1 4．实验要求 学会使用单片机的P1口作I/O口。如果时间充裕，也可以考虑利用P3口作I/O口来做该实验。 5．实验步骤 ①用导线把A2区的J61接口与D1区的J52接口相连。原理如图1所示。 ②先编写一个延时程序。 ③将LED轮流点亮的程序编写完整并调试运行。 ④使用导线把A2区J61接口的P1.0~P1.6与D1区J52接口的LED1~LED7相连，另外A2区J61接口的P1.7与D1区J53的KEY1相连。原理如图3.2（b）所示。 ⑤编写P1.7控制LED的程序，并调试运行（按下K1看是否全亮）。 ⑥A2区J61接口P1.7与D1区J54的SW1相连,然后再运行程序，拨动开关SW1查看结果。
6．实验预习要求 阅读附录内容，理解实验的硬件结构。可以先把程序编好，然后在Keil C51环境下进行软件仿真。 7．实验参考程序 程序1： ORG 8000H ；此为硬件仿真调试程序，使用软件仿真或直接运行，应改为0000H LJMP M ain ORG 8100H ；此为硬件仿真调试程序，使用软件仿真或直接运行，应改为0100H Main: MOV A,#0FFH CLR C MainLoop: CALL Delay RLC A MOV P1,A ；把A的值输出到P1口 SJMP MainLoop Delay: MOV R7, #0 ；延时 Loop: MOV R6, #0 DJNZ R6, $ DJNZ R6, $ DJNZ R6, $ DJNZ R7, Loop RET ； END 程序2： ORG 8000H ；此为硬件仿真调试程序，使用软件仿真或直接运行，应改为0000H LJMP Main ORG 8100H ；此为硬件仿真调试程序，使用软件仿真或直接运行，应改为0100H Main：JB P1.7，SETLED ；按键没有按下时，跳转到SETLED CLRLED: CLR P1.0 CLR P1.1 CLR P1.2 CLR P1.3 CLR P1.4 CLR P1.5 CLR P1.6 SJMP Main SETLED： SETB P1.0 SETB P1.1
《计算机操作系统》实验指导书
《计算机操作系统》 实验指导书 （适合于计算机科学与技术专业） 湖南工业大学计算机与通信学院 二O一四年十月
前言 计算机操作系统是计算机科学与技术专业的主要专业基础课程，其实践性、应用性很强。实践教学环节是必不可少的一个重要环节。计算机操作系统的实验目的是加深对理论教学内容的理解和掌握，使学生较系统地掌握操作系统的基本原理，加深对操作系统基本方法的理解，加深对课堂知识的理解，为学生综合运用所学知识，在Linux环境下调用一些常用的函数编写功能较简单的程序来实现操作系统的基本方法、并在实践应用方面打下一定基础。要求学生在实验指导教师的帮助下自行完成各个操作环节，并能实现且达到举一反三的目的，完成一个实验解决一类问题。要求学生能够全面、深入理解和熟练掌握所学内容，并能够用其分析、设计和解答类似问题；对此能够较好地理解和掌握，并且能够进行简单分析和判断；能够熟练使用Linux用户界面；掌握操作系统中进程的概念和控制方法；了解进程的并发，进程之间的通信方式，了解虚拟存储管理的基本思想。同时培养学生进行分析问题、解决问题的能力；培养学生完成实验分析、实验方法、实验操作与测试、实验过程的观察、理解和归纳能力。 为了收到良好的实验效果，编写了这本实验指导书。在指导书中，每一个实验均按照该课程实验大纲的要求编写，力求紧扣理论知识点、突出设计方法、明确设计思路，通过多种形式完成实验任务，最终引导学生有目的、有方向地完成实验任务，得出实验结果。任课教师在实验前对实验任务进行一定的分析和讲解，要求学生按照每一个实验的具体要求提前完成准备工作，如：查找资料、设计程序、完成程序、写出预习报告等，做到有准备地上机。进行实验时，指导教师应检查学生的预习情况，并对调试过程给予积极指导。实验完毕后，学生应根据实验数据及结果，完成实验报告，由学习委员统一收齐后交指导教师审阅评定。 实验成绩考核： 实验成绩占计算机操作系统课程总评成绩的20%。指导教师每次实验对学生进行出勤考核，对实验效果作记录，并及时批改实验报告，综合评定每一次的实验成绩，在学期终了以平均成绩作为该生的实验成绩。有以下情形之一者，实验成绩为不及格： 1.迟到、早退、无故缺勤总共3次及以上者； 2.未按时完成实验达3次及以上者； 3.缺交实验报告2次及以上者。

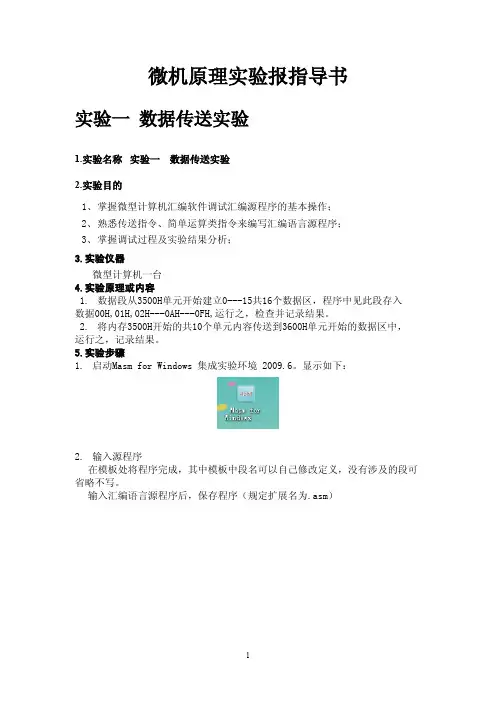

2013微机原理实验指导书
微机原理实验报指导书 实验一数据传送实验 1.实验名称实验一数据传送实验 2.实验目的 1、掌握微型计算机汇编软件调试汇编源程序的基本操作； 2、熟悉传送指令、简单运算类指令来编写汇编语言源程序； 3、掌握调试过程及实验结果分析； 3.实验仪器 微型计算机一台 4.实验原理或内容 1.数据段从3500H单元开始建立0---15共16个数据区，程序中见此段存入 数据00H,01H,02H---0AH---0FH,运行之，检查并记录结果。 2.将内存3500H开始的共10个单元内容传送到3600H单元开始的数据区中，运行之，记录结果。 5.实验步骤 1.启动Masm for Windows 集成实验环境2009.6。显示如下： 2.输入源程序 在模板处将程序完成，其中模板中段名可以自己修改定义，没有涉及的段可省略不写。 输入汇编语言源程序后，保存程序（规定扩展名为.asm）
3.汇编 编译/汇编成目标文件，单击运行菜单下“编译成目标文件（obj）”,等待系统汇编，若有错误，修改再编译，直至无错误为止。
4.连接 生成可执行文件。单击运行菜单下“生成可执行文件（exe）”，等待系统对汇编生成的.obj文件进行连接，生成相应的可执行文件。若有错误，修改错误重复3和4操作，直至无错误为止。
5.在DEBUG调试环境下进行程序的调试 1、反汇编。u回车 -u0000回车 2、单步运行。-T=0000回车 -T回车 3、连续运行。G=起始偏移地址结束偏移地址 4、内存单元内容显示。-Dds:3500回车 5、内存单元内容的修改。-EDS：3500回车.键入修改后内容再空格 完成后回车 6、查看修改寄存器。-R回车 -R跟寄存器名，显示寄存器内容：后可跟修改内容 -R IP 可查看修改IP值 7、退出debuf。Q命令 6.数据与结果 将运行结果记录于此处
Linux操作系统实验指导书
《Linux系统管理与维护》实验指导书 实验一初识Linux操作系统 一实验名称 初识Linux操作系统 二实验目的与要求 掌握Linux的启动、登录与注销。 三实验内容 1.以root用户和普通用户两种不同身份登录Linux，说出其登录后得差异。 2.图形模式下的注销、重启与关机。 3.学会在虚拟机上登录和注销Linux。 四操作步骤与结果分析 五问题与建议
实验二Linux的桌面应用 一实验名称 Linux的桌面应用 二实验目的与要求 熟悉Linux操作系统桌面环境 熟悉Linux文件系统及常用的操作 掌握Linux下使用外部存储设备、网络设备 掌握Linux下安装应用程序 三实验内容 1.查看GNOME提供的“应用程序”、“位置”或者“系统”菜单，运行其中的应用程 序和工具。 2.查看Linux文件目录结构，学会常用的文件目录操作，如复制、粘贴、移动、删 除、更名、创建文档、创建文件夹等。 3.练习在Linux下使用光盘和U盘。 4.学会网络配置，使计算机能够进行网络浏览等操作。 5.学会在Linux下安装新的应用软件。 四操作步骤与结果分析 五问题与建议
实验三Linux操作系统的安装 一实验名称 Linux操作系统的安装 二实验目的与要求 掌握安装Linux操作系统 三实验内容 1.通过学习《项目五Linux操作系统的安装及远程服务》的内容，学会如何安装Linux。 环境：windows 系统、vmware虚拟机、Redhat Linux镜像光盘。 通过安装向导将安装分为两步：1、基本安装，2、配置及具体安装。 在第一阶段重点如何分区，在第二阶段重点掌握如何设置密码及安装桌面环境。四操作步骤与结果分析 五问题与建议
(完整版)汽车构造实验指导书(精)
汽车构造实验指导书 李国政编 青岛大学机电工程学院车辆工程系 2006年2月
前言 汽车整车拆装实训课是汽车专业的重要实践环节，它与课堂讲授课密切配合，共同完成教学大纲规定的教学任务。通过实训课，使同学们建立汽车整车构造的实物概念，进一步巩固课堂讲授的知识，更深入的了解汽车各总成部件构造细节及名称，熟悉汽车部件的拆装及操作工艺，为后继专业课程及专业性实习打下基础。 实训课的目的是配合课堂教学、结合实物系统的分解观察掌握汽车主要零部件的功能、组成、结构、类型和工作原理。 实训课的教学内容包括实物讲授和拆装观察分析两部分。 实物讲授是由于有些内容受条件限制，在课堂上难以讲清，故安排在实验课中结合实物进行讲授。 拆装观察是对完整的实物或重要总成分解成零件，然后分析观察零件的形状，安装定位基准，各部件的关系，调整方法和装配工艺，培养学生的实际动手能力和思考分析能力。 为使实训课顺利进行，对学生提出以下要求： 1．实训前要全面复习课堂讲授的有关内容，记住其主要内容。 2．实训中听从教师指导、严格遵守实验室各项规章制度，注意安全。 3．爱护实训教具及设备，与实验课无关的设备不要乱动。 4．在实训中要认真观察分析各零部件，要勤学多问，总结实训收获，认真完成实训报告。 实训地点：车辆实验室
实训一汽车及发动机的总体构造 一、目的 1．通过实训对汽车的组成、总布置型式以及各总成有一个初步认识； 2．了解各组成部分的基本功用及在结构上的相互联系； 3．初步了解不同类型的汽车的结构特征。 二、基础知识 1．汽车总体构造 汽车由许多不同的装置和部件组成，其结构型式和安装位置多种多样。汽车所用的动力装置不同时，其总体构造差异很大。汽车主要由发动机、底盘、车身和电气设备等四部分组成。小轿车还装有空调和其他附属设备。 （1）发动机 使供入其中的燃油燃烧产生动力，是汽车行驶的动力源泉。 （2）底盘 接受发动机的动力，使汽车正常行驶。由传动系、行驶系、转向系和制动系组成。 行驶系—安装部件、支承全车并保证行驶。由车架、车桥、车轮和悬架等组成。 转向系—保证汽车按驾驶员选定的方向行驶。由转向器和转向传动机构组成。 制动系—使汽车能减速行驶以至停车，并保证汽车能可靠停驻。 （3）车身 用以安置驾驶员、乘客或货物。客车和轿车是整体车身；普通货车 车身由驾驶室和货箱组成。 (4) 电气设备 由电源和用电设备组成，包括发电机、蓄电池、起动系、点火系以及汽车的照明、信号装置和仪表等。此外，在现代汽车上愈来愈多装用的各种电子设备：微处理机、中央计算机系统及各种人工智能装置(自诊、防盗、巡航、防抱死、车身高度自调等)，显著地提高了汽车的使用性能。 三、实训内容 1．长安6331A型微型客车及日本五十铃的总体结构。 2．北内109发动机、天津夏利轿车发动机及日本皇冠3.0发动机的总体构造。 3．CA1091及桑塔纳汽车模型及部件模型的观察。 四、实训报告 汽车的布置型式通常有几种，各有何优点？实验中各车采取何种布置型式？试述原因。
微机原理与接口技术实验指导书1_[1]...
微机原理与接口技术实验指导书 编者：王亭岭 华北水利水电学院 电气学院自动化教研室 二零一二年三月
目录 实验一标志寄存器应用 (1) 实验二指令寻址方式练习 (4) 实验三分支结构程序设计 (6) 实验四循环结构程序设计 (7) 实验五子程序结构程序设计 (8) 实验六DOS系统功能调用程序设计 (10) 实验七BIOS中断调用程序设计 (12) 实验八定时器中断程序设计 (14)
实验一标志寄存器应用 一、实验目的与要求 1．掌握汇编程序的编译过程； 2．掌握8086的标志寄存器的特点。 二、实验内容 微型计算机（80x86系列）。 四、实验参考程序 DATA SEGMENT A DW 123 B DW 456 SUM DW ? DATA ENDS CODE SEGMENT ASSUME CS:CODE , DS:DATA START: MOV AX , DATA MOV DS , AX MOV AX , A SUB AX , B MOV SUM , AX MOV AH,4CH INT 21H CODE ENDS END START 五、实验步骤 步骤一、用鼠标单击开始菜单，单击运行。如下图所示：
步骤二、在运行窗口中键入cmd，回车进入命令提示符。如下图所示： 步骤三、在命令提示符中编译汇编源程序并连接*.obj文件。如下图所示：1．C:\>D: 回车 2．D:\ >CD MASM 回车 3．D:\MASM>MASM SY1.ASM 回车 4．D:\MASM>LINK SY1.OBJ 回车
步骤四、在命令提示行中运行并调试汇编程序。如下图所示：1．D:\MASM>SY1.EXE 回车 2．D:\MASM>DEBUG SY1.EXE 回车 六、实验结论 1．程序运行后变量SUM的值是多少？ 2．程序运行前后标志寄存器的各标志位有何变化？ 3．分析实验结果及所遇到的问题，并说明解决的方法。
管理信息系统课程实验指导书2017版
《管理信息系统》课程 上机指导书 学生姓名 指导教师 所属学院 专业班级 经济与管理学院 2017年2月16日
实验一 认识管理信息系统 一、实验目的 （1）能够对管理信息系统有初步的认识； （2）通过网络了解管理信息系统的应用动态。 二、实验内容 （1）网络搜索管理信息系统的动态，以一个系统为主，熟悉该系统的功能 （2）分析各模块中应设计的数据表。 （5）提交书面实验报告。 四、实验步骤 1、根据网上搜索，选定一个具体管理信息系统作为对象(如淘宝平台，本校图书管理系统，教务管理系统)； 2、了解各模块的功能并分析各模块中具有的数据表。 五、实验环境（硬/软件要求）：微机：每人1台 六、实验报告要求 （1）每个学生完成一份实验报告； （2）实验报告的内容包括：实验内容及目的，操作步骤及运行结果； （3）在实验报告的最后写明实验体会和实验中存在的问题。
实验一 ***管理信息系统规划 一、实验目的 通过对*管理信息系统开发，让学生了解管理信息系统规划工作的重点，掌握系统规划报告说明书的写作能力。 二、实验内容 (1)根据网上搜索了解管理信息系统的应用动态(如淘宝平台，本校图书管理系统，教务管理系统)，选定一个具体管理信息系统作为后续研发对象。 (2)进行***管理信息系统总体规划工作：以整个系统为分析对象，确定系统的总体目标、总要求、主要功能结构、性能要求、投资规模、资源分配、可行性等，对系统进行全面规划。本规划内容要求完成以下内容： （1）背景 （2）现行业务状况，存在的问题 （3）说明项目开发的目标（功能、服务范围和质量） （4）项目的可行性分析 （5）拟采用的信息系统的方法 （6）项目小组的角色分配 （7）项目开发过程时间进度、人员、资金安排 三、实验环境 硬/软件要求：微机：每人1台；软件：Windows XP，Office2003或以上（包括Access）四、实验报告 学生提交一份***管理信息系统系统规划书 规划书提交要点： 一、背景 二、现行业务状况，存在的问题 三、说明项目开发的目标和约束 四、项目的可行性分析 五、拟采用的信息系统的方法 六、项目小组的角色分配 七、项目开发过程时间进度、人员、资金安排
微机原理实验指导书(学生)
昆明理工大学微机原理及程序设计 实验指导书 段绍米编 昆明理工大学信息工程与自动化学院 自动化系 2013年10月
微机原理实验实验要求及运行环境 1、实验要求与注意事项： 交纸质版实验报告，实验要求： 2、实验运行环境 在电脑中装ASM Masm for windows 集成实验环境2008。双击图标打开ASM MasM for windows 集成实验环境运行工作界面，输入实验程序代码，调试、改错、保存、运行、查看结果，进行记录。
运行结果显示：
实验一两个多位十进制数相加的实验 一、实验目的 1、学习数据传送和算术运算指令的用法。 2、熟悉在PC机上建立、汇编、链接、调试和运行8088汇编语言程序的过程。 二、实验内容 将两个多位十进制数相加。要求被加数均以ASCII码形式各自顺序存放在以DA TA1和DA TA2为首的5个内存单元中（低位在前），结果送回DATA1处。 三、程序框图
四、程序清单 CRLF MACRO ;宏定义，宏名：CRLF MOV DL, 0DH ;把0DH给DL MOV AH, 02H ; 把02H给AH INT 21H ;系统功能调用——实现回车功能 MOV DL, 0AH ;把0AH给DL MOV AH, 02H ; 把02H给AH INT 21H ;系统功能调用——实现换行功能ENDM ;宏定义结束——本段实现回车换行功能 DATA SEGMENT;数据段定义，段名DATA DATA1 DB 33H, 39H, 31H, 37H, 34H;变量DATA1中装入加数 DATA2 DB 36H, 35H, 30H, 38H, 32H;变量DATA2中装入被加数 DATA ENDS;数据段定义结束——本段实现了两个数据的定义 STACK SEGMENT STA DB 20 DUP(?) TOP EQU LENGTH STA STACK ENDS CODE SEGMENT ASSUME CS:CODE, DS:DATA, SS:STACK, ES:DATA START: MOV AX, DATA MOV DS, AX MOV AX, STACK MOV SS, AX MOV AX, TOP MOV SP, AX MOV SI, OFFSET DA TA2 MOV BX, 05 CALL DISPL CRLF MOV SI, OFFSET DA TA1 MOV BX, 05 CALL DISPL CRLF MOV DI, OFFSET DATA2 CALL ADDA MOV SI, OFFSET DA TA1 MOV BX, 05 CALL DISPL CRLF MOV AX, 4C00H INT 21H DISPL PROC NEAR
Linux操作系统实验指导书-4磁盘
《Linux操作系统》实验指导书
实验四 实验题目：磁盘管理 实验目的：熟悉并掌握磁盘管理常用命令；掌握利用虚拟机增加新硬盘，使用fdisk对磁盘分区操作；熟悉和了解磁盘显示信息内容；掌握使用卷组进行磁盘管理操作。 实验类型：综合 实验要求：必修 仪器设备：计算机 实验内容、方法、步骤： 1，使用GUI方式建立用户user01，具体属性如下： 登录shell为/bin/bash, 主目录/user01, 用户id: 520, 用户组grp01 2，使用修改配置文件方式建立用户user02，具体属性如下： 登录shell为/bin/bash, 主目录/user02, 用户id: 530, 用户组grp02 3，使用命令方式建立用户user03，具体属性如下： 登录shell为/bin/bash, 主目录/user03, 用户id: 530, 用户组grp03，附属组grp02 4，对user01，user02，user03，设置密码并登录。 一、磁盘和分区信息查看 1 fdisk查看当前系统硬盘及分区情况，在实验报告中说明当前的磁盘容量，分区数量、名称和大小，分区挂载点，分区使用方式（卷组名称、逻辑卷名称和大小）。 步骤：fdisk –l 2 显示当前文件系统使用情况，在实验报告中说明当前主要文件系统信息及使用情况（包括主要文件系统名称、挂载点、容量、使用量及百分比等）
步骤：df –h 二、添加新硬盘 内容：关闭虚拟机操作系统，添加2块硬盘，大小分别为5G和10G。开机后查看新硬盘是否成功添加。 步骤： 1 关机：init 0 2 添加新硬盘：右键单击虚拟机，选择setting（设置）。在Add中按照要求添加2块新硬盘（HardDisk） 3 开机后，打开终端。输入命令fdisk –l 或ls /dev/sd*查看新硬盘是否添加成功。 三、对新添加硬盘进行分区 内容： 1. 将第二块硬盘sdb分区（5G），要求分区1（sdb1）为主分区，类型为swap （82），大小为500M；分区2（sdb2）为主分区，类型为linux（83），大小为2G；分区3为扩展分区（sdb3），大小为sdb所有剩余容量；分区5为逻辑分区，类型为lvm（8e），大小为2G。分区后，查看sdb新添加所有分区，将截图添加到实验报告中。 2. 将第三块硬盘sdc分区（10G），要求分区1（sdc1）为扩展分区，大小为10G；
