【CN209486405U】一种光学模组中光学平片的装调系统【专利】

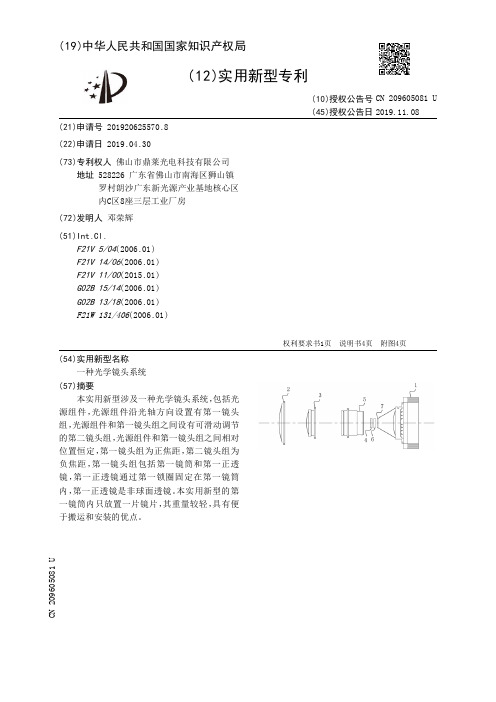

【CN209605081U】一种光学镜头系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920625570.8(22)申请日 2019.04.30(73)专利权人 佛山市鼎莱光电科技有限公司地址 528226 广东省佛山市南海区狮山镇罗村朗沙广东新光源产业基地核心区内C区8座三层工业厂房(72)发明人 邓荣辉 (51)Int.Cl.F21V 5/04(2006.01)F21V 14/06(2006.01)F21V 11/00(2015.01)G02B 15/14(2006.01)G02B 13/18(2006.01)F21W 131/406(2006.01)(54)实用新型名称一种光学镜头系统(57)摘要本实用新型涉及一种光学镜头系统，包括光源组件，光源组件沿光轴方向设置有第一镜头组，光源组件和第一镜头组之间设有可滑动调节的第二镜头组，光源组件和第一镜头组之间相对位置恒定，第一镜头组为正焦距，第二镜头组为负焦距，第一镜头组包括第一镜筒和第一正透镜，第一正透镜通过第一锁圈固定在第一镜筒内，第一正透镜是非球面透镜。
本实用新型的第一镜筒内只放置一片镜片，其重量较轻，具有便于搬运和安装的优点。
权利要求书1页 说明书4页 附图4页CN 209605081 U 2019.11.08C N 209605081U权 利 要 求 书1/1页CN 209605081 U1.一种光学镜头系统，包括光源组件(1)，其特征在于：所述光源组件(1)沿光轴方向设置有第一镜头组(2)，所述光源组件(1)和第一镜头组(2)之间设有可滑动调节的第二镜头组(3)，所述光源组件(1)和第一镜头组(2)之间相对位置恒定，所述第一镜头组(2)为正焦距，所述第二镜头组(3)为负焦距，所述第一镜头组(2)包括第一镜筒(21)和第一正透镜(22)，所述第一正透镜(22)通过第一锁圈(23)固定在第一镜筒(21)内，所述第一正透镜(22)是非球面透镜。
【CN209343045U】一种可调瞳距的AR光学模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209629.5(22)申请日 2019.02.19(73)专利权人 深圳市科比翼科技有限公司地址 518000 广东省深圳市龙岗区龙岗街道龙新社区沙背沥盈科利工业园G6栋1楼(72)发明人 张桥荣 (74)专利代理机构 深圳市科冠知识产权代理有限公司 44355代理人 王海骏 梁珣(51)Int.Cl.G02B 27/01(2006.01)(54)实用新型名称一种可调瞳距的AR光学模组(57)摘要本实用新型涉及可调瞳距的AR光学模组，包括左成像组件、右成像组件和主框架；主框架上设置有瞳距调节机构；主框架包括安装板；瞳距调节机构包括横向的套管、调节螺母和两个调节柱；两个调节柱通过拉绳连接，分别与左成像组件和右成像组件可拆卸连接；套管中间位置设置有贯穿孔；安装板上设置有过孔；调节螺母的杆部设置有横向通孔；套管内设置有弹簧，弹簧两端分别与两个调节柱的端部紧挨；安装板上设置有滑动连接左成像组件以及右成像组件的滑轨，滑轨方向与套管长度方向一致；安装板上还设置有两个抵紧螺丝，以及两个螺孔；既可以针对正常人群的瞳距进行调节，又可以针对于存在斜视等非正常人群瞳距进行调节，提高了调节的适应性。
权利要求书1页 说明书3页 附图1页CN 209343045 U 2019.09.03C N 209343045U权 利 要 求 书1/1页CN 209343045 U1.一种可调瞳距的AR光学模组，包括左成像组件、右成像组件和主框架；其特征在于，所述主框架上设置有瞳距调节机构；所述主框架包括安装板；所述瞳距调节机构包括与所述安装板固定连接的横向的套管、调节螺母和两个分别伸入所述套筒的两端开口的调节柱；两个所述调节柱相靠近的一端端部通过拉绳连接，相远离的一端分别与所述左成像组件和所述右成像组件可拆卸连接；所述套管中间位置设置有与所述调节螺母的杆部配合的贯穿孔，所述贯穿孔与所述套管内部空间连通；所述安装板上设置有与所述调节螺母的杆部配合的过孔；所述调节螺母的杆部设置有供所述拉绳通过的横向通孔；所述套管内设置有弹簧，所述弹簧两端分别与两个所述调节柱的端部紧挨；所述安装板上设置有滑动连接所述左成像组件以及所述右成像组件的滑轨，所述滑轨方向与所述套管长度方向一致；所述安装板上还设置有两个分别抵紧所述左成像组件和所述右成像组件的抵紧螺丝，以及两个与所述抵紧螺丝一一对应的螺孔。

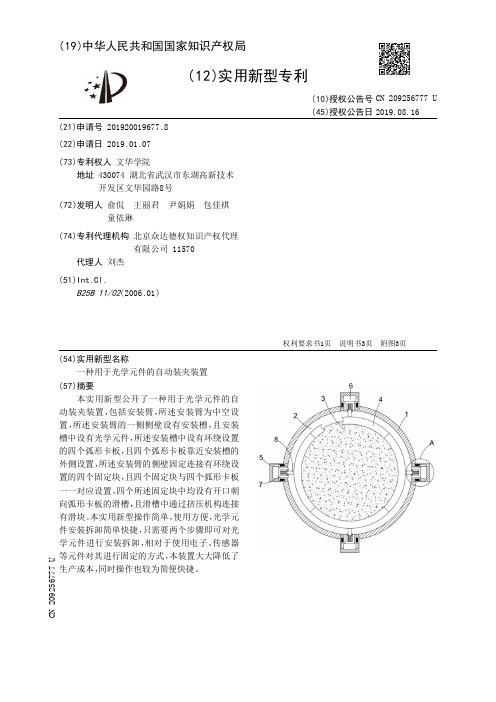

【CN209256777U】一种用于光学元件的自动装夹装置【专利】
背景技术 [0002] 元件即是小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产 品中通 用；常指电 器、无线电 、仪表等工业的 某些零件 ，如电 容、晶体管、游丝、发条等。现有 的 一些光学元件采 用电 子、传感器等元件对其进行自 动装夹 ，虽大大提高了光学元件的 安 装效率，但采用电子、传感器等元件的成本较高，维护麻烦。 [0003] 现有光学元件的自动装夹装置虽大大提高了光学元件的安装效率，但采用电子、 传感器等元件的成本较高 ，维护麻烦 ；为此 ，我 们提出一种用于光学元件的自 动装夹装置来 解决上述问题。
权利要求书1页 说明书3页 附图3页
CN 209256777 U
CN 209256777 U
权 利 要 求 书
1/1 页
1 .一种用于光学元件的自动装夹装置，包括安装臂(1) ，其特征在于，所述安装臂(1)为 中空设置，所述安装臂(1)的一侧侧壁设有安装槽(2) ，且安装槽(2)中设有光学元件(3)，所 述安装槽(2)中设有环绕设置的四个弧形卡板 (4) ，且四个弧形卡板 (4) 靠近安装槽 (2)的外 侧设置 ，所述安装臂(1)的侧壁固定连接有环绕设置的四个固定块 (5) ，且四个固定块 (5) 与 四个弧形卡板(4)一一对应设置，四个所述固定块(5)中均设有开口朝向弧形卡板(4)的滑 槽(6) ，且滑槽(6)中通过挤压机构连接有滑块(7)，所述滑块(7)远离固定块(5)的一端通过 弹性机构连接有连接杆(8) ，且四个连接杆(8)靠近弧形卡板(4)的一侧侧壁分别与相应的 弧形卡板(4)固定连接，四个所述滑块(7)的侧壁均固定连接有弹性片(9) ，且固定块(5)的 侧壁设有与滑槽(6)连通的条形开口(10) ，所述弹性片(9)贯穿条形开口(10)并与安装臂 (1)的侧壁固定连接 ，所述安装臂(1)上套设有紧固套(11) ，且紧固套(11) 与弹性片(9) 相抵 设置，所述紧固套(11)的内壁设有内螺纹(12) ，且安装臂(1)的侧壁设有与内螺纹(12)螺纹 连接的外螺纹(13)。
一种平行光源装调系统[发明专利]
![一种平行光源装调系统[发明专利]](https://img.taocdn.com/s3/m/2feabfadb307e87100f696b6.png)
专利名称：一种平行光源装调系统专利类型：发明专利
发明人：杨相军,刘敏,邹波
申请号：CN202011625835.8
申请日：20201230
公开号：CN112577714A
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本发明公开了一种平行光源装调系统，包括光源、控制单元、夹持旋转单元、测试靶面和光斑检测系统，所述光斑检测系统的检测中心对准所述测试靶面的中心；所述夹持旋转单元包括夹持支座和设置于所述夹持支座上的夹持组件，所述夹持组件用于夹持所述光源；所述控制单元连接所述夹持组件和所述光斑检测系统，用于依据所述光斑检测系统的反馈数据控制所述夹持组件的夹持动作，以使光源的中心光轴与测试靶面的中心轴同轴。
本发明提供了一种平行光源装调系统，利用夹持组件夹持光源，并依据光斑检测系统的反馈以控制调整夹持组件的夹持动作，从而能确保光源的中心光轴与测试靶面的中心轴同轴，进一步提高了检测结果的准确性。
申请人：东莞市沃德普自动化科技有限公司
地址：523000 广东省东莞市南城区新基路的新基地科技创意园北区E栋第一层101室
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：王云晓
更多信息请下载全文后查看。
一种光学镜头自动装调装置及方法[发明专利]
![一种光学镜头自动装调装置及方法[发明专利]](https://img.taocdn.com/s3/m/df379ce86e1aff00bed5b9f3f90f76c661374c08.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810587097.9(22)申请日 2018.06.06(66)本国优先权数据201810187123.9 2018.03.07 CN(71)申请人 北京理工大学地址 100081 北京市海淀区中关村南大街5号(72)发明人 叶鑫 张之敬 周登宇 张恒 金鑫 赵一锦 (74)专利代理机构 北京理工大学专利中心11120代理人 李爱英 郭德忠(51)Int.Cl.G02B 27/62(2006.01)(54)发明名称一种光学镜头自动装调装置及方法(57)摘要本发明提供了一种光学镜头自动装调装置及方法，能够实现多种光学器件的自动化夹持和定心装调。
本发明光学镜头自动装调装置，集成了光学镜头的对位与定心装调，所述装置包括夹持和待装配件、上料模块、夹持模块、同轴对位模块、光学定心模块和辅助模块，通过各个部分的协调合作，完成精密光学镜头的装调，实现多透镜、隔圈的光学镜头的自动化装配。
各模块可独立或联合使用，扩展了精密光学零件装配的适用范围，具有人机协同、可重配置的特点。
本发明的光学镜头自动装调装置的装调方法中通过十字分划板，针对透镜在自准直仪的CCD相机上成像，得到透镜中心偏误差和透镜间隔，通过位姿调整，消除透镜中心偏误差，进一步提高透镜与镜筒的装配精度。
权利要求书2页 说明书6页 附图5页CN 108732780 A 2018.11.02C N 108732780A1.一种光学镜头自动装调装置，实现对待装配件与镜筒的装调，其特征在于，包括控制模块、辅助模块(1-1)、上料模块(1-2)、夹持模块(1-3)、同轴对位模块(1-4)以及光学定心模块(1-5)；所述待装配件包括透镜以及隔圈；所述辅助模块(1-1)用于提供装置的结构支撑；所述上料模块(1-2)用于将待装配件移动至设定位置供夹持模块(1-3)夹持；所述夹持模块(1-3)通过待装配件夹具将待装配件夹持并搬运至由光学定心模块夹持的镜筒的上方；所述同轴对位模块(1-4)用于测量待装配件和镜筒端面对位图的位姿偏差并发送给控制模块；所述光学定心模块(1-5)用于测量透镜中心偏误差并发送给控制模块；所述控制模块用于控制上料模块(1-2)和夹持模块(1-3)的运动；通过同轴对位模块(1-4)测得的位姿偏差对夹持模块进行位姿调整，使待装配件和镜筒同轴对位；通过光学定心模块(1-5)测得的透镜中心偏误差对镜筒进行位姿调整使透镜和镜筒同轴对位。

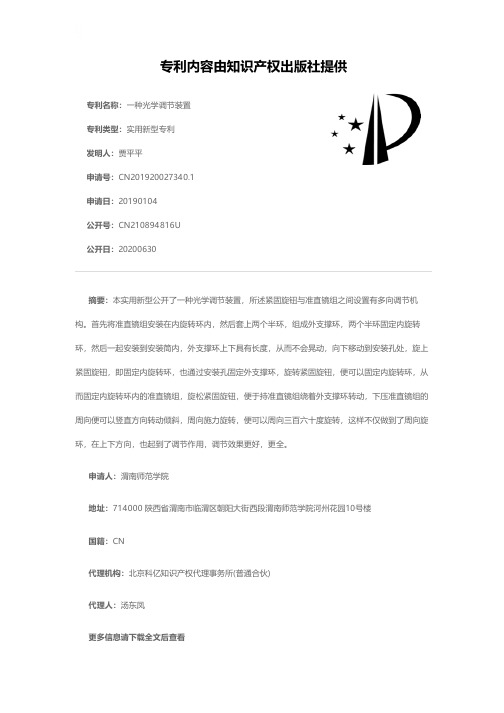

一种光学调节装置[实用新型专利]
![一种光学调节装置[实用新型专利]](https://img.taocdn.com/s3/m/c6edbde9bed5b9f3f80f1ce5.png)
专利名称：一种光学调节装置专利类型：实用新型专利
发明人：贾平平
申请号：CN201920027340.1申请日：20190104
公开号：CN210894816U
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光学调节装置，所述紧固旋钮与准直镜组之间设置有多向调节机构。
首先将准直镜组安装在内旋转环内，然后套上两个半环，组成外支撑环，两个半环固定内旋转环，然后一起安装到安装筒内，外支撑环上下具有长度，从而不会晃动，向下移动到安装孔处，旋上紧固旋钮，即固定内旋转环，也通过安装孔固定外支撑环，旋转紧固旋钮，便可以固定内旋转环，从而固定内旋转环内的准直镜组，旋松紧固旋钮，便于持准直镜组绕着外支撑环转动，下压准直镜组的周向便可以竖直方向转动倾斜，周向施力旋转，便可以周向三百六十度旋转，这样不仅做到了周向旋环，在上下方向，也起到了调节作用，调节效果更好，更全。
申请人：渭南师范学院
地址：714000 陕西省渭南市临渭区朝阳大街西段渭南师范学院河州花园10号楼
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。
一种CTP光学系统调整装置[实用新型专利]
专利名称：一种CTP光学系统调整装置专利类型：实用新型专利
发明人：张茂辉,张来,李金玲,李乐武申请号：CN201220125535.8
申请日：20120329
公开号：CN202592920U
公开日：
20121212
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种CTP光学系统调整装置，包括滑板，滑板上通过主锁紧装置安装有镜筒，镜筒内插装有通过副锁紧装置固定在镜筒内的密排支架，镜筒和滑板上设有插装配合的定位柱孔和定位柱，滑板上安装有能推动镜筒绕定位柱相对转动的主微分头。
密排支架端部固定安装有调节架，镜筒上安装有能推动调节架绕镜筒轴线相对正转的弹性柱塞和能推动调节架绕镜筒轴线相对反转的副微分头。
镜筒上安装有带有刻度的指示板，调节架上安装有与指示板配合的指针。
采用这种结构的CTP光学系统调整装置，结构合理，调控精度高、调控方便，且操作省时省力，有助于提高制版印刷质量和效率。
申请人：潍坊华光数码设备有限公司
地址：261100 山东省潍坊市寒亭区民主街北海路西北角高新技术产业园7#楼
国籍：CN
代理机构：潍坊鸢都专利事务所
代理人：杜希现
更多信息请下载全文后查看。
【CN209262695U】一种自由拼接的可调光LED模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198587.X(22)申请日 2019.02.14(73)专利权人 深圳市法特尔光电有限公司地址 518000 广东省深圳市宝安区石岩街道石龙社区石环路2号新时代共荣工业园厂房A栋五层(72)发明人 杨荣亮 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋 谢亮(51)Int.Cl.F21K 9/20(2016.01)F21V 14/08(2006.01)F21V 19/00(2006.01)F21V 23/06(2006.01)F21V 29/503(2015.01)F21V 29/76(2015.01)F21Y 115/10(2016.01)(54)实用新型名称一种自由拼接的可调光LED模组(57)摘要本实用新型公开了一种自由拼接的可调光LED模组，包括散热片、模组灯壳、遮光板、LED模块、供电板，所述模组灯壳内设有供电板，所述模组灯壳的后侧设有散热片，所述模组灯壳的前侧面设有安装腔，所述安装腔内设有多个LED模块，所述LED模块与供电板电连接，安装腔上设有遮光板，所述模组灯壳的两侧均设有连接耳。
LED模块为可拆卸时结构，可以根据需求增加或减小LED模块的使用数量，便于更换与维护，不需要对整个模组进行更换，使用更加方便。
权利要求书1页 说明书4页 附图4页CN 209262695 U 2019.08.16C N 209262695U权 利 要 求 书1/1页CN 209262695 U1.一种自由拼接的可调光LED模组，其特征在于：包括散热片(1)、模组灯壳(2)、遮光板(3)、LED模块(4)、供电板(6)，所述模组灯壳(2)内设有供电板(6)，所述模组灯壳(2)的后侧设有散热片(1)，所述模组灯壳(2)的前侧面设有安装腔(206)，所述安装腔(206)内设有多个LED模块(4)，所述LED模块(4)与供电板(6)电连接，安装腔(206)上设有遮光板(3)，所述模组灯壳(2)的两侧均设有连接耳(201)。
【CN209493075U】一种生产光学镜片的配料装置【专利】
( 12 )实 用新型专利
(21)申请号 201920106160 .2 (22)申请日 2019 .01 .22 (73)专利权人 丹阳广丰光学器材有限公司
地址 212ቤተ መጻሕፍቲ ባይዱ00 江苏省镇江市丹阳市开发区 八纬路北侧（晓墟社区）
(72)发明人 曹小兵 (51)Int .Cl .
说 明 书
1/4 页
一种生产光学镜片的配料装置
技术领域 [0001] 本实用新型涉及光学镜片加工技术领域，具体是一种生产光学镜片的配料装置。
背景技术 [0002] 照相机是一种利用光学成像原理形成影像并使用底片记录影像的设备，是用于摄 影的光学器械。在现代社会生活中有很多可以记录影像的设备，它们都具备照相机的特征， 比如医学成像设备、天文观测设备等。 [0003] 通常，照相机主要元件包括：成像元件、暗室、成像介质与成像控制结构，而成像元 件通常是由光学玻璃制成的透镜组，称之为镜头，然而在镜头的主要部件是镜片，然而在镜 片的 加工过程中往往需要一块一块地 加入到生产线上 ，这往往需要耗费 很多人 力物力 ，增 加机器人的装配成本。
实用新型内容 [0004] 本实用新型的目的在于提供一种生产光学镜片的配料装置，以解决上述背景技术 中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案： [0006] 一种生产光学镜片的配料装置，包括机架、输送带机构、电动伸缩杆、支撑杆、电动 吸 盘 和托盘 ，用于输送镜片坯料的 输送带机构架设安装在所述机架上 ，所述机架的 左侧上 表面前后对称固定安装有支撑立板，所述支撑立板的顶部安装有用于调整所述支撑杆在水 平方向上旋转角度的角度调节机构； [0007] 所述电动吸盘的另一端顶部固定安装有用于驱动所述电动吸盘上下运动的电动 伸缩杆 ，所述机架的 前后两 侧上表面均转动设有托盘 ，所述托盘的 上表面均布设置有四个 放置槽；所述机架上还安装有用于驱动所述托盘转动的伺服电机。 [0008] 作为本实用新型进一步的方案：所述机架的下表面四角均设置有支撑腿，其中一 个支撑腿上安装有控制器。 [0009] 作为本实用新型进一步的方案：为了提高托盘旋转时的稳定性，所述托盘的下表 面固定设置有环形滑块，所述机架的上表面开设有与所述环形滑块对应滑动配合的环形导 轨槽。 [0010] 作为本实用新型进一步的方案：每一个所述放置槽的外圈均固定设置有至少三个 对镜片坯料起限 位作 用的限 位杆 ，且其中一个放置槽置于所述电 动吸 盘运动轨迹的 正下 方。 [0011] 作为本实用新型进一步的方案：所述机架的右侧上方安装有用于对所述输送带机 构上的镜片坯料进行加工的镜片加工设备。 [0012] 作为本实用新型进一步的方案：所述角度调节机构包括正反转电机、从动齿轮、主 动齿板和丝杆 ，两个所述支撑立板的 顶端水平固定架设有顶板 ，顶板的中部下表面转动设 有支撑转 轴 ；两个所述支撑立板之间转动架设有位于所述输送带机构上方的 丝杆 ，与所述
【CN209755840U】一种具有调节功能的光学膜烘烤设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920257595.7(22)申请日 2019.02.28(73)专利权人 厦门怡钛积科技有限公司地址 361000 福建省厦门市火炬高新区信息光电园金丰大厦101室（林后西路1号）(72)发明人 谢亮 (74)专利代理机构 厦门原创专利事务所(普通合伙) 35101代理人 徐东峰(51)Int.Cl.B29C 35/04(2006.01)(54)实用新型名称一种具有调节功能的光学膜烘烤设备(57)摘要本实用新型涉及烘烤设备技术领域，且公开了一种具有调节功能的光学膜烘烤设备，包括烘烤箱本体、制冷腔、缓冲腔室、烘烤室与两个烘烤盘，所述制冷腔位于烘烤箱本体内腔的底部，所述烘烤室的底部与制冷腔的顶部固定连接，所述缓冲腔室的左侧与烘烤室的右侧面固定连接，两个烘烤盘均设置在烘烤室的内腔中。
本实用新型通过设置风机与热交换机使得自然风变为热风，通过第一风嘴与第二风嘴将热风传递入烘烤室中，对烘烤盘上放置有的光学膜进行烘烤，而在烘烤室的底部设置压缩机、冷凝器、冷藏毛细管，可以防止烘烤室内的温度过高而对光学膜产生影响，相较于传统的光学膜烘烤设备而言，该烘烤箱真正做到了减少光学膜的损毁率。
权利要求书1页 说明书3页 附图2页CN 209755840 U 2019.12.10C N 209755840U权 利 要 求 书1/1页CN 209755840 U1.一种具有调节功能的光学膜烘烤设备，包括烘烤箱本体(1)、制冷腔(8)、缓冲腔室(13)、烘烤室(15)与两个烘烤盘(18)，其特征在于：所述制冷腔(8)位于烘烤箱本体(1)内腔的底部，所述烘烤室(15)的底部与制冷腔(8)的顶部固定连接，所述缓冲腔室(13)的左侧与烘烤室(15)的右侧面固定连接，两个所述烘烤盘(18)均设置在烘烤室(15)的内腔中，所述制冷腔(8)内腔底部的中间位置固定安装有压缩机(9)，位于所述压缩机(9)的左右两侧分别固定安装有冷凝器(10)，所述压缩机(9)的输出端固定连接有冷藏毛细管(11)，所述冷藏毛细管(11)远离压缩机(9)的一端与冷凝器(10)的接入端固定连接，所述烘烤箱本体(1)内腔的右侧固定安装有风机(12)，所述风机(12)的顶部固定连接有热交换机(14)，所述缓冲腔室(13)内腔的右侧面固定安装有第二风嘴(20)，所述第二风嘴(20)的一侧面与热交换机(14)固定连接，所述烘烤箱本体(1)的顶部设置有凸起部(5)，且凸起部(5)为锥形空腔设置，所述凸起部(5)的顶部中间位置固定安装有连通管(6)，所述连通管(6)远离凸起部(5)的一侧固定连接有吸风机(7)，所述烘烤箱本体(1)的底部四角固定安装有行走轮(4)；所述烘烤室(15)的顶部固定安装有第一风嘴(16)，所述烘烤室(15)内壁的左右两侧固定安装有滑道(17)，两个所述烘烤盘(18)的左右两侧均固定安装有自锁轮(19)，所述烘烤盘(18)通过自锁轮(19)与滑道(17)活动连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920239167.1
(22)申请日 2019.02.26
(73)专利权人 弗提图德萨沃有限公司
地址 英属维尔京群岛托托拉岛
(72)发明人 不公告发明人
(74)专利代理机构 北京尚诚知识产权代理有限
公司 11322
代理人 赵永丽 鲁兵
(51)Int.Cl.
G02B 27/62(2006.01)
G02B 27/01(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种光学模组中光学平片的装调系统
(57)摘要
本实用新型提供一种光学模组中光学平片
的装调系统，包括光学定位组件、限位机构、标准
件和调节机构，通过获取光学平片相对于预设姿
态的角度偏移数据，采用调节机构根据光学定位
组件获取的角度偏移量来调整光学平片的姿态，
从而将光学平片相对于限位机构的第一基准按
照预设姿态固定在支架上。
本实用新型将标准件
作为基准来定位光学平片的预设姿态，可补偿支
架本身的加工误差；通过获取角度偏差量可以消
除工装本身加工误差造成的装调误差；通过实时
监控光学平片的装调过程和固化过程，及时识别
装调过程或固化过程中影响精度风险，及时调整
或修复，避免返工，从而将光学平片按预设姿态
精确固定；该装调系统操作简单，稳定可靠，适应
量产需求。
权利要求书2页 说明书13页 附图4页CN 209486405 U 2019.10.11
C N 209486405
U
权 利 要 求 书1/2页CN 209486405 U
1.一种光学模组中光学平片的装调系统，用于将光学模组中光学平片相对于第一基准按照预设姿态固定在支架(06)上，其特征在于，所述系统至少包括：
光学定位组件(1)，处于相对于第一基准的第一预定姿态并使得所述光学定位组件的发射的光能够落在所述光学平片上，用于获取光学平片相对于预设姿态的角度偏移信息，处于所述第一预定姿态的所述光学定位组件仅能绕所述光学定位组件的光轴转动或沿所述光学定位组件的光轴平移；和
限位机构，用于限定支架(06)的姿态，使所述支架(06)处于相对于所述光学定位组件
(1)的第二预定姿态。
2.根据权利要求1所述的光学模组中光学平片的装调系统，其特征在于，
所述第二预定姿态是指支架不能转动的姿态，或能够绕与光学定位组件的光轴平行的轴转动的姿态。
3.根据权利要求2所述的光学模组中光学平片的装调系统，其特征在于，
所述第一基准包括柱体或锥体，所述限位机构包括第一基准，第一预定姿态为光学定位组件(1)的光轴与柱体或锥体的轴线重合或平行时的姿态。
4.根据权利要求2所述的光学模组中光学平片的装调系统，其特征在于，
所述第一基准包括平面，所述限位机构包括与支架(06)配合的第一基准和限位件，以实现支架(06)处于第二预定姿态；第一预定姿态是指光学定位组件的光轴与第一基准的夹角与预定姿态的参数一致。
5.根据权利要求4所述的光学模组中光学平片的装调系统，其特征在于，所述夹角为30-60度。
6.根据权利要求1至5任一项所述的光学模组中光学平片的装调系统，其特征在于，所述光学定位组件(1)包括准直仪(11)。
7.根据权利要求6所述的光学模组中光学平片的装调系统，其特征在于，所述光学定位组件(1)还包括可调整准直仪(11)姿态的准直仪固定座(12)，准直仪(11)固定在准直仪固定座(12)的顶部；
或者，所述光学定位组件(1)还包括准直仪固定座(12)和用于调整准直仪(11)的姿态的锁紧机构(13)，准直仪(11)通过锁紧机构(13)与准直仪固定座(12)的顶部锁定。
8.根据权利要求1至5任一项所述的光学模组中光学平片的装调系统，其特征在于，还包括一调节机构(3)，用于根据光学定位组件(1)获取的角度偏移信息来调整光学平片(02)的姿态。
9.根据权利要求8所述的光学模组中光学平片的装调系统，其特征在于，所述调节机构(3)包括操作悬臂(31)以及能够驱动操作悬臂(31)旋转、平移运动的调节平台(32)，操作悬臂(31)的端部设有用于可拆卸地固定光学平片(02)的结构。
10.根据权利要求1至5任一项所述的光学模组中光学平片的装调系统，其特征在于，还包括一标准件(4)，所述标准件(4)具有与第一基准配合的第二基准和相对于第二基准呈预设姿态的标准面(41)。
11.根据权利要求10所述的光学模组中光学平片的装调系统，其特征在于，还包括用于配合标准件(4)的第三基准(21)，使得光学定位组件(1)的光轴垂直于标准件(4)的标准面(41)。
2。
