基于DDS芯片的全数控函数信号发生器的设计与实现
基于DDS的信号发生器设计
基于DDS的信号发生器设计摘要本设计主要是基于DDS的信号发生器的设计，该信号发生器主要有三大模块，主控制器模块、信号发生模块和液晶显示模块。
采用A T89S52单片机为主控制器，由它来控制DDS芯片AD9835再通过LCD12864显示输出信号信息，可以完成数字量输入到模拟量输出的转换，然后经运放调节电压幅度，产生0Hz～15MHz的正弦波、三角波和方波，最后由液晶屏显示。
关键词A T89S52；AD9851；LCD128641.课程设计任务设计制作一个波形发生器，该波形发生器能产生正弦波、方波、三角波和由用户编的特定频率的信号。
图1-1设计任务要求2.课程设计题目多功能信号发生器设计以DDS为核心设计一个信号发生器，可产生方波、三角波、锯齿波、正弦波信号和单脉冲输出。
技术参数：•具有产生正弦波、方波、三角波三种周期性信号变化的功能；•用键盘输入编辑生成上述三种波形（同周期）的频率、相位和幅度；•输出信号的频率范围为0Hz~15MHz；重复频率可调，频率步进间隔1Hz；•波形输出幅度0~5V可调；•具有显示输出波形的类型、重复频率（周期）和幅度的功能；发挥部分•用键盘或其他输入装置产生任意波形；•波形输出幅度0~5V可调；•增加稳幅输出功能，当负载变化时，输出电压幅度比那化不大于±3‰（负载电阻变化范围：100Ω～∞）；•具有掉电存储功能，可存储掉电前用户编辑的波形和设置；3.设计总体方案选择本设计的核心问题是信号的控制问题，其中包括信号频率、信号种类以及信号强度的控制。
在设计的过程中，我们综合考虑了以下四种实现方案：3.1方案一采用555集成芯片函数发生器，555可以产生可变的正弦波、方波、三角波及实现频率控制,但由于产生的频率较低，本方案将不采用。
3.2 方案二采用低温漂、低失真、高线性单片压控函数发生器ICL8038，产生频率（0.001～300KHZ）可变的正弦波、三角波、方波及数控频率调整。
基于DDS技术的信号发生器的设计与实现
基于DDS技术的信号发生器的设计与实现DDS（Direct Digital Synthesis）技术是一种基于数字信号处理的频率合成技术，通过数字方式生成正弦波信号。
DDS信号发生器可以用于科学实验、通信系统中的频率合成、音频处理等应用领域。
通过DDS技术，可以实现高精度、稳定性好、频率范围广的信号发生器。
DDS信号发生器的基本原理是：通过一个相位累加器、一个频率累加器和一个波表，来生成一个时域上的正弦波信号，并将其转换为模拟电压信号输出。
相位累加器用来控制波表中的每个周期的采样点，频率累加器用来控制相位累加器的步进。
波表中存储了一个完整的正弦波周期的数值，波表的长度决定了信号发生器的频率分辨率。
DDS信号发生器的主要模块包括：时钟模块、相位累加器、频率累加器、波表和数模转换器。
时钟模块是DDS信号发生器的产生步进信号的时钟源，可以采用稳定的晶振或者时钟信号源。
时钟信号的频率决定了DDS信号发生器的输出信号的频率精度。
相位累加器是DDS信号发生器的核心模块，它接收时钟信号，并根据频率累加器的输入生成一个相位累加信号。
相位累加器可以采用简化的模数累加器，根据时钟信号的周期计算脉冲个数，每当相位累加信号增加一个固定的脉冲数时，波表就输出一个采样点。
频率累加器实时地改变相位累加器的步进，从而改变信号发生器的输出频率。
频率累加器可以通过输入一个控制信号来改变频率累加器的增加或减少的步进大小，从而实现更精细的频率调节。
波表是DDS信号发生器的存储波形数据的模块。
它包含了一个完整的正弦波周期的采样点的数值，波表的长度决定了信号发生器的输出信号的频率分辨率。
波表的数据可以事先存储在ROM中，也可以动态生成。
数模转换器将生成的波形数据转换为模拟电压信号输出。
数模转换器的位宽决定了输出信号的精度，位宽越大，精度越高。
除了上述基本模块，DDS信号发生器还可以添加比较器、滤波器等模块，以实现输出电平调节、滤波等功能。
DDS函数信号发生器的设计与实现-课程设计.docx

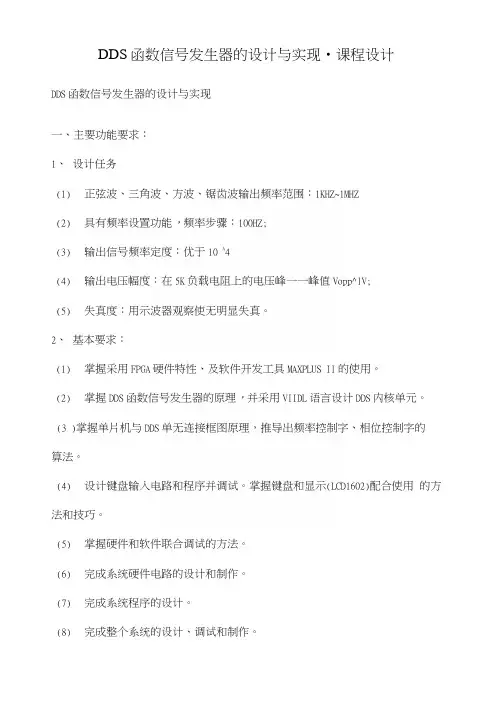

DDS函数信号发生器的设计与实现•课程设计DDS函数信号发生器的设计与实现一、主要功能要求：1、设计任务(1)正弦波、三角波、方波、锯齿波输出频率范围：1KHZ~1MHZ(2)具有频率设置功能，频率步骤：100HZ;(3)输出信号频率定度：优于10 A4(4)输出电压幅度：在5K负载电阻上的电压峰一一峰值Vopp^lV;(5)失真度：用示波器观察使无明显失真。
2、基本要求：(1)掌握采用FPGA硬件特性、及软件开发工具MAXPLUS II的使用。
(2)掌握DDS函数信号发生器的原理，并采用VIIDL语言设计DDS内核单元。
(3 )掌握单片机与DDS单无连接框图原理，推导出频率控制字、相位控制字的算法。
(4)设计键盘输入电路和程序并调试。
掌握键盘和显示(LCD1602)配合使用的方法和技巧。
(5)掌握硬件和软件联合调试的方法。
(6)完成系统硬件电路的设计和制作。
(7)完成系统程序的设计。
(8)完成整个系统的设计、调试和制作。
(9)完成课程设计报告。
3、捉高部分:(1)三角波、方波输出频率范围：1KHZ〜1MHZ;(2)产生二进制PSK、ASK信号：再50KHZ固定频率载波进行二进制键控，二进制基带序列码速率固定为10Kbps，二进制基带序列信号自行产生。
(3)设计高速DA转换电路。
4、发挥部分：(1)对数据频率进行倍频。
二、整体设计框图及整机概述：1、DDS的实现原理：它建立在采样定理的基础上，首先对需要产生的波形进行采样,将采样值数字化后存入存储器作为查找表,然后再通过查表将数据读出，经过D/A转换器转换成模拟量,把存入的波形重新合成出来.2、整体设计框图图一DDS函数信号发生器系统框图结构3、整机概述：整个DDS信号发生器由单片机子系统，DDS子系统，模拟子系统三部分组成。
单片机子系统由单片机、人机接口组成，人机接口由液晶显示器和键盘组成，通过键盘选择信号波形和输入信号频率，液晶用来显示波的类型和波当前的频率值。
基于DDS技术的双路全控信号发生器设计
基于DDS技术的双路全控信号发生器设计【摘要】本文介绍了一种基于直接数字频率合成（DDS）技术的双路全控高精度信号发生器的设计。
通过单片机STC89C52RC对2片DDS芯片AD9850进行数字控制，产生两路频率可在1-100 KHZ内连续可调，且相位可依次可调相差11.25°倍数的正弦波。
文中详细介绍该全控信号发生器的工作原理与组成，并给出硬件电路设计图和程序流程及实验波形图。
【关键词】单片机；AD9850；双路全控直接数学频率合成技术(DDS)是一种运用数字控制方法来实现由标准参考频率源来合成多种高稳定度和准确度的频率源的技术，在现代电子测量、通信技术、电力电子控制等领域得到广泛应用。
该技术与模拟频率信号源相比具有频率转换速度快、分辨率高、合成范围宽、频率与相位连续可调、可灵活产生多种信号及在多种变换时也能保持相位连续性等优点。
本文以DDS芯片AD9850设计一种可编程序双路全控信号发生器，通过外设按键可方便调频、调相位，可用于要求高精度、频率与相位可变的复杂信号源的现代电子测量、通信系统、教学实验等场合[1,2]。
1.系统设计方案本文提出采用DDS技术设计全数控信号发生器的方案，根据输出信号波形类型可实现输出信号幅度可设置、频率可数控和输出频率宽等要求。
总体结构如图1所示，通过单片机实现对AD9850芯片的32位频率位以及5位相位位的控制，再经放大滤波输出，进而实现对信号幅值、频率、相位的全数字控制。
2.AD9850芯片简介AD9850的详细说明可参照参考文献[3]，现将AD9850芯片的频率控制与相位控制的具体计算方法说明如下：2.1 控制字与控制时序AD9850的频率/相位控制字共40位，其中32位为频率调整字，5位为相位控制字，2位为工厂测试控制和1位为电源休眠控制，应用中将1位电源休眠控制、两位工作方式控制字设置为“000”。
需要注意的是，AD9850芯片的频率/相位控制字装载方式可分为并行与串行两种，串行、并行数据格式与时序图如图2、图3所示。
DDS信号发生器设计和实现
DDS信号发生器设计和实现一、引言DDS（Direct Digital Synthesis）是一种基于数字信号处理技术的信号发生器设计方法。
DDS信号发生器是通过数字的方式直接生成模拟信号，相比传统的方法，具有频率稳定、调制灵活、抗干扰能力强等优势，广泛应用于频率合成、通信系统测试、医疗设备、雷达系统等领域。
本文将介绍DDS信号发生器的设计和实现。
二、DDS信号发生器的原理1.相位累加器：负责生成一个连续增加的相位角，通常以一个固定精度的二进制数表示。
2.频率控制器：用于控制相位累加器的相位角速度，从而控制信号的频率。
3.数字到模拟转换器：将相位累加器的输出转换为模拟信号。
4.系统时钟：提供时钟信号给相位累加器和频率控制器。
三、DDS信号发生器的设计步骤1.确定要生成的信号的频率范围和精度需求。
2. 选择适合的数字信号处理器或FPGA进行设计。
常用的DSP芯片有AD9910、AD9858等，FPGA则可选择Xilinx、Altera等厂商的产品。
3.根据需求设计相位累加器和频率控制器，相位累加器的位数和频率控制器的速度决定了信号的精度。
4.确定数字到模拟转换器的采样率和分辨率，选择合适的D/A转换芯片。
5. 编写控制程序和信号生成算法，包括相位累加器和频率控制器的控制。
可以使用C语言、Verilog HDL等进行编程。
6.进行硬件的布局和连线，将各个组件按照设计要求进行连接。
7.进行电源和接地的设计，确保稳定的供电和减少噪声干扰。
8.进行数字信号处理器或FPGA的编程，烧录控制程序。
9.进行信号输出测试，调整参数和算法，确保生成的信号符合要求。
10.编写使用说明书和性能测试报告，并对信号发生器进行完整性和可靠性测试。
四、DDS信号发生器的实现案例以实现一个简单的正弦信号发生器为例，介绍DDS信号发生器的实现过程。
1.确定生成的正弦信号范围为1Hz~10kHz，精度为0.1Hz。
2. 选择Xilinx的FPGA芯片，根据需要设计12位的相位累加器和24位的频率控制器。
基于dds技术的信号发生器的设计与实现
文章标题：基于S技术的信号发生器的设计与实现一、引言在电子通信和信号处理领域，信号发生器是一种常见的设备，用于产生各种类型的信号波形，包括正弦波、方波、三角波等。
基于直接数字合成（S）技术的信号发生器在现代电子设备中越来越受到重视，因为它具有频率稳定性高、频率分辨率高、频率和相位调制灵活等优点。
本文将围绕基于S技术的信号发生器的设计和实现展开讨论。
二、S技术的基本原理S技术是一种通过数字方式直接合成信号的技术，其基本原理是利用数字信号处理器（DSP）生成离散时间信号序列，再通过数模转换器将其转换为模拟信号输出。
S技术的核心在于其通过累加相位增量的方式来实现信号的频率合成，因此频率分辨率高，相位调制灵活，并且可以实现快速切换频率和相位。
三、基于S技术的信号发生器的硬件设计1. 时钟模块：基于S技术的信号发生器的时钟模块需要具有极高的稳定性和精度，以确保合成信号的频率稳定性和精度。
2. 数字信号处理模块：数字信号处理模块是实现基于S技术的信号发生器的关键，它需要具有高速的计算能力和精确的相位累加器，以实现频率和相位的精确合成。
3. 数模转换模块：数模转换模块将数字信号处理模块生成的数字信号转换为模拟信号输出，需要具有高精度和低失真的特性。
四、基于S技术的信号发生器的软件设计1. 频率和相位控制算法：基于S技术的信号发生器的软件设计需要包括频率和相位控制算法，以实现对合成信号频率和相位的灵活调节。
2. 用户界面设计：为了方便用户操作和监控合成信号的参数，基于S技术的信号发生器的软件设计还需要包括用户界面设计，以实现对信号发生器的参数设置和监控。
五、基于S技术的信号发生器的实现基于S技术的信号发生器的实现需要在硬件和软件两方面充分考虑，确保其在频率稳定性、频率分辨率和相位调制灵活性等方面具有优秀的性能。
在实际应用中还需要考虑其输出功率、谐波失真等参数，以满足不同场景的需求。
六、个人观点与展望基于S技术的信号发生器在现代电子领域中具有广泛的应用前景，其高稳定性、高频率分辨率和灵活的相位调制特性，使其在通信、雷达、医疗等领域都有着重要的地位。
基于DDS技术的信号发生器的设计与实现
基于DDS技术的信号发生器的设计与实现
基于DDS技术的信号发生器的设计与实现DDS（Direct Digital Synthesis，直接数字合成）技术是一种通过数字方式产生任意波形信号的技术。
DDS信号发生器是一种能够产生可控频率、幅度和相位的信号的设备。
本文将介绍基于DDS技术的信号发生器的设计与实现。
首先，信号发生器的核心部件是DDS芯片。
DDS芯片是一种集成电路，能够通过数字方式产生任意波形信号。
它包含一个相位累加器和一个查找表。
相位累加器用于生成连续的相位值，而查找表则用于根据相位值输出相应的幅度值。
通过不断更新相位累加器的数值，就可以产生连续的信号。
然后，需要一个高性能的时钟源来提供DDS芯片所需的时钟信号。
一般使用晶振来提供稳定的时钟信号。
时钟信号的频率决定了DDS芯片所能产生的最高频率。
因此，选择合适的晶振对于信号发生器的性能和稳定性至关重要。
接下来，需要设计一个控制电路来控制DDS芯片的工作模式。
控制电路可以通过按键、旋钮或者电脑串口等方式与用户进行交互。
用户可以通过控制电路设定信号的频率、幅度和相位等参数。
控制电路接收用户输入的数据，并将数据传输给DDS芯片进行处理。
在实现过程中，还需要一块数模转换器（DAC）将DDS芯片输出的数字信号转换为模拟信号。
DAC负责将DDS芯片输出的数字信号转换为与之对应的模拟信号。
数模转换的精度直接影响信号发生器的性能，因此需要选择高性能的DAC。
最后，可以通过一个显示屏显示当前信号的频率、幅度和相位等参数。
显示屏可以直接与控制电路相连，通过控制电路获取当前信号的参数，并将参数显示在屏幕上。
这样用户可以直观地了解当前信号的状态。
总结起来，基于DDS技术的信号发生器的设计与实现包括选择合适的DDS芯片、时钟源和DAC，设计控制电路和显示屏，并将各部件进行连接。
通过这些步骤可以实现一个功能完善的信号发生器，能够产生任意波形信号，并提供简单的用户界面进行参数设置和显示。
