市政雨水泵站设计问题全面分析论文
市政排水泵站建设管理存在的若干问题
市政排水泵站建设管理存在的若干问题摘要：随着我市对市政排水泵站不断重视，市政排水泵站作为城市基础设施建设中的重要组成部分，国家政府也不断的对市政排水泵站加大了建设，市政排水泵站起着排除雨水，工业废水、生活废水及防洪防涝等重要作用，是我国发展的基础，也是关乎人民群众生产生活的重要工程。
随着泵站建设的不断加大，泵站建设过程中出现的问题也越来越多，如何加大对泵站建设的管理成了目前相关部门比较重视的问题。
本文就泵站建设管理存在的问题及对策进行了探讨。
关键词：泵站建设；管理；问题；措施一、市政排水泵站建设中的主要施工技术1、施工缝处理泵站工程围护结构采用现浇混凝土时，水池的池壁，隔墙以及其它直立部分，为了避免施工缝，一般采用连续浇筑。
两施工层之间的时间间隔，不得超过初凝时间，正确掌握二次振捣技术，不仅可提高施工缝的粘结程度，而且可改善混凝土的密实度。
即待先浇筑的混凝土终凝前后(一般为2—4小时)再振捣一次，然后浇筑下一步混凝土的方法。
若必须留置施工缝，则宜留在结构物受剪力较小且便于施工的部位，一般都做成水平的施工缝，可采用如下方法处理：（1）为使新旧混凝土结合牢固，应将接触表面清扫干挣，凿毛，并在旧混凝土表面上铺一层配比与混凝土中砂浆同一配比的水泥砂浆，其厚度以下超过2厘米为宜，然后，在砂浆未凝固前浇筑混凝土，则可保证结合良好。
（2）承受水压较大或防水要求较高的工程，对施工缝的处理还需要考虑埋置止水片并认真仔细捣固。
2、混凝土防水要求在设计和施工中都强调做好结构自防水，并明确抗渗等级要求。
混凝土结构自防水的关键是施工时必须确保混凝土密实，控制混凝土不产生裂缝。
可从下列各方面着手。
（1）水灰比：在不影响混凝土拌和、捣固和避免蜂窝麻面的前提下，尽量减小水灰比。
（2）配合比：注意改善骨料颗粒直径，取用台格的水泥砂石材料。
（3）施工条件严格注意混凝土的拌和、运输、浇筑、捣固等施工过程，并采取有效地养护措施。
（4）掺入外加剂：在普通混凝土拌和物中，适当掺入外加剂（密实剂、防水剂、减水剂、引气剂），如掺入3％的密实剂以堵塞混凝土内毛细管通道，掺入引气剂以形成微小封闭孔隙，均可制成抗渗性良好的防水混凝土。

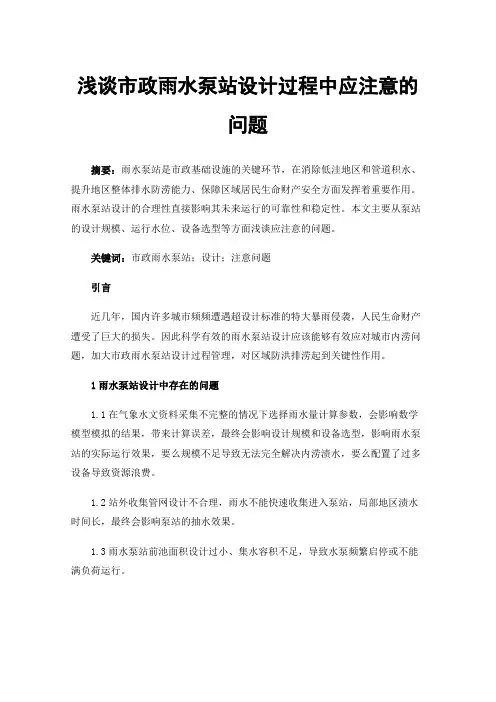

浅谈市政雨水泵站设计过程中应注意的问题
浅谈市政雨水泵站设计过程中应注意的问题摘要：雨水泵站是市政基础设施的关键环节，在消除低洼地区和管道积水、提升地区整体排水防涝能力、保障区域居民生命财产安全方面发挥着重要作用。
雨水泵站设计的合理性直接影响其未来运行的可靠性和稳定性。
本文主要从泵站的设计规模、运行水位、设备选型等方面浅谈应注意的问题。
关键词：市政雨水泵站；设计；注意问题引言近几年，国内许多城市频频遭遇超设计标准的特大暴雨侵袭，人民生命财产遭受了巨大的损失。
因此科学有效的雨水泵站设计应该能够有效应对城市内涝问题，加大市政雨水泵站设计过程管理，对区域防洪排涝起到关键性作用。
1雨水泵站设计中存在的问题1.1在气象水文资料采集不完整的情况下选择雨水量计算参数，会影响数学模型模拟的结果，带来计算误差，最终会影响设计规模和设备选型，影响雨水泵站的实际运行效果，要么规模不足导致无法完全解决内涝渍水，要么配置了过多设备导致资源浪费。
1.2站外收集管网设计不合理，雨水不能快速收集进入泵站，局部地区渍水时间长，最终会影响泵站的抽水效果。
1.3雨水泵站前池面积设计过小、集水容积不足，导致水泵频繁启停或不能满负荷运行。
1.4雨水进入前池后，扩散角及底坡设计不合理，池内容易产生涡流，局部会有泥沙淤泥的问题。
同时，水泵进水流道导流设施应进行水力模型试验或数学模型计算，通过模型模拟流态，确保水泵运行稳定性。
雨水泵站设计涉及的专业和相关技术较多，如围墙、闸门、电缆、井盖等设备，需要满足相关要求。
如果不考虑现场条件的配置，会影响整个泵站的设计和施工质量，泵站防腐设计中有很多细节也需要注意。
2市政雨水泵站设计过程中应注意的问题2.1泵站的设计规模根据建设项目的重要性、排涝标准、排涝方式、设计暴雨、排涝面积及调蓄容积等综合分析计算确定合适的泵站规模。
必要时应采用数学模型模拟降雨过程线，找出渍水区域，推算渍水时间，确定泵站规模。
2.2泵站特征水位设计运行水位应取由汇水区设计排涝水位推算到站前的水位；对有集中调蓄区或与内排站联合运行的泵站，设计运行水位应取由调蓄区设计水位或内排站出水池设计水位推算到站前的水位；最高运行水位应取汇水区允许最高涝水位的要求推算到站前的水位；对有集中调蓄区或与内排站联合运行的泵站，最高运行水位应取由调蓄区最高水位或内排站出水池最高运行水位推算到站前的水位；最低运行水位应取按降低地下水埋深或调蓄区允许最低水位的要求推算到站前的水位。
浅析雨水泵站存在的问题及解决方案——以成都市46座雨水泵站排水能力提升项目为例
图1发生积水情况现场照片2积水原因分析通过相关部门运行数据及现场实地勘察，对46座下穿隧道（下沉式道路）积水原因分析如下：①主要设备和供电系统系统故障。
据统计，因设备、供电系统故障原因导致的淹水的比例达到近60%。
设备故障的原因包括设备间进水、外电供电中断等。
②水泵排水能力不足。
根据现行的《室外排水设计规范》（GB50014-2006）2016年版中对于立体交叉排水系统的排水管渠的设计重现期不应小于10年，位于中心城区重要地区的设计重现期应为20~30年。
由此可见，本次研究的下穿隧道（下沉式道路）有7个明显不达标。
若按中心城区重要地区计算，则有34座泵站不达标。
③泵站进出水管道不畅。
隧道内进水口淤积、进水连Value Engineering④客水汇入。
由于周边地形、地物变化，导致原设计汇水面积外的雨水进入雨水泵站。
临近泵站的防洪河道在高水位情况下发生漫堤也是导致客水汇入的一种情形。
⑤其他原因。
河道采用水利上的标准，排水管道采用市政上的标准，配套标准脱节。
此外泵站管理系统不完善、应急机制不健全也是造成积水的原因。
3排水提升能力解决方案3.1工程目标按照《室外排水设计规范GB50014-2006》（2016年版）等相关标准和规范要求和《成都市下穿隧道雨水泵站提标改造技术导则（试行）》对本次改造工程中涉及雨水泵站的雨水重现期、水泵规模、集水池容积等方面提出以下目标：①下穿隧道雨水重现期：应为30~50年，现状达不到要求的泵站应提标改造，新建下穿宜按50年。
②集水池有效容积：应按不小于最大1台泵5min的出水量。
③水泵：《室外排水设计规范》未要求设置备用泵，但考虑到中心城区雨水泵站的作用越来越重要，本工程要求雨水泵站设置备用泵。
④出水通道：根据规范雨水泵站应设独立排水系统，出水口必须可靠。
无条件改造的，校核下游雨水管的排水能力，不足的应进行扩能改造。
3.2存在问题本次下穿隧道泵站提升改造首先对于雨水泵站的各项技术指标进行校核，包括汇水面积、收水设施规模、集水池容积、水泵规模、泵室布置、出水管道规模、排水出路等，对存在的问题进行了分类，见表3。

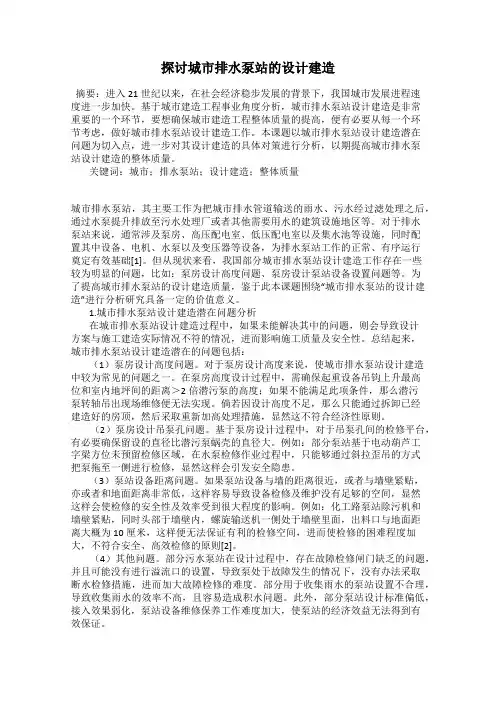

探讨城市排水泵站的设计建造
探讨城市排水泵站的设计建造摘要：进入21世纪以来，在社会经济稳步发展的背景下，我国城市发展进程速度进一步加快。
基于城市建造工程事业角度分析，城市排水泵站设计建造是非常重要的一个环节，要想确保城市建造工程整体质量的提高，便有必要从每一个环节考虑，做好城市排水泵站设计建造工作。
本课题以城市排水泵站设计建造潜在问题为切入点，进一步对其设计建造的具体对策进行分析，以期提高城市排水泵站设计建造的整体质量。
关键词：城市；排水泵站；设计建造；整体质量城市排水泵站，其主要工作为把城市排水管道输送的雨水、污水经过滤处理之后，通过水泵提升排放至污水处理厂或者其他需要用水的建筑设施地区等。
对于排水泵站来说，通常涉及泵房、高压配电室、低压配电室以及集水池等设施，同时配置其中设备、电机、水泵以及变压器等设备，为排水泵站工作的正常、有序运行奠定有效基础[1]。
但从现状来看，我国部分城市排水泵站设计建造工作存在一些较为明显的问题，比如：泵房设计高度问题、泵房设计泵站设备设置问题等。
为了提高城市排水泵站的设计建造质量，鉴于此本课题围绕“城市排水泵站的设计建造”进行分析研究具备一定的价值意义。
1.城市排水泵站设计建造潜在问题分析在城市排水泵站设计建造过程中，如果未能解决其中的问题，则会导致设计方案与施工建造实际情况不符的情况，进而影响施工质量及安全性。
总结起来，城市排水泵站设计建造潜在的问题包括：（1）泵房设计高度问题。
对于泵房设计高度来说，使城市排水泵站设计建造中较为常见的问题之一。
在泵房高度设计过程中，需确保起重设备吊钩上升最高位和室内地坪间的距离＞2倍潜污泵的高度；如果不能满足此项条件，那么潜污泵转轴吊出现场维修便无法实现。
倘若因设计高度不足，那么只能通过拆卸已经建造好的房顶，然后采取重新加高处理措施，显然这不符合经济性原则。
（2）泵房设计吊泵孔问题。
基于泵房设计过程中，对于吊泵孔间的检修平台，有必要确保留设的直径比潜污泵蜗壳的直径大。
雨水泵站设计注意的几点问题研究
雨水泵站设计注意的几点问题研究摘要：雨水泵站作为城市基础设施建设中的重要组成部分，其能够有效排除城市低洼地区或者是管道内部的积水，在城市排涝防洪方面发挥着十分重要的作用。
要想确保雨水泵站的功能得以正常发挥，首先就应合理设计雨水泵站。
文章结合工程实例，重点探讨了雨水泵站设计中的注意事项。
关键词：雨水泵站设计；问题；研究一、做好雨水泵站设计之前的资料收集工作要想确保雨水泵站的科学合理设计，就必须做好前期的设计资料收集，确保资料的完整性和可靠请。
在雨水泵站设计前期资料的收集过程中，需重点关注一下问题：（一）雨水泵站的位置确定与厂站地形测量一方面，合理确定雨水泵的位置。
应依据城市整体规划及基础设施建设的要求，合理设置雨水泵站，确保雨水泵站和城市其他基础设施相配套，和城市总体规划相协调。
另一方面，测量厂站地形。
在进行厂站地形测量时，测量比例按照1：500或者1：1000进行。
同时，测量范围需要结合泵站以及附属构筑物的占地面积进行确定，通常而言，测量范围≥4倍泵站面积为宜。
采取沿着管道的中心线的两侧各20m-30m的指标，确定雨水泵站排出管道以及雨水管的测量范围。
征地范围以及钻探深度等资料的收集也必不可少。
（二）降雨强度与河渠水文资料收集其一，重点掌握雨水泵所在城市的降雨情况，准确计算降雨强度；其二，收集城市雨水排出口位置和河渠水文资料的时候，应确保收集到的资料的准确性和可靠性。
二、雨水泵站的设计要求（一）工艺流程目前在我国的雨水泵站设计上，通常会采用雨水干管、格栅间、进水管、雨水调节池、雨水泵站、水泵压力出水管、出流井域缓冲池下排水管碟下出口翼墙晌时还设有防洪阀门下水渠、河流或海洋这样流程来完成设计工作，但这个流程也会根据各地具体情况的不同而有所调整，许多进修会将格栅间和雨水调节池合并为一个构筑物，根据洪水水位的不同而进行分别的设计。
一般情况下雨水泵站都存在着排水量大的特点，所以会选用轴流泵来进行排水，这样就对格栅间有一定的要求，需要保证稳定的进水和易于清理，从而使水泵能安全高效的运行。
雨水泵站设计注意的几点问题研究
雨水泵站设计注意的几点问题研究
王红升 泸西县水利水电勘测设计队 ，云南泸西
652499
摘 要 雨水泵站是城市基础设施建设的重要环节 ，它在排除城市低洼地带或管道的积水 ，有效避免城市内涝出
现等方面发挥着重要的作用。雨水泵站的设计是否合理直接决定着其以后能否稳定可靠地运行。本文主要从雨水泵
参考文献 [1]罗旖旎.浅谈雨水泵站设计注意的几点问题[J].城市建 设理论研究（电子版），2012(11). [2]刘猛，陶月赞，郭增辉.下穿既有铁路线立交桥雨水泵 站设计[J].工程建设与设计，2011(3)：111-114. [3]朱五星.天津市海河教育园区多功能雨水泵站设计[J]. 城市道桥与防洪，2011(6)：132-133. [4]华伟，冯成军，蒋岚岚，陈秋萍.京沪高铁无锡东站站 区雨水泵站工艺设计[J].中国给水排水，2011(14)：56-59. [5]赵洋.关于雨水泵站工艺设计的几点探讨[J].城市道桥 与防洪，2012(11)：83-85. [6]刘澜，王峰，李杨秋，左智敏.厦门机场路雨水泵站调 蓄优化设计[J].给水排水，2009(5)：50-52. [7]骆培明.下穿铁路立交桥雨水排水系统设计探讨[J].铁 道建筑，2010(4)：26-28.
4）若雨水泵站中有污水排入 ，必须做好雨水集水池的防 腐工作 ，水泵间的布置时 ，在结合水泵布置的同时 ，需要预留 较为适合的检修空间 ；
5）结合吸水喇叭口与泵样本的要求进行集水池底部标高
（上接第50页）
路面厚度的设计 ，对于路面宽度 ，要考虑今后农村的发展需要 ， 现在已建的一些农村公路 ，明显的路面宽度不够 ，甚至有些地 方错车都出现困难 ，这就增加了公路上汽车行驶的危险系数 ， 还影响了车辆的行驶速度。因此 ，必须综合考虑农村以后的规 划 ，交通流量等各方面的影响 ，设计合理的路面宽度 ，满足农 村经济发展的需求。
城市防洪排涝泵站设计若干问题探讨
１ ． ２ 泵站设 计 的工艺
泵 站 设 计 地 坪 标 高 、设 备 起 吊孔 标 高 的确 定均 应 从 地 区
要 求 ．最 小和 最 大扬 程 下 能 安 全 稳 定地 运 行 ，具 有 较 高的 效 率； ④ 机 组 结构 新 颖 、 成熟 。 运行安 全可靠 ， 并 具 有 较 高的 装 置 效率： ⑤尽 量选用同型号的水泵， 便 于机 组 安 装 、 检 修 方便 ， 便 于 维护 和 动 力设 备 的 综 合 利 用 。
保护 ． 我 国很 多城 市 中泵 站 设 计 出现 问题 。对 此 ， 为 了提 高城 市 品 质和 完善 城 市功 能 ， 必须重视泵站设计 ， 通 过城 市 泵 站 设
房 检 修 或 事 故 时 关 闭 闸 门， 闸 门后 布 置 ２台格 栅 除 污机 。雨 污 水 经格 栅 后 进 入 前 池 ． 前 池前 段 设 置截 流槽 一道 ， 保证旱季 污
凝 土 整体 浇 注 。
１ 城 市防洪排涝泵站概 况
１ ． １ 设置 泵站 的 目的
泵站 设 置 的 目的是 在 水 闸在 遇 到 闸 门不 能发 挥 作 用 时 ， 启 用泵 站 排 水 ． 它是 弥补 水 闸排 水 不足 而 采 用 的 工程 措 施 ． 泵站 工程 一 方 面可 解 决 闸 门排 水不 畅 的 问题 ． 另 一 方 面可 替代 大规 模 新 开 河道 方 案 ． 同时还 可应 对城 市 面积 进 一 步 扩 大等 问题 ．
泵 站 由格 栅 间 、 前池 、 吸水 井、 泵 房 及 出水 压 力 箱 和 出水 涵 管组 成 。泵 站 格 栅 间 接 市 政 自排 涵 管 ， 入 口处设 置 闸 门 ， 泵
城市防洪排涝泵站设计的问题分析
引言随着经济的快速发展，大量的人口涌入城市去寻求更好的发展机遇，城市聚集了大量的人口。
一个城市的市容市貌、基础建设的好坏决定了该城市的宜居程度，是本城市居民工作、学习、生活以及城市可持续建设发展的基础。
近些年来，暴雨、台风、海啸等自然灾害发生的频率越来越高，给城市造成洪涝灾害。
如果城市的防洪排涝体系建设不够完善，存在疏漏，那么在洪涝产生的时候就会对该城市产生严重的后果，严重影响居民的正常工作生活。
因此，为了消除城市发展的制约因素，加快城市的经济建设发展，就要着重关注城市防洪排涝基础设施的建设。
基于此，本文针对当前城市防洪排涝设计的相关问题进行分析，提出关于城市防洪排涝泵站的设计以及管理的可行性建议，从而改善城市的防洪排涝体系，保证城市在洪涝灾害产生时的安全，保障城市居民的正常工作生活，进而为城市的经济快速发展保驾护航。
1.城市防洪排涝泵站的设计前提背景知识1.1城市防洪排涝泵站设置位置。
设置站点要考虑整体的城市水环境治理，一方面大多要靠近该城市天然内河、市政排污出口；另一方面大多设置在工厂排污出口或城市排水出口与外河外江的连接处。
结合该城市原有排水系统规划布置进行站点位置选择。
1.2城市防洪排涝泵站运行机制。
正常情况下，当城市内的水涌量高于江河水位线时，关闭防洪排涝泵站，使得城市内水流自然流出；当暴雨或者汛期时，外部江河的水位也会上升，当关闸水位与其等同于，城市积水涌入泵站前池，此时水流量开始频繁工作，抽排水量；当非暴雨期、非汛期时，涌入泵站前池的水则会自然干涸。
1.3防洪排涝泵站每年的运行工作时间相对短暂集中，只有在该城市进入雨期、汛期、台风天气时才会启动运行，我国城市多在赤道以北，因此，启动的时间多集中于5月至10月。
每次启动运行时间为4天至8天，每年的累积运行时间不会超过一个月。
1.4防洪排涝泵站在施工建设时要保证避开暴雨期汛期，要保证施工过程中不会发生洪涝灾害，要在枯水期完成泵站主体结构的工程建设，枯水期差不多在11月至来年的4月。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市政雨水泵站设计问题全面分析[摘要] 如今的市政建设对雨水排放和雨水重复利用要求越来越高，雨水泵站的设计问题关系到城市雨水管道系统的正常运转，对保证市政建设有着重要的作用。
本文分析了雨水泵站的重要作用，提出了设计过程中必须要考虑到的相关问题，总结了要从汇水面积划分、工艺设计、集水形式、泵站形式等方面综合考虑的设计理念，为保证雨水泵站的设计工艺对城市水循环做出有利贡献起到了一定的借鉴意义。
[关键词] 雨水泵站设计分析
如今的市政建设对雨水排放和雨水重复利用的要求越来越高，雨水泵站的设计问题关系到城市雨水管道系统的正常运转，对保证市政建设有着重要的作用，本文特此对市政雨水泵站的设计问题进行了全面、细致地分析。
1.雨水泵站的重要作用
雨水泵站是指设置于雨水管道系统中或城市低洼地带，用以排除城区雨水的泵站。
雨水泵站的作用主要是控制雨水管道内的水位，在雨水管道水位较高的情况下对城市雨水进行快速排出，保证雨水管道的畅通和排泄能力，避免城市各种设施因受雨水淹没而带来的损失。
对市政雨水泵站而言，其设计应该秉承流量大、扬程低的特点。
目前我国市政雨水泵站都采用轴流泵，有时也用混流泵。
无论选用何种泵目的都是为了适应当地的城市情况，以设计的合理性来保证城市雨水管道系统的畅通，同时也为城市雨水重复利用提
供必要的动力保障。
2.雨水泵站设计中应注意的问题
2.1雨水泵站设计流量的确定
雨水泵站设计流量的计算要求准确，准确的设计流量才能避免泵站的建设成本过大、过小或者是出现其它的技术问题。
为了保证设计的准确性，必须要考虑到雨水泵站所处的城市地理情况，要与城市雨水管道设计同步进行。
对位于城市新建区内的雨水泵站，要以发展的眼光看待问题，预留一定的设计流量，保证未来接入的雨水能顺利排放；对位于旧城区内的雨水泵站，设计流量不仅要考虑降雨量，也要考虑到因旧城区雨水管网陈旧而导致地下水的入渗或污水管错接入雨水管等问题，要考虑7%左右的设计富裕流量（也就是在降雨量的基础上增加7%的流量作为雨水泵站总的设计流量）。
2.2雨水泵的选择
国内大、中型雨水泵站多选择轴流泵。
轴流泵是一种利用叶轮旋转对水体产生推力(升力)工作的大流量低扬程的水泵，有立式、卧式、斜式及贯流式数种。
据了解轴流泵有独立设计的高效节能、抗汽蚀性的优点，是目前较好的雨水泵，可靠性高，且与传统水泵具有互换性，便于工程选型、使用。
而且操作方便，易于实现遥控和自动控制，这也是我国多数雨水泵站都选用这类水泵的原因。
采用该型潜水泵是沿江、湖泊地区修建泵站时，解决电机防洪问题最彻底的办法，且省去机泵间的长轴和中间轴承，使机组运行更为可靠。
而雨水泵的选用台数因降雨具有季节性的特点，在便于自动控
制的情况下，一般选用的雨水泵不得少于2台，也不宜多于5台，并且不设备用泵。
当雨水泵的流量确定后，还要确定水泵的扬程。
每台泵单独运转时有一定的启止水位，如需另一台泵参加运转时则另有启止水位。
雨水泵的启动及停止—般是按集水池水位来控制的，第一台水泵及第二台水泵之间应有不同的启止水位且水位差不宜过大，应该在0.3～0.6m之间。
3.雨水泵站的设计分析
3.1汇水面积的划分
汇水面积（集水面积）指河流支流所流经的区域，断面以上流域分水岭所包围的面积。
也就是说：流域分水岭以内降水所产生的径流都要通过该断面。
一般来说，雨水管道设计流量的计算公式为：q＝сfq
式中q为雨水管道设计流量（升/秒）;с为径流系数（雨水径流量和降落量的比值）；f为汇水面积（公顷）；q为设计降雨强度,以单位面积降雨流量计〔升/（秒·公顷）〕。
汇水面积一般根据高水高排、低水低排的原则划分，人为创造条件以尽可能减少高水排入低水系统或者低水排入高水系统的情况。
例如：对于市政工程人行地道的雨水排放，通常在地道两端设置驼峰以阻止其他区域的雨水涌入地道，从而减少地道雨水泵站负荷。
又如：对于建筑排水，国家现行《建筑给水排水设计规范》（gb50015-2003）（2009年版）第4.9.7条规定：雨水汇水面积应按地面、屋面水平投影面积计算。
高出屋面的毗鄰侧墙，应附加其最大受雨面正投影的一半作为有效
汇水面积计算。
现以图1为例进行理解，假如一场刮弱风的暴雨，a区为淋雨面，雨水径流汇入b区，应全部计入汇水面积；c区为避雨面，不计入汇水面积；当雨线与地面的夹角a趋向90°时，b 区即道路路面投影面积的100％产生径流，而a区仍为淋雨面因此图1中的汇水面积应为f（a、b、c）。
①即：
图1 暴雨情况分析图
可见，对于不同类型的工程，汇水面积划分存在不同的要求和技巧。
3.2集水设计
雨水泵站集水池的容积不必过大，以减少土建成本。
因为相对雨水设计流量，集水池再大也不可能完全地完成集水任务，所以集水池的调节作用可以忽略不计。
起到调节作用的是雨水管道，所以集水池的容积满足基本的吸水条件即可。
集水池的容积以最大一台水泵流量为标准进行计算，一般采用30s～1min的流量。
对于自动控制的集水池容积可以小一些，但均不得低于最小值(30s)的流量。
②而对于集水池的深度来讲，是指集水池中最高水位和最低水位之间的有效水深，雨水泵站的最高水位可以采用进水管渠的管顶高程，最低水位可以采用相当于最小一台水泵流量的进水管水位高程。
集水池容积的计算范围，除集水池本身外，可以向上游推算到格栅的部位。
另外，在设计集水池时还要考虑到污泥的情况，对城市的污泥流量要进行必要的数据验证，保证雨季的排污能力在设计的范围内。
3.3泵站形式
对雨水泵站而言主要组成部分是泵房和集水池，泵房中设置由水泵和动力设备组成的机组。
动力设备通常是电动机，设有配电盘。
泵房顶部设起重设备，供安装和检修时起吊机组之用。
集水池中设置机械或人工清除垃圾的格栅，拦挡粗大的和容易截住的悬浮物，以防水泵阻塞。
集水池有一定的储水容积以利水泵的启动。
泵房和集水池通常建在一起，但当地质条件较差、选用非自灌或半自灌启动的排水泵时，宜于采用分建式布置。
另外，雨水泵站设计的形式要考虑到泵站位于城市雨水系统的具体位置。
如果雨水经泵站提升后直排河道,雨水中经过粉碎的固体颗粒物等杂质会直接污染河道,故此时采用合建式泵站不合适；如果雨水排入城市合流管道,雨水中的污染物可通过截流形式将截流污水排入污水厂进行处理,此时可采用合建式雨水泵站,集水池前适宜采用粉碎型格栅。
3.4工艺设计
目前我国城市雨水泵站的工艺设计常采用以下方式：雨水干管→格栅间→进水管→雨水调节池→雨水泵站→水泵压力出水管→
出流井。
以上工艺流程并不是一成不变的，可以根据每个地区的具体情况合并或减少。
如格栅间、雨水调节池均可设在雨水泵站内合并成—个构筑物。
雨水泵站的工艺设计要考虑到泵站投产以后的运行管理情况，特别应该注意的是雨水泵站内部分闸门应采用暗杆式控制，这种控制方式能够更好地开启和关闭管道路线，有较好的操作性能，而蝶阀、球阀等控制阀门则不适合重复地开启和关闭。
而
且，暗杆式控制阀门的重复开闭功能能够更好地避免堵塞情况的发生，这种暗杆式控制阀门有较好的自我封闭性能，能够避免污水对阀门的腐蚀影响。
除此之外为减少突然断电等事故的影响、保证全地下式泵站及调蓄池的安全，泵站的进、出水可采用速闭闸门。
总之，雨水泵站在城市水循环系统中有着重要的作用，在设计
过程中必须要考虑到当地的雨水量问题，并根据雨水量来选择合适的雨水泵。
而具体的设计分析则要从汇水面积划分、工艺设计、集水形式、泵站形式等方面综合考虑，以保证设计工艺对城市水循环作出有利的贡献。
注释：
①冯统宏. 浅析循环水泵房沉井下沉施工工艺[j]. 山西建筑, 2009,(01)：175-177 .
②王增先. 雨水泵站沉井施工[j]. 山西建筑, 2011,(04) ：
67-68.
参考文献:
[1] 冯统宏. 浅析循环水泵房沉井下沉施工工艺[j]. 山西建筑, 2009,(01)：175-177 .
[2] 王增先. 雨水泵站沉井施工[j]. 山西建筑, 2011,(04) ：67-68.
[3] 孙贵林. 雨水泵站自动监控系统[j]. 水运工程,
2005,(05)：115-118.。
