单稳态触发器
数字电子电路分析与应用)4-3单稳态触发器
触发器在暂稳态结束后，会进入 一个稳定的状态，此时触发器的 输出状态保持不变。
触发器的波形变换功能
01
02
03
脉冲整形
利用触发器可以将不规则 的输入信号转换成具有特 定波形和频率的输出信号。
信号分离
可以将一个连续的输入信 号分离成多个脉冲信号， 实现信号的分离和整形。
信号分频
利用触发器可以将输入信 号的频率降低，实现信号 的分频。
输出脉冲宽度稳定，受电源电压和温度变化影响较小。
单稳态触发器的优势与不足
• 输出脉冲幅度大，驱动能力强。
单稳态触发器的优势与不足
不足
输出脉冲的上升沿和下降 沿不陡峭，可能会影响后 续电路的工作。
输出脉冲宽度固定，无法 调节。
电路的延迟时间受元件参 数影响较大，不易精确控 制。
单稳态触发器的发展趋势
恢复时间
指从输出状态改变后，输出回到稳定状态所需的时间。
影响因素
触发器的电路结构和参数，以及上一次触发后的余振影响。
选择依据
根据实际应用需求，选择具有较短恢复时间的单稳态触发器，以 提高工作效率。
重复频率
重复频率
指单位时间内触发器能够重复工 作的次数。
影响因素
触发器的电路结构和参数，以及 电源电压和环境温度等外部条件。
03 单稳态触发器的应用
定时器
定时器
单稳态触发器可以用于定时器电路， 通过设定输入脉冲的宽度和延迟时间 ，实现定时控制。
定时器应用
定时器在各种电子设备和系统中有着 广泛的应用，如微波炉、烤箱、洗衣 机等家电的计时功能，以及计算机和 通信设备的时钟信号等。
脉冲整形
脉冲整形
单稳态触发器可以对输入脉冲进行整形，通过调整输出脉冲的宽度和形状，以 满足特定电路的要求。
单稳态触发器
《数字电子技术》
2.1 微分型单稳态触发器 2.2 集成单稳态触发器 2.3 单稳态触发器的应用
单元2 单稳态触发器
引言
《数字电子技术》
单稳态触发器是输出有一个稳态和一个暂稳态的电路。 它不同于触发器的双稳态。单稳态触发器在无外加触发信 号时处于稳态。在外加触发信号的作用下，电路从稳态进 入到暂稳态，经过一段时间后，电路又会自动返回到稳态。 暂稳态维持时间的长短取决于电路本身的参数，与触发信 号无关。单稳态触发器在触发信号的作用下能产生一定宽 度的矩形脉冲，广泛用于数字系统中的整形、延时和定时。
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（1）稳态
在无触发信号（uI为高电平）且R＜ ROFF时，G2门关闭，uO2输出高电平；G1门 全1出0，uO1为低电平，电路处于稳态。
工作波形
单元2 单稳态触发器
2.1 微分型单稳态触发器
1、工作原理
《数字电子技术》
（2）暂稳态
tW ≈ 0.7RC 在应用微分型单稳态触发器时对触发信号uI的脉宽和
周期要有一定的限制。即要求脉宽要小于暂稳态时间，周 期要大于暂稳态加恢复过程时间，这样才能保证电路正常 工作。
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
集成单稳态触发器根据工作状态的不同可分为不可重复触发和可重复
逻辑符号
引脚排列
单元2 单稳态触发器
2.2 集成单稳态触发器
《数字电子技术》
74LS121的 功能表
1、触发脉冲 74LSl21有两种触发方式，可以上升沿触发，也可下降沿触发。
（1）上升沿触发时，触发脉冲应从B端输入，且A1和A2中至少有一 个为低电平。此时，电路由稳态翻转W延时即可得一负脉冲 。因此利
单稳态触发器
单稳态触发器特点：电路有一个稳态、一个暂稳态。
在外来触发信号作用下，电路由稳态翻转到暂稳态。
暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。
暂稳态的持续时间取决于RC电路的参数值。
单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。

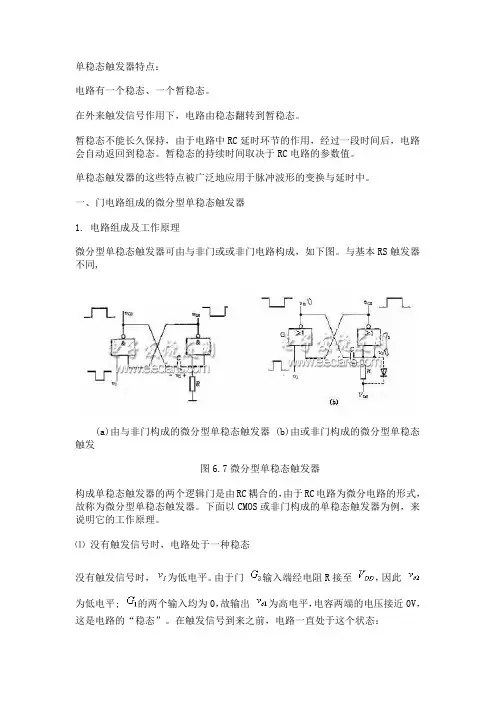

一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。
与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。
下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。
⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。
由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。
在触发信号到来之前，电路一直处于这个状态：, 。
⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。
此时，即使触发信号撤除（），由于的作用，仍维持低电平。
然而，电路的这种状态是不能长久保持的，故称之为暂稳态。
暂稳态时，，。
⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。
, 。
暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。
在整个过程中，电路各点工作波形如图6.8所示。
图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。
单稳态触发器
课题: 单稳态触发器课时: 讲/练二课时（1）教学要求:（2）理解单稳态触发器的工作原理；（3）掌握输出波形周期的估计。
教学过程:一、微分型单稳态触发器单稳态触发器的功能特点: 只有一个稳定状态的触发器。
如果没有外来触发信号, 电路将保持这一稳定状态不变。
只有在外来触发信号作用下, 电路才会从原来的稳态翻转到另一个状态。
但是, 这一状态是暂时的, 故称为暂稳态, 经过一段时间后, 电路将自动返回到原来的稳定状态。
功能: 常用于脉冲的整形和延时。
电路组成:vo经过R、C组成的微分电路, 耦合到门G2的输入端, 故称微分型单稳态电路。
2）工作原理:3）1）电路的稳态: 无触发信号输入时, vI为高电平。
由于电阻R很小, B端相当于接地, 门G2的输入信号为低电平0, vo输出高电平1态。
电路的暂稳态: 当输入端A加入低电平触发信号时, 门G1的输出为高电平1, 通过电容C耦合, 门G2的输入信号为高电平1, vo输出低电平0态。
暂稳态期间：vo1高电平对C充电, 使B端的电平也逐渐下降。
自动恢复为稳态：当B端的电平下降到关门电平时, 门G2关闭, 输出电压又上跳为高电平。
输出脉冲宽度: TW≈0.7RC。
二、集成单稳态触发器－CT74121（一）外引线排列及引出端符号Q: 暂稳态正脉冲输出端；Q: 暂稳态负脉冲输出端；TR＋: 为正触发（上升沿触发）输入端；TR一A.TR一B: 两个负脉冲（下降沿触发）输入端；Cext: 为外接电容端；Rint: 为内电阻端；Rext/Cext: 为外接电阻和电容的公共端；Vcc、GND.NC。
（二）逻辑功能及简要说明1.外引线排列图:2.输出脉冲宽度TW由定时元件R、C决定。
TW≈0.7RC。
作业: P26713－9、13－10。
单稳态触发器的基本原理
单稳态触发器的基本原理
单稳态触发器是一种具有两个稳态的电子电路，输入一个触发信号时，输出在一段时间内保持在一个稳态，然后恢复到另一个稳态。
基本原理如下：
1. 单稳态触发器由至少一个双稳态器和一个触发器组成。
双稳态器具有两个稳态，分别为Set（置位）和Reset（复位）。
2. 当输入触发信号为高电平时，触发器处于Set稳态，输出为高电平。
当输入信号回到低电平，触发器的状态不会改变。
3. 当输入触发信号为低电平时，触发器处于Reset稳态，输出为低电平。
当输入信号回到高电平，触发器的状态不会改变。
4. 通过根据上述两个稳态的状态转移规则，输入信号的变化会导致触发器状态的切换，从而改变输出信号的状态。
5. 单稳态触发器可以设置一个固定的时间延迟，当输入触发信号改变时，触发器会在一段固定的时间后恢复到另一个稳态。
6. 单稳态触发器的具体实现方式有很多，比如基于门电路的实现（如SR触发器、D触发器等）和基于集成电路的实现（如555定时器等）。
总之，单稳态触发器通过输入信号的变化从一个稳态切换到另一个稳态，以实现一段固定的时间延迟，并输出变化后的信号状态。
单稳态触发器 (2)

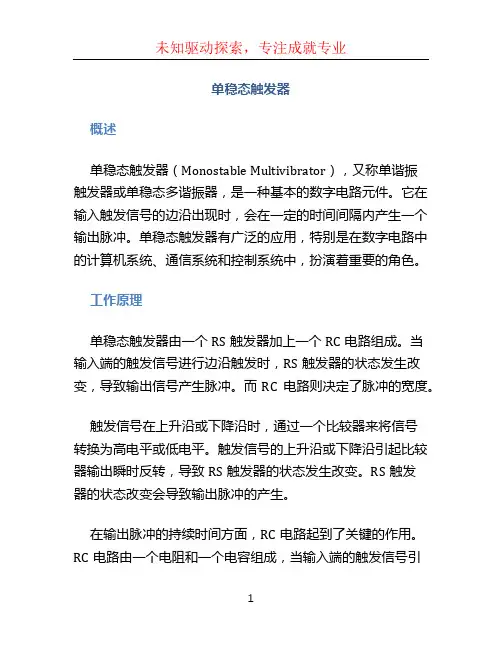

单稳态触发器概述单稳态触发器（Monostable Multivibrator），又称单谐振触发器或单稳态多谐振器，是一种基本的数字电路元件。
它在输入触发信号的边沿出现时，会在一定的时间间隔内产生一个输出脉冲。
单稳态触发器有广泛的应用，特别是在数字电路中的计算机系统、通信系统和控制系统中，扮演着重要的角色。
工作原理单稳态触发器由一个RS触发器加上一个RC电路组成。
当输入端的触发信号进行边沿触发时，RS触发器的状态发生改变，导致输出信号产生脉冲。
而RC电路则决定了脉冲的宽度。
触发信号在上升沿或下降沿时，通过一个比较器来将信号转换为高电平或低电平。
触发信号的上升沿或下降沿引起比较器输出瞬时反转，导致RS触发器的状态发生改变。
RS触发器的状态改变会导致输出脉冲的产生。
在输出脉冲的持续时间方面，RC电路起到了关键的作用。
RC电路由一个电阻和一个电容组成，当输入端的触发信号引起RS触发器状态改变时，电容开始充电，通过选择合适的电阻和电容值，可以控制电容充电的时间，从而控制输出脉冲的持续时间。
应用单稳态触发器在数字电路中有着广泛的应用。
常见的应用包括： 1. 脉冲生成器：单稳态触发器能够生成一定宽度的脉冲信号，可以用于时序控制和时序检测。
2. 边沿检测器：单稳态触发器可以检测输入信号的边沿，用于时序检测。
3. 延时器：通过调整RC电路的参数，可以实现不同的延时效果，在单片机、微控制器等系统中常用于延时应用。
4. 脉宽测量器：利用单稳态触发器的特性，可以对输入信号的脉冲宽度进行测量。
优点和缺点单稳态触发器具有以下优点： - 可靠性高：由于是基于硅片制造的集成电路，因此具有高可靠性和稳定性。
- 可控性强：通过调整RC电路的参数，可以灵活控制输出脉冲的宽度和时间间隔。
- 适用范围广：可以应用于不同的数字电路设计中，满足不同的需求。
然而，单稳态触发器也存在一些缺点： - 成本较高：由于是集成电路，制造工艺复杂，因此成本相对较高。
单稳态触发器特点及应用
单稳态触发器特点及应用单稳态触发器是一种基本的数字逻辑电路元件。
它有着独特的特点和广泛的应用。
单稳态触发器有两个稳定的状态，分别被称为"稳定1态"和"稳定0态"。
当输入信号发生边沿变化时，触发器会产生一次性的输出脉冲，将自己的状态从一个稳定状态转换至另一个稳定状态，然后再次保持在此状态，直到下一个输入信号的到来。
单稳态触发器有以下特点：1. 基本功能：单稳态触发器可以将一个瞬时的输入信号转换为一个确定的固定时间宽度的输出脉冲。
这个输出脉冲的时间宽度由触发器内部的电路元件和外部的电容、电阻等元件决定。
2. 稳定的状态：单稳态触发器有稳定1态和稳定0态两种状态，这两种状态之间可以通过输入信号触发器的边沿变化来转换。
3. 输出脉冲：在输入信号变化时，单稳态触发器会产生一次性的输出脉冲。
这个脉冲的宽度是固定的，不受输入信号变化的时间长短影响。
4. 延迟时间：单稳态触发器具有一个延迟时间，即输入信号发生变化到输出脉冲出现的时间间隔。
这个延迟时间是固定的，不受输入信号的频率和幅度的影响。
单稳态触发器有广泛的应用：1. 脉冲生成：单稳态触发器可以将一个瞬态输入信号转换为一个固定宽度的脉冲。
这个功能在很多电子设备中都有应用，例如数字逻辑电路中的时序控制、计数器的启动、断电、复位等。
2. 时序控制：单稳态触发器可以用来实现时序控制。
通过控制输入信号的变化时间和触发器自身的延迟时间，可以实现对电路的时序控制，例如在特定时间间隔内产生脉冲或者使特定电路模块按照固定的顺序工作。
3. 双稳态触发：单稳态触发器可以用来实现双稳态触发器。
通过将两个单稳态触发器串联，可以构建一个双稳态触发器。
在数字电路中，双稳态触发器用来存储和传输数字信号。
4. 电路保护：单稳态触发器可以用于电路保护。
当输入信号超过设定的阈值电平时，触发器会产生输出脉冲作为保护信号，告知其他电路模块需要停止工作或者采取其他保护措施。
单稳态触发器
t tw t
烟台汽车工程职业学院
单稳态触发器
作业：
1、第7章自我检查题：题7.1：6 2、第7章思考题与习题：题7.1:5 题7.2:1， 2
烟台汽车工程职业学院
1、单稳态触发器的工作原理
2、周期的计算方法
退出
烟台汽车工程职业学院
单稳态触发器
一、单稳态触发器的特点 1、有一个稳定状态和一个暂稳状态。 2、在触发脉冲作用下，电路将从稳态翻转到暂稳 态，在暂稳态停留一段时间后，又自动返回稳定 状态。 3、暂稳态时间的长短取决于电路本身参数，与 触发脉冲的宽度无关。
单稳态触发器
单稳态触发器输出脉冲的宽度实际上是暂稳态持续 时间tw为电容C上的电压由低电平充到门2的阈值电压 UTH所需的时间，其大小可用下式估算 tw=RCln2≈0.7RC 在使用微分型单稳态触发器时，输人脉冲的宽度应小 于输出脉冲tw的宽度，否则电路将无法正常工作。
烟台汽车工程职业学院
单稳态触发器
烟台汽车工程职业学院
二、电路组成
单稳态触发器
uI __ 1 UCC 3 O uC __ 2 UCC 3
uI __ 1 VDD 3 O uC __ 2 VDD 3 t2 tw t3
··
RR
uI uI
+UCC +VDD
4 8 4 8 6 6 uo 7 3 555 uC 7 555 3 VC 2 5 2 5 1 C 1 C
所以555定时器保持0状态不变。稳态时，uc＝0，uo=0
烟台汽车工程职业学院
单稳态触发器
2、暂稳态
在负触发脉冲uI的作用下，低电平触发 TR 端得到 低于1/3UCC的触发电平 由于此时uc＝0，UTH＜UCC, UTR＜UCC, 555定时器输 出高电平。同时放电管VT截止，电路进入暂稳态， 定时开始 暂稳态阶段（t1-t2）,电容C充电，充电回路为 UCC→R→C→地，充电时间常数为RC，uc按指数上 升。
