加热炉余热回收系统常用预热器选型
加热炉余热回收系统常用预热器选型【摘要】热炉余热回收系统中的预热器选型十分重要。
预热器能够有效地提高系统的能效，降低能耗成本。
本文首先介绍了预热器的作用和常见类型，包括燃气预热器和水蒸气预热器。
然后深入探讨了选型考虑因素，如温度范围、介质性质和流量要求等。
针对不同情况，需要合理选择燃气预热器或水蒸气预热器，并对其选型方法进行了详细讨论。
最后强调了预热器选型对系统性能的重要性，提出了未来发展趋势和选型技术的提升方向，为加热炉余热回收系统的优化提供了重要参考。
【关键词】加热炉、余热回收系统、预热器、选型、作用、类型、考虑因素、燃气预热器、水蒸气预热器、重要性、发展趋势、技术提升。
1. 引言1.1 加热炉余热回收系统常用预热器选型加热炉余热回收系统是工业生产中常见的设备，能有效回收烟气、炉温等余热，提高能源利用率。
而预热器作为加热炉余热回收系统中的重要组成部分，对系统的性能和效率起着至关重要的作用。
预热器的作用主要是利用余热对冷却物料进行预热，减少能源消耗，提高生产效率。
常见的预热器类型包括燃气预热器和水蒸气预热器，它们分别适用于不同的工业生产场景。
在选型预热器时，需要考虑的因素包括预热效率、耐高温性能、对冷却物料的适应性以及操作和维护成本等。
针对不同需求，燃气预热器和水蒸气预热器的选型方法也不尽相同。
通过科学的选型方法，可以提高加热炉余热回收系统的性能和效率，降低能源消耗，实现节能减排的目标。
未来，随着技术的不断提升，预热器选型技术将会更加精准和智能化，为工业生产带来更大的效益。
加热炉余热回收系统预热器选型的重要性不言而喻，需要行业内的专业人士共同努力，推动该领域的发展和进步。
2. 正文2.1 预热器的作用预热器在加热炉余热回收系统中起着至关重要的作用。
预热器的主要功能是通过将冷却之前的工质加热到一定温度，以减少工质在加热炉内部的燃烧需求，从而降低能耗和减少环境污染。
预热器能够有效利用余热资源，提高能源利用率，降低生产成本。
开利-19XR 300-1500RT(10KV900-1650热回收450-1300)1006
型号说明
19XR 65 65 467 DJ S 52
说明
19XR: 高效封闭型离心式冷水机组 19XRV: 超高效变频离心式冷水机组
蒸发器型号
30, 31, 32 35, 36, 37 40, 41, 42 45, 46, 47 5P, 50, 51,52 5Q,55, 56, 57 6P, 60, 61, 62 6Q,65, 66, 67 7P, 70, 71, 72 7Q,75, 76, 77 8P, 80, 81, 82 8Q,85, 86, 87
380V/3kV/6kV) 10kV)) 380V变频) 380V)
电机电压代码 52-(380V-3Ph-50Hz) 55-(6.3kV-3Ph-50Hz) 5A-(10kV-3Ph-50Hz)
电机型式 S-标准型电机 H-高效型电机
电机型号 CD DC EH LG LH CE DD EJ MB MC MD CL DE EK ME MF MH CM DF EL CN DG EM CP DH EN CQ DJ EP
732 0.173 1246 2729 201.7 104.4 238.1 95.5 5200
799 0.175 1362 3276 218.5 120.6 258.8 111.2 5200
866 0.176 1470 3276 235.3 127.7 DN350 278.0 117.2 DN350 5200
首位数字表示压缩机型号
按冷量大小
300~550TR: 02XR3 550~1000TR: 02XR4 1000TR~1650TR: 02XR5
注：开利公司不断致力于产品改进和拓展，部件范围不限于此，并会有调整
制冷量
1055~5274kW (空调工况 3164~5803kW (空调工况 1055~5135kW (空调工况 2110~3164kW (蓄冰工况

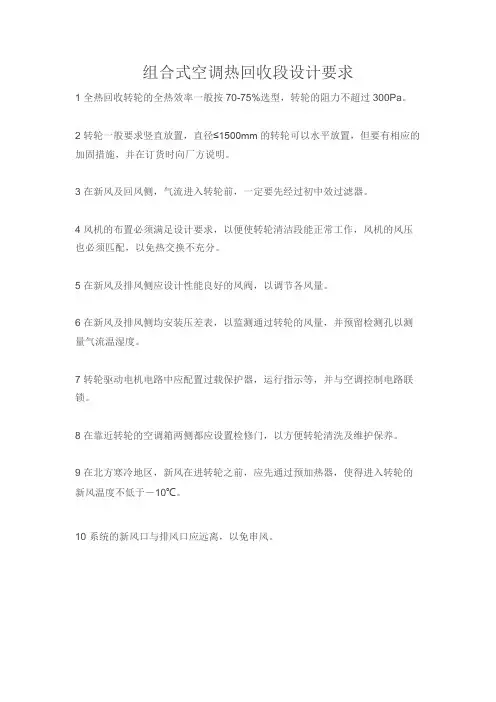

组合式空调热回收段设计要求
组合式空调热回收段设计要求
1 全热回收转轮的全热效率一般按70-75%选型，转轮的阻力不超过300Pa。
2 转轮一般要求竖直放置，直径≤1500mm的转轮可以水平放置，但要有相应的加固措施，并在订货时向厂方说明。
3 在新风及回风侧，气流进入转轮前，一定要先经过初中效过滤器。
4 风机的布置必须满足设计要求，以便使转轮清洁段能正常工作，风机的风压也必须匹配，以免热交换不充分。
5 在新风及排风侧应设计性能良好的风阀，以调节各风量。
6 在新风及排风侧均安装压差表，以监测通过转轮的风量，并预留检测孔以测量气流温湿度。
7 转轮驱动电机电路中应配置过载保护器，运行指示等，并与空调控制电路联锁。
8 在靠近转轮的空调箱两侧都应设置检修门，以方便转轮清洗及维护保养。
9 在北方寒冷地区，新风在进转轮之前，应先通过预加热器，使得进入转轮的新风温度不低于－10℃。
10 系统的新风口与排风口应远离，以免串风。

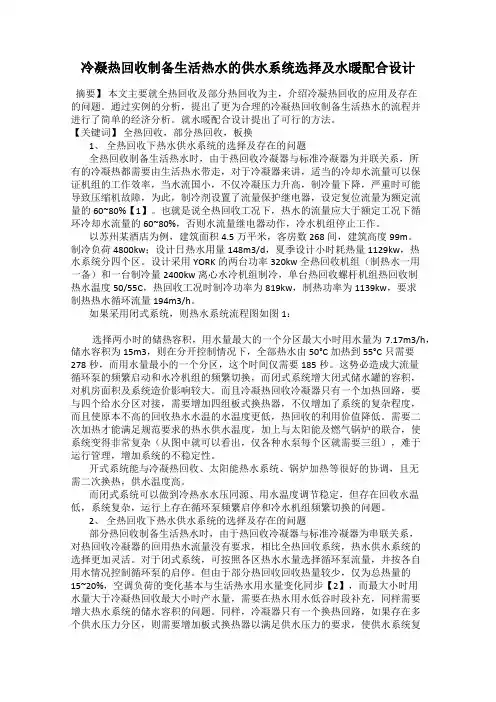

冷凝热回收制备生活热水的供水系统选择及水暖配合设计
冷凝热回收制备生活热水的供水系统选择及水暖配合设计摘要】本文主要就全热回收及部分热回收为主，介绍冷凝热回收的应用及存在的问题。
通过实例的分析，提出了更为合理的冷凝热回收制备生活热水的流程并进行了简单的经济分析。
就水暖配合设计提出了可行的方法。
【关键词】全热回收，部分热回收，板换1、全热回收下热水供水系统的选择及存在的问题全热回收制备生活热水时，由于热回收冷凝器与标准冷凝器为并联关系，所有的冷凝热都需要由生活热水带走，对于冷凝器来讲，适当的冷却水流量可以保证机组的工作效率，当水流国小，不仅冷凝压力升高，制冷量下降，严重时可能导致压缩机故障，为此，制冷剂设置了流量保护继电器，设定复位流量为额定流量的60~80%【1】。
也就是说全热回收工况下，热水的流量应大于额定工况下循环冷却水流量的60~80%，否则水流量继电器动作，冷水机组停止工作。
以苏州某酒店为例，建筑面积4.5万平米，客房数268间，建筑高度99m。
制冷负荷4800kw；设计日热水用量148m3/d，夏季设计小时耗热量1129kw，热水系统分四个区。
设计采用YORK的两台功率320kw全热回收机组（制热水一用一备）和一台制冷量2400kw离心水冷机组制冷，单台热回收螺杆机组热回收制热水温度50/55C，热回收工况时制冷功率为819kw，制热功率为1139kw，要求制热热水循环流量194m3/h。
如果采用闭式系统，则热水系统流程图如图1：选择两小时的储热容积，用水量最大的一个分区最大小时用水量为7.17m3/h，储水容积为15m3，则在分开控制情况下，全部热水由50°C加热到55°C只需要278秒，而用水量最小的一个分区，这个时间仅需要185秒。
这势必造成大流量循环泵的频繁启动和水冷机组的频繁切换，而闭式系统增大闭式储水罐的容积，对机房面积及系统造价影响较大。
而且冷凝热回收冷凝器只有一个加热回路，要与四个给水分区对接，需要增加四组板式换热器，不仅增加了系统的复杂程度，而且使原本不高的回收热水水温的水温度更低，热回收的利用价值降低。
空调房间排风热回收装置设计选型探讨
空调房间排风热回收装置设计选型探讨(1)2010-09-09 15:29:06 作者：来源：建筑环境与设备第43期【文章转载请注明出处】空调房间一般设有新风送风系统，同时，也需要排风。
众所周知，排风的温度或焓值在夏季低于室外空气，而冬季要高于室外空气，说明不论是冬季或夏季，排风的能量是可以回收利用的，采用热回收装置回收排风中的能量是空调系统的重要节能措施之一。
长沙有色冶金设计研究院刘光大长沙市规划计院有限责任公司欧阳焱概述(一级标题)空调房间一般设有新风送风系统，同时，也需要排风。
众所周知，排风的温度或焓值在夏季低于室外空气，而冬季要高于室外空气，说明不论是冬季或夏季，排风的能量是可以回收利用的，采用热回收装置回收排风中的能量是空调系统的重要节能措施之一。
设置排风热回收装置可以节约能源，降低空调运行费用，但是需要增加工程投资，尽管增加的投资可以通过减少的运行费用在一定期限内逐步回收，可是往往在工程建设中存在重节约投资，轻节约能量的思想，将工程投资与降低运行成本看成是互不相干的两件事，设置排风热回收方案常常被轻易拒绝。
同时，也存在有对设置热回收装置方案缺乏必要的论证，在工程中不当使用的现象。
影响热回收量的主要因素(一级标题)热回收装置按回收能量类别，一般分为全热回收型和显热回收型两类，在新风与排风质量流量相同的前提下，其换热效率按下列公式计算：显热回收效率ηt=(t1-t2)/ (t1-t3)×100% (1)湿交换效率ηd=(d1-d2)/ (d1-d3)×100% (2)全热交换效率ηh=(h1-h2)/ (h1-h3)×100% (3)式(1)~(3)中，t、d、h分别表示空气的温度(℃)、含湿量(g/kg)和比焓(kJ/kg)，下标1、2、3分别表示新风、送风和回风状态点，如图1所示。
图1 热回收装置室内外状态空调房间一般设有新风送风系统，同时，也需要排风。
众所周知，排风的温度或焓值在夏季低于室外空气，而冬季要高于室外空气，说明不论是冬季或夏季，排风的能量是可以回收利用的，采用热回收装置回收排风中的能量是空调系统的重要节能措施之一。
空调工程中热回收装置选型问题
空调工程中热回收装置选型问题摘要：本文以空调工程中热回收装置选型问题为探讨主题，分析热回收装置的选型方式、新风量与排风量的计算方法。
建筑节能效果与空调工程的建设息息相关，合理选择热回收装置的结构类型是提高节能实效性的关键所在。
当前，空调工程普遍依据参考样本标明的效率值与功率值选择热回收装置类型，但空调的实际运行情况会与其存在较大偏差，明确热回收装置的选型方式具有重要意义。
关键词：空调工程；热回收；装置选型引言：在空调系统中，热回收系统是主要的组成部分，对于建筑建设的节能问题，我国相关部门出台了《公共建筑节能设计标准》，其中对于排风热回收系统的设置条件作出明确规定，要求在普通民用建筑物内必须安设集中排风系统。
且对于系统运行标准参数作出了准确说明。
排风热回收装置的节能效果明显，选择适宜的装置类型便是空调工程设计人员需要面临的重要课题。
1 空调工程中热回收装置选型方式选择热回收装置类型主要包括以下步骤：（1）了解并掌握建筑物的房屋布局、整体结构与使用功能，以此为基础选择合适的热回收装置，并确定装置设备大小与安置位置。
（2）明确居住房间的使用功能与空调设占用的面积，考察其卫生要求、排风需求与居住人数的具体情况，将最佳新风量加以确定。
（3）在确定新风量的大小后，选择与之相对应的热回收装置，明确设备规格与安置数量，科学选择安放位置。
当前，大部分热回收装置设备运行参数的测定都是在统一条件下进行的，即以室内排风量等同于新风量，这样的参数测定工作存在较多问题：（1）室外条件与室内条件差异较大，与参数设定所需的名义工况不符。
（2）在特殊的运行条件下，机组产生的新风量与排风量不相等。
（3）机组组合方式普遍存在于组合式热回收装置的标准样本中，而设备运行会受到不同组合方式的影响。
要正确判断热回收装置是否节能与节能效率大小，需要对以上问题加以明确[1]。
因此，在空调工程热回收系统的设计过程中，需对以下因素与条件进行明确：（1）室外运行条件。
