2009年机械设计试题与答案
09-b答案机械设计基础考试样题2009

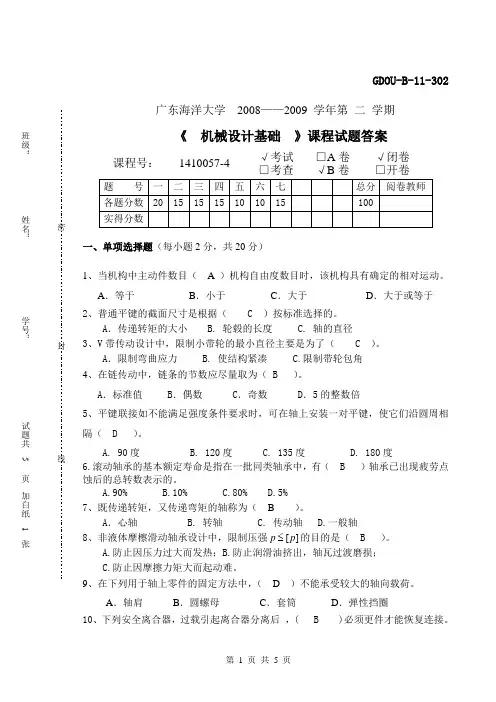

广东海洋大学 2008——2009 学年第 二 学期 《 机械设计基础 》课程试题答案 课程号： 1410057-4 √ 考试 □ A 卷 √ 闭卷 □ 考查 √ B 卷 □ 开卷一、单项选择题（每小题2分，共20分） 1、当机构中主动件数目（ A ）机构自由度数目时，该机构具有确定的相对运动。
A ．等于 B ．小于 C ．大于 D ．大于或等于 2、普通平键的截面尺寸是根据（ C ）按标准选择的。
A ．传递转矩的大小 B. 轮毂的长度 C. 轴的直径 3、V 带传动设计中，限制小带轮的最小直径主要是为了（ C ）。
A ．限制弯曲应力 B. 使结构紧凑 C.限制带轮包角 4、在链传动中，链条的节数应尽量取为（ B ）。
A ．标准值 B ．偶数 C ．奇数 D ．5的整数倍 5、平键联接如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔（ D ）。
A. 90度 B. 120度 C. 135度 D. 180度 6.滚动轴承的基本额定寿命是指在一批同类轴承中，有（ B ）轴承已出现疲劳点蚀后的总转数表示的。
A.90% B.10% C.80% D.5% 7、既传递转矩，又传递弯矩的轴称为（ B ）。
A ．心轴 B. 转轴 C. 传动轴 D.一般轴 8、非液体摩檫滑动轴承设计中，限制压强][p p 的目的是（ B ）。
A.防止因压力过大而发热；B.防止润滑油挤出，轴瓦过渡磨损；C.防止因摩擦力矩大而起动难。
9、在下列用于轴上零件的固定方法中，（ D ）不能承受较大的轴向载荷。
A ．轴肩B ．圆螺母C ．套筒D ．弹性挡圈10、下列安全离合器，过载引起离合器分离后 ，( B )必须更件才能恢复连接。
班级：姓名： 学号：试题共5页加白纸1张密封线 GDOU-B-11-302A.摩擦式安全离合器B.销钉式安全离合器C.牙嵌式安全离合器二、填空题（每小题3分，共15分）1、齿轮传动的主要失效形式有：轮齿折断、点蚀、磨损、胶合、塑性变形 。
2009年机械设计基础试卷A卷答案详解

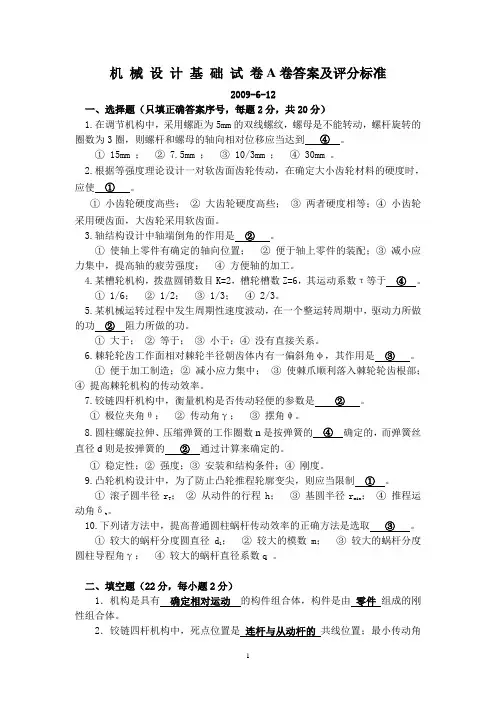

机械设计基础试卷A卷答案及评分标准2009-6-12一、选择题（只填正确答案序号，每题2分，共20分）1.在调节机构中，采用螺距为5mm的双线螺纹，螺母是不能转动，螺杆旋转的圈数为3圈，则螺杆和螺母的轴向相对位移应当达到④。
①15mm ；② 7.5mm ；③10/3mm ；④ 30mm 。
2.根据等强度理论设计一对软齿面齿轮传动，在确定大小齿轮材料的硬度时，应使①。
①小齿轮硬度高些；②大齿轮硬度高些；③两者硬度相等；④小齿轮采用硬齿面，大齿轮采用软齿面。
3.轴结构设计中轴端倒角的作用是②。
①使轴上零件有确定的轴向位置；②便于轴上零件的装配；③减小应力集中，提高轴的疲劳强度；④方便轴的加工。
4.某槽轮机构，拨盘圆销数目K=2，槽轮槽数Z=6，其运动系数τ等于④。
①1/6；②1/2；③1/3；④ 2/3。
5.某机械运转过程中发生周期性速度波动，在一个整运转周期中，驱动力所做的功②阻力所做的功。
①大于；②等于；③小于；④没有直接关系。
6.棘轮轮齿工作面相对棘轮半径朝齿体内有一偏斜角φ，其作用是③。
①便于加工制造；②减小应力集中；③使棘爪顺利落入棘轮轮齿根部；④提高棘轮机构的传动效率。
7.铰链四杆机构中，衡量机构是否传动轻便的参数是②。
①极位夹角θ；②传动角γ；③摆角ψ。
8.圆柱螺旋拉伸、压缩弹簧的工作圈数n是按弹簧的④确定的，而弹簧丝直径d则是按弹簧的②通过计算来确定的。
①稳定性；②强度；③安装和结构条件；④刚度。
9.凸轮机构设计中，为了防止凸轮推程轮廓变尖，则应当限制①。
①滚子圆半径rT ；②从动件的行程h；③基圆半径rmin；④推程运动角δt。
10.下列诸方法中，提高普通圆柱蜗杆传动效率的正确方法是选取③。
①较大的蜗杆分度圆直径d1；②较大的模数m；③较大的蜗杆分度圆柱导程角γ；④较大的蜗杆直径系数q 。
二、填空题（22分，每小题2分）1．机构是具有确定相对运动的构件组合体，构件是由零件组成的刚性组合体。
2009级机械设计基础(A)答案
课程编号：03000138北京理工大学2010～2011学年第2期2009级机械设计基础期末试题A卷班级学号姓名成绩注：试卷共6页，试题解答一律作在试卷上，其它地方无效。
一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 为提高闭式齿轮传动齿面接触疲劳强度，下面不正确的措施为（ D ）。
A 选择合金钢齿轮材料以提高许用应力B 加大中心距C 保证齿面加工精度基础上适当增加齿宽D 提高表面粗糙度2. 某二级斜齿轮减速器中间轴上两斜齿轮螺旋角之间关系，比较合理的设计是（B）。
A 旋向相反，大小相等B 旋向相同，大小不一定相等C 旋向相同，大小相等D 旋向相反，大小不一定相等3. 既能实现轴上零件轴向固定又能实现周向固定的措施为（ A ）。
A 销连接B 平键连接C 弹性档圈D 圆螺母4. 以下措施中，( C )可以提高受轴向变载荷的紧螺栓连接中的螺栓强度。
A 螺纹防松B 在被连接件间加橡胶垫片C 采用空心螺栓D 采用精制螺栓5. 带传动中带和带轮间摩擦系数与初拉力一定时，( B )则最大有效圆周力也愈大。
A 带轮宽度越大B 小带轮上的包角愈大C 大带轮上的包角愈大D 带速愈低6. 推力球轴承不适用于高转速，这是因为高速时( C )从而使轴承寿命严重下降。
A 冲击过大B 滚动阻力大C 滚动体离心力过大D 不利于轴承润滑二、判断题（本题10分，叙述正确的题目在括号中填入T，错误填入F，回答正确每小题得2分，错误倒扣2分，不答不得分，本题10分扣完为止。
）1.凸轮从动件为等加速等减速运动规律时既不存在柔性冲击也不存在刚性冲击。
（F ）2. 对回转件进行动平衡或静平衡的目的是减小转子运转时的速度波动程度。
（F）3. 凸缘联轴器适用于两轴对中不好、转速不高的应用场合。
（ F ）4.迷宫式密封主要用于无磨损且速度较高的场合。
（T ）5. 闭式蜗杆传动常设计为大传动比传动，因此需要进行热平衡计算。
（ F ）三、（本题10分）图示机构中凸轮为原动件，试计算机构自由度，若有复合铰链、局部自由度或虚约束请指出。
完整word版09武汉科技大学机械设计试题及答案解读
082009年度机械设计试卷专业:机电一体化队别：卷型:A卷课程名称：机械设计考试日期：考试方式：闭卷学生学号: 学生姓名: 在试题纸上答题无效,教师命题时不需要留出答题空间、选择题：本题共10个小题,每小题2分,共20分,在每小题给出的四个选项中, 只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1.在一般工作条件下,齿面硬度HBC 350的闭式齿轮传动，通常的主要失效形式为【】A.轮齿疲劳折断B.齿面疲劳点蚀C.齿面胶合D.齿面塑性变形2.带传动在工作时产生弹性滑动,是由于【】A.包角a太小B.初拉力F0太小C.紧边与松边拉力不等D. 传动过载3.在下列四种型号的滚动轴承中,只能承受径向载荷的是【】A.6208B.N208C.3208D. 52084.下列四种螺纹中,自锁性能最好的是【】A.粗牙普通螺纹B.细牙普通螺纹C.梯形螺纹D.锯齿形螺纹5.在润滑良好的条件下,为提高蜗杆传动的啮合效率,可采用的方法为【】A.减小齿面滑动速度usB.减少蜗杆头数Z1C.增加蜗杆头数Z1D. 增大蜗杆直径系数q6.在圆柱形螺旋拉伸（压缩弹簧中,弹簧指数C是指【】A.弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值D.弹簧中径与簧丝直径之比值7.普通平键接联采用两个键时,一般两键间的布置角度为【】A.90°B.120C.135°D.180°8.V 带在减速传动过程中,带的最大应力发生在【】A.V 带离开大带轮处B. V 带绕上大带轮处C.V 带离开小带轮处D. V 带绕上小带轮处9.对于普通螺栓联接,在拧紧螺母时,螺栓所受的载荷是【】A.拉力B.扭矩C.压力D.拉力和扭矩10.滚子链传动中,链节数应尽量避免采用奇数,这主要是因为采用过渡链节后A. 制造困难B.要使用较长的销轴C.不便于装配D.链板要产生附加的弯曲应力二、填空题:本大题共10个小题,每空1分,共20分。
江苏大学机械设计2009--2010学年期末试题(附答案)
机械设计试题（A ）卷（闭卷）2009--2010学年第一学期学号：姓名：一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和，最大应力发生在。
5、链传动设计时，链条节数应选数(奇数、偶数)。
链轮齿数应选数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
、效率和效率。
其中啮合效率η8、蜗杆传动的总效率包括啮合效率η1= ，影响蜗杆传动总效率的主要因素是效率。
19、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。
A．避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于。
A．带的线速度 B．带的紧边拉力c．带的有效拉力 D．带传递的功率和小带轮转速的主要几何参数是。
5、对于标准齿轮传动，影响齿形系数YFA．齿轮的模数 B．齿轮的压力角C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于——。
浙江工业大学09机械设计试卷及参考答案
浙江工业大学2009 /2010学年第一学期试卷课程机械设计姓名___________________________ 班级学号___________________________答案一、1、通用零件 专用零件 2. 疲劳极限 应力循环次数3降低(减小)4. 大径 中径 小径5 沿圆周方向相隔180º的位置 轴的同一条母线上6.打滑和疲劳破坏 在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命 7 高 大 少(小) 8 30～509 右 轴面 端面10. 温升（过热） 接触角 越大 12 P0 压力 13 温度 40二、1答：（1）链传动不应该放在高速级，因为在链传动参数相同的情况下，转速越高，产生的动载荷越大。
（2分）（2）带传动不该放在低速级，因为在传递功率相同的情况下，转速越低，转矩越大，带的工作拉力也越大，所需的预紧力和对轴的压轴力也越大。
（3分） 2. （1）齿轮2、蜗杆5应为右旋；（4分）（2）齿轮1、3及蜗杆5啮合点上的作用力的方向如图所示；（9分） （3）蜗轮的转动方向为顺时针，如图所示。
（2分）3答：①若输出轴功率不变，带传动应按300r/min 设计。
（2分）因为：输出轴功率不变，转速低时，转矩大，带的工作拉力大。
故：应按此设计。
（2分）②由于蜗杆传动的效率较低，工作是会产生大量热量。
对于连续运行的闭式蜗杆传动，大量热量不易及时散逸，故应进行热平衡计算。
（2分）可采取的措施： （2分）1）增大散热面积；2）提高表面传热系数。
三、1、解：（1）按螺钉强度计算所能承受的最大载荷F Q1 (6分)螺栓组不受横向力只受转矩T =Q l ，由回转力矩T 产生之横向力F T rR =4r 为螺钉与回转中心间距离，r =+=5050707122.mm 。
Q1Q1Q1R 7778.071.70422071.704F F l F F =⨯⨯=⨯=螺栓强度[][]13138351001503322..F d ==⨯⨯=ππσN[]R F K F s =μQ17778.025.115.03.115033F ⨯=⨯N 1784Q1=F（2）按凸台抗挤压强度计算所能承受的最大载荷F Q2 (4分)90][8202=≤⨯=P Q Q F dlF σ)(14400820902N F Q =⨯⨯=故：此板能承受的最大载荷F Q 为1784N 。
2008-2009学年二学期机械设计期末考试试卷(A卷)
2008-2009学年二学期机械设计期末考试试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有27题,100.0分,各大题标有题量和总分)一、是非题(8小题,共8.0分)(1分)[1]在滑动轴承工作时，轴颈中心的位置可以由偏心率x和相对间隙 两个参数来确定。
( ) (1分)[2]楔键上表面有1：100的斜度。
( )(1分)[3]对于硬齿面闭式齿轮传动，若接触强度校核不足，解决办法是增大传动尺寸或提高齿面硬度。
( ) (1分)[4]锥齿轮的标准模数在整个齿宽上都相同。
( )(1分)[5]润滑油的动力粘度又称为绝对粘度。
( )(1分)[6]一般情况下，链传动的多边形效应只能减小，不能消除。
( )(1分)[7]机械无级变速器是指当此装置的输入轴转速为一定值时，从动轴的转速可以在一定范围内连续变化。
( ) (1分)[8]轴的强度计算主要有三种方法：许用切（扭剪）应力计算，许用弯曲应力计算，安全系数校核计算。
对于每一根轴都必须经过这三种方法依次计算过,才能保证安全可靠。
( )二、选择题(3小题,共5.0分)(2分)[1]公式用于直齿圆柱齿轮的_____。
A.齿面接触疲劳强度计算B.齿根弯曲疲劳强度计算C.抗磨损计算D.抗胶合计算(1分)[2]某钢制零件，随着材料的含碳量增加，钢的____________降低；随着工作温度的提高，钢的__________增加。
A.强度B.塑性C.硬度D.弹性模量(2分)[3]各种带传动中,_____________带传动允许的传动比数值最大。
A.平B.V（三角）C.圆D.有张紧轮的平三、填空题(8小题,共16.0分)(2分)[1]圆锥滚子轴承30208（旧7208）的额定静载荷C0r=31000N，若静载荷安全系数S0=1.8，说明这种轴承允许最大当量静载荷P0＝_____________N，在P0作用下滚动体与接触中心处引起的最大接触应力____________4000MPa。
潍院2009-2010学年《机械设计》试卷(A卷)答案及评分标准
潍坊学院2009-2010学年第一学期期末考试《机械设计》试卷（A卷）答案及评分标准1、机械零件的一般磨损过程大致分为( 磨合)、（稳定磨损）、和（剧烈磨损）三个阶段。
2、机械零件在变应力作用下产生的破坏,一般称为( 疲劳破坏)。
3、V带的横截面形状为（等腰梯形），V带的工作面是（两侧面）。
4、蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
5、采用螺栓联接时，在保持预紧力不变的条件下，（减小）螺栓刚度或（增大）被联接件刚度，都可达到减小应力幅的目的。
6、常见的齿轮轮齿的失效形式有（齿面点蚀）、（齿面磨损）、（轮齿折断）、（齿面胶合）、（塑性变形）等。
7、设计机械零件的最基本准则是（强度准则）。
8、对齿轮材料性能的基本要求是（齿面要硬）、（齿芯要韧）。
9、既受扭矩又同时受弯矩的轴称为（转轴）。
10、向心滑动轴承的结构型式可分为（整体式）和剖分式两类。
二、选择题(每小题1分,共10分)1、干摩擦时，摩擦力与所受载荷及表面接触面积的关系为（ A ）A．与表面面积无关与载荷成正比B．与表面面积有关与载荷无关C．与表面面积有关与载荷成正比D．与表面面积有关与载荷成反比2、在蜗杆传动设计时，蜗杆头数Z1选多一些，则（ D ）A．有利于蜗杆加工B．有利于提高蜗杆刚度C．有利于提高传动的承载能力D．有利于提高传动效率3、当键联接强度不足时可采用双键。
使用两个平键时要求键（D ）布置。
A．在轴向沿同一直线B．在周向相隔90°C．在周向相隔120°D．在周向相隔180°4、用来把两轴联接在一起，机器运转时两轴可以分离或接合的装置叫做( D ) 。
A．联轴器B．减速器C．制动器D．离合器5、在工作条件、材料、几何尺寸相同的情况下，下面（D ）具有较大的承载能力。
A．直齿软齿面传动B．直齿硬齿面传动C．斜齿软齿面传动D．斜齿硬齿面传动6、当轴上零件要求承受轴向力时，采用( A )来进行轴向定位，所能承受的轴向力较大。
