机械设计试题库及答案
机械设计试卷试题(含答案-整理)
一、选择题：1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为( B )A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2.循环特性r=－1的变应力是(A ）应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静3.普通平键联接强度校核的内容主要是(A)。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核； D．校核磨损。
4.半圆键联接当采用双键时两键应 D 布置。
Ａ.在周向相隔９０ºＢ.在周向相隔１２０ºＣ.在周向相隔１８０ºＤ.在轴向沿同一直线5．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( D )A．拉力 B.扭矩C．压力 D.拉力和扭矩1. 普通平键联接传递动力是靠_____。
( B )(A)两侧面的摩擦力；(B)两侧面的挤压力；(C) 上下面的挤压力；(D)上下面的摩擦力。
2. 在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是 ( B )（A）增大Cb，减小Cm （B）减小Cb．增大Cm（C）增大Cb和Cm（ D）减小Cb和Cm （应尽量小）3. 带传动中最大应力发生在（ B ）（A）紧边与大带轮接触处；（B）紧边与小带轮接触处；（C）松边与小带轮接触处；（D）松边与大带轮接触处。
4. 带在工作时产生弹性滑动，是由于。
（ C ）（A）带不是绝对挠性件；（B）带与带轮间的摩擦系数偏低；（C）带的紧边与松边拉力不等；（D）带绕过带轮产生离心力。
5. 在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是—。
( A ) （A）避免螺栓受附加弯曲应力作用（B）便于安装（C）为安置防松装置6. 选取V带型号，主要取决于。
( D )（A）带的线速度（ B）带的紧边拉力（ C）带的有效拉力（D）带传递的功率和小带轮转速7. 同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料由碳钢改为合金钢，可以提高轴的而不能提高轴的。

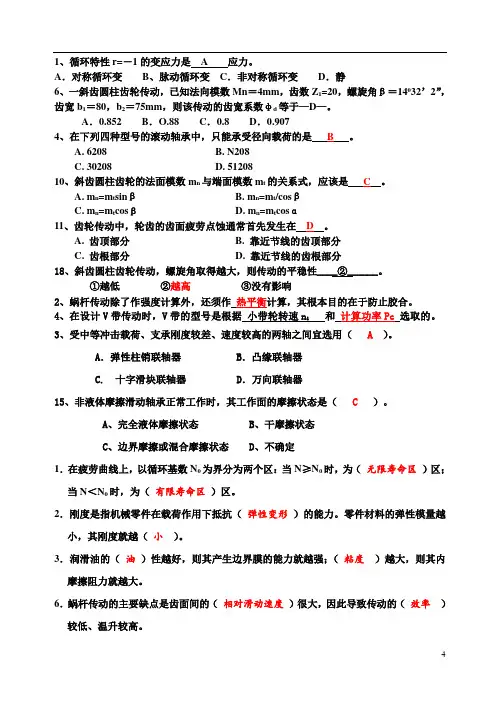

机械设计试题库及答案
1、循环特性r=－1的变应力是 A 应力。
A．对称循环变B、脉动循环变C．非对称循环变D．静6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于—D—。
A．0.852 B．O.88 C．0.8 D．0.9074、在下列四种型号的滚动轴承中，只能承受径向载荷的是B。
A. 6208B. N208C. 30208D. 5120810、斜齿圆柱齿轮的法面模数m n与端面模数m t的关系式，应该是C。
A. m n=m t sinβB. m n=m t/cosβC. m n=m t cosβD. m n=m t cosα11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在D。
A. 齿顶部分B. 靠近节线的齿顶部分C. 齿根部分D. 靠近节线的齿根部分18、斜齿圆柱齿轮传动，螺旋角取得越大，则传动的平稳性____②______。
①越低②越高③没有影响2、蜗杆传动除了作强度计算外，还须作热平衡计算，其根本目的在于防止胶合。
4、在设计V带传动时，V带的型号是根据小带轮转速n1和计算功率Pc选取的。
3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。
A．弹性柱销联轴器 B．凸缘联轴器C. 十字滑块联轴器 D．万向联轴器15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（ C ）。
A、完全液体摩擦状态B、干摩擦状态C、边界摩擦或混合摩擦状态D、不确定1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；当N＜N0时，为（有限寿命区）区。
2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。
零件材料的弹性模量越小，其刚度就越（小）。
3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。
6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
机械设计基础试题试题库及答案
机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

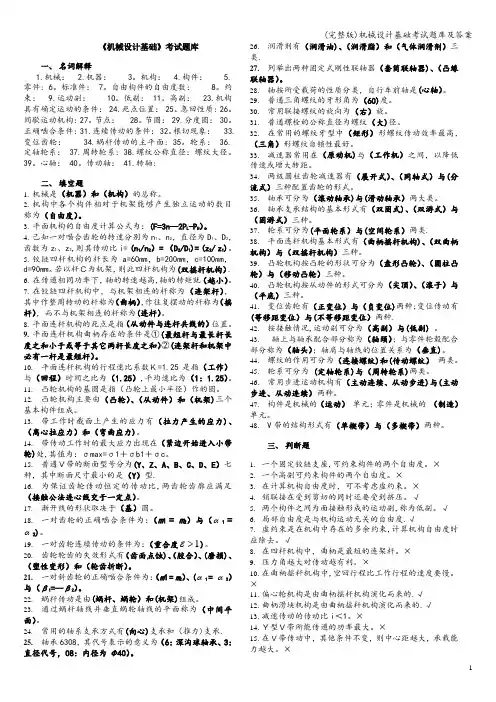

(完整版)机械设计基础考试题库及答案
《机械设计基础》考试题库一、 名词解释 1.机械： 2.机器： 3。
机构： 4.构件： 5.零件: 6。
标准件： 7。
自由构件的自由度数： 8。
约束： 9.运动副： 10。
低副： 11。
高副： 23.机构具有确定运动的条件： 24.死点位置： 25。
急回性质: 26。
间歇运动机构: 27。
节点： 28。
节圆： 29.分度圆： 30。
正确啮合条件: 31.连续传动的条件： 32。
根切现象： 33.变位齿轮： 34.蜗杆传动的主平面: 35。
轮系： 36.定轴轮系： 37.周转轮系: 38.螺纹公称直径：螺纹大径。
39。
心轴： 40。
传动轴： 41.转轴: 二、 填空题1. 机械是（机器）和（机构）的总称。
2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。
3. 平面机构的自由度计算公式为：(F=3n —2P L -P H ）。
4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2,则其传动比i= (n 1/n 2）= （D 2/D 1)= (z 2/ z 1)。
5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。
若以杆Ｃ为机架，则此四杆机构为(双摇杆机构）.6. 在传递相同功率下，轴的转速越高,轴的转矩就（越小）。
7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为(连杆）。
8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。
9. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和）②(连架杆和机架中必有一杆是最短杆）。
10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25）,平均速比为（1：1.25）。
11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。
机械设计考试试题及答案大全
一、简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？小链轮的齿数不宜过小和链条节距不宜过大。
1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。
A ．螺栓联接 B ．双头螺柱联接 C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。
A. 轴面 B. 端面 C. 法面4、一对相啮合的圆柱齿轮的Z 1＜Z 2 ， b 1>b 2,其齿面接触应力的大小为 A 。
A. σH1=σH2 B. σH1>σH2 C. σH1<σH25、V 带传动设计中，限制小带轮的最小直径主要是为了____B___。

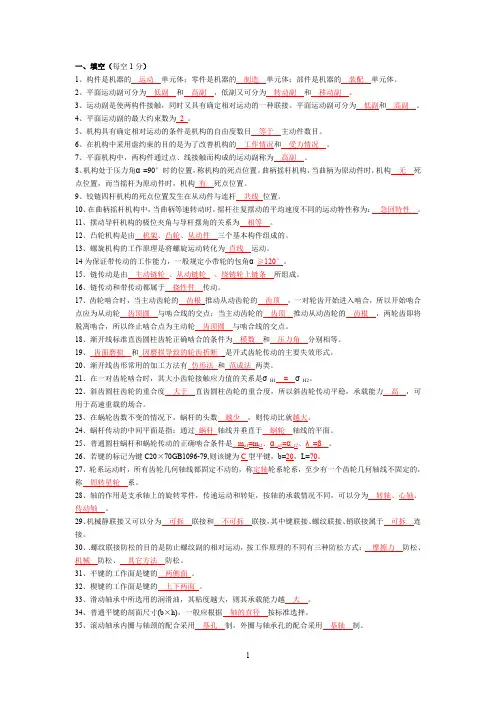

(完整word版)《机械设计基础》试题库及答案
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
机械设计考试题及答案套
机械设计考试题及答案套Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#《机械设计》课程试题一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的50%2、三角形螺纹的牙型角α＝ 60 ，适用于联接螺纹，而梯形螺纹的牙型角α＝ 30 ，适用于传动螺纹。
3、螺纹连接防松，按其防松原理可分为摩擦力防松、机械防松和永久防松。
4、带传动在工作过程中，带内所受的应力有离心拉应力、紧松边产生的的拉应力和弯曲应力，最大应力发生在紧边刚进入小带轮处。
5、链传动设计时，链条节数应选偶数(奇数、偶数)。
链轮齿数应选奇数；速度较高时，链节距应选小些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按接触疲劳强度设计，按弯曲疲劳强度校核；硬齿面闭式齿轮传动一般按弯曲疲劳强度设计，按接触疲劳强度校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力相同，材料的许用接触应力不同，工作中产生的齿根弯曲应力不同，材料的许用弯曲应力不同。
8、蜗杆传动的总效率包括啮合效率η、轴承效率和搅油1= 搅油，影响蜗杆传动总效率的主要因效率。
其中啮合效率η1素是啮合效率。
9、轴按受载荷的性质不同，分为转轴、传动轴、心轴。
10、滚动轴承接触角越大，承受轴向载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是 A 应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( B )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( A )。
A避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于 D 。
机械设计基础考试题库及答案(选择填空题)解读
机械设计基础考试试题库（选择题）一、选择题(本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．机器中各运动单元称为（ D)A 、零件 B、部件 C、机构 D、构件2．在平面机构中，每增加一个低副将引入( C ）A 、0 个约束 B、1 个约束 C、2 个约束 D、3 个约束3．当机构中主动件数目( B )机构自由度数目时，该机构具有确定的相对运动。
A 、小于 B、等于 C、大于 D、大于或等于4．曲柄摇杆机构处于死点位置时,角度等于零度的是（ B ）A 、压力角 B、传动角 C、极位夹角 D、摆角5．铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构，其机架应取（ B）A 、最短杆 B、最短杆的相邻杆 C、最短杆的相对杆 D、任何一杆6．在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构 B、曲柄摆动导杆机构C 、摆动导杆滑块机构 D、移动导杆机构7．凸轮机构的从动件选用等速运动规律时，其从动件的运动（A )A 、将产生刚性冲击 B、将产生柔性冲击 C、没有冲击D 、既有刚性冲击又有柔性冲击8．在设计直动平底从动件盘形凸轮机构时,若出现运动失真现象，则应( B ) A 、减小凸轮基圆半径 B、增大凸轮基圆半径C 、减小平底宽度 D、增加平底宽度9．能满足超越要求的机构是(B )A 、外啮合棘轮机构 B、内啮合棘轮机构C 、外啮合槽轮机构 D、内啮合槽轮机构10．槽轮机构所实现的运动变换是( C ）A 、变等速连续转动为不等速连续转动 B、变等速连续转动为移动C 、变等速连续转动为间歇转动 D、变等速连续转动为摆动11．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（C )A 、飞轮的作用只是“吸收”能量B 、飞轮的作用只是“释放”能量C 、它既不能创造出能量，也不能消耗能量D 、飞轮的作用只是“吸收"和“释放”能量.12．回转件静平衡条件是分布在回转件上的各个偏心质量的（ A ）A 、离心惯性力合力为零B 、离心惯性力的合力矩为零C 、离心惯性力合力及合力矩均为零D ．离心惯性力的合力及合力矩均不为零13．当两个被联接件之一太厚,不宜制成通孔，且联接不需要经常拆装时，宜采用（ BA 、螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接14．在被联接件之一的厚度较大，且需要经常装拆的场合，应采用(B ）A ．普通螺栓联接 B、双头螺栓联接C 、螺钉联接 D、紧定螺钉联接15．标准普通平键联接的承载能力，通常取决于(A ）A 、键、轮毂和轴中较弱者的挤压强度B 、轴、轮毂中较弱者的挤压强度C 、键、轴中较弱者的挤压强度D 、键、轮毂中较弱者的挤压强度16．普通平键的工作面是（C ）A 、顶面 B、底面 C、侧面 D、端面17．平带、V 带传动传递运动和动力主要是依靠（ C ）A 、带的紧边拉力 B、带的预紧力 C、带和带轮接触面间的摩擦力D 、带的松边拉力18．带传动的主要失效形式是带的（A ）A 、疲劳断裂和打滑 B、磨损和打滑C 、胶合和打滑 D、磨损和疲劳断裂19．在载荷较大的带传动中,若希望价格便宜些，则应优先选用( C ）A 、圆带 B、多楔带 C、V 带 D、平带20．一对渐开线圆柱齿轮要正确啮合，一定相等的是（ D )A 、直径 B、宽度 C、齿数 D、模数21．渐开线齿轮的齿根圆（D )A 、总是小于基圆 B、总是等于基圆C 、总是大于基圆 D、有时小于基圆，有时大于基圆22．一对标准齿轮啮合传动时，其啮合角（D )其分度圆压力角.A 、大于 B、等于 C、小于 D、可能等于也可能大于23．用齿条刀具加工渐开线齿轮时,判断被加工齿轮产生根切的依据是（ B )。
