建筑力学复习题及答案一、选择题1. 建筑力学中，下列哪项不是结构稳定性的基本要求？A. 强度B. 刚度C. 稳定性D. 柔韧性答案：D2. 在受力分析中，以下哪个选项不是力的三要素之一？A. 大小B. 方向C. 作用点D. 形状答案：D3. 梁在受到弯矩作用时，其截面上的应力分布规律是：A. 线性分布B. 均匀分布C. 抛物线分布D. 正弦波分布答案：C二、填空题1. 建筑力学中，结构的______是指在荷载作用下，结构不发生破坏的能力。
答案：强度2. 当梁的跨度增加时，其最大弯矩会______。
答案：增加3. 根据欧拉公式，柱的临界载荷与柱的______、______和材料的弹性模量有关。
答案：长度、截面惯性矩三、简答题1. 简述梁的弯曲变形与哪些因素有关？答案：梁的弯曲变形与梁的长度、截面惯性矩、材料的弹性模量以及所受弯矩的大小有关。
2. 什么是剪力墙？它在高层建筑中的作用是什么？答案：剪力墙是一种由钢筋混凝土构成的墙体，它在高层建筑中主要起到抵抗水平荷载（如风荷载、地震荷载）的作用，同时也可以承受垂直荷载。
四、计算题1. 已知一简支梁，其长度为6米，均布荷载为10kN/m，梁的截面惯性矩为200cm^4，材料的弹性模量为200GPa，请计算梁的最大弯矩。
答案：最大弯矩M = (wL^2) / 8 = (10 * 6^2) / 8 = 45kN·m2. 某柱高5米，横截面为正方形，边长为0.2米，材料的弹性模量为200GPa，若柱的临界载荷为100kN，请计算该柱的截面惯性矩。
答案：截面惯性矩I = (π^2 * E * L^2) / (P_cr) = (π^2 * 200 * 10^9 * 5^2) / 100 = 1570796.33cm^4。
[建筑力学试题库和答案]建筑力学试题及答案
![[建筑力学试题库和答案]建筑力学试题及答案](https://img.taocdn.com/s3/m/0dd5fb8f80c758f5f61fb7360b4c2e3f57272537.png)
[建筑力学试题库和答案]建筑力学试题及答案一、选择题1. 建筑力学研究的主要内容不包括以下哪一项？A. 结构的受力分析B. 材料的力学性能C. 结构的稳定性D. 建筑物的美学设计答案：D2. 在建筑力学中，以下哪种力是内力？A. 支座反力B. 荷载C. 杆件内部各截面之间的相互作用力D. 摩擦力答案：C3. 以下哪个单位是力的单位？A. 牛顿（N）B. 帕斯卡（Pa）C. 焦耳（J）D. 毫米（mm）答案：A4. 以下哪种情况属于静定结构？A. 受力个数等于未知支座反力个数的结构B. 受力个数大于未知支座反力个数的结构C. 受力个数小于未知支座反力个数的结构D. 无法判断答案：A5. 以下哪种类型的结构属于超静定结构？A. 桁架结构B. 桥梁结构C. 框架结构D. 静定梁答案：C二、填空题6. 在建筑力学中，力的三要素是______、______和______。
答案：大小、方向、作用点7. 某杆件受到的弯矩为正值时，其变形特点是______。
答案：下侧受拉，上侧受压8. 建筑力学中，常见的支座类型有______、______和______。
答案：固定支座、滑动支座、铰接支座9. 杆件在受力过程中，当受到的力超过其承受能力时，会出现______现象。
答案：破坏10. 建筑力学中的强度、刚度、稳定性问题分别对应于杆件的______、______和______。
答案：承载能力、变形能力、稳定性三、判断题11. 杆件的刚度是指杆件在受力过程中抵抗变形的能力。
（）答案：正确12. 在建筑力学中，内力和外力是相互独立的，内力不会影响外力的分布。
（）答案：错误13. 超静定结构的支座反力个数一定大于受力个数。
（）答案：错误14. 桁架结构属于静定结构。
（）答案：正确15. 建筑力学中的强度、刚度、稳定性问题都可以通过增加杆件的截面尺寸来解决。
（）答案：错误四、计算题16. 某简支梁受到均布荷载q，跨度为l，求梁的最大弯矩和最大挠度。

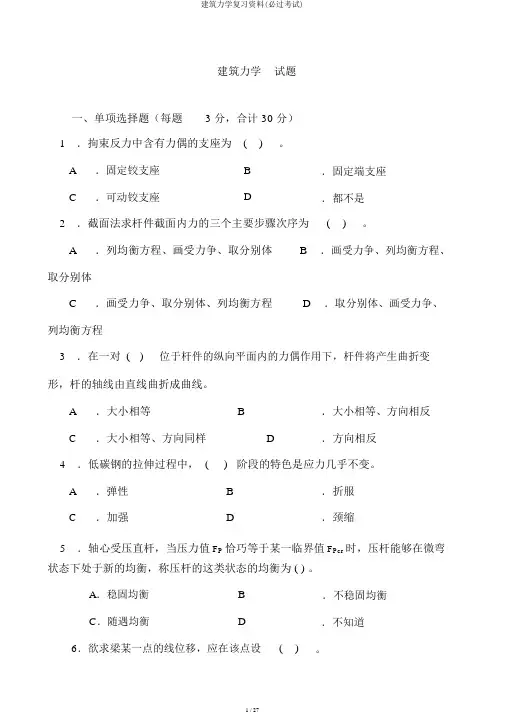

建筑力学复习资料(必过考试)
建筑力学试题一、单项选择题（每题 3 分，合计 30 分）1．拘束反力中含有力偶的支座为( )。
A．固定铰支座B．固定端支座C．可动铰支座D．都不是2．截面法求杆件截面内力的三个主要步骤次序为( )。
A．列均衡方程、画受力争、取分别体B．画受力争、列均衡方程、取分别体C．画受力争、取分别体、列均衡方程D．取分别体、画受力争、列均衡方程3．在一对()位于杆件的纵向平面内的力偶作用下，杆件将产生曲折变形，杆的轴线由直线曲折成曲线。
A．大小相等B．大小相等、方向相反C．大小相等、方向同样D．方向相反4．低碳钢的拉伸过程中， () 阶段的特色是应力几乎不变。
A．弹性B．折服C．加强D．颈缩5．轴心受压直杆，当压力值 F P恰巧等于某一临界值 F Pcr时，压杆能够在微弯状态下处于新的均衡，称压杆的这类状态的均衡为 ( ) 。
A．稳固均衡B．不稳固均衡C．随遇均衡D．不知道6．欲求梁某一点的线位移，应在该点设()。
A．一单位集中力B．一单位集中力偶C．一对单位集中力D．一对单位集中力偶7．图示单跨梁AB的转动刚度S AB是（）。
（ iEIl）A．3i B．6 i C．4i D．－ i8．矩形截面，高为 h，宽为 b，则其抗弯截面模量为（）。
A． bh 2B．bh3C． bh 2D． bh 3 6612129．在力法典型方程的系数和自由项中，数值恒大于零的有（）。
A．主系数B．主系数和副系数C．主系数和自由项D．副系数和自由项10．图示单跨梁的传达系数是（）。
A．0B．—1C．0.5D．2二、判断题（每题 2 分，合计 30 分。
将判断结果填入括弧，以√表示正确，以×表示错误）1．在拘束的种类中，结点可分为铰结点、刚结点、自由结点。
( )2．交于一点的力所构成的力系，能够合成为一个协力，协力在座标轴上的投影等于各分力在同一轴上投影的代数和。
( )3．在平面力系中，全部力作用线汇交于一点的力系，称为平面一般力系，有 3 个均衡方程。
建筑力学复习考卷答案解析
建筑力学复习考卷一、选择题（每题2分，共20分）A. 静力B. 动力C. 约束力D. 扭矩2. 在平面力系中，若各力作用线都汇交于一点，则该力系称为：A. 平面汇交力系B. 平面一般力系C. 空间力系D. 平面力偶系A. 梁的跨度 B. 梁的截面形状 C. 梁的荷载 D. 梁的材料A. 拉杆B. 压杆C. 斜杆D. 直杆A. 钢材B. 混凝土C. 砂浆D. 玻璃A. 正交分解B. 斜分解C. 平行四边形法则D. 三角形法则A. 力B. 质量C. 位移D. 温度A. 支座反力未知数等于零B. 杆件内力未知数等于零C. 支座反力和杆件内力未知数均等于零D. 支座反力和杆件内力未知数之和等于零A. 力的大小B. 力的方向C. 力的作用点D. 力的分布A. 支座处的弯矩为零B. 跨中处的弯矩为零C. 支座和跨中处的弯矩相等D. 支座和跨中处的弯矩方向相反二、填空题（每题2分，共20分）1. 建筑力学研究的三大要素是：______、______、______。
2. 力的合成遵循______法则。
3. 在平面力系中，若力系中各力的作用线都相互平行，则该力系称为______。
4. 梁的弯曲变形主要有______和______两种形式。
5. 桁架结构中，杆件之间的连接方式有______和______。
6. 剪切变形的基本特征是______。
7. 在建筑力学中，______是衡量材料抗拉性能的重要指标。
8. 静定结构的支座反力未知数等于______。
9. 力的分解方法有______和______。
10. 建筑力学中的基本物理量有______、______、______。
三、简答题（每题10分，共30分）1. 简述力的作用效果。
2. 解释平面汇交力系的平衡条件。
3. 简述梁的弯曲变形及其影响因素。
四、计算题（每题15分，共30分）1. 如图所示，一简支梁跨度为6m，承受均布荷载q=10kN/m，求支座反力和跨中弯矩。
（完整版）建筑力学（习题答案）
（完整版）建筑力学（习题答案）建筑力学复习题一、判断题（每题1分，共150分，将相应的空格内，对的打“√”，错的打’“×”）第一章静力学基本概念及结构受力分析1、结构是建筑物中起支承和传递荷载而起骨架作用的部分。
（√）2、静止状态就是平衡状态。
（√）3、平衡是指物体处于静止状态。
（×）4、刚体就是在任何外力作用下，其大小和形状绝对不改变的物体。
（√）5、力是一个物体对另一个物体的作用。
（×）6、力对物体的作用效果是使物体移动。
（×）7、力对物体的作用效果是使物体的运动状态发生改变。
（×）8、力对物体的作用效果取决于力的人小。
（×）9、力的三要素中任何一个因素发生了改变，力的作用效果都会随之改变。
（√）10、既有大小，又有方向的物理量称为矢量。
（√）11、刚体平衡的必要与充分条件是作用于刚体上两个力大小相等，方向相反。
（×）12、平衡力系就是合力等于零的力系。
（√）13、力可以沿其作用线任意移动而不改变对物体的作用效果。
（√）14、力可以在物体上任意移动而作用效果不变。
（×）15、合力一定大于分力。
（×）16、合力是分力的等效力系。
（√）17、当两分力的夹角为钝角时，其合力一定小于分力。
（√）18、力的合成只有唯一的结果。
（√）19、力的分解有无穷多种结果。
（√）20、作用力与反作用力是一对平衡力。
（×）21、作用在同一物体上的三个汇交力必然使物体处于平衡。
（×）22、在刚体上作用的三个相互平衡力必然汇交于一点。
（√）23、力在坐标轴上的投影也是矢量。
（×）24、当力平行于坐标轴时其投影等于零。
（×）25、当力的作用线垂直于投影轴时，则力在该轴上的投影等于零。
（√）26、两个力在同一轴的投影相等，则这两个力相等。
（×）27、合力在任意轴上的投影，等于各分力在该轴上投影的代数和。
《建筑力学》期末考试复习题及参考答案
建筑力学复习题（课程代码252350）一、判断题1.力是滑动矢量，可沿作用线移动；力偶是自由矢量，可在平面内转移（×）2.作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，则此力系必然平衡。
（×）3.作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。
（√）4.若接触面的正压力等于零则必有该处的摩擦力为零。
（√）5.使杆件产生轴向拉压变形的外力必须是一对沿杆件轴线的集中力。
（×）6.线应变 的单位是长度。
（×）7.未知量均可用平衡方程解出的平衡问题，称为稳定问题；仅用平衡方程不可能求解出所有未知量的平衡问题，称为不稳定问题。
( × )8.平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内，则弯曲变形时梁的轴线仍在此平面内。
( √ )9.力对于一点的矩不因力沿其作用线移动而改变。
（√）10.力偶的作用面是组成力偶的两个力所在的平面。
( √ )11.物体处于临界平衡状态时，摩擦力的大小和方向均是确定的。
（√）12.任意力系中，若力的多边形自行封闭，则该任意力系的主矢为零。
（√）13.压杆丧失了稳定性，称为失稳。
(√ )14.位移法的基本未知量为结构多余约束反力。
(× )15.桁架中内力为零的杆件称为零杆。
(√ )16.在使用图乘法时，两个相乘的图形中，至少有一个为三角图形。
(× )17.对于作用在刚体上的力，力的三要素是大小、方向和作用线。
(√ )18.空间平行力系简化的最终结果一定不可能是力螺旋。
（×）19.轴力是指沿着杆件轴线方向的内力。
(√)20.在单元体两个相互垂直的截面上，剪应力的大小可以相等，也可以不等。
（×）21.梁内弯矩为零的横截面其挠度也为零。
（×）22.压杆的临界压力（或临界应力）与作用载荷大小有关。
（×）23.梁按其支承情况可分为静定梁和超静定梁。
建筑力学试题及答案
建筑力学试题及答案一、选择题（每题2分，共20分）1. 下列哪项不是建筑力学研究的内容？A. 材料力学性质B. 结构稳定性分析C. 建筑设计原理D. 结构受力分析答案：C2. 弹性模量是衡量材料哪种性质的物理量？A. 塑性B. 弹性C. 韧性D. 硬度答案：B3. 在建筑结构设计中，静力平衡条件不包括以下哪一项？A. 力的平衡B. 力矩的平衡C. 能量守恒D. 力的独立性答案：C4. 根据材料力学，下列哪项不是构件的受力形式？A. 拉伸B. 压缩C. 剪切D. 扭转答案：D5. 梁的弯曲理论中，下列哪项是错误的？A. 梁的抗弯能力取决于截面的惯性矩B. 梁的弯曲变形与梁的跨度成正比C. 梁的弯曲变形与梁的载荷成正比D. 梁的弯曲变形与材料的弹性模量成反比答案：B6. 柱的稳定性分析中，下列哪项不是影响因素？A. 柱的几何尺寸B. 柱的材质C. 柱的载荷类型D. 柱的表面处理答案：D7. 根据结构动力学，下列哪项不是结构振动的原因？A. 外部冲击B. 内部共振C. 材料老化D. 外部激励答案：C8. 在结构抗震设计中，下列哪项不是抗震措施？A. 增加结构的刚度B. 增加结构的阻尼C. 减少结构的重量D. 增加结构的柔性答案：D9. 建筑结构的耐久性分析中，下列哪项不是考虑的因素？A. 环境因素B. 材料老化C. 施工质量D. 建筑美学答案：D10. 根据结构稳定性理论，下列哪项不是失稳的类型？A. 屈曲失稳B. 扭转失稳C. 剪切失稳D. 材料失效答案：D二、填空题（每空1分，共10分）1. 结构力学中的_______是指在外部力作用下，结构内部力的分布情况。
答案：内力2. 建筑结构的_______是指结构在受到外部力作用时，保持原有形状和尺寸不变的能力。
答案：刚度3. 材料的_______是指在受到外力作用时，材料发生形变后能够恢复原状的能力。
答案：弹性4. 建筑结构设计中，_______是指在结构使用过程中，结构能够承受的最大载荷。
建筑力学考试题及答案
建筑力学考试题及答案一、选择题（每题2分，共20分）1. 以下哪一项不是建筑结构设计的基本要求？A. 安全性B. 经济性C. 美观性D. 稳定性答案： C2. 建筑结构的荷载分为哪两类？A. 永久荷载和可变荷载B. 静荷载和动荷载C. 垂直荷载和水平荷载D. 内部荷载和外部荷载答案： A3. 以下哪种材料不属于建筑结构常用的材料？A. 混凝土B. 钢材C. 木材D. 塑料答案： D二、简答题（每题10分，共30分）4. 简述建筑结构的三种基本受力形式。
答案：建筑结构的三种基本受力形式包括：拉伸、压缩和弯曲。
拉伸是指结构受到拉力作用，导致结构伸长；压缩是指结构受到压力作用，导致结构缩短；弯曲是指结构在受到不均匀荷载作用时，产生弯曲变形。
5. 什么是材料的弹性模量？它在建筑力学中的作用是什么？答案：材料的弹性模量，也称为杨氏模量，是材料在弹性范围内应力与应变比值的物理量，表示材料抵抗形变的能力。
在建筑力学中，弹性模量用于计算结构在荷载作用下的应力和变形，是设计结构时必须考虑的重要参数。
三、计算题（每题25分，共50分）6. 某混凝土梁的截面尺寸为200mm×500mm，混凝土的弹性模量为30GPa，受均布荷载q=20kN/m。
求梁的跨中最大弯矩和最大挠度。
答案：跨中最大弯矩 \( M_{max} = \frac{qL^2}{8} \)，其中 \( L \)为梁的跨度。
假设 \( L = 5m \)，则 \( M_{max} = \frac{20\times 5^2}{8} = 625kNm \)。
最大挠度 \( v_{max} = \frac{5qL^4}{384EI} \)，其中 \( I \) 为截面惯性矩，对于矩形截面 \( I = \frac{bh^3}{12} \)，代入数值计算得 \( I = \frac{200 \times 500^3}{12} \)，再代入公式计算得 \( v_{max} \)。
