(机械制造行业)机械类理论综合卷二
机械专业综合试题-考卷(带答案)
机械专业综合试题考卷（带答案）一、选择题（每题1分，共5分）1. 下列哪种材料最适合用于制造齿轮？A. 塑料B. 铸铁C. 铝合金D. 钢答案：D2. 在四杆机构中，若最长杆与最短杆的长度之和小于其他两杆长度之和，则该机构为：A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 摩擦机构答案：B3. 下列哪种液压元件用于控制液压系统的压力？A. 液压泵B. 液压缸C. 溢流阀D. 节流阀答案：C4. 下列哪种传动方式传动效率最高？A. 齿轮传动B. 带传动C. 链传动D. 摩擦传动答案：A5. 下列哪种加工方法适用于大批量生产？A. 车削B. 铣削C. 钻削D. 数控加工答案：D二、判断题（每题1分，共5分）1. 材料的硬度越高，其韧性越好。
（×）2. 在四杆机构中，曲柄摇杆机构可以实现转动转化为往复运动。
（√）3. 液压系统中的油箱主要用于储存液压油。
（√）4. 齿轮传动的噪声比带传动大。
（√）5. 数控机床加工精度不受操作者技能水平影响。
（√）三、填空题（每题1分，共5分）1. 材料的力学性能主要包括____、____、____等。
答案：强度、塑性、韧性2. 四杆机构的基本类型有____、____、____。
答案：曲柄摇杆机构、双曲柄机构、双摇杆机构3. 液压系统的三大元件是____、____、____。
答案：液压泵、液压缸、液压阀4. 齿轮传动的优点有____、____、____等。
答案：传动效率高、工作可靠、寿命长5. 数控加工的特点有____、____、____等。
答案：加工精度高、自动化程度高、生产效率高四、简答题（每题2分，共10分）1. 简述金属材料的热处理工艺及应用。
答案：热处理工艺包括退火、正火、淬火和回火等，主要用于改善材料的力学性能、降低硬度、提高切削性能等。
2. 什么是液压系统的压力损失？有哪些原因？答案：压力损失是指在液压系统中，液体流动过程中因摩擦、局部阻力等因素造成的压力下降。
机械设计制造及其自动化综合测试卷试题
机械制造及其自动化专业综合复习题1. 图 1-1 所示电路中，电流I 值为2A 。
4Ω-3A2AI 8Ω+ 1A2Ωu -2A 12V - 4A2．在图 1-2 电路中，电压= 6 V 。
图 1-1u 图 1-23. 晶体三极管放大电路的静态工作点设置过高，会造成信号的饱和失真，若设置过低，则会造成信号的截止失真。
4. 电路如图1-3 所示。
当正弦沟通电源频次 f ＝ 1 时，电路发生谐振，此时u 和2 LCi 的相位关系是同相。
i+ R 1St =0R 2u LR0 C u c- CE i c图 1-3 图 1-45. RC电路如图1-4 所示，开关 S 闭合于“ 1”，电路已达到稳态，t = 0 时，开关 S 自“ 1”闭合于“ 2”，电路发生过渡过程，其iE e t / RC。
c值为Rj6. 一台三相电动机，每相等效阻抗=(32+ 24) Ω，绕组连成星型接到380V 的三相电源上，相Z电流 I p= ；线电流 I L= ( I L=I p)；；电动机功率 P= 2896W 。
7.图 1-5 为三相异步电动机拖动工作台自动来回电气控制线路，读图后达成以下填空：图1-5（ 1）接触器 KM1的主触头闭合时，电动机正转，工作台向左挪动；KM2 主触头闭合时，工作台向右挪动。
（ 2） FR是热继电器，用作主电路的电动机过载保护。
（ 3）控制线路中的KM1常开协助触头起自锁作用，常闭触头起互锁作用。
一、计算题电路如图 2-1 所示。
已知1 ＝12 V、 2 ＝ 9 V、 1 ＝ 3Ω、 2 ＝7Ω、R ＝ 9Ω，计算支路电流I 。
E E R R1. 计算 U0I+R1 2E图 2-1 + - RE1 R2I ' 12 9 A -0.33 70＝12－×3＝(4 分 )U2. 计算R0 0RR I R ＝ R 计算 I +0 1I 11.1 1 A (2 分 ) U0-2.1 92. 试剖析图 2-2 电路，说明电路是什么种类的反应电路假定集成运算放大器为理想运放，请写出电路的电压放大倍数A uf 的表达式。
2016机械专业综合理论试卷含答案
江苏省2016年普通高校对口单招文化统考机械专业综合理论试题答案及评分参考一、单项选择题（本大题共30小题，每小题3分，共90分）31.有32.基体组织33.纯铁的熔点34.直接法35.变形抗力（强度）36.基本单元37.相互位置精度38.图样（图纸）39.水溶液（合成切削液）40.基准统一每空1分，共45分）有石墨共晶点划擦法工作（场）地最小铁素体（F）41.1.2×10-9 442.高同名端43.22 544.相序磁极对数45.尺寸数值大小46.型号基准长度（顺序可颠倒）47.32 0.648.-1 小于负49.4 650.2 20 1051.渐开线直线52.静压传递（帕斯卡）液流连续性53.大小方向三、问答题、作图题（本大题共10小题，共75分）54. （4分，每空1分）2 50 0.2 80055. (7分，每空1分)(1)轴承(2)圆弧R3.3表面(圆弧面或R3.3表面) 下端面(顺序可颠倒)(3)研磨(4)内孔(040)轴线56.(8分，每空1分)(1)索氏体(S)(2)马氏体(M)(3)马氏体(M)57.(9分，每空1分)(1) 151.35°(3)大(5)下60(7) 9058.(10分，每空1分) (1)大端端面(3)左旋(5) P9∕h8(7)轴承内圈(件2内圈) (9) 3221859.(7 分)评分标准：按答59图得分，60.(8 分)评分标准：按答60图得分，下端面(顺序可颠倒) 基准统一正火回火索氏体(S回) 调质(淬火+高温回火)马氏体(M) 回火索氏体(S回)(2)小于(4)基圆齿距(6) 1.25(8) 40(2)垂直纸面向外(4) m t3cosβ(6)轴环轴套(件3)(8)略短于画错、多画一条线扣1分，扣完所得分为止。
1分答59图画错、多画一条线扣1分，扣完所得分为止。
61.（8 分）评分标准：按答61图得分，画错、多画一条线扣1分，扣完所得分为止。
2024年6月青少年机器人技术等级考试理论综合试卷二级真题(含答案)
2024年6月青少年机器人技术等级考试理论综合试卷二级真题（含答案）分数：100分题数：45一、单选题(共30题，共60分)。
A.机翼上侧所受的气压为0B.机翼受到向下的力的作用C.机翼下侧所受的气压为0D.机翼上侧所受的气压小于下侧标准答案：D。
2.图中是苏颂等人发明的木构水运仪像台，它的作用是（）。
A.灌溉农田B.算数C.观测天文D.计时标准答案：C。
3.以下装置两轮转向相同的是（）。
A.皮带交叉传动装置B.链传动装置C.垂直啮合的齿轮D.蜗轮蜗杆机构标准答案：B。
4.如图，该机构中主动摆杆是指（）。
A.aB.bC.cD.d标准答案：B。
5.一节干电池的电压约为（）。
A.B.C.D.标准答案：A。
6.关于电动机的能量转化说法正确的是（）。
A.把机械能转化为电能B.把动能转化为势能C.把电能转化为机械能D.把势能转化为动能标准答案：C。
7.关于凸轮机构，下列说法正确的是（）。
A.从动件的运动规律取决于凸轮的轮廓曲线。
B.从动件的运动周期一定，凸轮的运动周期相同。
C.从动件只能摆动不能直动。
D.从动件只有尖顶从动件一种类型。
标准答案：A。
8.如图，曲柄滑块机构中哪个是滑块（）。
A.aB.bC.cD.d标准答案：C。
9.如图，关于该机构，下列说法正确的是（）。
A.这是曲柄摇杆机构B.这是双摇杆机构C.这是双曲柄机构D.这是曲柄滑块机构标准答案：A。
10.滑杆机构中回转体做什么动作（）。
A.沿着轨道来回滑动B.回转运动C.静止不动D.左右摇摆标准答案：B。
11.如图，下列说法正确的是（）。
A.这是皮带平行传动B.这是皮带半交叉传动C.这是齿轮传动D.这是链传动标准答案：B。
12.如图，该凸轮机构的锁合方式为（）。
A.重力锁和B.弹力锁合C.使用槽凸轮机构几何锁合D.使用共轭凸轮机构的几何锁合标准答案：B。
13.如图，关于该场景说法正确的是（）。
A.将滑动摩擦变为了滚动摩擦，用来增大摩擦力。
B.将滑动摩擦变为了滚动摩擦，用来减小摩擦力。
机械专业综合试题-考卷(带答案)

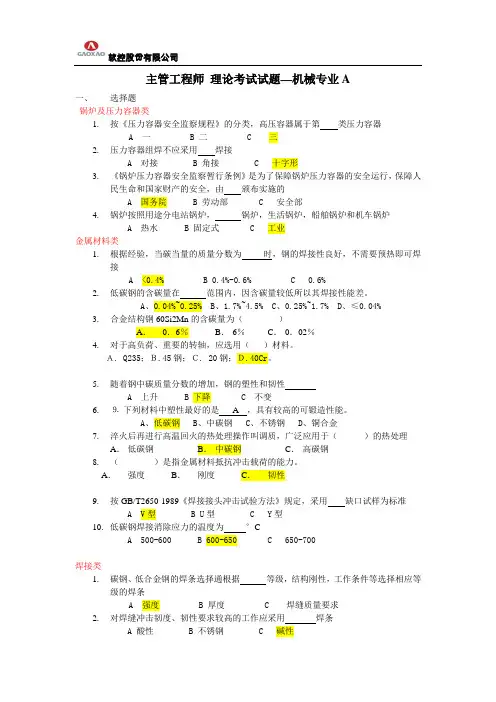

主管工程师理论考试试题—机械专业A一、选择题锅炉及压力容器类1.按《压力容器安全监察规程》的分类，高压容器属于第类压力容器A 一B 二C 三2.压力容器组焊不应采用焊接A 对接B 角接C 十字形3.《锅炉压力容器安全监察暂行条例》是为了保障锅炉压力容器的安全运行，保障人民生命和国家财产的安全，由颁布实施的A 国务院B 劳动部C 安全部4.锅炉按照用途分电站锅炉，锅炉，生活锅炉，船舶锅炉和机车锅炉A 热水B 固定式C 工业金属材料类1.根据经验，当碳当量的质量分数为时，钢的焊接性良好，不需要预热即可焊接A <0.4%B 0.4%-0.6%C 0.6%2.低碳钢的含碳量在范围内，因含碳量较低所以其焊接性能差。
A、0.04%~0.25%B、1.7%~4.5%C、0.25%~1.7%D、≤0.04%3.合金结构钢60Si2Mn的含碳量为（）A．0．6％B． 6％C． 0．02％4.对于高负荷、重要的转轴，应选用（）材料。
Ａ. Q235；Ｂ.45钢；Ｃ. 20钢；Ｄ.40Cr。
5.随着钢中碳质量分数的增加，钢的塑性和韧性A 上升B 下降C 不变6.⒐下列材料中塑性最好的是 A ，具有较高的可锻造性能。
A、低碳钢B、中碳钢C、不锈钢D、铜合金7.淬火后再进行高温回火的热处理操作叫调质，广泛应用于（）的热处理A．低碳钢B．中碳钢C．高碳钢8.（）是指金属材料抵抗冲击载荷的能力。
A．强度B．刚度C．韧性9.按GB/T2650-1989《焊接接头冲击试验方法》规定，采用缺口试样为标准A V型B U型C Y型10.低碳钢焊接消除应力的温度为°CA 500-600B 600-650C 650-700焊接类1.碳钢、低合金钢的焊条选择通根据等级，结构刚性，工作条件等选择相应等级的焊条A 强度B 厚度C 焊缝质量要求2.对焊缝冲击韧度、韧性要求较高的工作应采用焊条A 酸性B 不锈钢C 碱性3.碱性焊条比酸性焊条的焊缝抗裂性A 好B 差C 相同4.酸性焊条对铁锈、氧化皮和油脂的敏感性比碱性焊条A 大B 小C 相同轴承及密封类1.下列四种型号的滚动轴承中，必须成对使用的是A 深沟球轴承 B圆锥滚子轴承 C 推力球轴承2.下列三种类型的联轴器中，能够补偿两轴的相对位移以及可以缓和冲击，吸收共振的是A 齿式联轴器B 万向联轴器C 弹性套柱销联轴器3.下列轴承中，可同时承受以径向载荷为主的径向与轴向载荷的是？A ．深沟球轴承B．角接触球轴承C．圆锥滚子轴承D．调心球轴承4.受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（）。
二级机电真题及答案解析
二级机电真题及答案解析机电一体化是现代制造业发展的重要领域，也是一个涵盖广泛知识的综合性学科。
而二级机电考试作为机电一体化领域的专业资格考试，对考生的综合能力和知识掌握程度都有相当高的要求。
本文将对二级机电真题进行分析，并对相关答案进行解析，帮助考生更好地复习备考。
第一部分-选择题1. 题目：齿轮传动中如果齿轮的模数增加，会对传动系统产生什么影响？答案解析：齿轮的模数是齿轮的主要参数之一，影响着齿轮的尺寸、传动比等。
当模数增加时，齿轮的齿宽会减小，导致齿轮的强度和承载能力降低，但齿轮的精度和噪音水平可能会提高。
2. 题目：液压系统中，调节压力的元件是哪一个？答案解析：在液压系统中，用于调节压力的元件是溢流阀。
溢流阀可以根据系统的需要，将溢出流量导回油箱，以达到调节系统压力的目的。
3. 题目：机床的准直传动方式是指什么？答案解析：机床的准直传动方式是指在机床的主轴和工作台之间采用滚珠丝杠传动的方式。
滚珠丝杠传动具有传动效率高、定位精度高等优点，常用于对传动精度要求较高的机床。
第二部分-填空题1. 题目：当拉力大于材料的屈服强度时，材料会发生___________。
答案解析：当拉力大于材料的屈服强度时，材料会发生塑性变形。
塑性变形是指材料在受力作用下，超过屈服强度后发生的不可逆的塑性变形。
2. 题目：工程材料的弹性模量反映了材料的 ___________。
答案解析：工程材料的弹性模量反映了材料的刚度。
弹性模量越大，材料的刚度越高，抗弯抗扭能力越强。
3. 题目：机床主轴的旋转速度是由主轴驱动电机的__________决定的。
答案解析：机床主轴的旋转速度是由主轴驱动电机的转速决定的。
主轴驱动电机的转速通过电机控制系统进行调节。
第三部分-计算题1. 题目：某电动机的绕组电阻为0.2Ω，电动机的额定电流为10A，线电压为220V。
求电动机的额定功率。
答案解析：电动机的额定功率可以通过以下公式计算：额定功率= 3×额定电流×线电压。
浙江省高职考综合理论模拟试卷(二)机械类专业
浙江省高职考综合理论模拟试卷（二）机械类专业一、单项选择题1.图样中书写汉字数字、字母时，字体的号数就是字体的（）A.宽度B.高度C.长度D.与字体的大小无关2.如图所示，AB直线为（）线。
A.水平B.正垂C.一般位置D.正平3.选择正确的左视图。
（）4.在下图中选出正确的断面图。
（）5.下列说法错误的是（）A.相邻两零件表面不论接触或不接触均画成两条线。
B.在剖视图中，当剖切平面通过螺纹紧固件的轴线时，螺纹紧固件按不剖画法。
C.在剖视图中，相邻两连接件的剖面线方向应相反，必要时可相同，但要相互错开或间隔不等。
D.在同一张图样上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。
6.选择正确的内螺纹画法。
（）7.已知物体的主、俯视图，正确的左视图是（）8.下列四组剖视图，表达正确的一组视图是（）9.某图样的标题栏中的比例为1：5，该图样中有一个图形是局部剖切后单独画出的，其上方有1:2，则该图形（）A.因采用缩小比例1:2，它不是局部放大图。
B.是采用剖视画出的局部放大图。
C.既不是局部放大图，也不是剖视图。
D.不是局部放大图，而是采用缩小比例画出的局部剖视图。
10.两个直径不等轴线垂直相交的圆柱相贯，它们的相贯线形状是（）A.圆弧B.空间曲线C.椭圆D.圆11.成熟产品中相同类型的零件，通用零件和简单零件，大多数采用（）来选择材料。
A.凭感觉B.查表法C.经验类比法D.试验法12.用拉伸试验测定材料的强度时，试样承受的载荷是（）A.交变载荷B.静载荷C.冲击载荷D.动载荷13.制造手工锯条应采用（）A.45钢，淬火＋高温回火B.T10钢，淬火＋低温回火C.60Si2Mn，淬火＋低温回火D.9SiSCr，淬火＋高温回火14.在强烈冲击载荷下发生冲击硬化，从而获得高的耐磨性的钢是（）A.2Cr13B.W18Cr4VC.15CrMoD.ZGMn1315.关于铜及其合金，下列说法正确的是（）A.紫铜主要用于制造散热器外壳、轴套等B.黄铜是以锌为主加元素的铜合金，主要用于制造电线、电缆、导热器件以及作为冶炼铜合金的原料。
机械类理论综合卷二
机器类理论综合卷《数控加工机器底子》（120分）一、填空题（1分x45=45分）1．钢根据含碳量分为、和。
中碳钢的含碳量是。
2．T12A钢按用途分属于钢，按含量分属于钢，按质量分属于钢。
3．金属质料的力学性能包罗强度、、、、等。
4．通常用和来权衡金属质料切削加工性的优劣，中碳钢的切削加工性要比低碳钢（好、差）。
5. 钢的热处置惩罚工艺就是通过、、的要领改变钢的以得到工件所要求的一种工艺要领。
6．普通热处置惩罚要领有、、和四种。
7．正火的冷却速度比退火（快、慢），故正火钢的组织较（粗、细），它的强度、硬度比退火钢（低、高）。
8．轴的主要功效为和。
9．只蒙受弯矩作用的轴称为轴，既蒙受弯矩又蒙受转矩作用的轴称为____ 轴，主要蒙受转矩作用的轴称为轴。
10．普通平键的事情面是_______________，楔键的事情面是_____________。
11．尺度V带有两种结构，即______________结构和______________结构。
12．直齿圆柱齿轮多少尺寸盘算中的三个主要参数是_____、_____和_______。
13．轮系可分为_________________和_________________两大类。
14．惰轮在轮系中只能改变___________________，而不能改变________________。
15. 液压传动的事情原理是以作为事情介质，依靠密封容积的来通报运动，依靠油液内部的来通报动力。
二、选择题(2x20=40分)1．质料的塑性越好，则质料的越好。
B. 切削加工性C. 铸造性能2．现需测定某淬火钢的硬度，一般应选用来测试。
A.布氏硬度计B. 维氏硬度计3．制造凿子等受打击的东西可选用。
4. 硬质合金中钨钛钽钴类的代号是。
A.YGB.YTC.YA5. 转动轴承钢GCr15的铬含量为。
% B. 0.15% C. 1.5% D. 15%6. 使钢产生热脆的元素是。
A. SiB. SC. PD. Mn7. 黄铜是铜与元素的合金。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械类理论综合卷
《数控加工机械基础》（120分）
一、填空题（1分x45=45分）
1．钢按照含碳量分为、和。
中碳钢的含碳量是。
2．T12A钢按用途分属于钢，按含量分属于钢，按质量分属于钢。
3．金属材料的力学性能包括强度、、、、等。
4．通常用和来衡量金属材料切削加工性的好坏，中碳钢的切削加工性要比低碳钢（好、差）。
5. 钢的热处理工艺就是通过、、的方法改变钢的
以获得工件所要求的一种工艺方法。
6．普通热处理方法有、、和四种。
7．正火的冷却速度比退火（快、慢），故正火钢的组织较（粗、细），它的强度、硬度比退火钢（低、高）。
8．轴的主要功能为和。
9．只承受弯矩作用的轴称为轴，既承受弯矩又承受转矩作用的轴称为____ 轴，主要承受转矩作用的轴称为轴。
10．普通平键的工作面是_______________，楔键的工作面是_____________。
11．标准V带有两种结构，即______________结构和______________结构。
12．直齿圆柱齿轮几何尺寸计算中的三个主要参数是_____、_____和_______。
13．轮系可分为_________________和_________________两大类。
14．惰轮在轮系中只能改变___________________，而不能改变________________。
15. 液压传动的工作原理是以作为工作介质，依靠密封容积的
来传递运动，依靠油液内部的来传递动力。
二、选择题(2x20=40分)
1．材料的塑性越好，则材料的越好。
A.铸造性能
B. 切削加工性
C. 锻造性能
D.热处理性能
2．现需测定某淬火钢的硬度，一般应选用来测试。
A.布氏硬度计
B. 维氏硬度计
C.洛氏硬度计
D.肖氏硬度3．制造凿子等受冲击的工具可选用。
A.T13钢
B.30钢
C.T8钢
D.10钢
4. 硬质合金中钨钛钽钴类的代号是。
A.YG
B.YT
C.YA
D.YW
5. 滚动轴承钢GCr15的铬含量为。
A. 0.015%
B. 0.15%
C. 1.5%
D. 15%
6. 使钢产生热脆的元素是。
A. Si
B. S
C. P
D. Mn
7. 黄铜是铜与元素的合金。
A. Mn
B. Si
C. Ni
D. Zn
8．为了降低零件的制造成本，选择正火和退火时，应优先采用。
A.正火
B.退火
C.都行
9．下列冷却介质中，冷却速度最快的是。
A.空气
B.油
C.盐水
D.水
10．淬硬性主要取决于。
A. 含碳量
B.含铁量
C.含钨量
D.马氏体含量11．65Mn钢弹簧,淬火后应进行回火。
A.高温
B. 低温
C.中温
12．电动机、减速箱的输出轴属于。
A.转轴
B.心轴
C.传动轴
D.软轴13．轴端的倒角是为了。
A.为了装配方便
B.为了减少应力集中
C.为了便于加工
D.为了轴上零件的定位14．锥形轴与轮毂的联接宜用。
A.楔键联接
B. 半圆键联接
C. 平键联接
D.花键联接15．轴承是用来支承的。
A.轴径
B.轴颈
C.轴头
D.轴环16．用于两轴交叉传动中可选用。
A.固定式联轴器
B.可移式弹性联轴器
C.万向联轴器
D.离合器
17．M10x1.5-5g6g-s中的‘S’表示。
A.左旋
B. 短旋合长度
C. 右旋
D.长旋合长度
18. 活塞有效作用面积一定时，活塞的运动速度取决于。
A.液压泵的输出流量
C.负载阻力的大小
D.进入液压缸的流量
19. 液压传动可以实现大范围的。
A. 有级调速
B.调速
C.无极调速
D.分级调速
20. 油液流过不同截面积的通道时，各个截面的流速与截面积成。
A.正比
B.反比
C.无关
D.不一定
三、是非题（1x10=10）
( )1. 纯铝的导电性次于银和铜。
( )2. ZL101是铝锌系铸造铝合金。
( )3.金属材料在静载荷作用下，抵抗永久变形和断裂的能力称为塑性。
( )4.热处理的目的是提高工件的强度和硬度。
( )5.调质处理即是淬火后进行高温回火。
( )6.渗碳、渗氮、调质是比较常见的化学热处理方法。
( )7.联轴器与离合器功能和应用方法完全相同。
( )8.相互配合的内外螺纹其旋向相反。
( )9.管螺纹的公称直径是螺纹大径的基本尺寸。
( )10.液压系统压力的大小取决于液压泵的额定工作压力。
四、简答题（3x5=15分）
1．什么是淬火？淬火的目的是什么？
2. 螺纹连接的基本类型有哪四种？当被连接之一较厚，不宜制作通孔且不需经
常装拆时，应选用哪一种连接？
3. 简述齿轮泵的工作原理？
五、分析计算题(4+6=10)
1. 一对正常齿制标准直齿圆柱外啮合齿轮传动，小齿轮因遗失需配制。
已测得
大齿轮的齿顶圆直径d a2=408 mm，齿数z2=100，压力角α＝20°，两轴的中心距a=310 mm，试确定小齿轮的模数m，齿数z1；齿根圆直径d f1；齿顶圆直径d a1。
2.图示的轮系中，已知各齿轮的齿数Z1=20, Z2=40, Z2，=15, Z3=60, Z3，=18, Z4=18,
Z7=20,齿轮7的模数m=3mm, 蜗杆头数为1，蜗轮齿数Z6=40。
齿轮1为主动轮，转向如图所示，转速n1=100r/min，试求齿条8的移动速度和方向。
《零件测量与质量控制技术》（45分）
一、填空题。
(1x15=15)
1、孔轴配合分为以下三种 、 、 。
2、位置公差中定向的公差项目有： 、 、 。
3、轴在图样上的标注为φ80h8，则其基本尺寸为 ，公差等级
为 ，基本偏差代号为 。
4、基准制分为 和 。
5、用 、 和 等量具可以对孔径进行测量。
6、某轴的尺寸标注为015.0058.060--Φ，若加工后测得尺寸为φ59.087mm ，则该零件 （是、否）合格。
二、选择题（2x5=10）
1、设计时给定的尺寸称为____________。
A. 实际尺寸
B. 极限尺寸
C. 基本尺寸 D 、作用尺寸
2、同轴度公差属于_____________。
A ．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差
3、某轴线对基准中心平面的对称度公差值为0.1mm ，则该轴线对基准中心平面的允许偏离量为____________。
A 、0.1mm
B 、0.05mm
C 、0.2mm
D 、φ0.1mm
4、标注形位公差时，若被测要素是中心要素，则指引箭头应_____________。
A 、与尺寸线对齐
B 、与尺寸线错开
C 、与尺寸线平行
D 、与尺寸线交叉
5、国家规定优先选用基孔制配合是______________。
A 、因为孔比轴难加工
B 、为了减少孔和轴的公差带数量
C 、为了减少定尺寸孔用刀、量具的规格和数量
D.因为在工艺上，应先加工孔、后加工轴
四、综合题（共20分）
1、已知下列某孔轴配合为φ20H8（033.00+）/f7(020.0041.0-
-)，画出其公差带图，指出其
基准制及配合种类。
（10分）
2、试将以下要求用形位公差代号标注在图中。
（10分）
①Φ90h6轴的轴心线对Φ30H7孔的轴心线的同轴度公差为Φ0.025mm；
②Φ60h7轴的圆柱度公差为0.02mm；
③ B面对Φ30H7孔轴心线的端面圆跳动公差为0.04mm；
④ C面对B面的平行度公差为0.04mm；
⑤Φ30H7孔的轴心线对B面的垂直度公差为0.03mm；。
