多大功率用多大电线电缆怎么计算
多大功率用多大电线电缆怎么计算
多大功率用多大电线电缆怎么计算在我们的日常生活和工业生产中，电线电缆的选择是一个非常重要的问题。
如果选择不当，可能会导致电线电缆过热、短路甚至引发火灾等严重后果。
那么，如何根据功率来准确选择合适的电线电缆呢？下面就让我们一起来探讨一下这个问题。
首先，我们需要了解一些基本的概念和知识。
功率是指物体在单位时间内所做的功，通常用瓦特（W）来表示。
在电学中，功率的计算公式为：功率（P）＝电压（U）×电流（I）。
而电流则是电荷在导体中流动的速率，单位是安培（A）。
电线电缆的规格通常是根据其能够承受的电流大小来确定的。
一般来说，电线电缆的截面积越大，其能够承受的电流就越大。
但是，电线电缆的选择不仅仅取决于电流大小，还需要考虑其他因素，如电压等级、使用环境、敷设方式等。
在计算电线电缆的载流量时，我们需要参考相关的标准和规范。
不同国家和地区可能会有不同的标准，但基本原则是相似的。
以常见的铜芯电线为例，一般来说，1 平方毫米的铜芯电线在常温下（25℃）能够承受的安全电流约为5 8 安培。
但如果电线需要敷设在高温环境中，或者是多根电线并行敷设，其载流量就会相应降低。
接下来，我们通过一个具体的例子来说明如何计算。
假设我们有一个电器，其功率为 2200 瓦，使用的电压为 220 伏。
那么，根据功率的计算公式，我们可以计算出电流：I ＝ P ／ U ＝ 2200 ／ 220 ＝ 10 安培。
知道了电流大小，我们就可以选择合适的电线电缆了。
如果按照每平方毫米 5 8 安培的载流量来计算，那么至少需要选择 25 平方毫米的铜芯电线。
但是，在实际应用中，我们还需要考虑一些其他因素。
例如，如果这个电器是长时间连续运行的，或者是在高温、潮湿等恶劣环境中使用，为了保证安全，我们可能需要选择更大截面积的电线电缆。
另外，如果电线的敷设方式是穿管敷设或者是线槽敷设，由于散热条件较差，也需要适当增大电线电缆的截面积。
除了电流大小，电压等级也是选择电线电缆时需要考虑的重要因素。

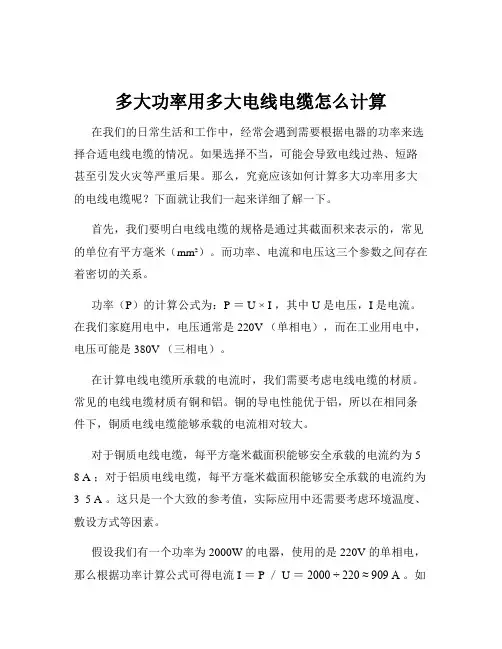

多大功率用多大电线电缆怎么计算
多大功率用多大电线电缆怎么计算在我们的日常生活和工作中，经常会遇到需要根据电器的功率来选择合适电线电缆的情况。
如果选择不当，可能会导致电线过热、短路甚至引发火灾等严重后果。
那么，究竟应该如何计算多大功率用多大的电线电缆呢？下面就让我们一起来详细了解一下。
首先，我们要明白电线电缆的规格是通过其截面积来表示的，常见的单位有平方毫米（mm²）。
而功率、电流和电压这三个参数之间存在着密切的关系。
功率（P）的计算公式为：P ＝ U × I ，其中 U 是电压，I 是电流。
在我们家庭用电中，电压通常是 220V （单相电），而在工业用电中，电压可能是 380V （三相电）。
在计算电线电缆所承载的电流时，我们需要考虑电线电缆的材质。
常见的电线电缆材质有铜和铝。
铜的导电性能优于铝，所以在相同条件下，铜质电线电缆能够承载的电流相对较大。
对于铜质电线电缆，每平方毫米截面积能够安全承载的电流约为 5 8 A ；对于铝质电线电缆，每平方毫米截面积能够安全承载的电流约为3 5 A 。
这只是一个大致的参考值，实际应用中还需要考虑环境温度、敷设方式等因素。
假设我们有一个功率为 2000W 的电器，使用的是 220V 的单相电，那么根据功率计算公式可得电流 I ＝ P ／ U ＝2000 ÷ 220 ≈ 909 A 。
如果我们选择铜质电线电缆，按照每平方毫米 5 8 A 的承载电流计算，为了保证安全，我们可以选择 25 平方毫米的电线。
如果是在工业环境中，一个功率为 5000W 的三相电机，使用的是380V 的三相电。
先计算其线电流 I ＝ P ÷（√3 × U × cosφ ），其中cosφ 是功率因数，一般取 08 左右。
则 I ＝ 5000 ÷（1732 × 380 × 08）≈ 95 A 。
同样选择铜质电线电缆，15 平方毫米的就可以满足要求。

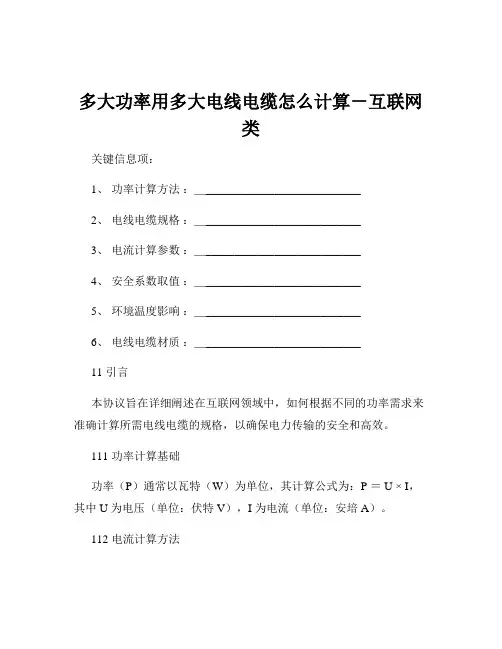

多大功率用多大电线电缆怎么计算-互联网类
多大功率用多大电线电缆怎么计算－互联网类关键信息项：1、功率计算方法：＿___________________________2、电线电缆规格：＿___________________________3、电流计算参数：＿___________________________4、安全系数取值：＿___________________________5、环境温度影响：＿___________________________6、电线电缆材质：＿___________________________11 引言本协议旨在详细阐述在互联网领域中，如何根据不同的功率需求来准确计算所需电线电缆的规格，以确保电力传输的安全和高效。
111 功率计算基础功率（P）通常以瓦特（W）为单位，其计算公式为：P ＝ U × I，其中 U 为电压（单位：伏特 V），I 为电流（单位：安培 A）。
112 电流计算方法在已知功率和电压的情况下，电流（I）可以通过公式 I ＝ P ／ U 计算得出。
然而，在实际应用中，还需要考虑功率因数等因素对电流的影响。
12 电线电缆规格选择电线电缆的规格主要取决于其所能承受的电流大小。
常见的电线电缆规格以截面积（单位：平方毫米 mm²）来表示。
121 铜质电线电缆一般来说，铜质电线电缆每平方毫米所能承载的安全电流约为 5 8 安培。
122 铝质电线电缆铝质电线电缆每平方毫米所能承载的安全电流约为 3 5 安培。
13 安全系数的考虑为了确保电线电缆在长期使用中的安全性和可靠性，需要引入安全系数。
131 一般情况下，安全系数取值在 12 15 之间。
这意味着计算得出的所需电线电缆截面积需要乘以安全系数，以得到实际应选用的电线电缆规格。
14 环境温度的影响环境温度对电线电缆的载流能力有显著影响。
141 高温环境在高温环境中，电线电缆的载流能力会下降，需要相应增大截面积。
142 低温环境低温环境对电线电缆的载流能力影响相对较小，但仍需在计算中予以考虑。
多大功率用多大电线电缆怎么计算
多大功率用多大电线电缆怎么计算在进行家庭装修或者办公室改造时，常常会涉及到电线电缆的选择和使用。
那么，如何根据电线电缆的功率来选择合适的规格呢？本文将详细介绍多大功率使用多大电线电缆的计算方法，帮助读者更好地进行电路设计和施工。
首先，我们需要了解一些基本的概念。
电线电缆的规格通常由截面积来表示，常见的单位是平方毫米（mm²）。
而电线电缆的功率承载能力与截面积有一定的对应关系，截面积越大，功率承载能力越强。
一般情况下，我们可以通过下表来大致判断电线电缆的规格与功率的对应关系：- 1.5mm²电线电缆适用于小功率家电，如插座、灯具等，功率范围在1000W以内；- 2.5mm²电线电缆适用于中等功率家电，如空调、热水器等，功率范围在3000W以内；- 4mm²电线电缆适用于大功率家电，如洗衣机、电热水器等，功率范围在5000W以内；- 6mm²及以上电线电缆适用于超大功率家电，如电烤箱、功率超过5000W的设备等。
当然，以上规格仅供参考，具体选择时还需根据实际情况做出调整。
接下来，我们以一个实际案例来说明如何根据功率计算电线电缆的规格。
假设我们家里要安装一个功率为2000W的空调，我们应该选择多大规格的电线电缆？首先，我们可以根据上述对应关系，选择2.5mm²的电线电缆来应对这个功率。
然而，为了保险起见，我们可以根据电线电缆的功率承载能力进一步计算。
通常情况下，电线电缆的功率承载能力与截面积的平方成正比关系，即功率承载能力=电流*电压，而电流=功率/电压，电流的值可以通过查找标准表格来获取。
以220V电压为例，2000W的空调功率对应的电流为2000/220≈9.09A。
再查阅相关标准表格，可以得知2.5mm²的电线电缆的功率承载能力大约在15A左右，远远超过了2000W空调的需求。
因此，选择2.5mm²的电线电缆是完全合适的。
多大功率用多大电线电缆怎么算
多大功率用多大电线电缆怎么算？一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm’导线，载流量为2.5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
多大功率用多大电线电缆怎么计算

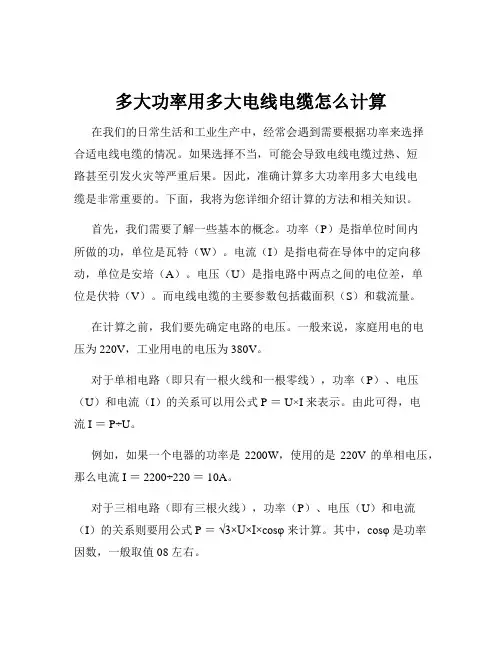

多大功率用多大电线电缆怎么计算在我们的日常生活和工业生产中，经常会遇到需要根据功率来选择合适电线电缆的情况。
如果选择不当，可能会导致电线电缆过热、短路甚至引发火灾等严重后果。
因此，准确计算多大功率用多大电线电缆是非常重要的。
下面，我将为您详细介绍计算的方法和相关知识。
首先，我们需要了解一些基本的概念。
功率（P）是指单位时间内所做的功，单位是瓦特（W）。
电流（I）是指电荷在导体中的定向移动，单位是安培（A）。
电压（U）是指电路中两点之间的电位差，单位是伏特（V）。
而电线电缆的主要参数包括截面积（S）和载流量。
在计算之前，我们要先确定电路的电压。
一般来说，家庭用电的电压为 220V，工业用电的电压为 380V。
对于单相电路（即只有一根火线和一根零线），功率（P）、电压（U）和电流（I）的关系可以用公式 P ＝ U×I 来表示。
由此可得，电流 I ＝ P÷U。
例如，如果一个电器的功率是2200W，使用的是220V 的单相电压，那么电流 I ＝ 2200÷220 ＝ 10A。
对于三相电路（即有三根火线），功率（P）、电压（U）和电流（I）的关系则要用公式 P ＝√3×U×I×cosφ 来计算。
其中，cosφ 是功率因数，一般取值 08 左右。
假设一个三相电机的功率是10kW，电压是380V，功率因数为08，那么电流 I ＝ 10000÷（√3×380×08）≈19A。
知道了电流，我们就可以根据电线电缆的载流量来选择合适的截面积。
载流量是指电线电缆在一定环境温度下，能够长期安全承载的最大电流值。
不同材质、不同规格的电线电缆载流量是不同的。
常见的电线电缆材质有铜和铝。
铜的导电性比铝好，所以在相同条件下，铜芯电线电缆的载流量比铝芯的大。
以铜芯电线为例，一般来说，1 平方毫米的铜芯电线载流量约为 58A。
如果我们前面计算出的电流是 10A，那么为了保证安全，我们应该选择 25 平方毫米的铜芯电线，因为 25 平方毫米的铜芯电线载流量在 125 20A 之间，可以满足 10A 电流的需求。
多大功率用多大电线电缆怎么算？
铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A。
6平方毫米铜电源线的安全载流量－－48A。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来...导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。
多大功率用多大电线电缆怎么算？你知道吗？
多大功率用多大电线电缆怎么算？你知道吗？铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来...导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多大功率用多大电线电缆怎么计算？铜芯线的安全载流量计算方法是220伏的电压下1000瓦电流约等于3.966安380伏的电压下1000瓦电流约等于1.998安2.5平方毫米铜芯线的安全载流量是28A口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的 1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
①单相380，电流两安半。
①3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
① 这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
【例4】100千乏的移相电容器（380伏三相）按“电热加半”算得电流为150安。
①在380/220伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相220伏用电设备。
这种设备的力率大多为1，因此，口诀便直接说明“单相（每）千瓦4.5安”。
计算时，只要“将千瓦数乘4.5”就是电流，安。
同上面一样，它适用于所有以千伏安为单位的单相220伏用电设备，以及以千瓦为单位的电热及照明设备，而且也适用于220伏的直流。
【例1】500伏安（0.5千伏安）的行灯变压器（220伏电源侧）按“单相千瓦、4.5安”算得电流为2.3安。
【例2】1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安。
对于电压更低的单相，口诀中没有提到。
可以取220伏为标准，看电压降低多少，电流就反过来增大多少。
比如36伏电压，以220伏为标准来说，它降低到1/6，电流就应增大到6倍，即每千瓦的电流为6*4.5=27安。
比如36伏、60瓦的行灯每只电流为0.06*27=1.6安，5只便共有8安。
①在380/220伏三相四线系统中，单相设备的两条线都是接到相线上的，习惯上称为单相380伏用电设备（实际是接在两相上）。
这种设备当以千瓦为单位时，力率大多为1，口诀也直接说明：“单相380，电流两安半”。
它也包括以千伏安为单位的380伏单相设备。
计算时，只要“将千瓦或千伏安数乘2.5”就是电流，安。
【例1】32千瓦钼丝电阻炉接单相380伏，按“电流两安半”算得电流为80安。
【例2】2千伏安的行灯变压器，初级接单相380伏，按“电流两安半”算得电流为5安。
【例3】21千伏安的交流电焊变压器，初级接单相380伏，按“电流两安半”算得电流为53安。
估算出负荷的电流后在根据电流选出相应导线的截面,选导线截面时有几个方面要考虑到一是导线的机械强度二是导线的电流密度(安全截流量),三是允许电压降电压降的估算１．用途根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量。
２．口诀提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失。
压损根据“千瓦．米”，2.5铝线20—1。
截面增大荷矩大，电压降低平方低。
①三相四线6倍计，铜线乘上1.7。
①感抗负荷压损高，10下截面影响小，若以力率0.8计，10上增加0.2至1。
①３．说明电压损失计算与较多的因素有关,计算较复杂。
估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备。
电压损失是按“对额定电压损失百分之几”来衡量的。
口诀主要列出估算电压损失的最基本的数据，多少“负荷矩”电压损失将为1%。
当负荷矩较大时，电压损失也就相应增大。
因些，首先应算出这线路的负荷矩。
所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径，不论线路的导线根数。
），单位就是“千瓦．米”。
对于放射式线路，负荷矩的计算很简单。
如下图1，负荷矩便是20*30=600千瓦．米。
但如图2的树干式线路，便麻烦些。
对于其中5千瓦设备安装位置的负荷矩应这样算：从线路供电点开始，根据线路分支的情况把它分成三段。
在线路的每一段，三个负荷（10、8、5千瓦）都通过，因此负荷矩为：第一段：10*（10+8+5）=230千瓦．米第二段：5*（8+5）=65千瓦．米第三段：10*5=50千瓦．米至5千瓦设备处的总负荷矩为：230+65+50=345千瓦．米下面对口诀进行说明：①首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米接着提出一个基准数据：2 .5平方毫米的铝线，单相220伏，负荷为电阻性（力率为1），每20“千瓦．米”负荷矩电压损失为1%。
这就是口诀中的“2 .5铝线20—1”。
在电压损失1%的基准下，截面大的，负荷矩也可大些，按正比关系变化。
比如10平方毫米的铝线，截面为2 .5平方毫米的4倍，则20*4=80千瓦．米，即这种导线负荷矩为80千瓦．米，电压损失才1%。
其余截面照些类推。
当电压不是220伏而是其它数值时，例如36伏，则先找出36伏相当于220伏的1/6。
此时，这种线路电压损失为1%的负荷矩不是20千瓦．米，而应按1/6的平方即1/36来降低，这就是20*（1/36）=0 .55千瓦．米。
即是说，36伏时，每0 .55千瓦．米（即每550瓦．米），电压损失降低1%。
“电压降低平方低”不单适用于额定电压更低的情况，也可适用于额定电压更高的情况。
这时却要按平方升高了。
例如单相380伏，由于电压380伏为220伏的1 .7倍，因此电压损失1%的负荷矩应为20*1 .7的平方=58千瓦．米。
从以上可以看出：口诀“截面增大荷矩大，电压降低平方低”。
都是对照基准数据“2 .5铝线20—1”而言的。
【例1】一条220伏照明支路，用2 .5平方毫米铝线，负荷矩为76千瓦．米。
由于76是20的3 .8倍（76/20=3 .8），因此电压损失为3 .8%。
【例2】一条4平方毫米铝线敷设的40米长的线路，供给220伏1千瓦的单相电炉2只，估算电压损失是：先算负荷矩2*40=80千瓦．米。
再算4平方毫米铝线电压损失1%的负荷矩，根据“截面增大负荷矩大”的原则，4和2 .5比较，截面增大为1 .6倍（4/2 .5=1 .6），因此负荷矩增为20*1 .6=32千瓦．米（这是电压损失1%的数据）。
最后计算80/32=2 .5，即这条线路电压损失为2 .5%。
①当线路不是单相而是三相四线时，（这三相四线一般要求三相负荷是较平衡的。
它的电压是和单相相对应的。
如果单相为220伏，对应的三相便是380伏，即380/220伏。
）同样是2 .5平方毫米的铝线，电压损失1%的负荷矩是①中基准数据的6倍，即20*6=120千瓦．米。
至于截面或电压变化，这负荷矩的数值，也要相应变化。
当导线不是铝线而是铜线时，则应将铝线的负荷矩数据乘上1 .7，如“2 .5铝线20—1”改为同截面的铜线时，负荷矩则改为20*1 .7=34千瓦．米，电压损失才1%。
【例3】前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%。
对电炉供电的那条线路，若是铜线，则80/（32*1 .7）=1 .5，电压损失为1 .5%。
【例4】一条50平方毫米铝线敷设的380伏三相线路，长30米，供给一台60千瓦的三相电炉。
电压损失估算是：先算负荷矩：60*30=1800千瓦．米。
再算50平方毫米铝线在380伏三相的情况下电压损失1%的负荷矩：根据“截面增大荷矩大”，由于50是2 .5的20倍，因此应乘20，再根据“三相四线6倍计”，又要乘6，因此，负荷矩增大为20*20*6=2400千瓦．米。
最后1800/2400=0 .75，即电压损失为0 .75%。
①以上都是针对电阻性负荷而言。
对于感抗性负荷（如电动机），计算方法比上面的更复杂。
但口诀首先指出：同样的负荷矩——千瓦．米，感抗性负荷电压损失比电阻性的要高一些。
