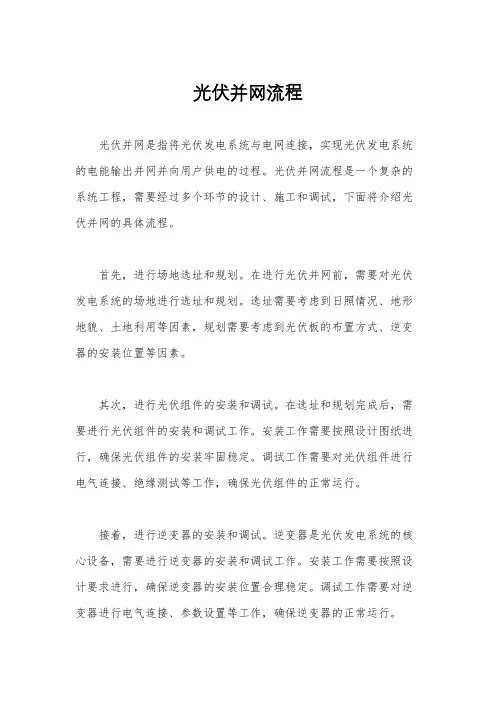

光伏发电系统并网流程
附件2
分布式光伏发电系统并网流程分布式光伏发电系统并网流程如下图所示：
1、并网申请：由业主本人填写《分布式光伏发电项目并网申请表》，并提交给当地供电公司。
2、由光伏系统项目总承包商提供光伏系统设计方案，并提交给当地供电公司。
3、供电公司在接受光伏发电项目申请表后，安排人员进行现场考察，并由当地电力设计院提供《接入系统设计方案》。
4、拿到电力设计院出具的《接入系统设计方案》后，可进
行系统施工，要注意《接入系统设计方案》是否有设计更改。
5、光伏并网系统安装调试完成后，向当地供电公司提交并网验收相关资料。
6、由业主本人填写《分布式光伏发电项目并网验收和调试申请表》，并提交给当地供电公司。
7、供电公司在接收到并网验收申请后，审查相关资料合格后，组织人员到现场进行并网验收。
8、并网验收合格后，供电公司拟制《分布式光伏发电项目合同》，与业主双方分别签署后生效。
分布式光伏电站建设流程!
分布式光伏电站建设流程! 分布式光伏电站建设流程～ 十三五”开启新一轮能源革命，分布式光伏坐在了大风口，充分调动了各方参与热情。在一座面朝大海，春暖花开的屋顶上，建设一座家庭光伏电站，边晒太阳边赚钱成为很多人的梦想。 马云说:“梦想是要有的，万一实现了呢,坦率的说，建一个分布式光伏电站不像万达集团王健林赚一个亿那样遥不可及，很多企业、自然人只要想去做，就会轻松的实现这个“小目标”。 注:下文中的光伏电站，如无特别提及是集中式，所指的均为分布式光伏电站。 不过，在打开一扇窗户，让太阳把梦想照进现实之前，您还得做足了有光伏电站的各项功课，方可知己知彼，百战而无一殆。 对此，澳阳就把搭建光伏电站的前期准备工作以分篇的形式予以梳理、概括、总结和点评，方便您对建设光伏电站有个充分的认识。 搭建一座光伏电站不是到商场里买衣服看上了刷一下卡就OK了，它涉及到国家、地方的补贴政策、选址、项目调研、屋顶结构、资质审批、项目并网、项目备案、发电量测算、投资收益估算和系统安装、维护等多个层面，技术性和专业性十足，需要逐一了解。现在，就从政策篇开始、带您去实现家家都成“发电机”，人人都是“电力人”的目标。 政策篇 项目未动，政策先行。了解国家和地方政策动向是做光伏电站的头等大事，现实点儿说，不靠国家补贴，仅靠企业或个人的自身财力来做光伏电站确实有一定难
度。因此，在做光伏电站之前，您必须了解当前的国家的财政补贴，还有地方的支持政策，把这块纳入成本核算，您才能敲明白算盘。 按照相关规定，分布式光伏每发一度电国家就会补贴0.42元(税前)，由国家电网按月代结，补贴期限为20年。 此外，为了支持光伏产业的发展，除了国家补贴外，一些省、市、县也出台了相关的补贴政策。补贴的模式各地也有差异，有实行上网电价不忒的，有实行一次性初装补贴的。所以，投资者要视各地的政策情况进行独立核算。 审批流程篇 装光伏电站还需要到相关部门办理安装和备案手续，也就俗称的“跑路条”，有了相关部门的批准，您才能“撸起袖子，加油干”～ 小型分布式光伏电站手续区别，主要体现在投资主体上，即自然人和法人。但总的手续大体相同，基本流程如下: 如上表所示，自然人投资项目和法人投资项目，手续区别在第四步，法人投资项目需要先立项备案，才能组织施工;而自然人投资项目并非不需要备案，只是由供电公司统一集中代办，所需材料较少(不需要进行承载说明、能评等)。 上述流程为正常情况下的顺序，实际过程中，顺序可能存在变化，如同步进行、手续补办、流程简化等。 环境资源篇
8KW通讯基站光伏发电系统实施方案.
山西省忻州市五台山联通通讯基站光伏发电系统实施方案 南京禾浩通信科技有限公司 2014年3月13日
目录 1 地理位置 (3) 2 气象资料 (4) 3 技术方案 (5) 3.1 系统原理 (5) 3.2 技术说明 (5) 3.2.1光伏支架的技术说明 (5) 3.2.2 光伏组件的技术说明 (6) 3.2.3 光伏汇流箱的技术说明 (9) 3.2.4 蓄电池 (9) 3.2.5 光伏控制器的技术说明 (10) 4 施工方案 (13) 4.1 施工技术要求 (13) 4.1.1 屋面走线管道敷设要求 (13) 4.1.2 光伏支架的安装要求 (13) 4.1.3 独立太阳能控制箱的安装要求 (13) 4.1.4 电力电缆的连接说明 (13) 4.2 工程实施步骤 (14) 4.2.1 现场勘察 (14) 4.2.2 工程设计 (14) 4.2.3 材料准备 (15) 4.2.4 设备材料验收及安装 (15) 4.3 独立太阳能发电系统验收 (15) 4.3.1 太阳能电池组件的验收 (15) 4.3.2 光伏支架的验收 (16) 4.3.3 电力电缆 (17) 4.3.4 太阳能电池组件汇流箱 (18) 5 设备清单 (19) 6 售后服务 (20)
1 地理位置 五台山位于山西省东北部，隶属忻州市五台县，西南距省会太原市230公里，与浙江普陀山、四川峨眉山、安徽九华山、共称“中国佛教四大名山”，位列中国佛教四大名山之首。五台山与尼泊尔蓝毗尼花园、印度鹿野苑、菩提伽耶、拘尸那迦并称为世界五大佛教圣地。五台山所在的山西处于黄土高原，地旱树稀，视野里整整一个是土黄色的世界，可以称为金色世界。五台山属太行山系的北端，跨忻州市五台县、繁峙县、代县、原平市、定襄县，周五百余里。在北纬38°50'～39°05'、东经113°29'～113°44'之间，由一系列大山和群峰组成。其中五座高峰，山势雄伟，连绵环抱，方圆达250公里，总面积592.88平方公里。
光伏电站建设并网涉网流程完整细则

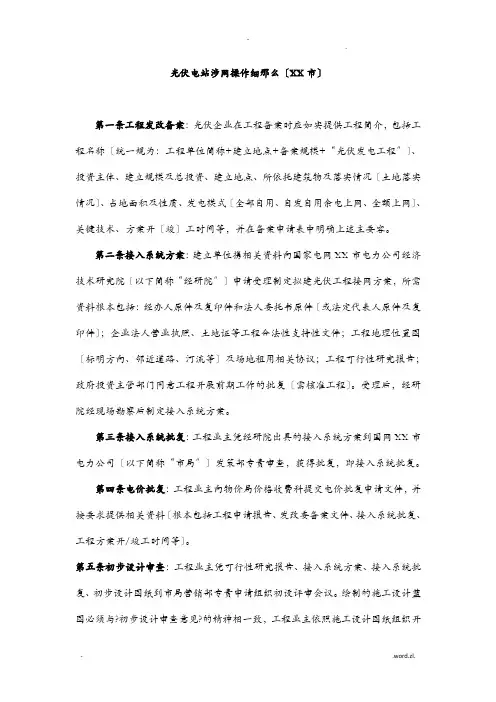

光伏电站涉网操作细则（天津市） 第一条项目发改备案：光伏企业在项目备案时应如实提供项目简介，包括项目名称（统一规范为：项目单位简称+建设地点+备案规模+“光伏发电项目”）、投资主体、建设规模及总投资、建设地点、所依托建筑物及落实情况（土地落实情况）、占地面积及性质、发电模式（全部自用、自发自用余电上网、全额上网）、关键技术、计划开（竣）工时间等，并在备案申请表中明确上述主要内容。 第二条接入系统方案：建设单位携相关资料向国家电网天津市电力公司经济技术研究院（以下简称“经研院”）申请受理制定拟建光伏项目接网方案，所需资料基本包括：经办人身份证原件及复印件和法人委托书原件（或法定代表人身份证原件及复印件）；企业法人营业执照、土地证等项目合法性支持性文件；项目地理位置图（标明方向、邻近道路、河流等）及场地租用相关协议；项目可行性研究报告；政府投资主管部门同意项目开展前期工作的批复（需核准项目）。受理后，经研院经现场勘察后制定接入系统方案。 第三条接入系统批复：项目业主凭经研院出具的接入系统方案到国网天津市电力公司（以下简称“市局”）发策部专责审查，获得批复，即接入系统批复。 第四条电价批复：项目业主向物价局价格收费科提交电价批复申请文件，并按要求提供相关资料（基本包括项目申请报告、发改委备案文件、接入系统批复、项目计划开/竣工时间等）。 第五条初步设计审查：项目业主凭可行性研究报告、接入系统方案、接入系统批复、初步设计图纸到市局营销部专责申请组织初设评审会议。设计院绘制的施工设计蓝图必须与《初步设计审查意见》的精神相一致，项目业主依照施工设计图纸组织开展光伏电站的招标、采购、施工等工作事项。 第六条接入变电站间隔改造、送出线路工程建设：项目业主携营业执照、发改委备案文件、接入系统批复、初步设计审查意见、施工图纸及一次系统图（设计蓝图）到运检部专责处填写《光伏发电项目并网申请表》。受理后由区供电分公司基建处安排变电站间隔和线路施工等相关事宜。项目业主协助电网企业开展送出工程可研设计，共同推动送出工程与光伏发电项目同步建设、同步投运。 第七条项目质监申报：建设单位在工程开工前，必须按要求进行项目注册
太阳能光伏发电系统方案书
(BIPV)光伏发电示范项目系统设计建议书 示范项目名称：XXXXXXXXX示范项目 二〇一〇年十月
目录 第1章项目概况 (1) 1.1 项目地理情况 (1) 1.1.1 地理位置 (1) 1.1.2 供电要求 (1) 1.2 项目建筑类型（BIPV） (2) 第2章一般光伏发电系统的价格构成...............................................错误！未定义书签。第3章光伏并网发电系统设计原则与原理. (2) 3.1 总体设计原则 (3) 3.1.1 视觉美观性 (3) 3.1.2 太阳辐射量 (3) 3.1.3 电缆长度 (4) 3.2 方案设计原理 (4) 第4章光伏系统监控设计 (6) 第5章效益分析 (7) 5.1 发电量计算与节能减排量分析 (8) 5.2 资金投入与效益分析 (10) 第6章某太阳能电源技术有限公司...................................................错误！未定义书签。 6.1 雄厚的集团背景.................................................................................................................. 错误！未定义书签。 6.2 超强的项目管理能力.......................................................................................................... 错误！未定义书签。 6.3 卓越的设计团队.................................................................................................................. 错误！未定义书签。 6.4 “一揽子交钥匙服务”...................................................................................................... 错误！未定义书签。 6.5 增值服务 ............................................................................................................................. 错误！未定义书签。第7章在节能方面为万达服务过的项目 .. (20) 第8章附录《政策分析》 (21)
100kW光伏并网发电系统典型案例解
100kW光伏并网发电系统典型案例解 100kW光伏并网发电系统典型案例解析 1、项目地点分析 本项目采用光伏并网发电系统设计方案，应用类别为村级光伏电站项目。项目安装地为江西，江西位于位于中国的东南部,长江中下游南岸。地处北纬24°29′-30°04′，东经113°34′-118°28′之间。项目所在地坐标为北纬25°8′，东经114°9′。根据查询到的经纬度在NASA上查询当地的峰值日照时间如下： (以下数据来源于美国太空总署
根据项目所在地理位置坐标，项目所在地坐标为项目所在地坐标为北纬25°8′，东经114°9′，光伏组件安装最佳倾角为20°如下图所示： 2.3组件阵列间距及项目安装面积 采用260Wp的组件，组件尺寸为1650*990*35mm，共用400块太阳能电池板， 总功率104kWp。根据下表公式可以计算出组件的前后排阵列间距为2.4m，单 块组件及其间距所占用面积为2.39㎡。
104kWp光伏组件组成的光伏并网发电系统占地面积为2.39*400=956㎡,考虑到安装间隙、周围围墙等可能的占地面积，大约需要1000㎡。 3、光伏支架 本项目为水平地面安装，采用自重式支架安装方式。自重式解决方案适用于平屋顶及地面系统。利用水泥块压住支架底部的铝制托盘，起到固定系统的作用。
光伏电站开发建设验收全流程详解
光伏电站开发建设验收全流程详解 一、项目前期考察 对项目地形及屋顶资源、周边环境条件（交通、物资采购、市场的劳动力、道路、水电）、电网结构及年负荷量、消耗负荷能力、接入系统的电压等级、接入间隔核实、送出线路长度廊道的条件、和当地电网公司的政策等。 二、项目建设前期资料及批复文件 第一阶段：可研阶段 1、委托有有资质的单位做大型光伏并网电站项目进行可行性研究分析、项目备案申请报告。 2、进入所在省份（市）的备案名单 第二阶段：获得省级/市级相关部门的批复文件 第三阶段：获得开工许可 1、办理建设项目银行资金证明（不少于项目总投资的20%）。 2、办理建设项目与银行的贷款意向书或贷款协议（不高于项目总投资的80%）； 3、委托具有资质的单位做项目设计； 4、获得项目建设地建设局开工许可； 三、项目施工图设计 1、现场测绘、地勘、勘界、提资设计要求； 2、接入系统报告编制并上会评审；
3、出施工总图蓝图； 4、各专业进行图纸绘制（结构、土建、电气等）； 5、出各产品技术规范书（做为设备采购招标依据）； 6、和各厂家签订技术协议； 7、现场技术交底、图纸会审； 8、送出线路初设评审上会出电网意见； 四、项目实施建设 1、物资招标采购 2、发电区建设工作： 1）基础浇筑 2）支架安装、光伏组件安装、汇流箱安装； 3）逆变室、箱变基础建设； 4）箱变、逆变器、直流柜、通讯柜设备安装调试试验 5）电气连接及电缆敷设（组件之间、组件与汇流箱、汇流箱与直流柜、直流柜与逆变器、逆变器与箱变之间）、全场接地制作焊接、发电区道路建设； 3、生活区工作 所有房建建设（SVG室、高压室、中控室、综合用房、水泵房及设备安装、生活区道路围栏、所有房建装饰装修、设备间电缆沟开挖砌筑接地）等；
中南光电光伏发电接入系统方案
中南光电 分布式光伏发电接入系统方案 合肥供电公司电力经济技术研究所 二〇一三年四月
审批：审核：编制：
1.工程概况 合肥中南光电有限公司位于合肥市肥东新城经济开发区和平路7号，总用地面积约70亩。该公司主要经营范围是太阳能单晶硅棒、硅片、电池片组件、太阳能光伏系统工程、太阳能电池控制等太阳能系列产品的研发、生产、销售和施工服务。生产厂房于2009年9月建成投产。 该厂区现建设有1座10kV环网柜。该环网柜采用压气式负荷开关，一进三出，保护采用熔断器保护。环网柜电源“T”接在110kV店埠变10kV19开关二水厂线公用线路上，安装630kVA、200kVA变压器各一台，电压等级为10/0.4kV。 合肥中南光电有限公司厂区共计2栋厂房和1个办公楼屋顶建筑面积约20000m2。本工程计划在屋顶安装6120块245w/块太阳能电池组件，设计按每20块组件组成一串，每10或11串接入一个汇流箱，每10个汇流箱接分别入3台直流柜，经3台阳光电源生产的500kW逆变器逆变为交流270V，经1台1000kVA的双分裂变压器及1台500kVA的双绕组变压器升压至10kV，接入厂区本期工程建设的配电房的10kV母线。总装机容量1500千瓦，采用用户侧并网方式。计划于2013年10月建成投运。
2.建设必要性 太阳能发电是绿色、环保、清洁、可再生能源，有利于节约煤炭资源，符合国家产业政策。本工程利用厂房屋顶建设光伏发电示范项目，建成后可就近向合肥中南光电有限公司厂区供电，能有效利用资源和保护环境，经济、社会、环境效益显著。因此，本工程的建设是必要的。 3、接入系统 1）电厂定位 根据电力平衡，本工程定位为用户侧并网太阳能电站，所发电力在合肥中南光电有限公司厂区内就地消化。 2）主要技术原则 (1)本工程接入系统方案应以国家电网公司分布式光伏发电接入系统典型设计、合肥电网现状及规划接线为基础，并与合肥中南光电有限公司厂区内部供电规划相结合。接入系统方案应保证电网和电厂的安全稳定运行，技术、经济合理，便于调度管理。 (2)本工程光伏电站接入系统方案应充分考虑并网太阳能电站的特殊性及其对电网的影响并采取有效的防范措施。本工程接入系统应满足GB／Z 19964《光伏发电站接入电力系统技术
光伏并网发电系统设计复习过程
光伏并网发电系统设 计
光伏并网发电系统设计 摘要：最大功率点跟踪是光伏并网发电系统中经常遇见的问题。系统设计采用电流型控制芯片UC3845实现最大功率点跟踪（MPPT），由单片机STC12C5408AD产生SPWM信号，实现频率相位跟踪功能、输入欠压保护功能、输出过流保护功能。结果表明，该设计不但电路设计简单，软硬件结合，控制方法灵活，而且能够有效的完成最大功率跟踪的目的。 关键词：STC12C5408AD DC-AC转换电路 MPPT 太阳能作为绿色能源,具有无污染、无噪音、取之不尽、用之不竭等优点,越来越受到人们的关注。光伏电池的输出是一个随光照、温度等因素变化的复杂量，且输出电压和输出电流存在非线性关系。光伏系统的主要缺点是初期投资大、太阳能电池的光电转换效率低。为充分利用太阳能必须控制电池阵列始终工作在最大功率点上，最大功率点跟踪(MPPT, Maximum Power Point Tracker)是太阳能并网发电中的一项重要的关键技术。 1 设计任务 为研究方便设计一光伏并网发电模拟装置，其结构框图如图1所示。用直流稳压电源U S和电阻R S模拟光伏电池，U S=60V，R S=30Ω~36Ω；u REF为模拟电网电压的正弦参考信号，其峰峰值为2V，频率f REF为45Hz~55Hz；T为工频隔离变压器，变比为n2:n1=2:1、n3:n1=1:10，将u F作为输出电流的反馈信号；负载电阻R L=30Ω~36Ω。要求系统具有最大功率点跟踪（MPPT）功能，频率、相位跟踪功能，输入欠压保护和输出过流保护功能。另外要求系统效率高、失真度低。
R L U 图1 并网发电模拟装置框图 2 系统总体方案 光伏并网系统主要由前级的DC-DC 变换器和后级的DC-AC 逆变器组成。在系统中,DC-DC 变换器采用BOOST 结构,主要完成系统的MPPT 控制;DC-AC 部分采用全桥逆变器,维持中间电压稳定并且将电能转换成110 V/50 Hz 交流电。设计采用单片机SPWM 调制，驱动功率场效应管，经滤波产生正弦波，驱动隔离变压器，向负载输出功率。系统设计保证并网逆变器输出的正弦电流与电网电压同频同相。系统总体硬件框图如图2所示： 图2 系统总体硬件框图 3 MPPT 原理及电路设计 3.1 MPPT 原理
5kWp光伏太阳能并网发电系统
5kWp光伏太阳能并网发电系统 设 计 方 案 设计人：申小波（Mellon） 单位：个人 电话： 日期： 2013年10月27日
目录 一、光伏太阳能并网发电系统简介 (2) 二、项目地点及气候辐照状况 (2) 三、相关规范和标准 (5) 四、系统结构与组成 (5) 五、设计过程 (6) 1、方案简介 (6) 2、设计依据 (6) 3、组件设计选型 (7) 4、直流防雷汇流箱设计选型 (9) 5、交直流断路器 (11) 6、并网逆变器设计选型 (13) 7、电缆设计选型 (14) 8、方阵支架 (15) 9、配电室设计 (15) 10、接地及防雷 (15) 11、数据采集检测系统 (16) 六、仿真软件模拟设计 (17) 七、接入电网方案 (22)
八、设备配置清单及详细参数 (22) 九、系统建设及施工 (22) 十、系统安装及调试 (23) 十一、运行及维护注意事项 (26) 十二、设计图纸 (28) 十三、工程预算投资分析报告 (32)
5kWp光伏太阳能并网发电系统配置方案 一、光伏太阳能并网发电系统简介 并网系统（Utility Grid Connected）最大的特点：太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网，并网系统中光伏方阵所产生电力除了供给交流负载外，多余的电力反馈给电网。在阴雨天或夜晚，太阳电池组件没有产生电能或者产生的电能不能满足负载需求时就由电网供电。 因为直接将电能输入电网，免除配置蓄电池，省掉了蓄电池储能和释放的过程，可以充分利用光伏方阵所发的电力，从而减小了能量的损耗，并降低了系统的成本。但是系统中需要专用的并网逆变器，以保证输出的电力满足电网电力对电压、频率等电性能指标的要求。因为逆变器效率的问题，还是会有部分的能量损失。这种系统通常能够并行使用市电和太阳能太阳电池组件阵列作为本地交流负载的电源，降低了整个系统的负载缺电率，而且并网系统可以对公用电网起到调峰作用。但并网光伏供电系统作为一种分散式发电系统，对传统的集中供电系统的电网会产生一些不良的影响，如谐波污染，孤岛效应等。 二、项目地点及气候辐照状况 图片来自Google地球 1、项目地点为：江苏省泰州市XX区XX镇； 2、纬度：32°22’，经度：120°12’； 3、平均海拔高度：7m；
大型地面光伏电站开发建设流程
大型地面光伏电站开发建设流程 根据国家能源局《光伏电站管理暂行办法》（国能新能[2013]329）、《分布式光伏发电项目管理暂行办法》（国能新能[2013]133），国家对光伏电站及分布式光伏发电项目均实行备案管理，下面就介绍下如何进行大型光伏电站的开 下面详细解释一下 1、去现场前需要做的准备工作 光伏电站场址一般都在相对偏远的地方，去趟现场往往要耗费比较大的时间成本、人力成本。因此，去之前一定要把准备工作做好。首先要跟业主进行简单沟通，了解他之前做了哪些工作，他的要求和想法。常问的几个问题：1）项目场址的地点，有经纬度最好了。 2）场址面积大概多大，计划做多大规模；（一般业主都有场址的承包合同，可通过查阅承包合同等所有权证明文件进行地点、面积承包剩余年限等信息进行确认。）
3）场址大概是什么地貌，地表附着物情况，有无坟头，是否涉及赔偿；有无军事设施、文物等敏感物。 场址附近是否有可接入的变电站，距离多少，多大电压等级，容量是多少，有无间隔；（一般接入110KV变电站的低压侧或者35KV高压侧为宜，距离最好不要超过10公里否则会增加成本，大部分地区只能接入容量的30%-50%。）沟通之后，第一个要准备的，就是了解当地相关的光伏政策。比如，国家给该省的规模指标是多少该省对光伏项目有没有单独的补贴政策诸如此类的政策，尽量多了解一些。如果能了解到项目所在地是否有建成项目，收益如何是否有在建的项目，进展到什么程度，就更好了。最后，一套耐磨耐刮的衣服和舒适的运动鞋也是必不可少的。 2、现场踏勘工作 平坦的场址相对简单，就用山地场址说几个需要注意的问题。 1）观察山体的山势走向，是南北走向还是东西走向山体应是东西走向，必须有向南的坡度。另外，周围有其他山体遮挡的不考虑。 2）山体坡度大于25°的一般不考虑。山体坡度太大，后续的施工难度会很大，施工机械很难上山作业，土建工作难度也大，项目造价会大大提高。另外，未来的维护（清洗、检修）难度也会大大增加。同时，在这样坡度的山体上开展大面积的土方开发（电缆沟），水土保持审批可能也过不了。 3）基本地质条件。虽然准确的地质条件要做地勘，但可以大概目测一下，最好目测有一定厚度的土层。也可以从一些断层或被开挖的断面，看一下土层到底有多厚，土层下面是什么情况。如果是目测半米一下是坚硬的大石头，那将来基础的工作量就会特别大。 上述几个问题解决后，用GPS围着现场几个边界点打几个点，基本圈定场址范围。同时，要从各角度看一下场址内的地质情况。因为光伏场址面积太大了，你从一个边界点根本看不了全貌，很可能会忽略很多重要因素。 这些重要因素包括： 1）冲积沟。我某次选址，看场址西南边是特别平坦在附近看了看，觉得基本都一样，就没往东北角走。后来发现，东南角是个非常大的冲积沟。
家用分布式光伏系统设计(并网型)
家用分布式光伏系统设计 摘要：太阳能是最普遍的自然资源，也是取之不尽的可再生能源。分布式光伏发电特指采用光伏组件，将太阳能直接转换为电能的分布式发电系统。它是一种新型的、具有广阔发展前景的发电和能源综合利用方式，它倡导就近发电，就近并网，就近转换，就近使用的原则，不仅能够有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升压及长途运输中的损耗问题。 目前应用最为广泛的分布式光伏发电系统，是建在建筑物屋顶的光伏发电项目，方便接入就近接入公共电网，与公共电网一起为附近的用户供电。从发电入网角度出发，根据家庭用电情况可以给出系统施工要求、设计方法以及光伏组件、逆变器的选择等。 关键词：太阳能分布式光伏发电系统 1.前言 太阳能是一种重要的，可再生的清洁能源，是取之不尽用之不竭、无污染、人类能够自由利用的能源。太阳每秒钟到达地面的能量高达50万千瓦，假如把地球表面0.1%的太阳能转换为电能，转变率5%，每年发电量可达5.6×1012kW·h，相当于目前世界上能耗的40倍。从长远来看，太阳能的利用前景最好，潜力最大。近30年来，太阳能利用技术在研究开发、商业化生产和市场开拓方面都获得了长足发展，成为快速、稳定发展的新兴产业之一。 本文简单地阐述了家用分布式光伏发电系统设计方法和施工要求，仅供参考。 2.太阳能光伏发电应用现状 太阳能转换为电能的技术称为太阳能光伏发电技术（简称PV技术）。太阳能光伏发电不仅可以部分代替化石燃料发电，而且可以减少CO2和有害气体的排放，防止地球环境恶化，因此发展太阳能光伏产业已经成为全球各国解决能源与经济发展、环境保护之间矛盾的最佳途径之一。目前发达国家如美国、德国、日本的光伏发电应用领域从航天、国防、转向了民用，如德国的“百万屋顶计划”使许多家庭不仅利用太阳能光伏发电解决了自家供电，而且这些家庭还办成了一所所私人的“小型电站”，能够源源不断地为公用电网提供电能。 近几年，我国光伏行业发展也非常迅速。国家对光伏发电较为重视，国家和地方政府相继出台了一些列的补贴政策以促进光伏产业的发展，国家发改委实施“送电到乡”、“光明工
太阳能光伏发电系统方案
光伏发电示范项目系统设计建议书 示范项目名称：XXXXXXXXX示范项目 二〇一〇年十月
目录 第1章项目概况 (1) 1.1 项目地理情况 (1) 1.1.1 地理位置 (1) 1.1.2 供电要求 (1) 1.2 项目建筑类型（BIPV） (2) 第2章一般光伏发电系统的价格构成...............................................错误！未定义书签。第3章光伏并网发电系统设计原则与原理. (2) 3.1 总体设计原则 (3) 3.1.1 视觉美观性 (3) 3.1.2 太阳辐射量 (3) 3.1.3 电缆长度 (4) 3.2 方案设计原理 (4) 第4章光伏系统监控设计 (6) 第5章效益分析 (7) 5.1 发电量计算与节能减排量分析 (8) 5.2 资金投入与效益分析 (10) 第6章某太阳能电源技术有限公司...................................................错误！未定义书签。 6.1 雄厚的集团背景.................................................................................................................. 错误！未定义书签。 6.2 超强的项目管理能力.......................................................................................................... 错误！未定义书签。 6.3 卓越的设计团队.................................................................................................................. 错误！未定义书签。 6.4 “一揽子交钥匙服务”...................................................................................................... 错误！未定义书签。 6.5 增值服务 ............................................................................................................................. 错误！未定义书签。第7章在节能方面为万达服务过的项目 .. (20) 第8章附录《政策分析》 (21)
并网光伏发电系统
并网光伏发电系统 并网太阳能光伏发电系统是由光伏电池方阵并网逆变器组成，不经过蓄电池储能，通过并网逆变器直接将电能输入公共电网。并网太阳能光伏发电系统相比离网太阳能光伏发电系统省掉了蓄电池储能和释放的过程，减少了其中的能量消耗，节约了占地空间，还降低了配置成本。值得申明的是，并网太阳能光伏发电系统很大一部分用于政府电网和发达国家节能的案件中。并网太阳能发电是太阳能光伏发电的发展方向，是21世纪极具潜力的能源利用技术。 并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大，因而没有太大发展。而分散式小型并网光伏系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网光伏发电的主流。 概述 太阳能发电是传统发电的有益补充，鉴于其对环保与经济发展的重要性，各发达国家无不全力推动太阳能发电工作，如今中小规模的太阳能发电已形成了产业。太阳能发电有光伏发电和太阳能热发电 2 种方式，其中光伏发电具有维护简单、功率可大可小等突出优点，作为中、小型并网电源得到较广泛应用。并网光伏发电系统比离网型光伏发电系统投资减少25 %。将光伏发电系统以微网的形式接入到大电
网并网运行，与大电网互为支撑，是提高光伏发电规模的重要技术出路，并网光伏发电系统的运行也是今后技术发展的主要方向，通过并网能够扩张太阳能使用的范围和灵活性。 特点及必要条件 在微网中运行，通过中低压配电网接入互联特/超高压大电网，是并网光伏发电系统的重要特点。并网光伏发电系统的基本必要条件是，逆变器输出之正弦波电流的频率和相位与电网电压的频率和相位相同。 并网光伏发电系统分类 1、有逆流并网光伏发电系统 有逆流并网光伏发电系统：当太阳能光伏系统发出的电能充裕时，可将剩余电能馈入公共电网，向电网供电（卖电）；当太阳能光伏系统提供的电力不足时，由电能向负载供电（买电）。由于向电网供电时与电网供电的方向相反，所以称为有逆流光伏发电系统。 2、无逆流并网光伏发电系统 无逆流并网光伏发电系统：太阳能光伏发电系统即使发电充裕也不向公共电网供电，但当太阳能光伏系统供电不足时，则由公共电网向负载供电。 3、切换型并网光伏发电系统 所谓切换型并网光伏发电系统，实际上是具有自动运行双向切换的功能。一是当光伏发电系统因多云、阴雨天及自身故障等导致发电量不足时，切换器能自动切换到电网供电一侧，由电网向负载供电；二是
光伏并网发电系统设计
光伏并网发电系统设计 摘要：最大功率点跟踪是光伏并网发电系统中经常遇见的问题。系统设计采用电流型控制芯片UC3845实现最大功率点跟踪（MPPT），由单片机STC12C5408AD产生SPWM信号，实现频率相位跟踪功能、输入欠压保护功能、输出过流保护功能。结果表明，该设计不但电路设计简单，软硬件结合，控制方法灵活，而且能够有效的完成最大功率跟踪的目的。 关键词：STC12C5408AD DC-AC转换电路 MPPT 太阳能作为绿色能源,具有无污染、无噪音、取之不尽、用之不竭等优点,越来越受到人们的关注。光伏电池的输出是一个随光照、温度等因素变化的复杂量，且输出电压和输出电流存在非线性关系。光伏系统的主要缺点是初期投资大、太阳能电池的光电转换效率低。为充分利用太阳能必须控制电池阵列始终工作在最大功率点上，最大功率点跟踪(MPPT, Maximum Power Point Tracker)是太阳能并网发电中的一项重要的关键技术。 1 设计任务 为研究方便设计一光伏并网发电模拟装置，其结构框图如图1所示。用直流稳压电源U S和电阻R S模拟光伏电池，U S=60V，R S=30Ω~36Ω；u REF为模拟电网电压的正弦参考信号，其峰峰值为2V，频率f REF为45Hz~55Hz；T为工频隔离变压器，变比为n2:n1=2:1、n3:n1=1:10，将u F作为输出电流的反馈信号；负载电阻R L=30Ω~36Ω。要求系统具有最大功率点跟踪（MPPT）功能，频率、相位跟踪功能，输入欠压保护和输出过流保护功能。另外要求系统效率高、失真度低。 U R L
图1 并网发电模拟装置框图 2 系统总体方案 光伏并网系统主要由前级的DC-DC变换器和后级的DC-AC逆变器组成。在系统中,DC-DC 变换器采用BOOST结构,主要完成系统的MPPT控制;DC-AC部分采用全桥逆变器,维持中间电压稳定并且将电能转换成110 V/50 Hz交流电。设计采用单片机SPWM调制，驱动功率场效应管，经滤波产生正弦波，驱动隔离变压器，向负载输出功率。系统设计保证并网逆变器输出的正弦电流与电网电压同频同相。系统总体硬件框图如图2所示： 图2 系统总体硬件框图 3 MPPT原理及电路设计 MPPT原理 由于光伏阵列的最大功率点是一个时变量，可以采用搜索算法进行最大功率点跟踪。其搜索算法可分为自寻优和非自寻优两种类别。所谓自寻优算法即不直接检测外界环境因素的变化,而是通过直接测量得到的电信号,判断最大功率点的位置。典型的追踪方法有扰动观测法和增量导纳法等。增量导纳法算法的精确度最高,但是,由于增量导纳法算法复杂,对实现该算法的硬件质量要求较高、运算时间变长，会增加不必要的功率损耗,所以实际工程应用中,通常采用扰动观测法算法]1[。 扰动观测法原理:每隔一定的时间增加或者减少电压,并通过观测其后功率变化的方向,
地面光伏电站开发及建设流程最新
地面光伏电站开发及建设流程 第一阶段：项目前期考察 1.项目可用地性质及其规模 2.项目所在地的地面电站光伏配额及相关政策 3.周边环境条件：交通、道路、水电 4.电网结构及其年负荷量 5.消耗负荷能力 6.接入系统的电压等级 7.接入间隔核实 8.送出线路长度和廊道条件 9.当地电网公司的相关政策 第二阶段：项目公司注册 第三阶段：项目建设前期资料及其批复文件 1、可研阶段 （1）委托当地有资质的单位进行可行性研究分析 （2）委托当地有资质的单位进行可行性研究分析评审 2、获得省发改委项目核准（以下手续为县级/区级、市级、省级逐级办理）（1）通过县级/区级、市发改委的审查 （2）获得国土局建设用地预审的初审意见 （3）获得省电力公司项目初审意见及电网接入意见 （4）获得环保局项目建设初审意见 （5）获得城建局项目选址报告
（6）获得安监局安全评价报告 （7）获得水利局项目水土保持方案审查 （8）获得文物局考古调查和文物影响评估报告 （9）获得林业局项目占用林地审批意见 （10）获得省级发改委项目核准 （各地因要求不同，所需提交批复文件有差异） 第四阶段：项目建设 1、项目施工图设计 （1）现场测绘、地勘、勘界、提资设计要求 （2）接入系统报告编制并上会评审 （3）出施工总图蓝图 （4）各专业进行图纸绘制（结构、土建、电气等） （5）各产品技术规范书（作为设备采购依据） （6）与各厂家签订技术协议 （7）现场技术交底、图纸会审 （8）送出线路初设可研评审上会，出电网意见 2、现场实施建设 （1）设备采购 （2）发电场区建设工作 （基础浇筑、支架安装、组件安装；汇流箱安装、逆变器箱变基础建设；箱变、逆变器、直流柜、通讯柜设备安装调试试验；电气连接及电缆敷设；全场接地制作焊接；发电场区道路建设） （3）生活区建设工作
4000W屋顶光伏发电系统设计方案说明书
4000W屋顶光伏发电系统方案说明书一、系统方案 （一）光伏发电简介 光伏发电是根据光生伏特效应原理，利用太阳电池将太能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件。 光伏发电系统分为独立光伏发电系统、并网光伏发电系统 （1）独立光伏发电系统
独立光伏发电也叫离网光伏发电。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统 （2）并网光伏发电系统 并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。可以分为带蓄电池的和不带蓄电池的并网发电系统。 （二）背景与系统介绍 （1）背景 一市家庭用户，屋面类型为水泥屋面。主要电器设备为一盏功率为60W普通照明灯和一台功率为300W电视机。 （2）用电量分析 电灯和电视机每天平均使用5小时，每天用电量为：（60W+300W）x 5h=1800Wh（即1.8度）,考虑到特殊情况的每天最大用电量为2.5度电。 （3）装机容量的确定 据气象数据统计，最续阴雨天气为3天，光伏发电在阴雨天连续提供的电量应达到：（3+1）X 2.5=10（度），因此本光伏发电系统的
装机容量设定为4000W，4000W的光伏发电系统日均发电量约11.2度，用户电器按每天运行5小时计算，可满足其正常使用4天。 （4）系统介绍 根据用户用电情况本工程选用离网光伏发电系统。 离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。 电池组件方阵 在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。在光生伏特效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能，。太阳能电池一般为分为单晶硅太阳能电池，多晶硅太阳能电池和非晶硅太阳能电池三种。 蓄电池组 蓄电池的作用是贮存太阳能电池方阵发出的电能并可随时向负
光伏电站建设流程
wenku.baidu./link?url=kyAKVz2NTDWby8FipuF0-DbNTOJSD3JClA9q_ftSir0uiPHORtpl Ioa5FvSKEJsrVBTDRioNVvEt1elEVXdQm5j0FLCNJQdEWJMdfBnX-5W （并网光伏电站项目建设流程） 大型地面电站开发建设流程 导读：前言：根据国家能源局《光伏电站管理暂行办法》(国能新能[2013]329)、《分布式光伏发电项目管理暂行办法》(国能新能[2013])，国家对光伏电站及分布式光伏发电项目均实行备案管理，下面小编就梳理一下备案制下如何进行大型光伏电站的开发流程： 一、项目前期考察阶段 对项目土地（及其周边）资源、电网情况、当地政策等进行摸底考察。我把现场选址工作划分成三步，如下表所示： 下面详细解释一下 1、去现场前需要做的准备工作光伏电站场址一般都在相对偏远的地方，去趟现场往往要耗费比较大的时间成本、人力成本。因此，去之前一定要把准备工作做好。首先要跟业主进行简单沟通，了解他之前做了哪些工作，他的要求和想法。常问的几个问题： 1）项目场址的地点，有经纬度最好了。
2）场址面积大概多大，计划做多大规模；（一般业主都有场址的承包合同，可通过查阅承包合同等所有权证明文件进行地点、面积承包剩余年限等信息进行确认。） 3）场址大概是什么地貌，地表附着物情况，有无坟头，是否涉及赔偿；有无军事设施、文物等敏感物。 场址附近是否有可接入的变电站，距离多少，多大电压等级，容量是多少，有无间隔；（一般接入110KV 变电站的低压侧或者35KV 高压侧为宜，距离最好不要超过10 公里否则会增加成本，大部分地区只能接入容量的30%-50%。）沟通之后，第一个要准备的，就是了解当地相关的光伏政策。比如，国家给该省的规模指标是多少？该省对光伏项目有没有单独的补贴政策？诸如此类的政策，尽量多了解一些。如果能了解到项目所在地是否有建成项目，收益如何？是否有在建的项目，进展到什么程度，就更好了。最后，一套耐磨耐刮的衣服和舒适的运动鞋也是必不可少的。 2、现场踏勘工作 平坦的场址相对简单，就用山地场址说几个需要注意的问题。 1）观察山体的山势走向，是南北走向还是东西走向？山体应是东西走向，必须有向南的坡度。另外，周围有其他山体遮挡的不考虑。 2）山体坡度大于25°的一般不考虑。山体坡度太大，后续的施工难度会很大，施工机械很难上山作业，土建工作难度也大，项目造价会大大提高。另外，未来的维护（清洗、检修）难度也会大大增加。同时，在这样坡度的山体上开展大面积的土方开发（电缆沟），水土保持审批可能也过不了。 3）基本地质条件。虽然准确的地质条件要做地勘，但可以大概目测一下，最好目测有一定厚度的土层。也可以从一些断层或被开挖的断面，看一下土层到底有多厚，土层下面是什么情况。如果是目测半米一下是坚硬的大石头，那将来基础的工作量就会特别大。 上述几个问题解决后，用GPS 围着现场几个边界点打几个点，基本圈定场址围。同时，要从各角度看一下场址的地质情况。因为光伏场址面积太大了，你从一个边界点根本看不了全貌，很可能会忽略很多重要因素。 这些重要因素包括： 1）冲积沟。我某次选址，看场址西南边是特别平坦在附近看了看，觉得基本都一样，就没往东北角走。后来发现，东南角是个非常大的冲积沟。 2）敏感物。比如说坟头。经常能在备选的光伏场址看见坟头，如果圈进来可能会非常麻烦，甚至造成工期延误。另外，还有农民自己开荒的地，一两个快倒塌的小房子，羊圈和牛圈……这块地没用也就没有管，一旦有人用，就会有人来要赔偿,最后，场址不能有防空洞等军事设施，军事设施相关管理规定的避让围是安全半径围外扩300 米。
分布式光伏发电系统设计方案(专业)
某学校 512K分布式光伏发电系统设计方案2013年10月10日 项目编号：XXX
目录 1工程概述 (3) 1.1工程名称 (3) 1.2 地理简介 (3) 1.3 气象资料 (3) 2太阳能并网发电系统介绍 (4) 2.1 太阳能并网发电系统工作原理 (4) 2.2 主要组成设备介绍 (4) 3方案设计 (5) 3.1 设计依据 (5) 3.2 设计原则 (5) 3.3 系统选型设计 (6) 3.4 主要设备的选型说明 (6) 3.4.1电池组件 (6)
3.4.2 组件结构图 (7) 3.4.3 并网逆变器 (8) 3.4.4 并网逆变器规格 (9) 4发电量估算 (10) 5系统的社会效益 (10) 5.1社会效益(25年) (10) 6设备材料清单及造价一览表（此报价含税不含物流费用） (11) 7工程业绩表及典型工程 (11) 8合利欧斯优势 (16) 8.1 与保利协鑫（GCL）的合作 (16) 8.2 与河北**的的合作 (17) 1工程概述 1.1工程名称 河南**外国语学校512kW户用分布式光伏发电项目。
1.2 地理简介 郑州位于东经112°42'-114°13' ，北纬34°16'-34°58'，东西宽166公里，南北长75公里，总面积约为7446.2平方公里，其中市区面积约1010．3平方公里，山地面积约2377平方公里，水面面积约11.4平方公里。郑州市属北温带大陆性季风气候，冷暖适中、四季分明，春季干旱少雨，夏季炎热多雨，秋季晴朗日照长，冬季寒冷少雨。郑州市冬季最长，夏季次之，春季较短。统计资料表明郑州市的平原和丘陵地区春季开始的时间大致在3月27日，终止于5月20日，历时55天；夏季开始于5月21日，终止于9月7日，历时110天；秋季开始于9月8日，终止于11月9日，历时63天；11月10日至次年的3月26日为冬季，长达137天。处于西部浅山丘陵区的荥阳、巩义、新密和登封四市，年平均气温在14～14.3℃之间。郑州年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。 1.3 气象资料 气象资料以NASA数据库中郑州气象数据为参考。 表1 气象资料表
