三维激光扫描仪在地形测量中的应用【摘要】三维激光扫描仪与全球定位系统（GPS）的结合是数字测图的又一次创新和进步，其具有简捷、高效、高清晰的数据获取能力，与传统测绘相比具有劳动强度低、时间短、测图的灵活性强，智能化、兼容性强等优势。
本文介绍了三维激光扫描仪应用的现状，并与传统数据采集方式进行了比较，并结合实例将三维激光扫描技术应用于大比例尺地形测量中，结果表明了三维激光扫描技术方案能够很好的取代传统测量方式，保证测绘数据质量，能够提高作业效率。
【关键词】三维激光扫描仪原理；反射标靶；点云；地形测量1、三维激光扫描仪应用现状地面三维激光扫描技术是以三维激光扫描仪的诞生为代表，是继GPS （Global Position System）技术以来测绘领域的又一次技术革命，该技术是一种先进的全自动高精度立体扫描技术，又称为“实景复制技术”，是继GPS空间定位技术后的又一项测绘技术革新。
三维激光扫描测量技术克服了传统测量技术的局限性，采用非接触主动测量方式直接获取高精度三维数据，能够全天候的对任意物体进行扫描，快速将现实世界的信息转换成可以处理的数据。
该技术具有扫描速度快、实时性强、精度高、主动性强、全数字特征等特点，作业时间短，使用成本低，且使用方便，其输出格式可直接与CAD、三维动画等工具软件接口。
目前在工程、环境检测和城市建设方面如断面三维测绘、绘制大比例尺地形图、灾害评估、3D城市模型的建立、复杂建筑物施工、大型建筑的变形监测等均有成功的应用实例。
随着三维激光扫描测量技术、三维建模的研究以及计算机硬件环境的不断发展，其应用领域日益广泛，如制造业、文物保护、逆向工程、电脑游戏业、电影特技等，逐步从科学研究发展到进入了人们日常生活的领域[1]。
2、三维激光扫描仪工作原理三维激光扫描仪由一台高速精确的激光测距仪，配上一组可以引导激光并以均匀角速度扫描的反射棱镜为主要构造组成。
其工作方式为激光测距仪主动发射激光，同时接受由自然物表面反射的信号从而可以进行测距，针对每一个扫描点可测得测站至扫描点的斜距，再配合扫描的水平和垂直方向角，得到每一扫描点与测站的空间相对坐标，如果测站的空间坐标是已知的，那么则可以求得每一个扫描点的三维坐标。
地面三维激光扫描技术在工程测量中的应用
地面三维激光扫描技术在工程测量中的应用
地面三维激光扫描技术是一种快速、准确、非接触的测量方法，已经在工程测量领域得到了广泛的应用。
下面将从土地测量、建筑测量和工程设计等方面介绍它的应用。
地面三维激光扫描技术在土地测量中的应用。
传统的土地测量方法通常需要大量的人力和时间，而且测量结果的精度有限。
而地面三维激光扫描技术可以通过扫描仪快速获取地表的三维坐标数据，不仅可以准确测量地形高程，还可以捕捉到地表的细微变化，如土壤的压实程度、地表凹凸等。
这些数据可以用于土地规划、土地利用评估等，大大提高了土地测量的效率和精度。
地面三维激光扫描技术在工程设计中的应用。
在工程设计过程中，常常需要进行场地勘察、道路设计、管线布置等。
传统的工程设计方法需要人工进行勘察和设计，而且受到人为因素的干扰较大，设计结果的准确性有限。
而地面三维激光扫描技术可以通过扫描仪获取场地的三维模型，包括地表、地下结构等，同时还可以捕捉到场地的特征点、地形特征等。
这些数据可以用于工程设计、工程施工等，提高了工程设计的效率和精度。
基于地面三维激光扫描的精细地形测绘

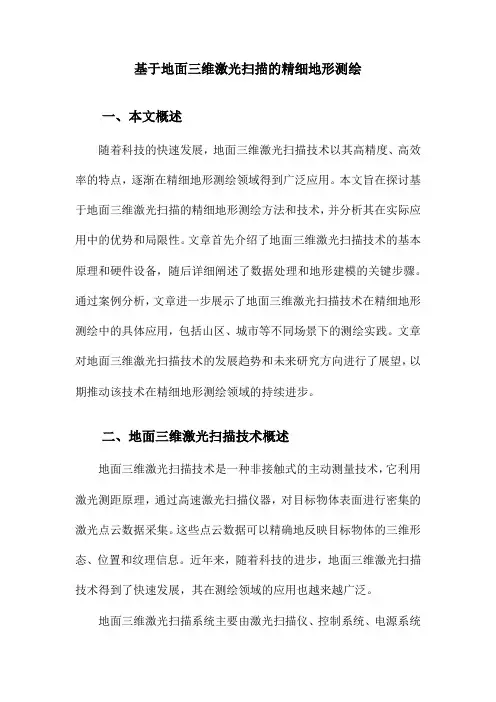

基于地面三维激光扫描的精细地形测绘一、本文概述随着科技的快速发展，地面三维激光扫描技术以其高精度、高效率的特点，逐渐在精细地形测绘领域得到广泛应用。
本文旨在探讨基于地面三维激光扫描的精细地形测绘方法和技术，并分析其在实际应用中的优势和局限性。
文章首先介绍了地面三维激光扫描技术的基本原理和硬件设备，随后详细阐述了数据处理和地形建模的关键步骤。
通过案例分析，文章进一步展示了地面三维激光扫描技术在精细地形测绘中的具体应用，包括山区、城市等不同场景下的测绘实践。
文章对地面三维激光扫描技术的发展趋势和未来研究方向进行了展望，以期推动该技术在精细地形测绘领域的持续进步。
二、地面三维激光扫描技术概述地面三维激光扫描技术是一种非接触式的主动测量技术，它利用激光测距原理，通过高速激光扫描仪器，对目标物体表面进行密集的激光点云数据采集。
这些点云数据可以精确地反映目标物体的三维形态、位置和纹理信息。
近年来，随着科技的进步，地面三维激光扫描技术得到了快速发展，其在测绘领域的应用也越来越广泛。
地面三维激光扫描系统主要由激光扫描仪、控制系统、电源系统以及后处理软件等部分组成。
激光扫描仪是系统的核心部件，它负责发射激光束并接收目标物体表面反射的激光信号，从而计算出目标物体的三维坐标。
控制系统负责控制激光扫描仪的扫描速度和方向，确保数据采集的准确性和完整性。
电源系统为整个系统提供稳定的电力支持。
后处理软件则负责对采集到的点云数据进行处理和分析，生成高精度的三维模型。
地面三维激光扫描技术具有许多优点，如测量速度快、精度高、非接触式测量等。
它可以在短时间内获取大量的三维数据，且不受天气、光照等外部条件的影响。
由于激光扫描具有非接触性的特点，因此可以避免对目标物体造成损坏。
这些优点使得地面三维激光扫描技术在精细地形测绘中具有重要的应用价值。
在精细地形测绘中，地面三维激光扫描技术可以用于获取地形表面的三维形态数据，包括地形的高程模型、坡度、坡向等信息。
激光扫描测绘技术在地形测量中的应用
激光扫描测绘技术在地形测量中的应用激光扫描测绘技术是一种高效、精确的地形测量方法，近年来得到了广泛应用。
它利用激光传感器将激光束发射到地面上，然后接收反射回来的激光信号，通过测量激光束的飞行时间和强度，可以获取地表和地物的准确三维坐标信息。
本文将从技术原理、应用领域和发展前景三个方面，介绍激光扫描测绘技术在地形测量中的应用。
一、技术原理激光扫描测绘技术的核心是激光雷达。
激光雷达是一种通过发射脉冲激光并接收反射信号来测量目标物距离和位置的设备。
它的工作原理是利用激光束在空间中的传播速度恒定这一特性，通过测量激光从发射到接收的时间差，可以计算出目标物距离。
同时，激光雷达还可以通过测量反射激光的强度，获取目标物的表面特征和材质信息。
二、应用领域1. 地形测绘激光扫描测绘技术在地形测量中有着广泛的应用。
传统的地形测量方法比较耗时且需要大量人力物力，而激光扫描测绘技术可以实现快速高效的测量。
它能够精确测量出地表的高程和形状，生成数字高程模型（DEM）和数字地面模型（DTM）。
这些模型不仅可以为土地规划和工程设计提供准确基础数据，还可以用于地质灾害预警和水文模拟等各个领域。
2. 建筑工程激光扫描测绘技术在建筑工程中也有重要应用。
它可以实时采集建筑物的三维数据，并生成精确的建筑模型。
这对于建筑设计和工程施工非常有帮助。
激光扫描测绘技术可以帮助建筑师和设计师更好地理解和分析现有建筑结构，为改造、修复和改进提供科学依据。
同时，施工人员可以根据激光扫描的数据制定施工方案和施工进度，提高工程质量和安全性。
3. 环境监测激光扫描测绘技术在环境监测领域也有着广泛的应用。
它可以实时捕捉和监测环境中的各种物体和变化。
例如，激光扫描测绘技术可以检测出水库的水位和水体变化，对水资源的利用和管理有重要意义。
此外，还可以用于监测森林火灾、地质灾害和冰川变化等自然环境的变化，提供科学依据和预警信息。
三、发展前景随着激光扫描测绘技术的不断发展，其应用领域和应用范围将进一步拓展。
三维激光扫描仪技术在地形测量中的应用
三维激光扫描仪技术在地形测量中的应用摘要：随着信息技术的发展，三维激光扫描仪以其非接触、快速、大范围获取点云数据等特点在地形测量中得到了广泛的应用。
本文以三维激光扫描仪为例，介绍三维激光扫描仪在地形测量中的应用方法，实践表明，三维激光扫描仪具有扫描速度快、精度高、成本低等优点，能为测绘工作者提供实时、准确的地形信息，为高精度的数据分析提供保证。
在今后的测绘工作中，三维激光扫描仪将会被广泛应用于地形测量中，成为数字化测绘时代测量工作者得力的助手。
关键词：三维激光；扫描仪技术；地形测量；应用1 引言随着现代科技的不断进步，新的测量技术和方法不断涌现，三维激光扫描仪就是其中的一种。
三维激光扫描仪是一种非接触式、快速、大范围获取点云数据的测量仪器，其能够在远距离直接采集物体表面的三维点云数据，并且能够直接获取高精度、高分辨率的空间三维坐标。
其具有高精度、快速、非接触、大范围、非接触等优点，尤其是三维激光扫描仪的非接触性，使得其在地形测量中的应用越来越广泛。
三维激光扫描仪不仅能提供点云数据，还可以提供大量数据信息，如点云模型、点云纹理、点云球体模型等，为地形数据分析提供了丰富的信息。
2 三维激光扫描技术的工作原理2.1 测距原理三维激光扫描技术通过对激光的发射，再对其进行接收，将数据进行处理和计算，从而获得被测物体的三维坐标，实现测量目的。
通过激光测距原理可以得知，测量物体距离的过程主要有两种：一种是接收点到测量物体之间的距离，另一种是目标物体与测量物体之间的距离。
如果要对这两种距离进行准确测量，首先要对激光发射点与激光接收点之间的距离进行精确计算。
三维激光扫描仪系统在进行测距时，将被测物放置于测距机的中心位置上，通过激光发射器发射出两束激光束，再通过其反射到测距机的接收设备中，同时可以看到两个光脉冲信号分别在被测物表面反射。
其中，被测物表面的反射率是指在激光光束照射到被测物表面时，被测物表面会产生多大的反射率，而反射率又是指被测物表面能够反射激光光束的角度，因此可以通过两个激光光斑面积之比来计算被测物体与激光光斑的距离。
地面三维激光扫描技术在工程测量中的应用
地面三维激光扫描技术在工程测量中的应用
地面三维激光扫描技术是一种高精度、高效率的测量技术，在工程测量中得到了广泛的应用。
它利用激光测距仪和高分辨率数码相机对现场实体进行三维测量和数据采集，能够快速准确地获取物体表面的三维坐标和颜色信息，可广泛应用于土木、建筑、工业、地质等领域。
一、地形测绘和制图：地面三维激光扫描技术在地形测绘和制图领域中应用广泛，可实现地形模型的高精度测量和绘制，包括地形高程、坡度、地形起伏等信息，并可通过三维可视化实现对地形的动态展示。
二、建筑物测绘：地面三维激光扫描技术可用于建筑物的三维测量和建模，不仅能够实现建筑物的尺寸、形状、体积等的测量，还能获取建筑物内部空间结构和构造的精确信息，可用于建筑物的改造、维修和监测。
三、工业测量：地面三维激光扫描技术也广泛应用于工业领域中，可实现工厂和工作设施的三维建模和测量，包括设备的位置、大小、形状等信息，可用于设备调整、安装和维护。
四、地质勘探：地面三维激光扫描技术还可应用于地质勘探领域，例如在山体地质灾害预警中，通过对山体三维模型的建立和监测，可实现对地质灾害的预测和预警。
总之，地面三维激光扫描技术在工程测量中的应用范围广泛，具有高效率、高精度、非接触式等优点，能够大大提高测量效率和精度，为工程建设提供有力支撑。
地面三维激光扫描技术在工程测量中的应用
地面三维激光扫描技术在工程测量中的应用【摘要】地面三维激光扫描技术是一种先进的工程测量技术，通过激光束在地面上扫描获取地形数据，广泛应用于道路测量、建筑测量和水利工程。
本文首先介绍了激光扫描技术的原理，然后详细介绍了地面三维激光扫描仪器及其工作原理。
接着分析了该技术在道路测量中的应用，包括道路设计、施工和维护等方面。
随后探讨了地面三维激光扫描技术在建筑测量中的应用，如建筑设计、变形监测等。
最后讨论了该技术在水利工程中的应用，包括水文测量、水资源调查等。
结论部分展望了地面三维激光扫描技术的发展前景，并对本文内容进行了总结。
地面三维激光扫描技术的不断完善和应用将为工程测量领域带来更多便利和发展机遇。
【关键词】地面三维激光扫描技术、工程测量、激光扫描技术原理、仪器、道路测量、建筑测量、水利工程、发展前景、总结1. 引言1.1 地面三维激光扫描技术在工程测量中的应用地面三维激光扫描技术是近年来在工程测量领域得到广泛应用的一种先进技术。
通过利用激光雷达设备对地面进行快速、精确的扫描，可以获取地面的三维点云数据，从而实现对地表特征的高精度定量分析和测量。
这项技术不仅可以大幅提高工程测量的效率，还可以减少人力成本和减少测量误差，极大地推动了工程测量行业的发展。
在工程测量中，地面三维激光扫描技术被广泛应用于道路、建筑、水利工程等领域。
通过激光扫描技术，工程师们可以实现对道路路面的高精度测量和评估，对建筑物的立面、结构等进行快速的三维建模，对水利工程中的水坝、水渠等进行形态和变形监测。
这些应用不仅可以为工程设计和施工提供精准的数据支持，还可以为工程管理和维护提供重要参考依据。
地面三维激光扫描技术的应用为工程测量带来了革命性的变革，为工程行业的发展注入了新的活力。
随着技术的不断创新和完善，相信地面三维激光扫描技术在工程测量中的应用将会更加广泛和深入，为工程行业的发展带来新的契机和挑战。
2. 正文2.1 激光扫描技术原理激光扫描技术利用激光束照射目标物体，通过测量激光束的反射或散射，来获取目标物体的三维形状和表面信息。
三维激光扫描仪技术在地形测量中的应用分析
＜670 ＞31500＋ 4659470
＜670 ＞31500＋ 4659470
＜650 ＞31500＋ 4659470
＜650 ＞31500＋ 4659470
＜650 ＞31500＋ 4659470
降维数字 去噪后点
云个数 4648560 4657760 4658269 4658705 4659271 4659885 4666088
111
J YAN JIU IAN SHE
技术应用
起来，具体应用还要根据测量点实际情况加以选择。在选 择测量点时，测量人员需要详细考察测量点的实际情况， 具体的技术要点如下 ：选取的测量点与三维激光扫描仪之 间必须没有遮挡，测量位置以公共领域为宜，选择的测试 点必须拥有较开阔的视野，这样才能得到更加详细、准确 的数据信息，进而保证地形测量结果的精确性。
地形测量工作就是通过测量仪器设备以及相关技术， 对被测量地形进行地形、地质等数据采集、整理、分析以 及建模，最终制作相应的地形图的工作。地形测量工作可 以说是一项采集地形信息资料的重要工作，其可以为建筑 工程、土木工程等工程项目提供重要的数据参考，进而达 到提升工程项目设计水平的目的。三维激光扫描仪技术是 一种更加先进的空间信息获取技术，该技术已经在工业测 量、土木工程、文物保护等领域得以应用，取得的成果显 著。将三维激光扫描仪技术应用于地形测量工作之中，也 有助于提升地形测量工作的测量准确性以及技术水平。
一、三维激光扫描仪技术的技术原理 三维激光扫描仪的主要结构由反射棱镜及精确度极高 的激光测速仪组成，其激光发射端为激光测距仪，激光测 距仪发射激光后，利用反射棱镜进行反射，再通过测距仪 完成对扫描点位斜距进行测量，在加入扫描点水平方向角 度及垂直方向角度作为运算参数，最终计算获得扫描点与 测量点的坐标参数，同时得到三维环境下的 x、y、z 轴坐标。 三维激光扫描仪对地形参数的计算在扫描平台进行，扫描 平台由多个系统组成，分别为机载激光扫描系统、便携式 激光扫描系统以及地面型激光扫描系统。 在地形测量工作中应用三维激光扫描仪技术，适合使 用的系统为地面型激光扫描系统，系统由电源、地面激光 发射设备、摄像设备以及软件系统组成，通过激光对被测 目标进行距离测量，再通过相关软件对数据进行计算，数
