真空断路器传动系统中配重对合分闸机械特性的影响

合集下载

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析

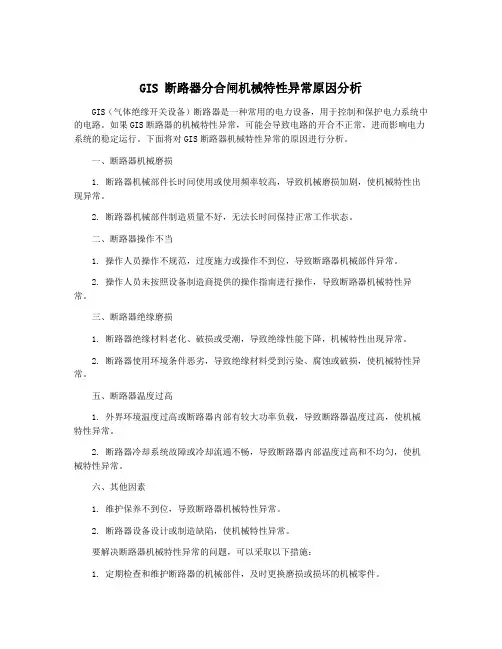

GIS 断路器分合闸机械特性异常原因分析GIS(气体绝缘开关设备)断路器是一种常用的电力设备,用于控制和保护电力系统中的电路。

如果GIS断路器的机械特性异常,可能会导致电路的开合不正常,进而影响电力系统的稳定运行。

下面将对GIS断路器机械特性异常的原因进行分析。

一、断路器机械磨损1. 断路器机械部件长时间使用或使用频率较高,导致机械磨损加剧,使机械特性出现异常。

2. 断路器机械部件制造质量不好,无法长时间保持正常工作状态。

二、断路器操作不当1. 操作人员操作不规范,过度施力或操作不到位,导致断路器机械部件异常。

2. 操作人员未按照设备制造商提供的操作指南进行操作,导致断路器机械特性异常。

三、断路器绝缘磨损1. 断路器绝缘材料老化、破损或受潮,导致绝缘性能下降,机械特性出现异常。

2. 断路器使用环境条件恶劣,导致绝缘材料受到污染、腐蚀或破损,使机械特性异常。

五、断路器温度过高1. 外界环境温度过高或断路器内部有较大功率负载,导致断路器温度过高,使机械特性异常。

2. 断路器冷却系统故障或冷却流通不畅,导致断路器内部温度过高和不均匀,使机械特性异常。

六、其他因素1. 维护保养不到位,导致断路器机械特性异常。

2. 断路器设备设计或制造缺陷,使机械特性异常。

要解决断路器机械特性异常的问题,可以采取以下措施:1. 定期检查和维护断路器的机械部件,及时更换磨损或损坏的机械零件。

2. 操作人员必须按照设备制造商提供的操作指南进行操作,并定期接受培训。

3. 确保断路器的绝缘材料完好,定期检查绝缘性能,并根据需要进行绝缘材料的维护和更换。

4. 确保断路器的传动机构正常运转,定期检查和维护传动机构的工作状态。

5. 确保断路器的温度在正常范围内,定期检查和维护冷却系统的工作状态。

6. 加强断路器设备的维护保养工作,及时发现和解决问题。

7. 设备制造商应对断路器的设计和制造进行严格把关,确保机械特性正常。

GIS断路器机械特性异常的原因有很多,需要采取综合措施来解决和预防。

真空断路器特性分析论文

真空断路器特性分析论文

真空断路器特性分析论文摘要:通过对实际工作经验的总结,论述了永磁机构传动方式、保持力大小以及与真空断路器匹配时确定永磁机构的合、分闸功及动作特性的原理。

关键词:断路器永磁机构特性配合1断路器与机构传动方式配合目前,国内外生产的永磁机构(双稳态)动铁心行程(即动铁心与磁轭之间气隙)都比较小(通常不大于25mm),远小于常规电磁、弹簧、液压和空压操动机构的行程。

因此,目前它还只能配用在触头行程较小的中压真空断路器上。

如果单从满足断路器行程方面要求,可以通过放大传动机构的输出行程,满足大行程断路器要求。

但是,目前国内外生产的永磁机构的分、合闸力也较小,通常在2000~4000N,最大也不大于6000N。

在将它与断路器配用中,往往只能利用传动机构的行程缩小、作用力放大,而不能利用行程放大、作用力缩小的功能。

12kV真空灭弧室的触头开距一般约为10mm,当触头弹簧直接设在动触杆上,超程约3mm时,真空灭弧室要求行程(触头开距加超程)为13mm左右。

如果选用行程为25mm的永磁机构,就需设计中间传动机构使行程匹配,而且在设计传动比时必须考虑行程损失因素。

40.5kV真空灭弧室触头要求行程约25mm(开距约20mm,超程约4.5mm),正好与行程为25mm的永磁机构相匹配,可采用操动机构与真空灭弧室动触杆同轴连接的传动方式。

这样不仅可以减少行程损失,而且有利于抑制合闸弹跳。

2永磁机构分、合闸状态保持力的选择永磁机构结构简单,动作可靠性高,无需合分闸位置机械保持和脱机装置,它是由永久磁铁产生的吸力使断路器保持在分、合闸位置[1]。

真空断路器要求一定的触头接触压力,因此,永磁机构的吸力不仅要能克服触头弹簧的反作用力和其他反力,而且还必须具有足够的合闸位置有效保持力,防止受到外界可能因素作用下(机械震动、电动力等)出现自动误分闸。

该保持力的大小不仅决定了断路器合闸保持性能,而且还决定了分闸功及分闸速度等重要参数。

根据试验得出合闸有效保持力:当开断电流为20kA及以下者,宜选择在500~700N;开断电流为31.5kA及以上者,宜选择在700~1000N。

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析

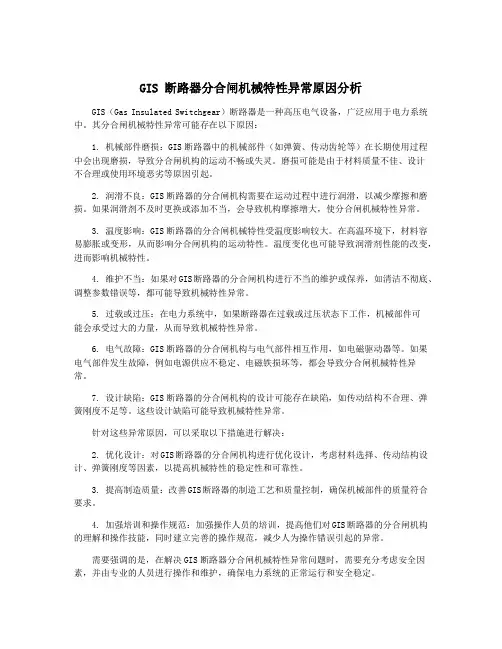

GIS 断路器分合闸机械特性异常原因分析GIS(Gas Insulated Switchgear)断路器是一种高压电气设备,广泛应用于电力系统中。

其分合闸机械特性异常可能存在以下原因:1. 机械部件磨损:GIS断路器中的机械部件(如弹簧、传动齿轮等)在长期使用过程中会出现磨损,导致分合闸机构的运动不畅或失灵。

磨损可能是由于材料质量不佳、设计不合理或使用环境恶劣等原因引起。

2. 润滑不良:GIS断路器的分合闸机构需要在运动过程中进行润滑,以减少摩擦和磨损。

如果润滑剂不及时更换或添加不当,会导致机构摩擦增大,使分合闸机械特性异常。

3. 温度影响:GIS断路器的分合闸机械特性受温度影响较大。

在高温环境下,材料容易膨胀或变形,从而影响分合闸机构的运动特性。

温度变化也可能导致润滑剂性能的改变,进而影响机械特性。

4. 维护不当:如果对GIS断路器的分合闸机构进行不当的维护或保养,如清洁不彻底、调整参数错误等,都可能导致机械特性异常。

5. 过载或过压:在电力系统中,如果断路器在过载或过压状态下工作,机械部件可能会承受过大的力量,从而导致机械特性异常。

6. 电气故障:GIS断路器的分合闸机构与电气部件相互作用,如电磁驱动器等。

如果电气部件发生故障,例如电源供应不稳定、电磁铁损坏等,都会导致分合闸机械特性异常。

7. 设计缺陷:GIS断路器的分合闸机构的设计可能存在缺陷,如传动结构不合理、弹簧刚度不足等。

这些设计缺陷可能导致机械特性异常。

针对这些异常原因,可以采取以下措施进行解决:2. 优化设计:对GIS断路器的分合闸机构进行优化设计,考虑材料选择、传动结构设计、弹簧刚度等因素,以提高机械特性的稳定性和可靠性。

3. 提高制造质量:改善GIS断路器的制造工艺和质量控制,确保机械部件的质量符合要求。

4. 加强培训和操作规范:加强操作人员的培训,提高他们对GIS断路器的分合闸机构的理解和操作技能,同时建立完善的操作规范,减少人为操作错误引起的异常。

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析GIS断路器是高压开关设备的一种,用于控制、断开或合并高压电路。

其主要由电动机驱动机械机构,实现分合闸操作。

如果GIS断路器的机械特性出现异常,可能会导致设备无法正常运行或无法完成所需的操作。

下面将分析GIS断路器机械特性异常的原因。

1. 机械部件磨损或损坏:GIS断路器的机械部件长时间使用后可能会磨损或损坏,如传动齿轮、导引杆、固定螺栓等。

磨损或损坏会导致机械部件无法正常运动或不稳定,进而影响分合闸操作。

2. 机械部件过紧或松动:当机械部件过紧或松动时,会影响GIS断路器的正常操作。

过紧会增加机械部件的摩擦力,导致操作困难或卡住;松动则会导致机械部件的运动不稳定,无法准确控制分合闸操作。

3. 机械部件润滑不良:GIS断路器的机械部件需要适当的润滑才能保证其正常运行。

如果润滑不良,会导致机械部件摩擦增大,操作不顺畅,甚至出现卡滞现象。

4. 电动机故障:GIS断路器的机械部件由电动机驱动,如果电动机出现故障,如绕组损坏、电路接触不良等,就无法提供足够的动力来驱动机械部件,从而导致机械特性异常。

5. 控制系统故障:GIS断路器的机械部件需要通过控制系统来实现分合闸操作。

如果控制系统出现故障,如控制信号传输不畅、控制电路短路等,就无法正常控制机械特性,导致异常发生。

6. 外部环境因素:GIS断路器通常安装在户外环境中,可能会受到气候变化、灰尘、湿度等因素的影响。

如果外部环境因素导致机械部件受损、防护层受侵蚀,就会影响机械特性的正常运行。

7. 设计或制造缺陷:如果GIS断路器的设计或制造存在缺陷,如机械部件的尺寸不精确、材料选择不当等,就会导致机械特性异常。

GIS断路器机械特性异常的原因可以归结为机械部件磨损、过紧或松动、润滑不良,电动机故障,控制系统故障,外部环境因素影响,以及设计或制造缺陷等。

在使用和维护GIS断路器时,需要定期检查和维护机械部件,确保其正常运行,以提高设备的可靠性和安全性。

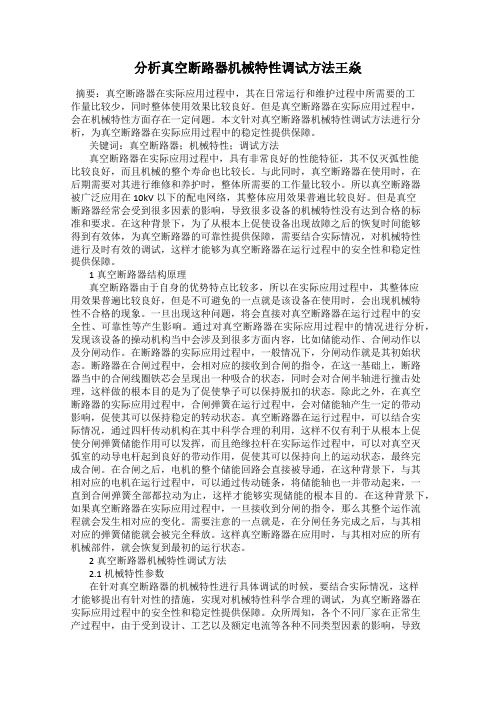

分析真空断路器机械特性调试方法王焱

分析真空断路器机械特性调试方法王焱

分析真空断路器机械特性调试方法王焱摘要:真空断路器在实际应用过程中,其在日常运行和维护过程中所需要的工作量比较少,同时整体使用效果比较良好。

但是真空断路器在实际应用过程中,会在机械特性方面存在一定问题。

本文针对真空断路器机械特性调试方法进行分析,为真空断路器在实际应用过程中的稳定性提供保障。

关键词:真空断路器;机械特性;调试方法真空断路器在实际应用过程中,具有非常良好的性能特征,其不仅灭弧性能比较良好,而且机械的整个寿命也比较长。

与此同时,真空断路器在使用时,在后期需要对其进行维修和养护时,整体所需要的工作量比较小。

所以真空断路器被广泛应用在10kV以下的配电网络,其整体应用效果普遍比较良好。

但是真空断路器经常会受到很多因素的影响,导致很多设备的机械特性没有达到合格的标准和要求。

在这种背景下,为了从根本上促使设备出现故障之后的恢复时间能够得到有效体,为真空断路器的可靠性提供保障,需要结合实际情况,对机械特性进行及时有效的调试,这样才能够为真空断路器在运行过程中的安全性和稳定性提供保障。

1真空断路器结构原理真空断路器由于自身的优势特点比较多,所以在实际应用过程中,其整体应用效果普遍比较良好,但是不可避免的一点就是该设备在使用时,会出现机械特性不合格的现象。

一旦出现这种问题,将会直接对真空断路器在运行过程中的安全性、可靠性等产生影响。

通过对真空断路器在实际应用过程中的情况进行分析,发现该设备的操动机构当中会涉及到很多方面内容,比如储能动作、合闸动作以及分闸动作。

在断路器的实际应用过程中,一般情况下,分闸动作就是其初始状态。

断路器在合闸过程中,会相对应的接收到合闸的指令,在这一基础上,断路器当中的合闸线圈铁芯会呈现出一种吸合的状态,同时会对合闸半轴进行撞击处理,这样做的根本目的是为了促使挚子可以保持脱扣的状态。

除此之外,在真空断路器的实际应用过程中,合闸弹簧在运行过程中,会对储能轴产生一定的带动影响,促使其可以保持稳定的转动状态。

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析

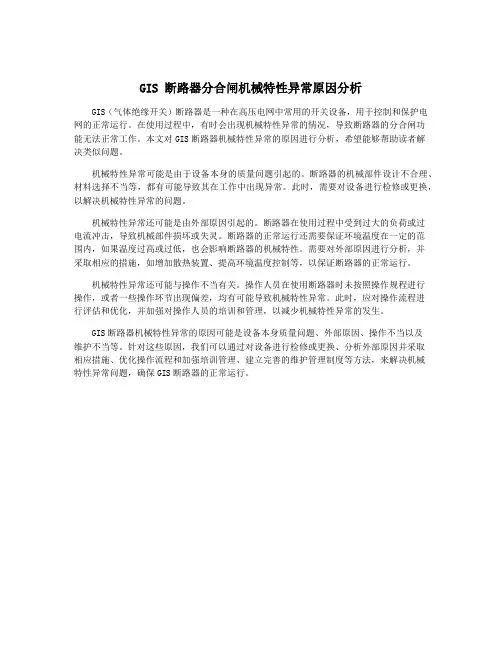

GIS(气体绝缘开关)断路器是一种在高压电网中常用的开关设备,用于控制和保护电网的正常运行。

在使用过程中,有时会出现机械特性异常的情况,导致断路器的分合闸功
能无法正常工作。

本文对GIS断路器机械特性异常的原因进行分析,希望能够帮助读者解
决类似问题。

机械特性异常可能是由于设备本身的质量问题引起的。

断路器的机械部件设计不合理、材料选择不当等,都有可能导致其在工作中出现异常。

此时,需要对设备进行检修或更换,以解决机械特性异常的问题。

机械特性异常还可能是由外部原因引起的。

断路器在使用过程中受到过大的负荷或过
电流冲击,导致机械部件损坏或失灵。

断路器的正常运行还需要保证环境温度在一定的范
围内,如果温度过高或过低,也会影响断路器的机械特性。

需要对外部原因进行分析,并
采取相应的措施,如增加散热装置、提高环境温度控制等,以保证断路器的正常运行。

机械特性异常还可能与操作不当有关。

操作人员在使用断路器时未按照操作规程进行
操作,或者一些操作环节出现偏差,均有可能导致机械特性异常。

此时,应对操作流程进
行评估和优化,并加强对操作人员的培训和管理,以减少机械特性异常的发生。

GIS断路器机械特性异常的原因可能是设备本身质量问题、外部原因、操作不当以及
维护不当等。

针对这些原因,我们可以通过对设备进行检修或更换、分析外部原因并采取
相应措施、优化操作流程和加强培训管理、建立完善的维护管理制度等方法,来解决机械
特性异常问题,确保GIS断路器的正常运行。

GIS 断路器分合闸机械特性异常原因分析

GIS 断路器分合闸机械特性异常原因分析GIS(气体绝缘开关)断路器是一种高压开关设备,广泛应用于电力系统中,用于控制和保护电路。

其正常的机械特性包括分合闸的灵敏度、可靠性和速度。

如果GIS断路器的机械特性异常,可能会引发故障,影响电力系统的正常运行。

以下是GIS断路器机械特性异常的可能原因分析。

1.电气接触不良:GIS断路器的分合闸操作是通过电机或弹簧机构控制的。

如果电气接触不良,如断开或磨损,会导致机械特性异常,如操作困难、分合闸速度缓慢或不可靠等问题。

2.机械传动系统故障:GIS断路器的机械传动系统由齿轮、摆杆等组成,如果其中的零部件存在松动、磨损或损坏等情况,会导致机械特性异常。

摆杆过长或过短、齿轮脱落等都会影响分合闸操作的灵敏度和速度。

3.润滑不良:GIS断路器的分合闸机构需要进行定期润滑,以保证其正常运行。

如果润滑不良或缺少润滑,会导致机械特性异常,如分合闸操作困难、摩擦增大等问题。

4.环境影响:GIS断路器常安装在户外环境中,受到气候和环境的影响。

高温、高湿度、腐蚀气体等环境因素会引起GIS断路器机械特性异常。

高温会导致润滑油变质,湿度和腐蚀气体会导致机械零部件生锈或腐蚀,进而影响机械特性。

5.设备老化:GIS断路器作为高压开关设备,经过长时间的运行,机械零部件可能会出现老化现象,如弹簧劣化、电机磨损等,这些会导致机械特性异常。

针对上述可能的原因,可以通过以下措施来解决GIS断路器机械特性异常问题:1.定期维护保养:定期维护保养GIS断路器,包括清洁、调整和润滑等,确保其机械特性正常。

2.加强电气接触检查:定期检查GIS断路器的电气接触,发现问题及时修复或更换。

3.加强环境保护:采取措施保护GIS断路器免受气候和环境的影响,如安装遮阳棚、加装防雨设备、选择适宜的润滑油等。

4.替换老化零部件:定期检查GIS断路器的机械零部件,发现老化现象及时替换,以保证其正常运行。

GIS断路器机械特性异常的原因可能是多方面的,包括电气接触不良、机械传动系统故障、润滑不良、环境影响和设备老化等。

真空断路器传动系统中配重对合分闸机械特性的影响 (1)

4 运动分析
设置好相关的参数后,就可以进行模拟运动过 程了,在动态模拟中,设置软件的相关参数,使其 自动记录、测量A、B点的即时速度和即时位移,以 0.01 ms为一个步长,且自动绘制A、B点的速度曲线 和位移曲线。为了便于比较,可以将几个方案的行 程或速度曲线绘制在同一个图中。在一系列的图形 的对比与分析后,主要分析以下几个图形:
28
真空断路器传动系统中配重对合分闸机械特性的影响
电工电气 (2010 No.6)
拉杆下端增加重量的铁块。其中以触头簧为界,将 传动系统分为上下两个部分,上部分为灭弧室动端 部分,下部分为大轴联动部分。为了使分析得以实 现,做了以下两个假设:(1)运动过程中不考虑各 连接处的摩擦阻力;(2)运动过程中不考虑空气阻 力的影响。
大轴联动部分增加配重后,合闸速度略有降低, 从 1.08 m / s 降低到 1.01 m / s,大约减小了 7%。从 图 7 可以看出,增加配重后,对合闸弹跳的影响更 加明显,合闸弹跳值减少了约 1/3,这样就在很大 程度上改善了合闸过程的机械性能。
5) 方案2和3的B点合闸机械行程特性曲线的对 比见图 8,在大轴上配重和绝缘拉杆下端配重两方案 对机械特性曲线,尤其对合闸弹跳的影响差别很小。
关键词:配重;机械行程特性曲线;速度特性曲线;合闸弹跳;分闸速度 中图分类号:TM561.2 文献标识码:A 文章编号:1007-3175(2010)06-0028-03
Weight Disposition Impacts on Mechanical Characteristics of Making and
Breaking in Vacuum Circuit-Breaker Drive System
FAN Cheng-yong (Tianshui Changcheng Switchgear Factory Co.,Ltd, Tianshui 741211, China) Abstract: Weight disposition in a circuit-breaker drive system was studied by using Pro/Motion mechanism dynamics analysis software. Relative parameters of the software were set to automatically record and measure the real-time speed and displacement between A and B points. Comparison of different weight disposition plans was made, mechanical travel characteristic curve and speed characteristic curve given. Reasonable weight disposition of the drive system can improve breaking speed, making spring jump etc mechanical performance of circuit-breakers. Key words: weight disposition; mechanical travel characteristic curve; speed characteristic curve; making spring jump; breaking speed

有关真空断路器的械特性问题

有关真空断路器的机械特性问题1 引言真空断路器的主要特点在于利用真空作为触头间的绝缘与灭弧介质,由于触头为对接式结构,使得其机械特性参数与其它结构(如插入式)不同。

真空断路器的机械特性表现为动触头相对于静触头的运动特性。

笔者通过对真空断路器机械参数的试验和分析,对传统分析、测试方法进行探讨,对机械参数在设计、使用、测试等方面存在的问题提出看法。

2 测试系统简图以12kv真空断路器为例分析真空断路器的机械特性,图1为系统简图。

测试是针对动导电杆下端点A 相对于灭弧室静端面的运动特性。

传感器是基于霍耳效应的线性传感器,采用XBT型进口测试仪。

3 触头开距触头开距是指分闸位置时,开关一极的各触头间或其连接的任何导电部分之间的总间隙[1]。

真空断路器的触头开距取决于额定电压、分断性质、耐压水平及寿命要求。

为提高绝缘水平,应适当增大触头开距;为适应频繁操作,提高真空断路器的寿命,应减小触头开距。

真空灭弧室的机械寿命主要取决于波纹管,波纹管是真空灭弧室中最薄弱的元件。

理论分析表明,波纹管的疲劳寿命与压缩行程的35次幂成正比[2]。

显然,减小压缩行程对提高波纹管的机械寿命非常有效。

因此,调试时应防止波纹管受到过量的压缩,操作时,还应注意过冲行程不宜过大。

又由于真空断路器分闸时有重击穿现象发生,所以对于减小触头开距应慎重。

为便于探讨触头开距,将分闸状态的触头开距称为静态开距,而将分闸操作中的触头开距称为动态开距。

3.1 静态开距通过仪器对真空断路器进行合闸操作测试,其C相时间行程特性曲线如图2所示。

图中,纵坐标0点位置对应断路器分闸为证,触头开距为7.70mm(动触头由分闸位置到动、静触头刚接触点的行程),即动、静触头导电部分间的间隙。

测量触头开距的传统方法是:分别测量动导电杆上一点在分、合闸位置时相对于同一基准的距离,二者之差则为触头开距,对应于图2中,分闸位置到合闸位置的行程10.28mm,与真实间隙相差2.58 mm。

真空断路器机械特性分析论文

真空断路器机械特性分析论文1.分、合闸速度真空断路器对分闸速度是有一定要求的,因为它影响燃弧时间和弧后介质强度的恢复速度。

不同型号的真空断路器速度特性曲线形状有差别,但变化大致相同,而且其曲线是唯一的。

山于加丄质量和装配中的差异,同种真空断路器合闸前段和分闸后段会有不同,但合闸后段和分闸前段应当差异很小。

凸轮被空转储能簧拉动直至与滚子接触前的一段,这一段是空转。

理论上如无空转则真空灭弧室运动端速度从零开始(实际中为保证机构出力特性都有空转角度)。

按照动量守恒定律,空转角度变大初速度提高。

如CT19空转角度在8. 396° -17. 135°之间。

尽管对初速度影响不大,但对全行程所用时间影响却不小。

因为走过前1—2mm 空程所用时间占全行程时间的30%-40%<>对于分闸后段的速度差异则视缓冲特性而定。

其中分闸弹簧在全部分闸过程中都起作用,不仅影响断路器的刚分速度,而且还影响最大分闸速度分闸弹簧的力越大,释放能量越多,则刚分速度和最大速度越大。

触头弹簧只在超行程阶段起作用,因此对刚分速度有直接影响。

而且,触头本身的弹性及静触头系统的支撑部分的刚性也对分闸速度尤其是刚分速度有很大影响。

通常,具体速度的大小是通过试验进行测定的。

2.合闸弹跳U前,真空断路器均釆用对接式触头,且合闸速度较高,触头在合闸时就可能产主弹跳。

山于弹跳不但会使触头熔焊,产生过电压,而且还会使波纹管受强迫振动而出现裂纹,导致灭弧室漏气,所以合闸弹跳越小越好。

(1)合闸弹跳定义断路器在合闸时触头刚接触直至触头稳定接触瞬间为止的时间。

所有直读数据的开关特性测试仪都是按照这个定义来设计制造的。

影响灭弧室电寿命的是电弧,而电弧只有在动静触头不接触时才会产生,在动静触头接触时不会产生。

大量实践及理论分析均表明,真正对真空的电寿命有影响的因素是:合闸过程中,触头刚接触直至触头稳定接触瞬间为止,这期间的触头断开时间。
