串联分压并联分流原理-回复串联分压并联分流原理在电路中起着至关重要的作用。
它是电路中分压分流的基本原理，用于控制电信号的传输和功率分配。
本文将详细讨论串联分压并联分流原理以及它在电路设计和应用中的重要性。
首先，我们来了解一下串联分压的原理。
串联分压是指将电压在电路的不同分支中按照一定的比例分配的过程。
在串联分压电路中，多个电阻或其他元件连接在一起，在这个连接中，电压将按照电阻的比例分配。
这种分配是通过欧姆定律来实现的，即V=IR，其中V是电压，I是电流，R是电阻。
根据欧姆定律，电阻越大，电流越小，相应的，电压也会跟着分配得更少。
因此，在串联分压电路中，电压的大小将根据每个元件的电阻值进行分配。
接下来，我们将讨论并联分流的原理。
并联分流是指将电流在电路的不同分支中按照一定的比例分配的过程。
在并联分流电路中，多个电阻或其他元件连接在一起，并行地连接到一个节点上。
根据基尔霍夫定律，节点的电流等于进入节点的电流之和。
因此，当电流从一个节点进入并分为多个分支时，根据各个分支中的电阻大小，电流将按比例分配到每个分支中。
更具体地说，电流的分配可以通过欧姆定律和基尔霍夫定律的结合来实现。
串联分压和并联分流的原理在电路设计和应用中起着至关重要的作用。
首先，串联分压原理可以帮助我们设计电路中的稳压器。
稳压器是一种能够稳定输出电压的电路，常用于电子设备中。
通过串联分压原理，我们可以根据需要设置输出电压，并使用适当的电阻来分配电压。
这样，通过改变电阻值，我们可以改变电路的输出电压，从而实现对电路的控制。
其次，并联分流原理在电路设计中也有重要应用。
一个常见的应用是在电路中设置电流保护装置，以保护电子设备免受过载电流的损坏。
通过并联分流原理，我们可以将电流分流到不同的分支中，以确保每个分支中的电流不会超过其额定值。
这样，当有一个分支电流过大时，其他分支可以帮助分担负荷，保持电流的稳定。
此外，在电路设计中，串联分压和并联分流原理也常用于信号处理和信号传输。
串联分压与并联分流 (新课标鲁科版3-1 选修三3.4)教学ppt课件(优质版)
I I1 I2 U U1 U2
1 1 1 R R1 R2
讨论：多个电阻并联呢？ 111 1
R R1 R2
Rn
3、电流表
在表头上并联一个阻值较小的电阻
例2.有一个电流表G，内阻Rg=30Ω，满偏电流 Ig=1mA。要把把它改装为量程为0～0.6A的电流 表，要并联多大的电阻？改装后的电流表内阻 多大？
U
I
Ig Rg
IR R
R并=0.050Ω
I
A
U
RA=0.050Ω
在表头上并联一个阻值较小的电阻
IgRg(IIg)R
R I
Ig Ig
Rg
R Rg n 1
U
I
Ig Rg
IR R
I
A
U
三、混联电路
有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的
电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电
路接通后,四盏灯的电流之比
3、电流计(表头)
1
2
1、作用：测量微小电流和电压 0 2. 三个主要参数
3
mA
①内阻:电流计内阻Rg ②量程：满偏电流 Ig ③满偏电压Ug Ug IgRg
3.电路图符号：
G
4、电压表
在表头串联一个阻值较大的电阻 例1:有一个电流表G，内阻Rg=30Ω，满偏电流 Ig=1mA。要把它改装为量程为0～3V的电压表， 要串联多大的电阻？改装后的电压表内阻多大？
愿所有付出终有回报
（文本适于学习交流 ）
U
U1
U2
U3
0 R1 1 R2 2 R3 3
串联电路两端的总电压等于各部分电路电压之和
U=U1+U2+U3
串联分压、并联分流专题
串联分压和并联分流及计算一、知识点整理（一）串联电路的特点：1、电流：文字：串联电路中各处电流都相等。
表达式：I=I 1=I 2=I 3=……I n2、电压：文字：串联电路中总电压等于各部分电路电压之和。
表达式：U=U 1+U 2+U 3+……U n3、电阻：文字：串联电路中总电阻等于各部分电路电阻之和。
表达式：R=R 1+R 2+R 3+……R n理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
特例: n 个相同的电阻R 0串联，则总电阻R=nR 04、分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
表达式：U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… （二）并联电路的特点：1、电流：文字：并联电路中总电流等于各支路中电流之和。
表达式：I=I 1+I 2+I 3+……I n2、电压：文字：并联电路中各支路两端的电压都相等。
表达式： U=U 1=U 2=U 3=……U n3、电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。
表达式：1/R=1/R 1+1/R 2+1/R 3+……1/R n理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例:n 个相同的电阻R 0并联，则总电阻R=R 0/n 求两个并联电阻R1、R2的总电阻R=4、分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。
表达式：I 1/I 2= R 2/R 1 二、自我评价。
1．电阻R 1、R 2串联在电路中，已知R 1∶R 2=3∶2，则通过两电阻的电流之比I 1∶I 2= ，电阻两端的电压之比U 1∶U 2= ．2．R 1=5Ω，R 2=10Ω，串联后接到6V 的电源上，则R 1两端的电U 1为 ，R 2两端的电压U 2为 ，U 1∶U 2= ．3．如图4所示，已知R 1=6Ω，U ∶U 2=4∶1，则R 2的阻值是 Ω，U 1∶U 2= ．图4R 1R 2 R1+R 24. 两个电阻R1、R2串联后接到电源甲上，R1、R2两端的电压之比是U1∶U2＝5∶4；当它们并联后接到电源乙上，则通过它们的电流之比I1∶I2等于（）A. 5∶4。
串联电阻电路的分压,并联电阻电路的分流规律
串联电阻电路的分压,并联电阻电路的分流规律串联电阻电路的分压规律电阻是电路中的一个基本元件，它能够阻碍电流的流动。
在电路中，电阻串联连接时，电流会沿着电阻链路依次流过每一个电阻。
在这个过程中，电阻会对电流起到分配的作用，导致电压在电阻中产生分压现象。
当我们将两个或多个电阻串联连接时，电路中的总电压将被分配到每个电阻上。
根据欧姆定律，电压和电流之间的关系可以表示为V = IR，其中V是电压，I 是电流，R是电阻。
根据这个公式，我们可以得出串联电阻电路的分压规律。
首先，我们假设有一个电路中的两个串联电阻R1和R2，它们连接在电源的两端。
我们可以用V1和V2来表示电阻R1和R2上的电压。
根据欧姆定律，我们可以得到以下两个方程：V1 = IR1V2 = IR2实际上，在串联电路中，电流I是相同的，因为电流只有一个路径可以流动。
因此，我们可以将这两个方程联立，消去电流I，得到下列关系：V1/V2 = (R1/R2)这个公式说明了在串联电路中，电压将按照电阻的比例来分配。
也就是说，电压的大小取决于电阻的大小，较大的电阻将消耗更多的电压。
举个例子来说明，假设有一个串联电路，其中R1的电阻为100欧姆，R2的电阻为200欧姆。
电路所连接的电源的电压为10伏特。
根据上述的分压规律，我们可以计算出：V1 = 10 * (100/300) = 3.33伏特V2 = 10 * (200/300) = 6.67伏特这表示，在这个串联电路中，R1上的电压约为3.33伏特，R2上的电压约为6.67伏特。
可以看到，电压的分配取决于电阻的大小。
并联电阻电路的分流规律与串联电阻电路不同，当电阻并联连接时，电流会分流到每个电阻上。
并联电阻电路的分流规律描述了在并联电路中，电流将按照电阻的导电能力来分配的现象。
在并联电路中，当我们将两个或多个电阻并联连接时，电路中的总电流将分配到每个电阻上。
根据欧姆定律，电压和电流之间的关系可以表示为V = IR，其中V 是电压，I是电流，R是电阻。
电阻串联分压并联分流的规律

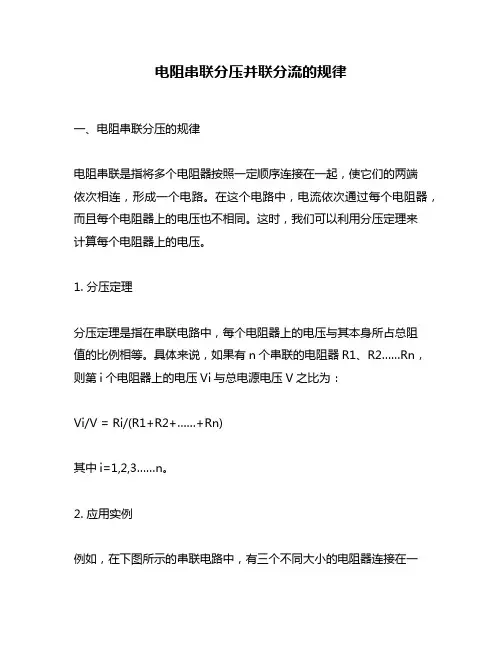

电阻串联分压并联分流的规律一、电阻串联分压的规律电阻串联是指将多个电阻器按照一定顺序连接在一起，使它们的两端依次相连，形成一个电路。
在这个电路中，电流依次通过每个电阻器，而且每个电阻器上的电压也不相同。
这时，我们可以利用分压定理来计算每个电阻器上的电压。
1. 分压定理分压定理是指在串联电路中，每个电阻器上的电压与其本身所占总阻值的比例相等。
具体来说，如果有n个串联的电阻器R1、R2……Rn，则第i个电阻器上的电压Vi与总电源电压V之比为：Vi/V = Ri/(R1+R2+……+Rn)其中i=1,2,3……n。
2. 应用实例例如，在下图所示的串联电路中，有三个不同大小的电阻器连接在一起，并接入一个5V直流稳压源。
假设它们的阻值分别为10Ω、20Ω和30Ω，则可以根据分压定理计算出它们各自所占的比例：V1/V = R1/(R1+R2+R3) = 10/(10+20+30) = 0.1667V2/V = R2/(R1+R2+R3) = 20/(10+20+30) = 0.3333V3/V = R3/(R1+R2+R3) = 30/(10+20+30) = 0.5000因此，可以得出它们各自的电压值：V1 = V × 0.1667 = 5 × 0.1667 ≈ 0.8333VV2 = V × 0.3333 = 5 × 0.3333 ≈ 1.6667VV3 = V × 0.5000 = 5 × 0.5000 ≈ 2.5000V二、电阻并联分流的规律电阻并联是指将多个电阻器同时连接在一起，使它们的两端均相连，形成一个电路。
在这个电路中，电流会分别通过每个电阻器，而且每个电阻器上的电压相同。
这时，我们可以利用分流定理来计算每个电阻器上的电流。
1. 分流定理分流定理是指在并联电路中，每个电阻器所占总电流的比例与其本身的导体截面积成反比。
具体来说，如果有n个并联的电阻器R1、R2……Rn，则第i个电阻器所占总电流I之比为：Ii/I = Ai/(A1+A2+……+An)其中i=1,2,3……n，Ai表示第i个电阻器的导体截面积。
串联分压和并联分流
串联分压和并联分流串联分压和并联分流[基础知识]1.串联电路的基本特点和性质(1)基本特点①在串联电路中，各处的电流相等，即I=I1=I2=…=In。
②串联电路的总电压等于各部分电压之和，即U=U1+U2+…+Un。
(2)性质①串联电路的等效总电阻为各电阻值R1、R2、…Rn之和，即R=R1+R2+…+Rn。
②串联电路的电压分配关系是:各电阻两端的电压跟它们的阻值成正比，即。
③串联电路的功率分配关系是:各个电阻消耗的功率跟它们的阻值成正比，即。
2.并联电路的基本特点和性质(1)基本特点①并联电路中各支路的电压相等，即U=U1=U2=…=Un。
②并联电路的总电流等于各支路电流之和，即I=I1+I2+…+In。
(2)性质①并联电路的等效总电阻R与各支路的电阻R1、R2、…、Rn的关系是:②并联电路的电流分配关系是:。
③并联电路的功率分配关系是:。
3.电表的改装(1)电流计("表头")的参数有:Ig、Ug、Rg，其中Ig叫满偏电流，Ug叫满偏电压，它们间的关系为:Ug=IgRg。
(2)小量程的电流表改装成电压表需要串联一个阻值较大的电阻。
如图所示，如果Ig、Rg、R已知，那么改装后的电压表量程为U=Ig(R+Rg)。
(3)小量程的电流表改装成大量程的电流表需要并联一个阻值较小的电阻，如图所示，如果Ig、Rg、R已知，那么改装后的电流表的量程为。
如果用改装后的电流表来测量某电路中的电流I，此时这只改装后的电流表的读数应该是流经AC(或BD)中的电流，但流过"表头"的电流实际上是流经CD中的电流。
[方法点拨]1.解答混联电路问题的指导思想(1)混联电路，大都可以简化为串联电路或并联电路。
(2)要充分利用"等效"思想。
例1.如图所示，R1=4Ω，R2=R3=2Ω，R4=4Ω，R5=6Ω，求AB间的等效电阻。
解析:R2，R3串联，如果等效为一个电阻R23，则R23=R2+R3=4Ω，此时电路如图(a)所示。
串联分压,并联分流
串联分压并联分流
串联分压和并联分流是电路中的两个重要概念，它们分别描述了电流在电路中的行为。
这两个概念在电子学、电气工程等领域有着广泛的应用。
串联分压是指在一个电路中，当多个电阻器依次连接在一起时，电流通过每个电阻器时都会受到一定的阻碍。
这个阻碍作用会导致电阻器两端的电压降低。
根据欧姆定律，电压与电流成正比，与电阻成反比。
因此，当电阻器串联时，总电压会被分配到每个电阻器上，使每个电阻器的电压之和等于总电压。
这就是串联分压的原理。
串联分压的应用非常广泛，例如在电源适配器中，为了输出不同的电压，通常会使用串联电阻的方式实现分压。
此外，在LED 灯带等照明设备中，也常用串联分压的方式调节亮度。
并联分流是指当多个电阻器并联连接在一起时，电流会在这些电阻器之间分流。
这是因为并联电阻器的总阻值减小了，使得电流更容易通过。
根据基尔霍夫定律，电路中的总电流等于各个分支电流之和。
因此，当电阻器并联时，电流会在各个电阻器之间分配，使各个电阻器的电流之和等于总电流。
这就是并联分流的原理。
并联分流的应用也非常广泛，例如在电源插座中，为了保证安全，通常需要使用并联电阻的方式进行分流。
此外，在电动机、
发电机等电力设备中，也常用并联分流的方式实现功率的调节和控制。
串联分压和并联分流是电路中非常重要的两个概念，它们分别描述了电流在电路中的行为。
通过掌握这两个概念，我们可以更好地理解和分析电路的性能，为实际工程应用提供理论支持。
同时，这两个概念也是学习电路原理、电子技术等课程的基础，对于提高学生的专业素质和技能具有重要意义。
简述电路负载串联分压和并联分流的含义
