Cognos基础知识及操作入门
Cognos多维分析操作使用手册
Cognos多维分析操作使用手册1.1.1.OLAP展示窗口介绍进入中国电信经营分析系统，点击多维分析中一个分析主题进入该分析主题操作窗口，会出现以下类似的界面：就这个浏览器窗口说明一下将要在后用到一些名词。
浏览器窗口包括：1.1.1.1.维度栏维度：在浏览器窗口顶端，用于过滤每一维数据。
例如下图，该主题的维度包括时间，年，月份，在网时长，城乡标识，用户性质，地域，帐目类型，产品类型，客户类型，客户营销属性，上传省份等。
1.1.1.2.维度导航区维度导航区域用于对显示数据的行列和指标进行替换、嵌套等操作，在浏览器窗口的左部。
1.1.1.3.数据显示区域维度栏的最后一项为指标下拉框，其中各个选项是作为数据显示区域的指标，如果在该立方体中有多个指标，您也可以选择其他的指标显示。
1.1.1.4.层次选择区有些维度分层次展示，如时间维度一般是年->季度->月这样的层次，用鼠标右键点击白色矩形框，会弹出菜单，可以让行或者列的数据向下一层或者上一层展开，使得数据展示更清楚.1.1.1.5.工具栏工具栏位于浏览器窗口右部的底端，如下图：工具栏主要分为以下几部分：图标说明交叉制表显示/缩进式交叉制表显示风格选择简易条形图/饼图/簇状条形图/堆积式条形图/多线/立体条形图等图形显示风格的变化拆分视图，使数据显示在下部分，图形显示在上半部分调整显示选项，行列的数量，指标显示的选项，计算类别的显示等对已经插入的计算行或列进行调整对隐藏显示的进行调整交换行列对显示为0的数据消除80/20隐藏自定义例外项突出显示提供此报表说明在报表中查找类别打开帮助浏览器窗口把数据导出成文件以上是对工具栏每个图标的说明。
当然，只要鼠标放在图标上面就可以看到简单说明，具体的使用在OLAP基本操作里面介绍。
1.1.1.6.OLAP操作实现的功能通过您的 web 浏览器，您可以•浏览信息，在任何维度浏览数据。
在每一个具体的维度里面，点击其下拉框都可以看到其子类别和层次关系。
cognos使用手册

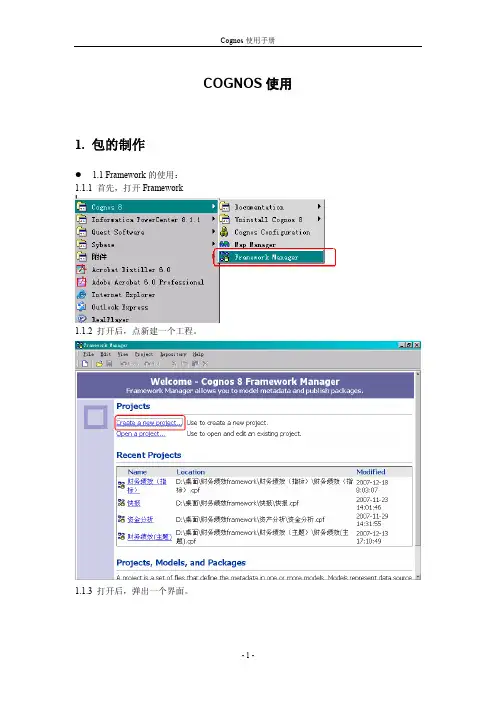

COGNOS使用1. 包的制作1.1 Framework的使用：1.1.1 首先，打开Framework1.1.2 打开后，点新建一个工程。
1.1.3 打开后，弹出一个界面。
1处是填写工程的名字，要按规范来。
2处是选择存放的地址，都统一存在一起，你要知道存在哪了。
1.1.4 点击OK后，弹出一个输入用户名和密码的界面：用户名：dcuser密码：dcuser1.1.5 点击ok后，弹出一个界面选择中文，然后确定。
1.1.6 弹出的界面选择Date Source,，选择NEXT。
1.1.7 弹出的界面选择SDDM，然后点击NEXT。
1.1.8 弹出的界面选择你要做展现所需要的表，然后点击NEXT。
1.1.9 弹出的界面，把第一个勾选掉，然后点击Import。
1.1.10 弹出的界面，直接选择FINISH。
1.2 包的制作1.2.1 点击Diagram,进入后连接表关系（注：副表拉到主表）。
上面这个界面直接点击确定。
1.2.2 然后把各个表名以及字段名改为中文（具体命名方法与各专业有关，都是有相关规范的）。
1.2.2.1 特别：下面我讲下在表中新增一个字段1．先双击表：2．然后，弹出一个界面：点击上面栏，第二个：再点击ADD新增一个字段：此图的例子是新建一个叫做“月份”的字段，字段是从“MONTH_ID”这个字段截取出来的。
MONTH_ID—>200701新增的字段：月份 01月语句：substr(cast_char([SDDM].[TEST_DA TE_TIME].[MONTH_ID] ),5,2)||'月'1.2.3 然后点击新建一个包。
1.2.4 弹出的界面输入包的名字。
（都是有相关规范的，不要乱起，现在做的都要起成类似“练习_XXX”之类的）然后点击NEXT。
1.2.5 然后选择你要发布的表，点击NEXT.1.2.6 一直NEXT，然后FINISH。
弹出的界面选择Yes。
Cognos基础知识及操作入门
调整数据库连接池大小， 以适应并发访问需求。
使用缓存技术，提高数据 访问速度。
05 报告设计技巧与实践
报告布局与样式设置方法
布局原则
遵循简洁明了、重点突出、信息完整等原则，合理规 划报告布局。
样式设置
通过调整字体、颜色、背景等样式元素，提升报告整 体视觉效果。
标题与段落
实时数据刷新机制设置方法
数据源配置
确保数据源连接正常，并设置合适的数据刷新频率。
缓存策略
合理利用缓存机制，减轻服务器负担，提高数据加载速度。
异步加载
采用异步加载技术，避免页面卡顿和数据延迟现象。
实时推送
结合WebSocket等实时通信技术，实现数据的实时推送和更新。
仪表板性能优化建议
数据预处理
在数据源端进行数据清洗、聚合等预处理操 作，减少数据传输量和计算复杂度。
最近访问
显示用户最近访问的报告或仪表板，方便快速进 入。
菜单栏与工具栏功能详解
01
菜单栏
包括文件、编辑、查看、插入、 格式、工具、窗口和帮助等菜单 项，提供全面的操作选项。
工具栏
02
03
右键菜单
提供常用功能的快捷按钮，如保 存、打印、剪切、复制、粘贴、 撤销和重做等。
在报告或仪表板中右键单击元素 ，可弹出针对该元素的特定操作 菜单。
立方体（Cube）
多维数据集的一种表现形式，由多个维度和度量组成，用于数据分析 和报表展示。
维度（Dimension）
描述数据业务特性的层级结构，如时间、地区、产品等。
度量（Measure）
用于聚合计算的数值型数据，如销售额、利润等。
多维数据集（Multidimension…
Cognos常用操作手册
Cognos常用操作手册1．模型的更改当需求有变动，需更改模型的时候，首先打开framework Manager ，然后选中要更改的模型。
当新引用一张表的时候，右键物理层（所有引进的原表都放在物理层，不做任何改动），选中Run Metadata Wizard ，单击。
在弹出的窗口中选中Data Sources ,然后Next选中数据源，单击Next选中OCRMINST展开，展开后选中所要添加表的表名选中后，选择下面的的第一项import and create a unique name ，点击确定去掉前面的钩，不把表所带的任何关系引进来（一般都是引进表之后，自己建立关系）点击import后，导入之后点击finish。
这样就完成表的导入。
接下来完成对表的汉化（翻译），右键逻辑层（对表进行一些加工，抽取有用的字段，过滤所需要的数据等等）选择creat—>Query Subject。
填写表名，单击ok点击后拖拽到右边即可，选好后ok。
如果要对某个字段进行加工计算时（如通过汇率转换币种），单击右下角的add填写字段名称，选好加工字段后，左边的标签切换到Funotions（一些常用的函数），个字段也可以直接翻译。
接下来是展示层（就是打包后能给报表制作人员看的部分），首先在根目录ocrm下，右键create—>Namespace（这是在建模型时为了划分不同的主题，而建多个namespace，但是如果添加的表属于某个名字空间下，那么直接加到他的目录下，不用新建一个新的namespace。
如果是要单独成立一个主题，那么就需要新建一个namespace），建好namespace或选好namespace后，右键单击新建一个Query Subject，之后的步骤跟上面在逻辑层汉化一张表的步骤一样，唯一不同的就是不需要再进行一次汉化了。
这样一张新表从数据源中就引到模型中，进行了汉化和展示。
2．表与表之间建立关系选中两张要建关系的表，右键单击选中Create Relationship，选好相关联的字段，和关系类型（1:1&1:n&n:1…）确定3．切换的数据源如果数据源改变，模型也可以切换数据源，但要保证所切换的数据源要有与模型里的表相同的表名。
cognos使用技巧
selectedNodes[selectedNodes.length] = node;
}
return selectedNodes;
};
var treeInput;
var treePrompt;
for (i=0;i<theSelectedNodes.length;i++)
{
selectedNodes[selectedNodes.length] = theSelectedNodes[i];
}
}
}
if (node.isSelected())
{
//var inner = node.getLabel();
2、新增变量
根据值提示的显示值新增一个变量
如果值提示只有两个值，就使用布尔型变量，如果是多个值使用字符串变量，这里演示以布尔值为例
表达式的意思是如果值提示的值为折线图，变量的值就为1，否则为0
如果是字符串表达式，变量的值就设定一个字符串值，道理是一样的
布尔型的变量会自动默认生成两个值，如果是字符串变量，就根据表达式的实际情况设置变量值
}
function getSelected(node)
{
if (!node) {
node = this.getRootNode();
}
var selectedNodes = new Array();
if (node.hasSelectedChildren())
{
//get any children
var children = node.getChildren();
Cognos从入门到精通精细讲解
▪Apache 1.3, 2 ▪iPlanet/Netscape
Web网关：
▪CGI – 用于所支持的Web servers， 性能最慢 ▪ISAPI – 用于IIS。为IIS提供更好的性能 ▪apache_mod –支持Apache Web server ▪servlet – 所用的Web server基础结构必须支持 servlet
3 > 1/4/2022
第3页，共81页。
几个模块在Cognos体系中的位置
查询
应用
(Consumer) Query Studio Report Studio
分析 Analysis Studio
专业
(Profession) Framework Manager
Transformer
4 > 1/4/2022
8 > 1/4/2022
第8页，共81页。
第 2层 – 服务层
Report server用于执行来自报表应用程序的查询定义(query specification)
第一层
Report server：
▪接受和执行来自报表应用程序的查询定义
(XML格式) ▪返回 Cognos Connection 用户界面
1
Web server
2
9
8 4
dispatcher
browser 9
9
8
4
3
report service
7
content manager
5 6
Presentation service
13 > 1/4/2022
query database
Content store
Cognos入门共77页文档
分析 Analysis Studio
专业
(Profession) Framework Manager
Transformer
5 > 8/28/2021
Cognos数据仓库解决方案中使用的产品
功能
门户
前端展现
报表与查询 OLAP 分析
OLAP服务器
ETL工具
元数据模型
数据存储
产品 Cognos门户，也可使用其它门户 Cognos Report Studio & Query Studio Cognos Analysis Studio Cognos Transformation Server Cognos Data Manager
网关可以将Web Server
请求转换为适应SOAP 协 议的请求： ▪将请求放在BI Bus上 ▪处理来自BI Bus的响应
Web server 操作系统： ▪Windows NT/2000/XP ▪HP-UX 11, 11i ▪AIX 4.4.3, 5L ▪Solaris 8, 9
Web Server 软件： ▪Microsoft IIS ▪Apache 1.3, 2 ▪iPlanet/Netscape
Apache、IBM HTTP Server、IIS等
应用层
Websphere、Weic、 JBoss、tomcat等 统一服务
COGNOS BI BUS: SOAP, XML
大量的报表
即席查询
OLAP报表:
管理报表, 生产报表,
报表服务: 调度，爆发
自助即席查询
数据层
报表, 服务 和安全性管理
客户应用
应用层包括如下组件：
▪启动服务(bootstrap service) ：启动、监视和停止调度器。
cognex视觉培训教程-(含)
Cognex视觉培训教程一、引言Cognex是一家专注于视觉技术的公司，其产品广泛应用于工业自动化领域。
Cognex视觉系统可以帮助企业提高生产效率、降低成本、提升产品质量。
为了更好地推广和应用Cognex视觉技术，本文将为您介绍Cognex视觉培训教程，帮助您快速掌握Cognex视觉系统的使用方法。
二、Cognex视觉系统简介1.Cognex视觉系统组成Cognex视觉系统主要由图像采集单元、图像处理单元和执行单元组成。
图像采集单元负责获取被测物体的图像信息；图像处理单元对采集到的图像进行处理和分析；执行单元根据图像处理结果进行相应的控制操作。
2.Cognex视觉系统特点（1）高精度：Cognex视觉系统具有高精度的图像处理能力，可满足各类高精度检测需求。
（2）高速度：Cognex视觉系统具有高速图像处理能力，可实时完成图像采集、处理和结果输出。
（3）易于集成：Cognex视觉系统可方便地与其他自动化设备集成，实现完整的自动化解决方案。
（4）强大的软件支持：Cognex提供了功能强大的视觉处理软件，支持用户进行二次开发，满足不同应用场景的需求。
三、Cognex视觉培训教程内容1.基础知识培训（1）视觉系统原理：介绍视觉系统的基本原理，包括图像采集、图像处理和图像分析等。
（2）视觉系统硬件：介绍Cognex视觉系统的硬件组成，包括相机、镜头、光源等。
（3）视觉系统软件：介绍Cognex视觉处理软件的使用方法，包括图像处理、算法设置、结果输出等。
2.实践操作培训（1）相机标定：教授如何对相机进行标定，确保图像采集的准确性。
（2）图像处理：教授如何对采集到的图像进行预处理，如滤波、二值化等。
（3）特征提取：教授如何从图像中提取目标特征，如边缘、面积、角度等。
（4）模板匹配：教授如何使用模板匹配算法进行目标识别。
（5）Blob分析：教授如何使用Blob分析算法进行目标检测和分类。
3.应用案例培训（1）介绍Cognex视觉系统在不同行业的应用案例，如电子制造、汽车制造、食品饮料等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1引言1.1 培训目标和目的基于Cognos进行分析模块的开发相关知识进行培训，包括Framework Manager、Report Studio、Transformer、Analysis Studio和Cognos安全。
1.2 主要内容1. 功能介绍和基本架构2. Framework Manager介绍3. Report Studio介绍4. Transformer介绍5. Analysis Studio介绍6.Cognos安全介绍2功能介绍和基本架构Cognos 8 的功能组件分为服务器端和客户端两部分，服务器端是基于SOA构架的Cognos 8服务，以Web Service的方式接受和处理用户请求；客户端程序是开发人员使用，用于构建CUBE和Cognos 8元数据的工具，它们分别是：TransFormer 和FrameWork Manager。
用户制作、浏览业务分析都是基于浏览器的，不需要安装插件或客户端，在浏览器端，用户可以访问以下组件：Report Studio、Analysis Studio、Query Studio。
3Framework ManagerFramework是元数据模型工具。
元数据模型是对数据源的业务描述。
数据源可以是数据库或者Cognos Cube数据源。
我们的分析数据存储在数据集市里，数据集市采用的是Sybase IQ，Cognos 8 连接Sybase IQ是通过ODBC方式。
3.1 发布数据库模型1.建好后的数据库视图2.建好的“业务视图”3.创建一个Package，如图4. 发布完成后，你就可以通过浏览器用Report Studio 、Analysis Studio 访问这个Package 作分析了。
3.2 发布Cube1. 打开 Cognos FrameWork ，新建一个Project2. 选择Data Source 下一步3.选择一个已经建好的Cube数据源，也可以新建一个Cube数据源。
我们新建一个数据源，按New4.下一步，数据源名称，下一步5.类型选择Cognos PowerCube，下一步6.如果你的服务器是Windows，在Windows路径上输入Windows服务器上的Cube的路径，在FrameWork所在机器上相同路径下也要有这个cube；如果你的服务器是Unix，在Windows路径上输入FrameWork所在机器上的Cube路径，在Unix服务输入Unix服务器下得路径，完成注意：cuble的路径为绝对路径7.输入Package名称，下一步8.完成9.提示你是否发布这个Package，Yes10.发布完成后，你就可以通过浏览器用Report Studio、Analysis Studio 访问这个Package作报表和分析了。
4Report Studio4.1 Report studio简介Report Studio提供了强大的功能，譬如分页、提示、高级图表，并提供多张方式定制分析。
您使用Report Studio时，数据是不可见的。
要看到当前数据，必须运行分析。
4.2 列表编辑模式打开报表进入公共文件夹，打开要查询分析的数据包。
点击一个Report studio报表右侧的按钮，如下图所示红圈处。
则打开一个新的浏览器，进入该报表的编辑模式：新建报表左上角三个按钮分别是新建，打开，保存，点击新建：弹出新建提示框，在数据包位置是现在使用的数据包名称，点击数据报右侧的红圈处，可以转换成其他的数据包，也可以转换数据报使用的语言，如英语改为中文。
4.3 交叉表运行效果如下：4.4 图表（一）图表图表，常用的有柱形图、饼图、折线图等，如下图是一个典型的柱状图5Transformer5.1 Transformer简介Cognos Transformer主要功能为：设计多维立方体模型和按照多维模型将数据库或文件中的数据加载生成多维立方体。
在用Cognos Transformer建立模型之前，非常重要的一点是，首先要评测数据，以及确定如何构造它们，以使它们能够支持业务分析的类型；然后用Cognos Transformer构造创建多维数据模型；最后加载数据得到一个多维立方体。
最终用户通过直接访问此多维立方题来直接查看和分析数据。
5.2 部署在Windows的服务里，停止Cognos 8的服务把Cognos_Install_Dir目录下的COGNOS.INI文件复制到Cognos安装目录下，例如D:\cognos\，覆盖原有的COGNOS.INI把Cognos(Drive C)目录下的文件夹复制到c:\cognos文件夹下注意：如果Cognos的安装路径与部署文档要求不一致，或者哪个现场没有C 盘，应及时反馈，将为那个现场单独定制此处的程序在Windows的服务里，启动Cognos 8把C:\cognos\Source\Scheduler下的文件复制到Windows的任务计划里，设置每一个计划任务的Windows管理员用户的密码，并启用计划任务。
右键点击每一个计划任务，测试能否正常启动5.3 常见问题处理1．Cube是否正常定时更新？看计划任务显示状态是否显示正常执行；C:\cognos\Source\Cube为cube发布后存放的文件夹，看文件的时间是否是更新时的2．Cube的数据源能否正常连接？如果数据源没配置正确，无法连接，会导致cube无法更新3．怎么进一步差错？C:\cognos\Source\Logs和C:\cognos\Source\TrnsfrmrLog文件夹为多维分析的日志，如果哪个分析没有正常更新或者其他问题，把日志发给开发人员。
6Analysis Studio6.1 Analysis Studio简介Analysis Studio 是业界领先的业务智能工具,用于对企业数据进行多维的深入分析。
它使得企业经理和领导以及业务人员可以近距离的广角度的控制业务的运行,以他们能够设想的任何方式探查企业数据。
图形化高速导入的多维信息，能帮助客户更快地找到线索和分析出趋势,获得新的发现，由此，可以几分钟甚至更短的时间内得出通常需要几天才能找到的答案。
Analysis Studio具有强大的定制分析制作能力，而这一切仅需用户通过鼠标托拽操作来完成，Analysis Studio的易用性使得用户仅需要少量培训即可投入使用。
Analysis Studio以提供零客户端的纯Web访问方式，具有易用性出色的使用界面，同时又使得部署成本降到最低。
6.2 Analysis Studio操作界面构成界面主要分为四个部分：1．菜单栏：菜单部分包括对数据查询的操作及管理。
2．工具的快捷按钮：常用功能的快捷键。
3．对象栏：在对象栏中列出了，用户的分析主题。
4．分析窗口：数据展现的窗口。
新建一个基本的分析，在窗口左侧的可插入对象栏中向分析窗口中的行、列、指标中拖入需要进行分析的维度和指标信息。
实例图一实例图二运行用户可以定义，将已经定制好的分析报表以什么形式进行运行。
在报表选项中可以定义分析报表的标题、纸张类型等。
7Cognos安全7.1 Cognos安全架构7.2 安全组件安装设置计算机名称，在桌面上右键单击“我的电脑”，选择“属性”，在系统属性点击“网络标识”标签，点击“属性” ，更改计算机名，点击“其它” ，添加“此计算机的主DNS后缀” ，在此添“db”，输入完成后，点击“确定”按钮，系统提示重新启动，点击“确定”系统重新启动。
双击Setup.exe选择Install Sun Java System Diretory Server点击Next按钮选择Y es出现如下图所示界面把机器名的后缀改成db点击Next点击Next出现选择安装路径的界面可以修改安装路径，然后点击Next点击Create Directory点击Next按钮点击Next按钮点击Next按钮这里可以指定Server Port输入admin的密码，点击Next按钮点击Next按钮输入密码，点击Next按钮可以修改管理端口，点击Next按钮点击Install Now按钮安装过程如下图所示点击Next按钮Status显示Installed，表示安装成功，点击Close按钮，安装完成7.3 安全组件配置点击开始菜单中的Sun ONE Server Console 5.2输入用户名和密码，点击OK按钮登录创建一个新的Sun ONE Directory Server出现如下图所示界面修改设置，如下图所示：显示成功创建，点击Close按钮在控制台里会看到新创建的Directory Server在Windows的服务里会看到Sun ONE的服务，有的时候机器重启了或者其他原因，导致Sun ONE的服务没有启动，会造成Cognos的服务无法访问7.4 Cognos安全配置在开始菜单中打开Configuration Manager点击Open the current configurationY es点击Y esServer的端口点击修改Base distinguished name(DN)的value修改成dc=db示：设置Port/SSL Port设置Base Distinguished(DN)，为dc=db设置Default Namespace点击工具栏上的V alidate Selection按钮点击Y es按钮点击OK按钮点击工具栏上的Apply Selection按钮点击Y es按钮过程如下图所示，过程比较慢，请耐心等待点击工具栏上的保存按钮，可以保存配置信息在Security->Authentication节点上点击右键，新建Namespace输入Name，选择Type为Cognos Series 7，点击OK按钮出现如下图所示界面输入Sun ONE Directory Server的相关信息Firewall里，把Enabled CAF validation的值设置为False在Security->Authentication->Cognos里，关闭允许匿名登录，把Allow anonmous access?的值设置为False点击工具栏上的Save configuration按钮全部成功后，点击Close按钮然后配置好其他地方，就可以启动Cognos服务了。
