CADCAM讲稿4
《葛友华编CADCAM》讲稿

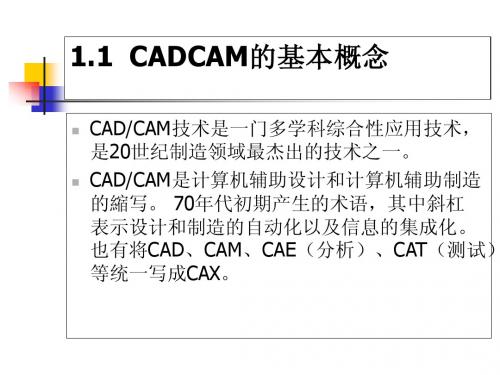

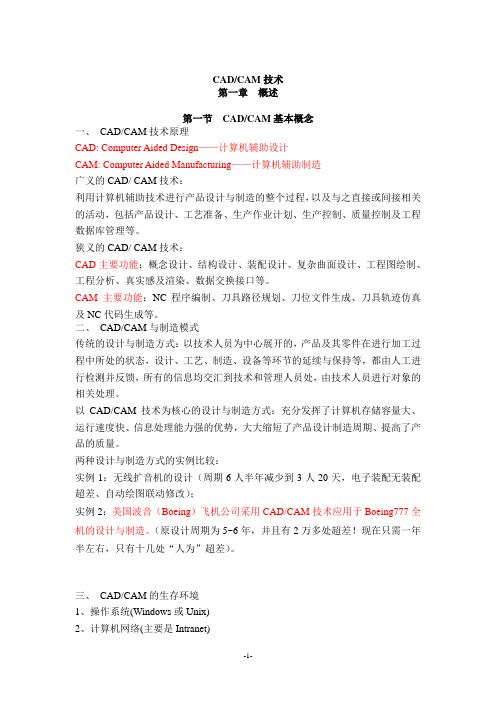

CAD/CAM技术第一章概述第一节CAD/CAM基本概念一、CAD/CAM技术原理CAD: Computer Aided Design——计算机辅助设计CAM: Computer Aided Manufacturing——计算机辅助制造广义的CAD/ CAM技术：利用计算机辅助技术进行产品设计与制造的整个过程，以及与之直接或间接相关的活动，包括产品设计、工艺准备、生产作业计划、生产控制、质量控制及工程数据库管理等。
狭义的CAD/ CAM技术：CAD主要功能：概念设计、结构设计、装配设计、复杂曲面设计、工程图绘制、工程分析、真实感及渲染、数据交换接口等。
CAM 主要功能：NC程序编制、刀具路径规划、刀位文件生成、刀具轨迹仿真及NC代码生成等。
二、CAD/CAM与制造模式传统的设计与制造方式：以技术人员为中心展开的，产品及其零件在进行加工过程中所处的状态，设计、工艺、制造、设备等环节的延续与保持等，都由人工进行检测并反馈，所有的信息均交汇到技术和管理人员处，由技术人员进行对象的相关处理。
以CAD/CAM技术为核心的设计与制造方式：充分发挥了计算机存储容量大、运行速度快、信息处理能力强的优势，大大缩短了产品设计制造周期、提高了产品的质量。
两种设计与制造方式的实例比较：实例1：无线扩音机的设计（周期6人半年减少到3人20天，电子装配无装配超差、自动绘图联动修改）；实例2：美国波音（Boeing）飞机公司采用CAD/CAM技术应用于Boeing777全机的设计与制造。
（原设计周期为5~6年，并且有2万多处超差！现在只需一年半左右，只有十几处“人为”超差）。
三、CAD/CAM的生存环境1、操作系统(Windows或Unix)2、计算机网络(主要是Intranet)3、数据管理平台(PDM)4、集成制造环境(CIMS)四、CAD/CAM系统的工作过程学生自学第二节CAD/CAM技术的发展CAD/CAM技术的历史地位1990年美国国家工程科学院将CAD/CAM技术评为当代最杰出的十大工程技术成就，CAD/CAM技术居第六位。
机械CADCAM(UG)(魏峥)ug4
4.1 创建相对基准平面
4.1.4 知识总结——创建基准面
固定基准平面是平行工作坐标系WCS或绝对坐标系的3个坐标平面的基准面， 平行距离由【距离】文本框给定，如图4-13所示。固定基准平面与坐标系没 有相关性
4.1 创建相对基准平面
4.1.4 知识总结——创建基准面
相对基准平面由创建它的几何对象所约束，一个约束是基准上的一个限制。该 基准与对象上的表面、边、点等对象相关。当所约束的对象修改了，则相关的 基准平面自动更新。
(5) 相切圆柱表面建立一基准面，如图(e)。
4.1 创建相对基准平面
4.1.4 知识总结——创建基准面
(6) 过3点建立一个基准面。点可以是一个边缘的端点或中点，如图(f)。 (7) 过曲线上一点建立一基准面。曲线可以是草图曲线、边缘或其他类型曲线， 如图(g)。 (8) 过一点和在一规定的方向。选择一个点，系统推断一个方向建立基准面， 如图(h)。
4.2.2操作步骤
2. 建立基准轴 (6) 通过点并垂直于给定的面或基准面，创建基准轴5
4.2 创建相对基准轴
4.2.2操作步骤
2. 建立基准轴 (7) 编辑圆柱，检验基准轴对块的参数化关系
4.2.3 步骤点评
4.2.2操作步骤
对于步骤3：当使用两个表面相关建立相对基准轴时，轴方向由右 手规则确定：四指从选择的第一个表面转向选择的第二个表面， 大拇指指向基准轴的正方向。
4.3.1 操作步骤
3. 创建基准面 (7) 将所建辅助基准面移到61层，并隐藏61层
4.3.1 操作步骤
4. 建立斜支承 (1) 选择基准面，绘制草图
4.3.1 操作步骤
4. 建立斜支承 (2) 单击【特征】工具条上【拉伸】按钮，出现【拉伸】对话框
4CADCAM建模技术
4CADCAM建模技术CADCAM建模技术4 CAD/CAM建模技术建模技术建模技术是将现实世界中的物体及其属性转化为计算机内部数字化表达的原理和方法。
CAD/CAM中部数字化表达的原理和方法。
在CAD/CAM中，建模技术是定义产品在计算机内部表示的数字模型、数字信息以及图定义产品在计算机内部表示的数字模型、形信息的工具，是产品信息化的源头，它为产品设计分析、形信息的工具，是产品信息化的源头，它为产品设计分析、工程图生成、数控加工编程与加工仿真、工程图生成、数控加工编程与加工仿真、数字化加工与装配中的碰撞干涉检查、配中的碰撞干涉检查、生产过程管理等提供有关产品的信息描述与表达方法，息描述与表达方法，是实现计算机辅助设计与制造的前提条件，也是实现CAD/CAM一体化的核心内容。
条件，也是实现CAD/CAM 一体化的核心内容。
CAD/CAM一体化的核心内容CADCAM建模技术4 CAD/CAM建模技术建模技术概述线框建模表面建模实体建模特征建模CADCAM建模技术4.1 概述建模的基本概念几何建模与特征建模CAD/CAM建模的基本要求建模的基本要求CADCAM建模技术4.1.1 建模的基本概念计算机内部表示就是决定在计算机内部采用什么样的数字化模型来描述、存储和表达现实世界中的物体及其相就是决定在计算机内部采用什么样的数字化模型来描述、存储和表达现实世界中的物体及其相关的属性。
关的属性。
产品数据模型将设计人员对产品或零部件的设计思想和工程信息以具有一定结构的数字化模型方式存储在计将设计人员对产品或零部件的设计思想和工程信息以具有一定结构的数字化模型方式存储在计算机内部，经过适当转换提供给生产过程各个环节使用的产品模型，称为产品数据模型。
算机内部，并经过适当转换提供给生产过程各个环节使用的产品模型，称为产品数据模型。
模使用的产品模型产品数据模型型一般由数据、数据结构、算法三部分组成。
型一般由数据、数据结构、算法三部分组成。
机械CAD-CAM技术第四讲-机械CADCAM建模技术76页PPT
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
机械CAD-CAM技术、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
cadcam讲稿
CAPP(Computer Aided Process Planning):是指工艺人员利用计算机,根 据产品制造工艺要求,交互或自动地确 定产品加工方法和方案,如加工方法的 选择,工艺路线和工序的设计等.
从产品制造的过程理解CAD/CAM 从产品制造的过程理解
传统制造概念与过程
产品设计阶段 工艺设计阶段 毛坯设计 工艺路线设计 工序设计 工装设计 产品生产阶段 NC编程 加工仿真 NC加工 质量控制 装配 性能测试
第二章 CAD/CAM系统 系统
按 功 能 划 分 , CAD/CAM 系 统 可 分 为 CAD , CAM , CAD/CAM. CAD系统:专门为设计而建立的系统,可完成各 项设计任务,如造型,会图,工程分析仿真与模 拟,文档管理等.不具备数控编程,加工仿真, 生产控制及管理等. CAM系统:具备数控编程,加工仿真,生产控制 及管理等功能,几乎不具备造型,会图,工程分 析仿真与模拟等功能. CAD/CAM系统:具备CAD与CAM的所有功能,并 可进行信息的自动交换. 已成为主流. 已成为主流.
CAM定义 Computer Aided Manufacturing 广义CAM 狭义CAM 计算机辅助制造原则上与CAD相同,但 存在两种理解:
广义CAM包含了整个生产自动化过程,计算机 辅助设计制造编程,物料处理与控制,作业计 划和生产监控等. 而狭义CAM仅指应用CAM技术进行数控程序的 生成,数控代码经通讯接口传输到数控机床, 进行数控加工. CAM(Computer Aided Manufacturing):制造人 员借助于计算机完成从生产准备到产品制造出 来的过程中各个环节与活动,如数控加工编程, 制造过程控制,质量检测等.
CAM 数控加工编程 加工仿真 车间管理 计划调度 质量控制
《cadcam作图与加工》课件-2024鲜版
机械设计
CAD/CAM技术可用于机械产品的设计、分析和制造，如汽车、飞机、船舶等。通过CAD/CAM技术，可以 实现复杂形状的设计、优化和制造，提高产品质量和生产效率。
模具设计
CAD/CAM技术在模具设计中也有广泛应用。通过CAD/CAM技术，可以实现模具的快速设计和制造，缩短 产品开发周期，降低生产成本。
通过建立数学模型和算法，模拟实际加工过程中的物理现象和工艺参 数，对设计方案进行预测和评估。
预测产品性能
通过仿真模拟可以预测产品的结构强度、刚度、热稳定性等性能指标， 为设计提供依据。
优化设计方案
通过对比不同设计方案的仿真结果，可以选择最优的设计方案，提高 设计质量和效率。
减少试验成本
通过仿真模拟可以减少实际试验的次数和成本，缩短产品开发周期。
01
02
03
线框建模基本概念
介绍线框建模的定义、特 点及应用领域。
2024/3/27
线框建模基本命令
详细讲解线框建模中常用 的基本命令，如直线、圆 弧、圆等。
线框建模实例分析
通过具体实例，演示线框 建模的方法和技巧，包括 如何创建复杂的线框结构。
12
曲面建模方法及实例分析
2024/3/27
曲面建模基本概念
数控加工
CAD/CAM技术可用于数控加工编程和仿真。通过CAD/CAM系统生成的数控程序，可以控制数控机床进行 自动加工，提高加工精度和效率。同时，加工仿真功能可以预测加工过程中可能出现的问题，减少试切次数 和成本。
6
02
图形绘制与编辑技术
2024/3/27
7
基本图形元素绘制方法
直线与圆弧的绘制
阐述数控编程的定义、作用及其在制造业中的地位。
教学CADCAM说课稿
教学说课稿《MastercamX数控造型与加工实训》模块三实体特征造型——挤出建模尊敬的各位评委老师，大家好！我说课的题目是“挤出建模”。
本节课节选自机械工业出版社张导成主编的《三维CAD/CAM-MasterCAM应用》模块三中的课题3“挤出建模”。
下面我就该节课的教学设计做以汇报。
一、教材分析1、教材的地位和作用《MasterCAM》是数控技术应用专业的一门主干专业课程，具有较强的实用性，它是现代加工制造业的象征。
这门课在学习专业知识学习和技能形成过程中占有举足轻重的地位。
是学习其它专业课程和今后生产实践中必备的工具。
通过课程的学习应使学生掌握MasterCAM软件二维、三维几何造型以及二维、三维CAM加工的基本原理和方法，通过学习培养学生利用高科技软件绘制零件造型和编写数控加工程序的水平，以及培养学生良好的工程思维水平和踏实、进取的工作作风。
《MastercanX数控造型与加工实训》一书是采用“行为导向法”编写的一本项目式教学专业教材，书中将软件的各个知识点融合在多个项目实例之中，全书共设六个模块39个项目课题，均以实例的的形式出现，内容简单明了，使用性强，通俗易懂，充分表达了以学生为本的教学理念。
该项目课题是在学习了全部二维图形绘制的方法后，进一步学习三维造型的基础，也是学习三维实体造型的开篇，所以，这节课对进一步学习后续课程内容至关重要。
2、教学目标依据课程标准的要求和教材特点以及学生的思维特征，本节课的教学目标及重难点，我是这样确立的：（1）知识目标挤出实体的基本操作过程；基准构图面的创建方法；曲面修剪实体的基本方法；实体倒角的基本方法。
（2）水平目标通过本节课的学习，使学生能够构建简单的挤出实体，并对挤出后的实体实行修剪处理。
逐步建立良好的工程思维水平。
（3）情感目标激发学生对专业知识的热爱，培养他们好学，多问的的良好习惯。
3、教学重点、难点（1）教学重点：挤出实体的基本操作流程和相对应挤出参数的设置。
《CADCAM》讲义
4
2、意义：
机械产品设计的优劣直接影响其质量、成 本、研制周期及市场竞争能力。设计对产品 性能的影响通常占80%。（机械设计工作是 机械产品实现的必要前提，是产品开发过程 中至关重要的环节。例如：四川彩虹桥蹋垮 事件）
2020/3/4
5
3、传统机械设计过程(图1-1）
传统机械设计过程一般经历以下几个阶段： 概念设计：通过调查研究、收集资料， 仔细分析用户需求，在此基础上确定产品 功能，方案设计，最后获得一组可行的原 理性方案。 初步设计：优化方案、绘制总布置草图 、确定各部件基本结构形状，建立相应数 学模型，进行主要设计参数的分析计算与 优化。 详细设计：细部结构设计，最终完成总
系统的基本功能 CAD系统的构成与分类 CAD系统的硬件 CAD系统的软件 CAD系统的设计与选择
2020/3/4
33
§２.０系统的基本功能
CAD系统的功能，是由硬件和软件的合理组 织及功能的匹配来体现的。
一、ＣＡＤ系统中硬件应具有的功能
1)计算功能：要求CAD系统中计算机有较强的 计算能力,来实现要求的高速数值计算和图形处 理能力。
图形处理技术：如二维交互图形技术，三维几何造 型及其它图形输入输出技术；
工程分析技术：如有限元分析，优化、物理特性计 算（面积、体积、惯性矩等），模拟仿真以及各行 各业中的工程分析等；
数据管理与数据交换技术：如数据库管理、不同 CAD系统间的数据交换与数据接口技术等；
文档处理技术：如文档制作、编辑及文字处理等；
、新算法大量涌现。AutoCAD于 1982年出现
，并出现了许多实体造型系统，如GMsolid（
通用汽车公司）、Solidesign（Computer
[工学]机械CADCAM4 课件
2.4 几何变换的应用__投影变换
=
2.4 几何变换的应用__投影变换
2.5 图形裁剪技术
采用窗口技术选取整体图形中的部分进行图形处理. 其中：窗口内的图形是可见的；窗口外的图形是不可见的. 图形裁剪技术：是判断点,线,线段在窗口内或外及求图形元素与窗口边界的交点. 仅介绍二维通信裁剪技术,有很多算法,只介绍编码算法. 通常窗口有左,右,上,下四条边,位置为：XL,XR,YT,YB 分三步进行： ①四条边把图形分成9个区域,并编码.用四位数字编码： Ct,Cb,Cr,Cl 并且：
H〔10,10). 计算：端点编码：G：0000
H：0010 不满足② 〔a)〔b)两端点编码值"与"结果：0000, 不属于以上两种情况,就是部分可见,需按③ 步的方法进行处理.
2.5 图形裁剪技术
图形裁剪技术举例： ③求线段与窗口边的交点, 得到交点P〔8,8), 然后舍去窗口外的线段PH,
2.5 图形裁剪技术
② 判断直线两端点的编码： 〔a)如果两端点编码值为：0000,端点在窗口内,线端完全可见. 〔b)如果两端点编码值全不为：0000,把线段的两端点编码值进行"与"运算,运
算结果为"非零",则线段在窗口外,完全不可见. 〔c)如果不属于以上两种情况,就是部分可见,需按③ 步的方法进行处理. ③求线段与窗口边的交点,然后舍去窗口外的线段,对剩余的线段执行② 的判断,
2.5 图形裁剪技术
图形裁剪技术举例： 窗口：XL=2 ；XR= 8；
YT= 10； YB=3
〔2)线段CD,端点C〔1,2)； D〔10,2).
计算：端点编码：C：0101 D：0110
满足② 〔b)两端点编码值与结果：0100, 线段CD在窗口外,线段完全不可见.
《机械CADCAM》讲义演示课件
03
CAD/CAM的应用领域
汽车工业
汽车设计
CAD/CAM技术用于汽车外观设计、内部结 构设计和零部件设计，提高设计效率和精度 。
汽车制造
通过CAM编程和数控加工，实现汽车零部件的高效 、高精度加工，提高生产效率。
汽车试验
利用CAD/CAM技术建立汽车模型，进行虚 拟试验，减少物理试验次数，降低研发成本 。
感谢您的观看
THANKS
CAD/CAM技术用于模具结构设计、成型面设计和加 工工艺规划，提高设计效率和精度。
模具制造
通过CAM编程和数控加工，实现模具的高效、高精 度加工，缩短制造周期。
模具检测
利用CAD/CAM技术进行模具的虚拟装配和检测，确 保模具质量和生产稳定性。
电子工业
电子元件设计
CAD/CAM技术用于电子元件、电路板和封装 设计，提高设计效率和精度。
详细描述
建模技术是计算机辅助设计（CAD）的核心，它使用数学模型表示产品形状和结构。通过使用三维几何模型，可 以精确地表示物体的形状和尺寸。在CAD中，建模技术可以分为线框建模、表面建模和实体建模三种类型。
CAD/CAM的基本原理 建模技术
总结词
参数化设计可以提高设计的灵活性和可修改性。
详细描述
参数化设计是一种设计方法，它通过定义参数和参数之间的关系来描述几何形状。这种方法可以提高 设计的灵活性和可修改性，因为设计可以通过修改参数来快速地进行修改。参数化设计在机械设计和 制造中特别有用，因为它可以快速地生成和修改零件的几何形状。
3
智能化制造
增材制造技术可以与智能化技术相结合，实现智 能化制造，提高制造的自动化和智能化水平。
06
CAD/CAM实践案例
