联想笔记本电脑电源适配器原理分析与检修
手提电脑电源适配器没有电压输出
维修过程：拆开外壳检查，发现保险丝烧黑了，说明电源电路存在短路现象。用万用表测量场效应开关管的漏极对地电阻，阻值接近于零，拆下场效应开关管Q2测量，发现其漏-源极已烧通短路。我们在检修开关电源电路时，当检查出开关管已损坏，不能认为更换开关管后故障就已排除，因为有可能是开关管驱动电路故障引起开关管损坏。如果由于驱动的原因引起故障，那么在更换开关管后通电试机时，有可能再次烧毁开关管，造成维修成本升高。因此，还要进一步检查驱动电路是否工作正常。该电路采用的是他激式驱动电路，使用了一块TDA4605-3集成电路来实现脉冲宽度调制控制功能。由于手上没有资料，因此根据印刷电路描出电路图，如^05030801a^。分析该电路图，判断IC1的电源输入脚是第6脚，通电后测量6脚电压约十几伏，说明高压整流滤波电路正常，由Q1和集成电路构成的启动电源电路正常。用示波器测量第5脚驱动脉冲输出脚，没有波形输出，断定集成电路已损坏。跑了几家电子元件店，才买到一块TDA4605，没买到2SK1081场效应管，只好购买了一只功率更大的2SK1082代替，再购买一只3.15A的延时保险丝。更换元件后通电试验，发现还是没有18V电压输出，也没有出现再烧毁元件的现象，说明短路故障已排除，但还是没有驱动脉冲加到场效应管的栅极。进一步分析电路，高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚，估计分别是场效应管过热取样和市电欠压取样电压。用万用表测量3脚有取样电压，2脚没有取样电压，拆下R5测量阻值为无穷大，已断路。换上一只1W270K电阻后再通电试验，电源有输出电压，但一秒钟后降为零。检查电路没有发现其他故障，再通电试验仍然只有一秒钟的电压输出。电源电路有一秒钟的输出电压，说明功率变换电路已经开始工作了，但不能维持下去。从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源，变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源，现在IC1不能持续输出驱动脉冲，可能是在启动初期IC1输出的脉冲宽度过窄，D4整流后的电压过低，不能维持控制电路和变换电路的工作。根据正常使用情况下应该只有一个故障点的规律，对原有故障再进行分析，判断最初的故障原因应是R5，在R5损坏的瞬间，使IC1产生异常的驱动脉冲，导致场效应管烧毁，因此原来的TDA4605-3应该是好的，后来购买的IC型号为TDA4605，少了后面的“-3”，参数可能有差异，导致整个电路不能维持工作。把原来的TDA4605-3换回去后，电源适配器工作正常。
了解电脑电源供应器的工作原理
了解电脑电源供应器的工作原理电脑电源供应器是电脑硬件中至关重要的一个组件，它为电脑提供稳定的电力，确保其正常运行。
了解电脑电源供应器的工作原理对于使用电脑的人来说非常有用，本文将详细介绍电脑电源供应器的工作原理。
一、电源供应器的作用电源供应器是将来自电源插座的交流电转换为电脑所需要的直流电的设备。
电脑一般需要稳定的12V、5V和3.3V电压来供应各个组件的工作。
电源供应器通过变压和整流的方式，将交流电转换为直流电，并通过配备的稳压电路来保证输出电压的稳定性。
二、电源供应器的内部构造电源供应器内部结构复杂，主要包括变压器、整流电路、稳压电路和保护电路。
1. 变压器变压器是电源供应器的核心部件之一。
它将输入的交流电转换为相应的低电压或高电压。
在大多数电源供应器中，变压器使用高频变压器，能够更高效地转换电能。
2. 整流电路整流电路用于将交流电转换为直流电。
在电源供应器中，一般采用整流桥来完成整流过程。
整流桥包括四个二极管，它们可以将交流电的负半周期或正半周期转变为直流电。
3. 稳压电路稳压电路用于保持输出电压的稳定性。
稳压电路通常由电感、电容和稳压集成电路组成。
通过采用反馈控制的方式，稳压电路可以实时调节输出电压，使其保持在预设范围内。
4. 保护电路保护电路用于保护电源供应器和电脑组件免受电压过高、过低、瞬间冲击等异常情况的损害。
保护电路包括过压保护、过流保护、短路保护等功能，可有效保护电源供应器和电脑的安全。
三、电源供应器的工作原理电源供应器的工作原理可以分为两个阶段：变压和整流、稳压和调整。
1. 变压和整流初始阶段，交流电经过变压器降压后，进入整流电路。
整流电路通过四个二极管将交流电转换为具有特定波形的直流电。
在这一阶段，电源供应器主要完成从交流电到低电压直流电的转换。
2. 稳压和调整在第二阶段，稳压电路起到关键作用。
稳压电路通过对输出电压进行检测，实时调节电流的大小，使其保持在稳定的范围内。
通常，稳压电路采用反馈控制方式，利用负反馈原理调节输出电压。
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测
Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测本次带拆解的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。
一、外观
造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C 线和魔术捆扎带。
台达代工，产品型号 ADLX65YCC2A，功率65W。
铭牌显示共支持4档电压输出：
5V、2A;9V、2A;15V、3A;20V、3.25A。
Type-C插头特写。
二、测试
ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A;9V、3A;15V、3A;20V、3.2A，与产品标称略有出入。
Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。
受线材长度及转接影响，电压略低。
9V档最大输出3.31A，功率28.8W，超过标称值。
15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。
电脑电源供应器故障排查与修复方法
电脑电源供应器故障排查与修复方法随着现代科技的发展，电脑已经成为我们生活和工作中不可或缺的一部分。
而电脑的正常运行离不开电源供应器的稳定供电。
然而，由于各种原因，电脑的电源供应器有时会出现故障，给我们带来不便。
本文将介绍一些常见的电源供应器故障排查和修复方法，希望能帮助大家解决相关问题。
一、电源无法启动当我们按下电脑电源开关后，如果电源无法启动，我们需要首先检查以下几点：1. 电源插头是否插紧：检查电源插头是否牢固地插在电源插座中。
有时插头松动或接触不良会导致电源无法启动。
2. 电源开关是否开启：检查电源开关是否被意外关闭，确保开关处于打开状态。
3. 电源线是否损坏：检查电源线是否有明显损坏或断裂现象。
如有问题，及时更换电源线。
4. 电源供应器是否工作：如果以上三点均无问题，很可能是电源供应器本身出现了故障。
此时，我们可以尝试使用替代的电源供应器进行替换，如果电源正常启动，则确认电源供应器需要维修或更换。
二、电源供应不稳在使用电脑时，有时我们会遇到电源供应不稳定的情况，可能表现为频繁的重启、电脑死机等。
这时我们可以按照以下步骤进行排查：1. 清除电源线和接口：首先，断开电源并清除电源线和接口上的灰尘和污垢。
清洁过程要轻柔，以免损坏电源线或接口。
2. 验证电源线连接：检查电源线连接是否牢固，并确保电源线与电源供应器和主板连接正常。
3. 检查电源供应器负载：如果电源供应不稳定，可能是由于超出负载造成的。
检查电源供应器是否能够满足所连接设备的功率需求，如有需要，更换功率更大的电源供应器。
4. 检查电源供应器温度：温度过高可能会导致电源供应不稳定。
确保电源供应器周围没有堆积过多的灰尘或物体，并保证它的通风良好。
5. 更新驱动程序：某些电脑硬件设备的驱动程序问题可能导致电源供应不稳定。
确保已经安装了最新的硬件驱动程序，如果有需要，可以尝试更新或重新安装相关驱动程序。
三、电源声响有时电源供应器会产生异常的声音，这可能是故障的信号。

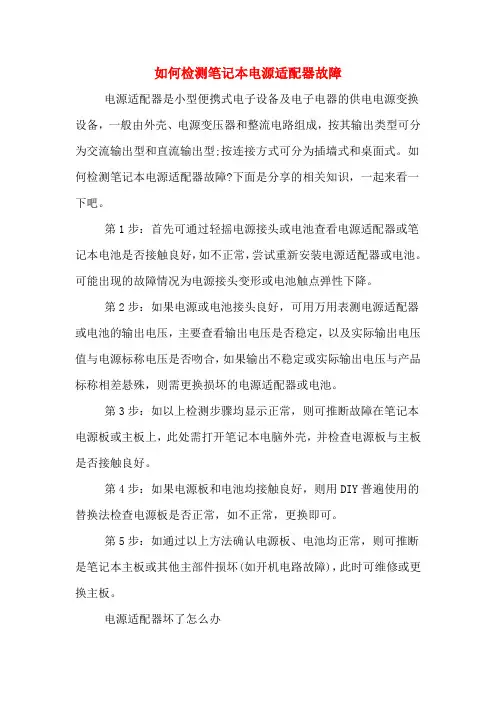

如何检测笔记本电源适配器故障
如何检测笔记本电源适配器故障电源适配器是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、电源变压器和整流电路组成，按其输出类型可分为交流输出型和直流输出型;按连接方式可分为插墙式和桌面式。
如何检测笔记本电源适配器故障?下面是分享的相关知识，一起来看一下吧。
第1步：首先可通过轻摇电源接头或电池查看电源适配器或笔记本电池是否接触良好，如不正常，尝试重新安装电源适配器或电池。
可能出现的故障情况为电源接头变形或电池触点弹性下降。
第2步：如果电源或电池接头良好，可用万用表测电源适配器或电池的输出电压，主要查看输出电压是否稳定，以及实际输出电压值与电源标称电压是否吻合，如果输出不稳定或实际输出电压与产品标称相差悬殊，则需更换损坏的电源适配器或电池。
第3步：如以上检测步骤均显示正常，则可推断故障在笔记本电源板或主板上，此处需打开笔记本电脑外壳，并检查电源板与主板是否接触良好。
第4步：如果电源板和电池均接触良好，则用DIY普遍使用的替换法检查电源板是否正常，如不正常，更换即可。
第5步：如通过以上方法确认电源板、电池均正常，则可推断是笔记本主板或其他主部件损坏(如开机电路故障)，此时可维修或更换主板。
电源适配器坏了怎么办1、检查电源适配器指标灯，如果指示灯亮，一般认为从电源到适配器之间没有问题，必须保证是指示灯本身没坏。
2、检查电源适配器到电脑之间的有没有电。
这个可以通过笔记本的指示灯显示，有电源充到笔记本的时候，那个充电指示灯会亮。
否则，不会亮。
或者找一个同品牌的电源适配器交换试试。
用你的电源适配器手对方笔记本，如果对方电脑工作正常，则你的电源适配器没问题。
否则，可能你的电源适配器有问题。
如果对方的电源适配器插到你电脑上后，你的电脑工作正常，而用自己的电源适配器却不能正常工作，那么你的电源适配器有问题。
3、观测电脑的指示灯变化。
如果你插上电源适配器后，你可以看到充电的指示灯时亮时灭，有时间一直不灭，则是笔记本里面那个电源适配器接口有问题，一般可能里面线断了，电路板老化，焊接掉落等原因。
拆修一只联想电源适配器,告诉你一个不为人知的秘密
拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。
这个电源是x067朋友送来的。
原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。
先检查输出级是否正常。
在输出级接上实验可调的电源。
然后在光耦输出端接上万用表欧姆档。
再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。
在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。
慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。
而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。
另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。
因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。
而元凶就是这个帖片电容，藏得太深太狡猾了。
找一只体积差不多的电容换上。
测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。
再接上220V交流电源，输出20.25V，可见电源正常了。
现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。
这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。
用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。
所以这个就是取样上臂电阻了。
找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。
90w联想电源适配器拆解
联想90W电源适配器，S420的适配器，因为所住处变压器损坏，导致高压直接侵入民用线路，电脑适配器，充电器，灯泡各种爆。
还好高压被扼杀在适配器里，没有入侵我的电脑，适配器也光荣就义！
输出20V，4.5A
光宝科技股份有限公司制造，当然是made in china
质量很好，我用美工刀割了半天，也没弄开，后来我火大了，直接用哑铃几下敲开了
三角插孔旁边黑了一片，幸好没起火，外壳是用胶水黏好的，所以要拆开只有暴力！
外面包着一层铝薄片，散热？
往里拨开还有一层塑料壳，才是电子元件，里面还有很多胶水粘着，不知道是何用，防止起火的灭火材料还是导热介质？两边还有两片比较厚的铝片，导热的，电路板背面还贴着好几块导热硅胶片，做工不错。
这就是爆掉的电容，张着嘴，旁边的线被熏黑一片。
来一张全貌，中间有一个大电容，旁边有一个黄色的圆柱体，不知道是什么，还有序列号。
联想笔记本电源适配器PA-1900-05维修实例(图)
联想笔记本电源适配器PA-1900-05维修实例（图）
2014年9月21日，维修联想电源适配器，外壳标注型号PA-1900-05，输出19V4.74A，内部主板标注型号kB94VO，故障为灯不亮、无输出。
老虎钳短接450V大电容放电操作，结果打火花并响声巨大，说明电容放电回路放电慢或没有放电，改用电烙铁电源插头接触电容正负极放电，未打火花，万用表测电压为零，放电成功。
静置2天后，大电容电压降低为80V，说明放电回来没有问题，是放电速度慢而已。
替换管理芯片3842，故障依旧。
使用CAD软件画出整个电路图并逐个检测原件，发现管理芯片供电脚连接电阻R11阻值色环标识为130K欧姆，实际测量为阻值无穷大，R11损坏，再测尖峰吸收电阻R10、电容C37正常，找到220K 欧姆电阻替换，确定无其他安全问题，远离人体，用重物压在电源适配器外壳上以防爆炸引发事故，通电测试，指示灯亮，输出电压正常，胶水固定外壳，静置晾干胶水。
附完整电路图：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 联想笔记本电脑电源适配器原理分析与检修
该电源适配器（型号为 92P1107），输入电压为交流 1OOV~240V 市电；输出直流 20V；最大输出功率有 90W 和 65W 两种。
其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为 7V～34V；最高工作频率可达 500MHz；启动电流仅需 1mA。
该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。
②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。
③脚为过流检测输入端，当该脚的电压高于 1V 时，禁止驱动脉冲的输出。
④脚为 RT/CT 定时电阻和电容的公共接入端，用于产生锯齿振荡波。
⑤脚为接地端。
⑥脚为脉宽调制信号输出端。
⑦脚为工作电压输入端(7V>Vi≤34V)。
⑧脚为内部基准电压（VREF=5V）输出端。
根据实物绘制了其电路原理图如附图所示。
经比较，两种输出功率的电原理图完全相同，只是过流保护电
1/ 7
路取样电阻 R20～R23 的取值以及 20V 直流电压输出滤波电容C11 及 C12 的容量有所不同。
一、整流滤波电路交流市电经 1A 保险管 F1 及电容 C1 进入整流电路，BD1 全桥整流后，经主滤波电容 C7 滤波，在 C7 两端得到约 300V 的直流电压，作为适配器的工作电压。
该适配器的输入电路只有一个高频滤波电容 C1
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。
二、启动与稳压电路由整流滤波电路产生的 300V 电压：一路经开关变压器 T1 的初级①~②绕组加到功率开关管 Q1(FS5KM)的漏极；另一路经启动电阻 R3～R6 并联串联后加到 U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。
在电路加电的瞬间，300V 直流电通过 R3～R6 对 C8 进行充电，当 U1 的⑦脚电压达到 7V 以上时，U1 的⑧脚输出 5V 基准电压Vref，同时 3843 内部的振荡电路开始工作，其⑥脚开始输出脉宽调制信号，通过 R17 驱动功率开关管 Q1 工作于交替导通、截止的工作状态。
开关变压器 T1 的初级①～②绕组流过高频脉冲电流，同时由于交流互感的作用，在开关变压器 T1 的次级③~④绕组两端产生的感应电压经 R16 限流、D3 整流、C8 滤波后得到 UI 持续工作所需的电压。
脉宽调制信号的频率由 R11 和 C3 决定（本电路中．R11 为5.6k，C3 为 4700pF），其振荡频率大约为 70kHz。
T1 的⑤～⑥ 绕组产生的感应电压经 D2 整流，C11 和 C12 滤波，输出 20V 的直流电压。
稳压电路由精密可调基准电压集成器件 U3(KA431Z)、电阻 R26、R27、R28、R29、电容 C 以及光电耦合器 U2(PC817)组成。
3/ 7
输出的 20V 电压经 R27 与 R28、R29 分压后加到 U3 的①脚。
当由于某种原因导致输出 20V 电压升高时，U3 的①脚电压升高，③脚的电压降低，导致流过光耦合器 U2 内部发光二极管的电流增大，使 U2 内部发光二极管的亮度增强。
U2 内部光电三极管的内阻降低，将 U1 的①脚电位拉低，使 U1 内误差放大器的输出电压降低，经内部自动控制电路的作用，自动将 U1 的⑥脚输出的脉冲宽度调窄，使开关管 Q1 的导通时间缩短，经开关变压器的作用，使适配器输出的电压自动降低。
当适配器输出 20V 电压变低时，其稳压过程与上述相反，将输出电压调整到稳定的 20V。
三、保护电路 1．功率管的保护：该保护电路由 R13～R15、C6 及D1 组成，接在开关变压器 T1 的初级①~②绕组间。
由于功率开关管 Q1 交替工作在饱和导通与截止状态之间,当开关管由饱和导通变为截止状态时，在①~②绕组之间会产生瞬间反向尖峰高电压，如果没有泄放电路，功率管的漏(D)、源(S)极很可能会被高压击穿。
通过该保护电路可以将反向尖峰电压吸收掉，从而起到保护功率开关管 Q1 的作用。
2．过流保护：电路由 R20~R23、 R18 组成，当功率管的电流突然增大时，电阻 R20~R23 并联后的一端对热地端电压升高，该电压经 R18 加到 U1 的③脚，当该电压高于 1V 时，U1(3843)内部控制电路控制⑥脚停止输出脉宽调制信号，使 Q1 截止，保护功率
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 管不因电流过大而被热击穿。
5/ 7
另外在输出整流二极管 D2 两端接有由 R24、R25、C10 组成的高频振荡脉冲 RC 吸收网络，以降低绕组之间的尖峰脉冲干扰。
四、故障检修故障 1：加电后指示灯不亮，输出电压为 OV。
据用户反映，使用中不小心将适配器掉到地上，随后就没电了。
检修与分析：打开外壳，取出电路板，观察电路板发现保险管爆裂，线路板背面全桥引脚附近有明显打火烧蚀的痕迹，交流输入到保险管之间的铜箔被烧断；保险管到全桥的一个输入脚之间的铜箔线也被烧断，显然电路发生了严重的高压短路。
于是将全桥及功率开关管 Q1(FS5KM)焊下来。
经测量全桥未损坏，功率开关管(FS5KM)也正常，测量电阻R20~R23 均正常，于是用酒精仔细清洗被烧蚀的线路板，在清洗线路板的过程中发现主滤波电容 C7 的正极焊盘与线路断裂。
于是用导线将被烧断的铜箔连接好，更换保险管，焊接好主滤波电容 C7 的正极焊盘，并对其他焊点进行补焊。
试加电，电路竟然工作，测量输出 20V 正常，接入笔记本使用一个多月未见异常。
分析认为：引起故障的原因可能是，在适配器掉到地上时，线路板上未清理掉的焊锡珠或元件引脚等导体掉落，将高压元件的引脚短路造成高压短路，引起烧保险管和线路板铜箔。
所幸未造成元件大面积损坏。
故障 2：加电后指示灯不亮，输出电压为 OV。
检修与分析：打开外壳，取出电路板，观察电路板发现保险管爆
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 裂，保险管到全桥的一个输入脚之间的铜箔连线被烧断。
测量全桥未损坏，检测功率开关管一(FS5KM)的漏极(D)与源极(S)间短路，漏极(D) 与栅极(G)之间也短路，过流保护电阻 R20~R23 全被烧断，电阻 R17 断路。
测量 U1 的⑥脚对地正向电阻为 4k，反向电阻为 4.5k，在 R17 断路的情况下，U1(3843)的⑥脚对地正反向电阻应为 4.4k 和 200k，因此怀疑 U1(3843)也损坏。
测试光耦合器 U2(PC817)以及精密三端稳压器 U3(KA431)均正常，检查其他相关阻容元件均正常。
于是更换以上损坏的元件，加电试机，适配器工作，测输出 20V 电压正常，经长时间工作未出现异常。
分析认为：该故障可能由于输入交流电源过压或长时间在过重负载下工作，导致功率开关管(FS5KM)被热击穿短路，导致 300V 高压将相关的一系列元件击穿损坏。
