网络设备冗余和链路冗余-常用技术(图文)
链路冗余技术
链路冗余技术：保障您网络通畅的最佳方案网络通信时常发生因链路故障而失去连接的现象，导致网络中断和数据丢失。
这种情况下，链路冗余技术可以帮助您保障网络的稳定性和可靠性。
在一般的网络架构中，通过在通信的路径上增加多条链路，同时对传输的数据进行备份存储，实现对链路的冗余备份，避免单点故障，并增加网络的吞吐量和带宽利用率。
目前比较常见的链路冗余技术有VRRP（Virtual Router Redundancy Protocol）、HSRP （Hot Standby Router Protocol）、GLBP（Gateway Load Balancing Protocol）等。
VRRP技术通过虚拟路由器实现链路冗余，当主路由器出故障时，备用路由器可以实时接管主路由器的工作。
而HSRP则通过选主机制确保高可用性的路由器成为主机，并通过心跳检测机制不断监测链路的连接状态、负载均衡等情况。
GLBP技术则是一种较为高级的链路冗余技术，可以实现对多个网关的负载均衡和链路的冗余备份，效果更加优异。
通过采用链路冗余技术，可以有效地消除网络故障带来的影响，降低企业的维护成本并提高网络的可用性。
如果您的企业需要一种高效可靠的网络保障技术，不妨考虑使用链路冗余技术。
电子课件-《网络设备互联》-A06-2122 项目十二 冗余链路配置
任务1 生成树的基本配置
2. 生成树协议的工作过程 选举根交换机→所有非根交换机选择一条到达根交换机的最短路径→所有 非根交换机产生一个根端口→每个 LAN确定指定端口→将所有根端口和指定 端口设为转发状态→将其他端口设为阻塞状态。 3. 根交换机的选择 （1）先比较交换机的优先级，交换机的优先级越小则 Bridge ID就越小。 （2）交换机的优先级相等时，比较 MAC地址，MAC地址越小则 Bridge ID就越小。
学院的就业处及财务处计算机分别通过两台交换机接入到校园，由于这两部门 平时经常有业务往来，要求保持两部门的网络畅通。
实验拓扑如图
任务1 生成树的基本配置
❖相关知识
一、冗余链路
1. 冗余链路的优点 冗余链路具有容错特性和伸缩性。
单点故障示意图图
冗余链路解决单点故障问题图
任务1 生成树的基本配置
2. 冗余链路的缺点 没有采取任何措施，盲目地增加冗余链路，会导致网络出现环路而瘫痪。
二、使用 MSTP的原因
为了解决 PVST带来的困难，思科提出了第三代生成树——MST（MSTP） 多生成树协议。MSTP可以对网络中众多的 VLAN进行分组，把 VLAN分到 组里。这里的组就是后面讲的 MST实例（Instance）。每个实例一个生成树， BPDU只对实例进行发送。这样就达到了负载均衡。
谢谢
脚本制作人：刘晓燕；陈宁子；方毅
❖相关知识
一、什么是 RSTP
快速生成树协议 RSTP由 IEEE 802.1w定义，在 STP的基础上做了很多改 进，主要是加快了网络拓扑变化时的收敛速度。
二、RSTP配置命令
配置RSTP： Switch(con.g)#Spanning-tree Switch(con.g)#Spanning-tree mode stp 查看生成树信息： Switch#show spanning-tree
网络设备冗余和链路冗余-通用技术(图片文字)
网络设备及链路冗余部署——基于锐捷设备8.1 冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。

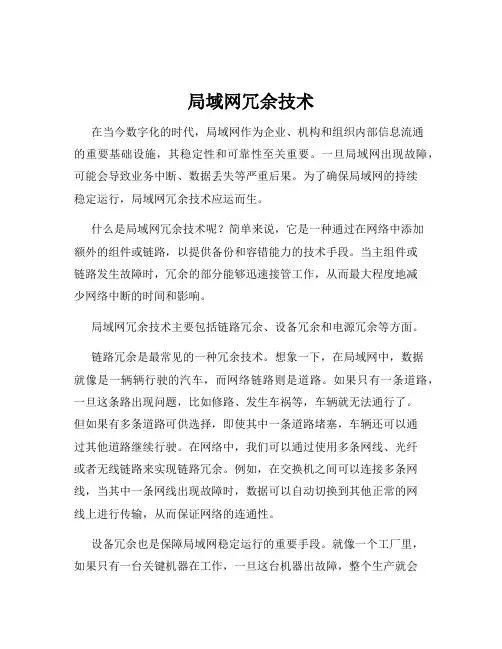

局域网冗余技术
局域网冗余技术在当今数字化的时代，局域网作为企业、机构和组织内部信息流通的重要基础设施，其稳定性和可靠性至关重要。
一旦局域网出现故障，可能会导致业务中断、数据丢失等严重后果。
为了确保局域网的持续稳定运行，局域网冗余技术应运而生。
什么是局域网冗余技术呢？简单来说，它是一种通过在网络中添加额外的组件或链路，以提供备份和容错能力的技术手段。
当主组件或链路发生故障时，冗余的部分能够迅速接管工作，从而最大程度地减少网络中断的时间和影响。
局域网冗余技术主要包括链路冗余、设备冗余和电源冗余等方面。
链路冗余是最常见的一种冗余技术。
想象一下，在局域网中，数据就像是一辆辆行驶的汽车，而网络链路则是道路。
如果只有一条道路，一旦这条路出现问题，比如修路、发生车祸等，车辆就无法通行了。
但如果有多条道路可供选择，即使其中一条道路堵塞，车辆还可以通过其他道路继续行驶。
在网络中，我们可以通过使用多条网线、光纤或者无线链路来实现链路冗余。
例如，在交换机之间可以连接多条网线，当其中一条网线出现故障时，数据可以自动切换到其他正常的网线上进行传输，从而保证网络的连通性。
设备冗余也是保障局域网稳定运行的重要手段。
就像一个工厂里，如果只有一台关键机器在工作，一旦这台机器出故障，整个生产就会停滞。
但如果有备用的机器，在主机器出现问题时能够立即投入使用，生产就可以继续进行。
在局域网中，关键的网络设备如交换机、路由器等都可以采用冗余配置。
常见的设备冗余方式有热备份和冷备份。
热备份是指备用设备处于随时可投入使用的状态，当主设备出现故障时，能够在极短的时间内接管工作，几乎不会造成网络中断。
而冷备份则是指备用设备在平时处于关机或未连接状态，当主设备故障时，需要一定的时间来启动和配置备用设备，会造成短暂的网络中断，但相比没有备份的情况，仍然能够大大缩短恢复时间。
电源冗余同样不可忽视。
网络设备的正常运行离不开稳定的电源供应。
如果电源出现故障，设备将无法工作，从而导致网络中断。
网络设备冗余和链路冗余-常用技术
网络设备及链路冗余部署——基于锐捷设备冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图 8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC 电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图 8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。
链路冗余技术
链路冗余技术链路冗余技术是一种网络设计和管理技术，它通过在网络中增加冗余链路来提高网络的可靠性和可用性。
在传统的网络设计中，网络管理员通常会使用单一链路连接网络设备，这种设计方式存在单点故障的风险，一旦链路出现故障，整个网络就会瘫痪。
而链路冗余技术可以有效地解决这个问题。
链路冗余技术的核心思想是在网络中增加多条冗余链路，这些链路可以在主链路出现故障时自动接管数据传输任务，从而保证网络的连通性和可靠性。
在链路冗余技术中，常用的实现方式包括STP （Spanning Tree Protocol）、RSTP（Rapid Spanning Tree Protocol）、MSTP（Multiple Spanning Tree Protocol）等。
STP是最早的链路冗余技术，它通过计算网络中的最短路径来避免网络中的环路，从而保证数据的正常传输。
但是STP存在收敛时间长、带宽利用率低等问题，因此在实际应用中逐渐被RSTP和MSTP 所取代。
RSTP是STP的改进版，它通过快速收敛机制来缩短网络恢复时间，从而提高网络的可用性。
MSTP则是在RSTP的基础上进一步优化，它可以将网络划分为多个区域，每个区域内部使用独立的STP实例，从而提高网络的可扩展性和灵活性。
除了STP、RSTP和MSTP之外，链路冗余技术还有其他实现方式，例如VRRP（Virtual Router Redundancy Protocol）、HSRP（Hot Standby Router Protocol）等。
这些技术都可以有效地提高网络的可靠性和可用性，但是在实际应用中需要根据具体情况选择合适的技术方案。
链路冗余技术是一种非常重要的网络设计和管理技术，它可以有效地提高网络的可靠性和可用性，从而保证网络的正常运行。
在实际应用中，网络管理员需要根据具体情况选择合适的技术方案，并进行合理的配置和管理，才能充分发挥链路冗余技术的优势。
第4讲 局域网中的冗余链路
沈阳航空航天大学 计算机学院
课程议题
冗余拓扑
《网络互连技术与网络工程》
沈阳航空航天大学 计算机学院
交换网络内的冗余拓扑
减少单点故障，增加网络可靠性 产生交换环路，会导致： SW1 广播风暴 F0/2 多帧复制 F0/1 MAC地址表抖动
F0/1 SW3
《Network Security: Private Communication in a Public World》 珀尔曼还为IS-IS、OSPF的发展作出了重大贡献 《网络互连技术与网络工程》 “Mother of the Internet“ 之父？
沈阳航空航天大学 计算机学院
生成树协议概述（维持无环拓扑）
监听状态（Listening）竞选！
学习状态（Learning）…过渡…
转发状态（Forwarding）
能够发送和接收数据、学习MAC地址、 发送和接收BPDU
《网络互连技术与网络工程》
沈阳航空航天大学 计算机学院
生成树拓扑变更
ROOT
5 3 4
5
6
1
2
6 拓扑改变通知消息 拓扑改变应答消息 拓扑改变消息
4096.00-d0-f8-00-22-22
《网络互连技术与网络工程》
沈阳航空航天大学 计算机学院
选举指定端口
每网段中选取一 个指定端口 用于向根交换机 发送流量和从根 交换机接收流量 选举依据：
SW1: 32768.00-d0-f8-00-11-11
根路径成本： 0
所在交换机 网桥ID最小
局域网中的冗余链路-
组网案例
SwitchA
E1/0/1 E1/0/2
trunk
E1/0/1 E1/0/2
SwitchB
E1/0/9 E1/0/16
E1/0/17 E1/0/24
E1/0/9 E1/0/16
E1/0/17 E1/0/24
PCA:VLAN2
PCB:VLAN3
PCC:VLAN2
PCD:VLAN3
一 楼
二 楼
配置端口聚合的注意事项
▪ AP 成员端口的端口速率必须一致 ▪ AP 成员端口必须属于同一个VLAN ▪ AP 成员端口使用的传输介质应相同 ▪ 缺省情况下创建的Aggregate Port 是二层AP ▪ 二层端口只能加入二层AP，三层端口只能加入三层AP ▪ AP 不能设置端口安全功能 ▪ 当把端口加入一个不存在的AP 时，AP 会被自动创建 ▪ 一个端口加入AP，端口的属性将被AP 的属性所取代 ▪ 一个端口从AP 中删除，则端口的属性将恢复为其加入AP 前的属性 ▪ 当一个端口加入AP 后，不能在该端口上进行任何配置，直到该端口退出AP
SW1(config)#interface range fastEthernet 0/1-2 SW1(config-if-range)#port-group 1 SW1(config-if-range)#end
SW1 F0/1
F0/2
SW1#configure terminal Enter configuration commands, one per line. End with CNTL/Z.
而形成的一个简单逻辑接口
➢ 标准为IEEE 802.3ad ➢ 可扩展链路带宽 ➢ 实现成员端口上的流量平衡 ➢ 自动链路冗余备份
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络设备及链路冗余部署——基于锐捷设备8.1 冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。
承担着系统交换、系统状态的控制、路由的管理、用户接入的控制和管理、网络维护等功能。
管理模块插在机箱母板插框中间的第M1,M2槽位中，支持主备冗余，实现热备份,同时支持热插拔。
简单来说管理卡冗余也就是在交换机运行过程中，如果主管理板出现异常不能正常工作，交换机将自动切换到从管理板工作，同时不丢失用户的相应配置，从而保证网络能够正常运行，实现冗余功能。
在实际工程中使用双管理卡的设备都是自动选择主管理卡的，先被插入设备中将会成为主管理卡，后插入的板卡自动处于冗余状态，但是也可以通过命令来选择哪块板卡成为主管理卡。
具体配置如下命令含义S6806E(config)# redundancy force-switchover 强制使得主备管理板进行切换S6806E(config)# Main-cpu prefer [ M1| M2] 手工选择M1或M2插槽的管理卡成为主管理卡注意：在交换机运行过程中，如果用户进行了某些配置后执行主管理卡的切换，一定要记得保存配置，否则会造成用户配置丢失在实际项目中，S65和S68系列的高端交换机一般都处于网络的核心或区域核心位置，承载着园区网络中关键的业务流量。
为了提供更可靠的网络平台，锐捷网络推荐对于S65和S68系列交换机都配备电源和管理卡的冗余。
8.3链路级冗余技术在大型园区网络中往往存在多条二层和三层链路，使用链路级冗余技术可以实现多条链路之间的备份，流量分担和环路避免。
本章将对几种主要的链路冗余技术进行阐述。
8.3.1 二层链路冗余的实现在二层链路中实现冗余的方式主要有两种，生成树协议和链路捆绑技术。
其中生成树协议是一个纯二层协议，但是链路捆绑技术在二层接口和三层接口上都可以使用。
首先介绍的是链路捆绑技术（Aggregate－port）。
8.3.1.1二层链路捆绑技术（Aggregate－port）AP技术的基本原理把多个二层物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接我们称之为一aggregate port（简称AP）。
AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准。
它可以把多个端口的带宽叠加起来使用，形成一个带宽更大的逻辑端口，同时当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去，实现负载均衡和链路冗余。
AP技术一般应用在交换机之间的骨干链路，或者是交换机到大流量的服务器之间。
锐捷网络交换机支持最大8条链路组成的AP。
二层AP技术的基本应用和配置下面来看一个简单的AP应用实例：图8-3 二层链路AP技术在图8-3中两台S3550交换机存在两条百兆链路形成了环路，如果要避免环路的话必须要启用生成树协议，这样会导致其中一条链路被阻塞掉，既造成了带宽的浪费，同时也违背了使用两条链路实现冗余加负载分担的设计初衷。
在这种情况下使用AP技术可以园满的解决这个问题，通过捆绑两条链路形成一个逻辑端口AggregatePort，带宽被提升至200M，同时在两条链路中的一条发生故障时，流量会被自动转往另一条链路，从而实现了带宽提升，流量分担和冗余备份的目的。
具体的设备配置以其中S3550-1为例：命令含义S3550-1(config)#interface range fastEthernet 0/1 - 2 选择S3550-1的F0/1和F0/2接口S3550-1(config-if-range)#port-group 1 将F0/1和F0/2接口加入AP组1配置完成后使用命令检查结果如下：S3550-1#show aggregatePort 1 summaryAggregatePort MaxPorts SwitchPort Mode Ports------------- -------- ---------- ------ -----------------------Ag1 8 Enabled Access Fa0/1 , Fa0/2可以看到Ag1已经被正确配置，F0/1和F0/2成为AP组1 的成员。
二层AP技术的负载均衡AP技术的配置和应用环境都并不复杂，但是在实际项目使用AP的时候，很多人往往忽视了一个问题，那就是如何用好AP的负载均衡模式。
二层AP有两种负载均衡模式：基于源MAC或者是基于目的MAC进行帧转发。
在实际项目中，灵活运用这两种模式才能使得AP发挥最大的功效。
图8-4 AP的负载均衡模式在图8-4中可以看到在核心和汇聚之间存在一条由三个百兆组成的AP链路，缺省情况下二层AP基于源MAC地址进行多链路负载均衡。
这样做在用户侧交换机上是没有任何问题的，因为数据来自不同的用户主机，源MAC不同；但是如果在核心交换机上也根据源MAC 来投包的话，仅仅会利用上三条链路中的一条，因为核心交换机发往用户数据帧的源MAC 只有一个，就是本身的SVI接口MAC。
因此为了能够充分利用AP的所有成员链路，必须在核心交换机上更改成基于目的MAC的负载均衡方式。
锐捷网络推荐在使用AP技术时根据项目的情况合理选择负载均衡的方式，以免造成链路带宽的浪费。
调整二层AP负载均衡模式的配置以S3550为例：命令含义S3550(config)#aggregatePort load-balance dst-mac 选择基于目的MAC的负载均衡方式S3550(config)#aggregatePort load-balance src-mac 选择基于源MAC的负载均衡方式8.3.1.2 生成树技术本章节主要介绍如何在实际项目中运用生成树技术实现二层链路的冗余和流量分担，对于生成树技术原理不会做过多的描述，如果对生成树技术有兴趣的读者请自行查阅资料。
生成树协议802.1D STP作为一种纯二层协议，通过在交换网络中建立一个最佳的树型拓扑结构实现了两个重要功能：环路避免和冗余。
但是纯粹的生成树协议IEEE 802.1D在实际应用中并不多，因为其有几个非常明显的缺陷:,收敛慢，而且浪费了冗余链路的带宽。
作为STP的升级版本，IEEE 802.1W RSTP解决了收敛慢的问题，但是仍然不能有效利用冗余链路做负载分担。
因此在实际工程应用中，往往会选用802.1S MSTP技术。
MSTP技术除保留了RSTP快速收敛的优点外，同时MSTP能够使用instance（实例）关联VLAN的方式来实现多链路负载分担。
下面我们来看一个实例：图8-5 MSTP原始拓扑使用STP实现链路冗余在图8-5是一种常见的二层组网方式，三台交换机上都拥有两个VLAN，VLAN10和VLAN20。
接入层交换机到汇聚交换机有两条链路，如果使用802.1D STP技术来进行链路冗余的话，会导致图8-6中的结果：图8-6 使用STP后拓扑变化从图中可以很清楚的看出使用802.1D STP或802.1W RSTP，虽然能够实现链路冗余，但是无论如何都会导致S2126G的某条上行链路被阻塞，从而导致链路带宽的浪费。
使用MSTP实现链路冗余和负载分担如果使用802.1S MSTP的话，就可以同时达到冗余和流量分担的目的。
现在来看看在这种拓扑结构下，如何正确使用MST实现以上功能.（1）在三台交换机上全部启用MST，并建立VLAN 10到Instance 10 和VLAN 20到Instance 20的映射，这样就把原来的物理拓扑，通过Instance到VLAN的映射关系逻辑上划分成两个拓扑，分别对应VLAN 10和VLAN 20。
（2）调整S3550-1 在VLAN10中的桥优先级为4096，保证其在VLAN 10的逻辑拓扑中被选举为根桥。
同时调整在VLAN20中的桥优先级为8192，保证其在VLAN20的逻辑拓扑中的备用根桥位置。
（3）S3550-2的调整方法和S3550-1类似，也是要保证在VLAN20中,S3550-2成为根桥，在VLAN10中，其成为备用根桥。
图8-7非常形象的描述了本案例使用MSTP的实现过程图8-7 使用MST后的拓扑变化MSTP的配置实例：S2126G配置如下命令含义S2126G(config)# spanning-tree mode mst 选择生成树模式为MSTS2126G (config)# spanning-tree mst configuration 进入MST配置模式S2126G (config-mst)# instance 10 vlan 10 将VLAN10映射到Instance 10 S2126G (config-mst)# instance 20 vlan 20 将VLAN20映射到Instance 20 S2126G (config)# spanning-tree 开启生成树S3550-1配置如下S3550-2配置如下注意：由于MST的配置较为复杂，因此在下面列出了MST的配置中一些经常出现的错误。
