ANSYS_常用的命令
对ansys主要命令的解释
对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
Ansys命令流大全
Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。
本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。
一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。
掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。
二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。
以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。
（2）CYLIND：创建圆柱体模型。
（3）SWEEP：创建沿路径扫掠的模型。
2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。
以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。
（2）EX: 定义材料的弹性模量。
（3）DENS: 定义材料的密度。
3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。
以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。
（2）MESH：进行自动的网格划分。
（3）ESIZE：设定特定区域的网格尺寸。
4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。
以下是一些常用的边界条件命令：（1）D：定义位移边界条件。
（2）S：定义约束条件。
（3）F：定义外部力或施加力。
5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。
以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。
（2）ANTYPE：设定分析类型。
（3）FILE：设置解算文件名和保存路径。
6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。
以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。
ANSYS常用命令详解
ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。
面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。
如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。
建议环形坐标系下实体建模不用此命令。
菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。
PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。
REAL：指定给所选的未划分网格的面的实常数号。
TYPE：指定给所选的未划分网格的面的单元类型号。
ESYS：指定给所选的未划分网格的面的坐标系号。
SECN：指定给所选的未划分网格的面的区域号。
注释：从所选的面中生成的面也将具有这些属性。
当面划分网格时将使用这些单元属性。
如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。
ANSYS常用命令总结大全
161. EMF（电磁场分析中计算沿路径的电动势和电压降）162. EMID，Key，Edges（增加或删除中间节点）163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位)166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元）167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号）168. ENORM，ENUM（重新定义壳单元的法线方向）169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号）170. EPLOT（元素显示）171. ERASE（擦除当前图形窗口显示的内容）172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化）173. ERESX，Key（控制单元积分点解的外推方式）Key=DEFA（线形材料单元节点解由积分点解外推得到）YES（节点解由积分点解外推得到）NO（节点解由积分点解拷贝得到）174. ERNORM，Key（定义是否进行误差估计）175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据）176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集）177. /ESHAPE，SCALE（显示单元形状）178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目）179. ESLA, Type（选择已选面上的单元）180. ESLL, Type（选择已选线上的单元）181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元）182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元）184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号）185. ESYS，KCN（定义单元坐标系。
ANSYS命令大全
APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。
另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。
这样就可以将一行变成多行使。
：）换行符是“ANSYS常见术语/命令对照表Utility Menu实用菜单SAVE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate… 平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference… 优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度Von Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANS YS常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

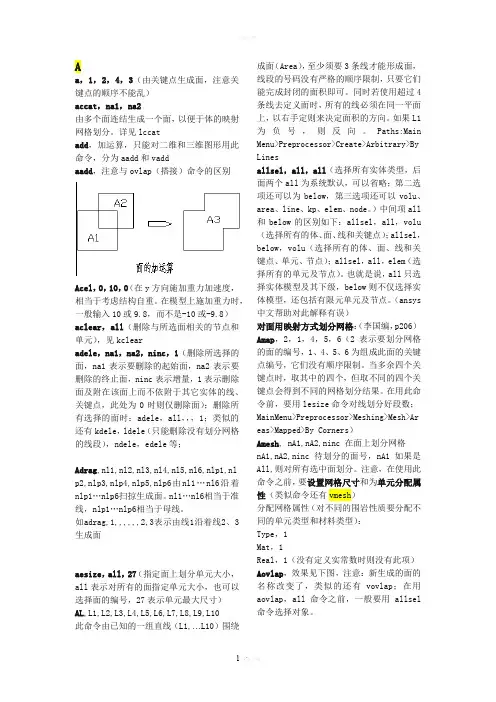

ANSYS的最常用的命令解释
Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。
详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。
在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。
nl1…nl6相当于准线，nlp1…nlp6相当于母线。
如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。
同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。
如果L1为负号，则反向。
Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。
ANSYS常用命令大全
ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。
在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。
下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。
•/TITLE：定义模型的名称。
•/SAVE，file.ans：将模型保存到指定的文件中。
•/RESUME，file.ans：恢复保存的模型。
•/EXIT：退出ANSYS。
几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。
•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。
•LINE，n1，n2：创建两个节点n1，n2之间的线段。
•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。
•LSEL，all：将所有线段选中。
•ASEL，all：将所有面选中。
•VSOL，all：将所有体单元选中。
材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。
•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。
•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。
•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。
•ET，1，SOLID185：定义实体单元类型为SOLID185。
网格操作•SMESH，ON：启用网格自适应功能。
•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。
•LMESH，all：将所有线段用有限元网格划分。
•AMESH，all：将所有面用有限元网格划分。
•VMESH，all：将所有实体用有限元网格划分。
模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。
•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。
•ANTYPE，0：定义进行静力分析的类型。
•ANTYPE，1：定义进行瞬态分析的类型。
•ANTYPE，2：定义进行谐响应分析的类型。
Ansys常用命令-局部坐标系
Ansys常用命令——局部坐标系1.1局部坐标系1.1.1CSWPLA, KCN, KCS, PAR1, PAR2在当前工作平面原点建立局部坐标系。
KCN: 该局部坐标系统的代号。
大于10的任何一个代号均可。
如果前面已经使用该代号, 则该坐标系（代号）将重新定义。
KCS: 该区域的坐标系统的属性。
0或CART----笛卡儿坐标；1或CYLIN----圆柱坐标；2或SPHE----球面坐标；3或TORO----螺旋坐标。
PAR1: 应用于椭圆, 球或螺旋坐标系。
当KCS=1或2时, PAR1是椭圆长短半径(Y/X)的比值, 默认为1（圆）；当KCS=3时, PAR1是环形的主半径。
PAR2: 应用于球坐标。
当KCS=2时, PAR2是椭球Z轴半径与X轴半径的比值, 默认为1（圆）。
提示: 在工作平面的原点建立局部右旋坐标系。
该坐标系的X-Y平面（对于笛卡儿坐标系）或R-THETA平面（圆柱或球坐标）相当于工作平面。
1.1.2CSKP, KCN, KCS, PORIG, PXAX, PXYPL, PAR1, PAR2用三个关键点定义局部坐标系。
PORIG: 第1个关键点, 定义确定坐标原点的关键点。
如果NORIG=P, 将会激活鼠标选择, 忽略余下的命令（仅对GUI有效）。
PXAX: 第2个关键点, 定义确定X轴方向的关键点。
PXYPL: 第3个关键点, 定义确定X-Y平面（通过PORIG和PXAX）的关键点。
提示: 运用存在的三个关键点建立并激活一个局部右旋坐标系。
该命令在任何处理器中均适用。
1.1.3CS, KCN, KCS, NORIG, NXAX, NXYPL, PAR1, PAR2用三个节点定义局部坐标系。
NORIG: 第1个节点, 定义坐标系原点的节点。
如果NORIG=P, 将会激活图形选择, 余下的命令将会忽略（仅对GUI有效）。
NXAX: 第1个节点, 定义确定X轴方向的节点。
NXYPL: 第1个节点, 定义确定X-Y平面（通过NORIG和NXAX）的节点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
