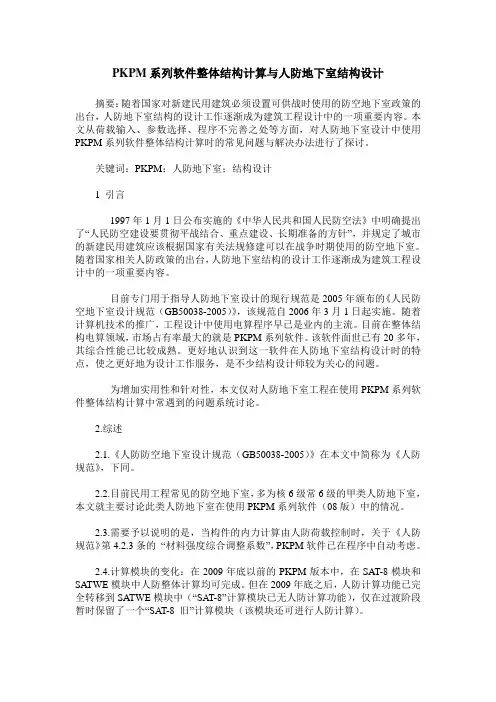

PKPM系列软件整体结构计算与人防地下室结构设计
PKPM系列软件整体结构计算与人防地下室结构设计摘要：随着国家对新建民用建筑必须设置可供战时使用的防空地下室政策的出台，人防地下室结构的设计工作逐渐成为建筑工程设计中的一项重要内容。
本文从荷载输入、参数选择、程序不完善之处等方面，对人防地下室设计中使用PKPM系列软件整体结构计算时的常见问题与解决办法进行了探讨。
关键词：PKPM；人防地下室；结构设计1 引言1997年1月1日公布实施的《中华人民共和国人民防空法》中明确提出了“人民防空建设要贯彻平战结合、重点建设、长期准备的方针”，并规定了城市的新建民用建筑应该根据国家有关法规修建可以在战争时期使用的防空地下室。
随着国家相关人防政策的出台，人防地下室结构的设计工作逐渐成为建筑工程设计中的一项重要内容。
目前专门用于指导人防地下室设计的现行规范是2005年颁布的《人民防空地下室设计规范（GB50038-2005）》，该规范自2006年3月1日起实施。
随着计算机技术的推广，工程设计中使用电算程序早已是业内的主流。
目前在整体结构电算领域，市场占有率最大的就是PKPM系列软件。
该软件面世已有20多年，其综合性能已比较成熟。
更好地认识到这一软件在人防地下室结构设计时的特点，使之更好地为设计工作服务，是不少结构设计师较为关心的问题。
为增加实用性和针对性，本文仅对人防地下室工程在使用PKPM系列软件整体结构计算中常遇到的问题系统讨论。
2.综述2.1.《人防防空地下室设计规范（GB50038-2005）》在本文中简称为《人防规范》，下同。
2.2.目前民用工程常见的防空地下室，多为核6级常6级的甲类人防地下室，本文就主要讨论此类人防地下室在使用PKPM系列软件（08版）中的情况。
2.3.需要予以说明的是，当构件的内力计算由人防荷载控制时，关于《人防规范》第4.2.3条的“材料强度综合调整系数”，PKPM软件已在程序中自动考虑。
2.4.计算模块的变化：在2009年底以前的PKPM版本中，在SAT-8模块和SATWE模块中人防整体计算均可完成。
pkpm软件应用之地下室设计中常见问题及对策措施
地下室设计中常见问题及对策措施简介：目前城市建设中建造了大量的地下室及地下车库，由于涉及到工期和投入的建设费用，设计中与地下室相关的不少问题也逐渐变得突出起来。
地下室按其使用功能可分为普通、人防和平战三类，这里仅对普通地下室设计中遇到的常见问题进行分析，并给出对策措施，以供工程设计参考。
关键字：地下室结构设计1抗震要求地下室如果设计不当，对整体抗震性能会产生较大影响，根据南京市施工图审查要点，对于半地下室的埋深要求应大于地下室外地面以上的高度，才能不计其层数，总高度才能从室外地面算起。
地下室的墙柱与上部结构的墙柱要协调统一。
地下室顶板室内外板面标高变化处，当标高变化超过梁高范围时则形成错层，未采取措施不应作为上部结构的嵌固部位，规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，地下室顶板为无梁楼盖时不应作为上部结构嵌固部位。
结构计算应往下算至满足嵌固端要求的地下室楼层或底板，但剪力墙底部加强区层数应从地面往上算，并应包括地下层。
存在的常见问题如：半地下室埋深不够，房屋层数包括半地下室层已达8层，层数和总高度超过要求，违反GB50011-2001第7.1.2条。
地下室抗震等级为三级，而上部结构为二级，按GB50011-2001第6.1.3条地下室也应为二级等问题。
2荷载取值与组合地下室外墙受弯及受剪计算时，土压力引起的效应为永久荷载效应，可变荷载效应控制的组合时，土压力的荷载分项系数取1.2；永久荷载效应控制的组合时，其荷载分项系数取1.35。
对于地面活荷载，同样应乘侧压力系数，许多设计中计算不对。
地下室底板的强度计算时，根据《建筑结构荷载规范》(GB50009-2001)第3.2.5条板、覆土的自重的荷载分项系数取1.0。
抗浮计算时，板、覆土的自重的荷载分项系数应取为0.9。
地下室外墙的土压力应为静止土压力，根据土性的不同分别采用不同的计算方法，粘性土采用水土合算，砂性土采用水土分算。
PKPM2010(v1.2)更版说明
（2011.9.30 版本）
中国建筑科学研究院
建研科技股份有限公司 设计软件事业部 （PKPM CAD 工程部）
2011 年 10 月
前言
PKPM2010 新规范版本设计软件于 2011 年 3 月 31 日正式升版后，受到了全国广大用户 的广泛好评，软件稳定可靠，满足了用户的紧迫需要。目前，70%~80%以上的 PKPM 用户 已经完成了升版工作，并且在大量实际工程中开始应用新规范软件进行设计。鉴于《混凝土 结构设计规范》（GB20010-2010）于 2011 年 7 月 1 日正式实施，《高层建筑混凝土结构技术 规程》（JGJ3-2010）于 2011 年 10 月 1 日正式实施，设计软件事业部研发团队根据规范要求 和一些规范局部勘误以及 PKPM 广大用户在新规范软件应用过程中提出的反馈意见和新要 求，对软件进行了持续完善和改进，并发布了 2011 年 9 月 30 日版本。该版本软件在功能上 有了较大提升，同时改正了一些软件设计问题，如增加了一些设计参数，改进了分析和配筋 计算功能，加强了网络版服务程序的稳定性，纠正了不能同时应用多把 PKPM2010 网络锁 问题。我们对 PKPM 2010 新规范版本设计软件进行了更加深入的测试，相信该版本能够更 好地推动 2010 系列新规范的工程应用。
第四部分 基础设计软件改进要点 ................................... 24
一、 新增功能................................................................................................................ 24 二、 功能改进................................................................................................................ 27 三、 推出基础及岩土工具箱软件JCYT ...................................................................... 28
pkpm计算给果合理性判断及设计调整
pkpm计算给果合理性判断及设计调整1.自振周期周期的大小与刚度的平方成反比，与结构质量的平方根成正比。
周期的大小与结构在地震中的反应有密切关系，最基本的时不能与场地图的卓越周期一致，否则会发生类共振。
对于比较正常的工程设计，其不考虑折减的计算自振周期大概在下列范围中：第一振型周期：框架结构：T1=(0.12~0.15)n;框架-剪力墙结构和框架筒体结构：T1=(0.05~0.12)n;剪力墙结构和筒中结构：T1=(0.04~0.06)n (n为建筑层数)周期通过“周期、振型、地震力”菜单中的”WZQ.OUT”文件输出。
如果计算结果偏离上述数值太远，应考虑工程中截面是否太大或太小，剪力墙数量是否合理，应适当进行调整。
反之，如果截面尺寸、结构布置正确，无特殊情况而偏离太远，则应检查输入数据是否有错误。
以上判断是根据平移振动分解方法提出的。
考虑扭转耦连振动时，情况复杂很多，首先应选择与平移振动对应的振型来进行上述比较。
2.振型曲线在正常的计算下，对于比较均匀的结构，振型曲线应是比较连续的光滑的曲线，不应有大进大出，大的凹凸曲折。
3.剪重比剪重比主要是限制各楼层的最小水平地震力，确保周期较长的结构安全，详见《抗震规范》第5.2.5条规定，《高层规范》第3.3.13条及相应的条文说明。
这个要求如同最小配筋率的要求，计算出来的水平地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。
若剪重比不满足要求，则需进行如下调整：1.若结构的剪重比不满足规范要求，建议先不要选择程序自动调整。
首先考查剪重比的原始值，若与规范要求相差较大，应优化设计方案，改进结构布局，调整结构刚度。
当剪重比和规范相差不大时，在选择该项目自动调整地震力，以满足规范要求。
2.如果还需人工干预，可按下列3种情况进行调整：(1)当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度。
(2)当地震剪力偏大而层间位移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标。
pkpm 地下室设置的一些说明
九、地下室信息1．回填土对地下室约束相对刚度比:指基础回填土对结构约束作用的刚度是地下室抗侧刚度的几倍。
若取0，则认为回填土对结构没有约束力，地震力往下传。
若填负数，则相当于在地下室的顶板嵌固，地震力不往下传。
比如，有两层地下室，若填-1，则表示在地下室二层顶板嵌固，地震力计算到地下室二层顶板；若填-2，则表示在地下室一层顶板嵌固，地震力计算到地下室一层顶板。
若填1~5之间的参数，则参数越高，表示基础回填土对结构的约束能力越强，地震力作为外力对地下室的影响越小。
2．外墙分布筋保护层厚度:一般取35mm。
3．扣除地面以下几层的回填土约束指从第几层地下室考虑基础回填土对结构的约束作用，因为回填土对结构的约束作用是随着深度的增加而增加的，对于地下1层，这种约束作用一般较小。
比如有三层地下室，若填1，则程序只考虑地下3层和地下2层回填土对结构的约束作用。
4．回填土容重一般取18~20kN/m3。
5．室外地坪标高建筑物室外地面标高，以建筑+-0.000标高为准。
高则填正值，低则填负值。
6．回填土侧压力系数一般取0.5。
7．地下水位标高以建筑+-0.000标高为准。
回填土刚度系数,回填土对地下室约束相对刚度比2008版回填土刚度系数m 应如何取值PKPM结构软件08版的2009年6月版本SATWE重要改动地下室侧向约束参数的说明2009年6月向所有PKPM2008版本的用户重新寄发了结构设计软件光盘。
其中SATWE等软件对地下室侧向约束参数的概念和算法作了重要改动。
（1）2009版6月之前的版本采用的参数是“回填土对地下室约束相对刚度比”A. 当该参数填负值时：表示需要约束的地下室层数，程序对这几层地下室侧向施加原层刚度1000倍的附加刚度，以达到侧向完全约束的程度。
B. 当该参数填0时：表示地下室侧向没有约束。
C. 当该参数填N（N>0）时：表示地下室各层施加了各层原层刚度N倍附加刚度，以实现有限的约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室底板的PKPM的改进计算方法
摘要本文介绍地下室底板PKPM程序设计方法，对荷载输入方法进行了优化，使之更符合PKPM的荷载计算规则。
关键词地下室底板；PKPM程序；设计
前言
目前，对地下室底板的计算方法比较模糊。
荷载的取值因人而异，因设计院而异，对设计人员造成相当大的困扰。
现如今结构设计已经由电算取代手算，且PKPM软件使用比较广泛，本文将探讨如何如何准确的使用SATWE软件计算地下室底板配筋。
1 荷载的输入
梁板配筋考虑水浮力的最不利布置应为只有恒荷载与水浮力，而其他活荷载设为0。
地下室通常有主梁、垫层、结构板及200～300mm厚疏水层，对垫层、结构板及附加层恒载值计算公式如下：
=相应的厚度×相应的容重之和①
水浮力计算公式如下
=（地下室抗浮水位- 垫层底高度）×10 ，取正值②
按《工程结构可靠性设计统一标准》（GB50153-2008[1]）的规定，水位不变的水压力按永久荷载考虑，水位变化的水压力按可变荷载考虑，可以简单地理解为当抗浮水位平室外地坪时，水压力是不可能再增加的，因而可视为永久荷载，并且，在验算抗浮时，水浮力作为主要可变荷载效应来控制的组合，其分项系數宜取1.2；当抗浮水位低于室外地坪时，水压力有可能增加，视为可变荷载，其分项系数宜取1.4；对于公式①中的对结构有利，其系数取1.0。
而在PKPM中，将浮力作为可变荷载输入，记为；
不自动计算板自重，永久荷载输入值记为，则在PKPM中，其基本组合
当与均不等于0时，在某些情况下可能会为负值，而由于“楼面荷载可输入负值，但只对板传递到梁、墙上起作用，而板配筋不能考虑。
”为此，设为0，根据等效原理：，则=；
，则。
由上填入荷载，并进入工况信息将恒荷载分项系数改为1.0，活荷载分项系数改为，便可得到符合实际的结果。
实例分析：某工程地下室水浮力，垫层，底板及疏水层自重为，地下水水位稳定，则荷载的
基本组合
在PKPM中选择不自动计算板自重，板恒荷载输入0，板活荷载输入20.25，恒荷载分项系数为1.0，活荷载分项系数。
2 承台的模拟输入
利用程序计算地下室底板时，不宜简单的在原有模型的基础上运算，应单独建模，柱尺寸应按同尺寸承台输入，在总信息中选择不计算地震力与风荷载，由于承台的刚度比梁大很多，因此应选择“梁柱重叠部分简化为刚域”，否则结果与实际会有较大误差，造成不必要的浪费[3]。
3 保护层厚度取值
根据《地下工程防水技术规程》（GB 50108-2001[2]）第4.1.6条规定：迎水面保护层厚度不得小于50mm。
因此在计算参数设置时，应将梁的保护层厚度设为50mm。
4 裂缝宽度控制
一般地下室底板板底与板面均有垫层，此时地下室板底板面可视为一类，即裂缝宽度限值为0.3[4]。
5 结束语
在使用PKPM过程中，应尽可能建立符合实际的模型，如此才能得到符合实际的结果，以上是对PKPM程序应用过程中的一点体会，仅供参考，期望能对结构设计人员有所帮助。
参考文献
[1] GB50153-2008.工程结构可靠性设计统一标准[S].北京：中国标准出版社，2008.
[2] GB50108-2001.地下工程防水技术规程[S].北京：中国标准出版社，2001.
[3] GB50009-2012.建筑结构荷载规范[S].北京：中国标准出版社，2012.
[4] 黄梅芝.地下室底板的SATWE计算[J].建筑与装饰，2008，（5）：93-94.。
