图像处理课后习题答案
图像处理课后习题答案(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章绪论1.模拟图像处理与数字图像处理主要区别表现在哪些方面(什么是图像什么是数字图像什么是灰度图像模拟图像处理与数字图像处理主要区别表现在哪些方面)图像：是对客观对象的一种相似性的、生动性的描述或写真。
数字图像：一种空间坐标和灰度均不连续的、用离散数字（一般用整数）表示的图像。
灰度图像：在计算机领域中，灰度数字图像是每个像素只有一个采样颜色的图像。
在数字图像领域之外，“黑白图像”也表示“灰度图像”，例如灰度的照片通常叫做“黑白照片”。
模拟图像处理与数字图像处理主要区别：模拟图像处理是利用光学、照相方法对模拟图像的处理。
(优点：速度快，一般为实时处理，理论上讲可达到光的速度，并可同时并行处理。
缺点：精度较差，灵活性差，很难有判断能力和非线性处理能力)数字图像处理(称计算机图像处理，指将图像信号转换成数字格式并利用计算机对数据进行处理的过程)是利用计算机对数字图像进行系列操作，从而达到某种预期目的的技术.(优点：精度高，内容丰富，可进行复杂的非线性处理，灵活的变通能力，一只要改变软件就可以改变处理内容)2.图像处理学包括哪几个层次各层次间有何区别和联系数字图像处理可分为三个层次：狭义图像处理、图像分析和图像理解。
狭义图像处理是对输入图像进行某种变换得到输出图像，是一种图像到图像的过程。
图像分析主要是对图像中感兴趣的目标进行检测和测量，从而建立对图像目标的描述，图像分析是一个从图像到数值或符号的过程。
图像理解则是在图像分析的基础上，基于人工智能和认知理论研究图像中各目标的性质和它们之间的相互联系，对图像内容的含义加以理解以及对原来客观场景加以解译，从而指导和规划行动。
区别和联系：狭义图像处理是低层操作，它主要在图像像素级上进行处理，处理的数据量非常大；图像分析则进入了中层，经分割和特征提取，把原来以像素构成的图像转变成比较简洁的、非图像形式的描述；图像理解是高层操作，它是对描述中抽象出来的符号进行推理，其处理过程和方法与人类的思维推理有许多类似之处。

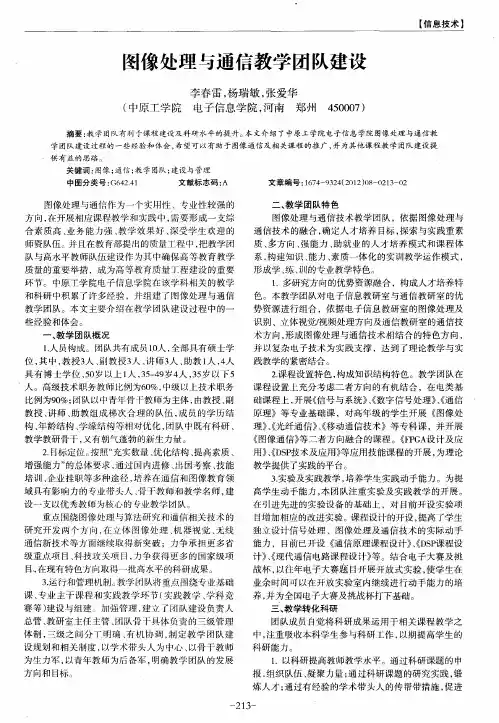

图像处理与通信教学团队建设
