微机原理期末复习题及答案 (1)
微机原理复习题含答案
微机原理复习题含答案一、选择题1. 微机系统中，CPU的全称是：A. Central Processing UnitB. Central Processing UnitC. Central Processing UnitD. Central Processing Unit答案：A2. 在微机系统中，存储器的分类不包括以下哪项？A. ROMB. RAMC. EPROMD. HDD答案：D3. 微机系统中，I/O设备指的是：A. 输入/输出设备B. 内部/外部设备C. 接口/输出设备D. 信息/输出设备答案：A二、填空题1. 微机系统中，______是执行程序的部件。
答案：CPU2. 微机系统中，______存储器用于存储程序和数据。
答案：RAM3. 在微机系统中，______是CPU与外部设备进行信息交换的桥梁。
答案：I/O接口三、简答题1. 简述微机系统中总线的作用及其分类。
答案：总线是微机系统中用于连接各个部件的通信线路，它的作用是传输数据、地址和控制信号。
总线按功能可以分为数据总线、地址总线和控制总线。
2. 描述微机系统中存储器的层次结构。
答案：微机系统中存储器的层次结构通常包括：寄存器、高速缓存（Cache）、主存储器（RAM和ROM）、辅助存储器（如硬盘、固态硬盘等）。
四、计算题1. 若某微机系统中，数据总线宽度为16位，地址总线宽度为24位，计算该系统的最大内存寻址能力。
答案：数据总线宽度为16位，意味着每次传输数据的宽度为16位，即2字节。
地址总线宽度为24位，表示可以寻址2^24个地址。
因此，最大内存寻址能力为2^24 * 2字节 = 16MB。
五、论述题1. 论述微机系统中中断机制的重要性及其工作原理。
答案：中断机制是微机系统中实现多任务处理和快速响应外部事件的重要手段。
它允许CPU在执行程序的过程中，响应外部设备的请求或内部事件，暂时中断当前任务，转而去处理更高优先级的任务或事件。
微机原理期末试题及答案
微机原理期末试题及答案# 微机原理期末试题及答案## 一、选择题（每题2分，共20分）1. 微处理器中的ALU指的是：- A. 算术逻辑单元- B. 地址逻辑单元- C. 应用逻辑单元- D. 存储逻辑单元2. 以下哪个指令不属于CPU的基本操作指令？- A. 加法指令- B. 乘法指令- C. 取指令- D. 存储指令3. 在微机系统中，数据总线宽度决定了：- A. 内存容量- B. 地址总线宽度- C. 数据传输速度- D. 一次能传输的数据位数4. 微机系统的主存储器通常指的是：- A. ROM- B. RAM- C. 硬盘- D. 光盘5. 下列哪个不是微机系统的基本组成部分？- A. CPU- B. 主存储器- C. 输入设备- D. 打印机## 二、填空题（每空2分，共20分）6. 在微机系统中，CPU执行指令的过程通常分为四个阶段：取指令、_________、执行指令、_________。
7. 微机系统中的I/O设备通过_________与CPU进行通信。
8. 微机系统中，内存地址从0开始，地址范围通常是_________。
9. 微处理器的指令集是一组_________，定义了CPU可以执行的操作。
10. 微机系统中的中断机制允许_________在某些条件下暂停当前程序的执行，转而执行其他程序。
## 三、简答题（每题15分，共30分）11. 简述微机系统中的总线结构及其作用。
12. 解释微机系统中的DMA（直接存储器访问）机制，并说明其优点。
## 四、计算题（每题15分，共30分）13. 假设有一个8位微处理器，其ALU可以执行加法操作。
如果ALU的输入为01101000B和10101010B，请计算结果，并说明是否有溢出。
14. 给定一个微机系统的时钟频率为2GHz，计算其在一个周期内可以执行的最大指令数，如果每个指令需要4个时钟周期。
## 答案1. A2. D3. D4. B5. D6. 解码指令、写回结果7. I/O控制电路8. 从0到2^n-1（n为地址总线宽度）9. 指令格式和操作码10. 硬件设备或软件中断11. 微机系统的总线结构主要包括数据总线、地址总线和控制总线。
微机原理_期末考试题库与答案(含3套试卷)
微型计算机原理与接口技术综合测试题一一、单项选择题(下面题只有一个答案是正确的，选择正确答案填入空白处)1．8086CPU通过（1 ）控制线来区分是存储器访问，还是I/O访问，当CPU执行IN AL,DX 指令时，该信号线为（ 2 ）电平。
（1） A. M/ B. C. ALE D. N/(2) A. 高 B. 低 C. ECL D. CMOS2．n+1位有符号数x的补码表示范围为（）。
A. －2n < x < 2nB. －2n ≤ x ≤ 2n -1C. －2n -1 ≤ x ≤ 2n-1D. －2n < x ≤ 2n3．若要使寄存器AL中的高4位不变，低4位为0，所用指令为（）。
A. AND AL, 0FHB. AND AL, 0FOHC. OR AL, 0FHD. OR AL 0FOH4．下列MOV指令中，不正确的指令是（）。
A. MOV AX, BXB. MOV AX, [BX]C. MOV AX, CXD. MOV AX, [CX]5．中断指令INT 17H的中断服务程序的入口地址放在中断向量表地址（）开始的4个存贮单元内。
A. 00017HB. 00068HC. 0005CHD. 0005EH6．条件转移指令JNE的条件是（）。
A. CF=0B. CF=1C. ZF=0D. ZF=17. 在8086/8088 CPU中，一个最基本的总线读写周期由（1 ）时钟周期(T状态)组成，在T1状态，CPU往总线上发（2 ）信息。
⑴ A. 1个 B. 2个 C. 4个 D. 6个⑵ A. 数据 B . 地址 C. 状态 D. 其它8. 8086有两种工作模式, 最小模式的特点是（1 ）,最大模式的特点是（2 ）。
⑴ A. CPU提供全部控制信号 B. 由编程进行模式设定C. 不需要8286收发器D. 需要总线控制器8288⑵ A. M/ 引脚可直接引用 B. 由编程进行模式设定C. 需要总线控制器8288D. 适用于单一处理机系统9.在8086微机系统的RAM 存储单元器0000H:002CH开始依次存放23H，0FFH，00H，和0F0H四个字节，该向量对应的中断号是( )。

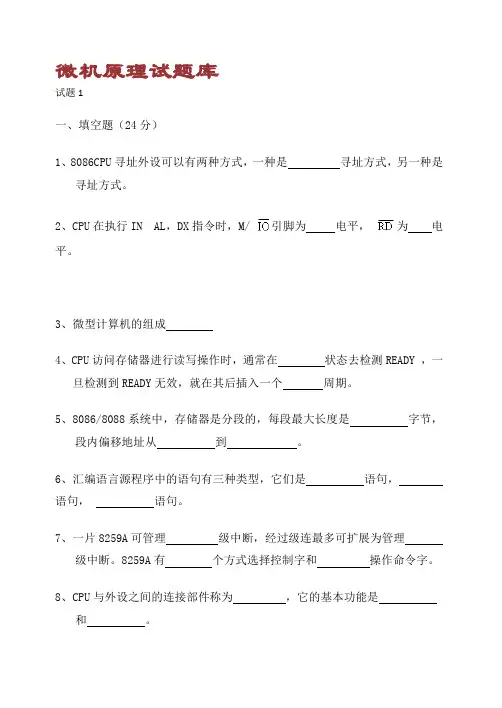

微机原理试题及答案1
微机原理试题库试题1一、填空题（24分）1、8086CPU寻址外设可以有两种方式，一种是寻址方式，另一种是寻址方式。
2、CPU在执行IN AL，DX指令时，M/引脚为电平，为电平。
3、微型计算机的组成4、CPU访问存储器进行读写操作时，通常在状态去检测READY ，一旦检测到READY无效，就在其后插入一个周期。
5、8086/8088系统中，存储器是分段的，每段最大长度是字节，段内偏移地址从到。
6、汇编语言源程序中的语句有三种类型，它们是语句，语句，语句。
7、一片8259A可管理级中断，经过级连最多可扩展为管理级中断。
8259A有个方式选择控制字和操作命令字。
8、CPU与外设之间的连接部件称为，它的基本功能是和。
9、数据的输入/输出指的是CPU与进行数据交换。
10、当8255A口工作在方式1输出时，A口输入信号联络线的名称是，输出信号联络线的名称是。
二、选择题（12分）1、设A=186，B=273Q，C=0BBH，它们之间的关系是。
A）A>B>C B）A<B<C C）A=B=C D）A<B=C2、8086CPU用ALE的下降沿将T1期间出现的信息锁存在外部地址锁存器中A) A0～A19 B) C) A和B D) D0～D153、下列四条指令中错误的是。
A）MOV AX，[SI] B）MOV AX，[BP+DI] C）MOV AX，[DI] D）MOV AX，[BP—DI]4、在8086/8088系统中，约定用于形成堆栈段数据物理地址的寄存器有。
A）SS，SP，BP B）SS，SP，BXC）DS，BX，BP D）DS，SP，BP5、.EXE文件产生在之后。
A）汇编 B）编辑 C）用软件转换 D）连接6、由2732芯片组成64KB的存储器，则需要块芯片和根片内地址线。
A）12 B）24 C）16 D）147、若8259A工作在优先级自动循环方式，则IRQ3的中断请求被响应并且服务完毕后，优先权最高的中断源是。
微机原理期末试题及答案
微机原理期末试题及答案一、选择题（每题2分，共20分）1. 在计算机系统中，CPU指的是：A. 中央处理器B. 存储器C. 输入设备D. 输出设备答案：A2. 下列哪个不是微机的组成部分？A. 总线B. 内存C. 硬盘D. 打印机答案：D3. 在计算机中，1KB的存储空间等于：A. 1024字节B. 1000字节C. 1024位D. 1000位答案：A4. 8086微处理器的地址总线宽度是：A. 16位B. 32位C. 24位D. 8位答案：A5. 下列哪个指令是用于数据传输的？A. MOVB. ADDC. SUBD. JMP答案：A二、简答题（每题10分，共30分）1. 简述冯·诺依曼计算机体系结构的主要特点。
答案：冯·诺依曼计算机体系结构的主要特点包括：程序存储、程序控制、指令和数据以同等地位存储在同一存储器中、顺序执行指令。
这种结构简化了计算机的设计，使得计算机能够自动、连续地执行程序。
2. 解释什么是指令周期，并简述其主要步骤。
答案：指令周期是CPU执行一条指令所需的全部时间，包括取指令、分析指令、执行指令等步骤。
在每个指令周期中，CPU首先从存储器中取出指令，然后对指令进行译码，最后执行指令所指定的操作。
3. 描述微机总线的基本功能。
答案：微机总线是连接CPU、内存、输入输出设备等组件的通信线路，其基本功能包括数据传输、地址传输和控制信号传输。
数据总线用于在CPU和存储器或输入输出设备之间传输数据；地址总线用于指定数据传输的目标地址；控制总线则用于传输控制信号，如读写信号、中断请求等。
三、计算题（每题15分，共30分）1. 假设一个计算机系统使用16位地址总线，计算该系统的最大内存容量。
答案：使用16位地址总线，意味着可以寻址2^16个不同的内存单元。
如果每个内存单元存储1字节，则最大内存容量为2^16字节，即65536字节，或64KB。
2. 给定一个二进制数10110110，请计算其二进制补码。

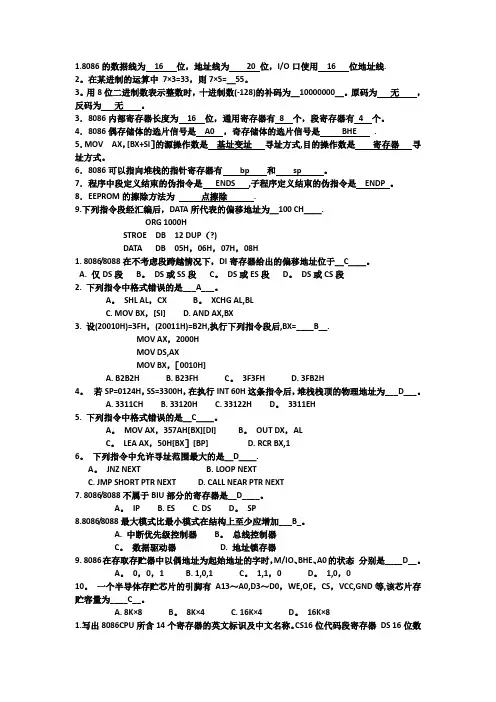

微机原理期末考试试题及答案
1.8086的数据线为16 位，地址线为20 位，I/O口使用16 位地址线.2。
在某进制的运算中7×3=33，则7×5=＿55。
3。
用8位二进制数表示整数时，十进制数(-128)的补码为＿10000000＿。
原码为无，反码为无。
3．8086内部寄存器长度为16 位，通用寄存器有8 个，段寄存器有4 个。
4．8086偶存储体的选片信号是A0 ，奇存储体的选片信号是BHE .5．MOV AX，[BX+SI］的源操作数是基址变址寻址方式,目的操作数是寄存器寻址方式。
6．8086可以指向堆栈的指针寄存器有bp 和sp 。
7．程序中段定义结束的伪指令是ENDS ,子程序定义结束的伪指令是ENDP 。
8．EEPROM的擦除方法为点擦除.9.下列指令段经汇编后，DATA所代表的偏移地址为＿100 CH＿＿.ORG 1000HSTROE DB 12 DUP（?)DATA DB 05H，06H，07H，08H1. 8086/8088在不考虑段跨越情况下，DI寄存器给出的偏移地址位于＿C＿＿。
A. 仅DS段B。
DS或SS段C。
DS或ES段D。
DS或CS段2. 下列指令中格式错误的是___A___。
A。
SHL AL，CX B。
XCHG AL,BLC. MOV BX，[SI]D. AND AX,BX3. 设(20010H)=3FH，(20011H)=B2H,执行下列指令段后,BX=____B__.MOV AX，2000HMOV DS,AXMOV BX，［0010H]A. B2B2HB. B23FH C。
3F3FH D. 3FB2H4。
若SP=0124H，SS=3300H，在执行INT 60H这条指令后，堆栈栈顶的物理地址为___D___。
A. 3311CHB. 33120HC. 33122H D。
3311EH5. 下列指令中格式错误的是＿C＿＿。
A。
MOV AX，357AH[BX][DI] B。
OUT DX，ALC。
微机原理复习题（附答案）
微机原理复习题（附答案）一．名词解释1.算术逻辑部件（ALU）(P4)答：cpu内部的算数逻辑部件也叫运算器，是专门用来处理各种数据信息的，它可以进行加、减、乘、除算术运算和与、或、非、异或等逻辑运算。
2.控制器(P5)答：是CPU的控制中心3.字长(P9)答：是cpu同时能处理的数据位数，也称数据宽度。
字长越长，计算能力越高，速度越快。
4.主频(P9)答：Cpu的时钟频率，和cpu的运算速度密切相关，主频越高，运算速度越快。
5.偶校验(P11)答：运算结果的低八位中所含的1的个数为偶数，则PF为1。
6.奇校验(P11)答：运算结果的低八位中所含的1的个数为奇数，则PF为0。
7.总线周期(P12)答：在取指令和传送数据时，CPU总线接口部件占用的时间。
8.最小模式(P13)答：在系统中只有一个微处理器9.中断向量(P27)答：中断处理子程序的入口地址，每个中断类型对应一个中断向量。
10.非屏蔽中断（NMI）(P28)答：从引脚NMI进入的中断，它不受中断允许标志IF的影响。
11.可屏蔽中断（INTR）(P28)答：从引脚INTR进入的中断，它受中断允许标志IF的影响。
12.基址(P77)答：任何通用寄存器都可以作为基址寄存器，即其内容为基址。
注意，这里的基址不是段基址，而只是一个延续下来的习惯叫法，实际上是指有效地址的一个基础量。
13.直接寻址(P77)答：数据在存储器中，有效地址由指令直接给出。
默认段地址寄存器DS。
直接寻址是对存储器访问时可采用的最简单的方式。
14.指令性语句(P127)答：一条指令，在汇编的过程中会产生对应的目标代码。
如：ADD AL，BL和MOV AX，1000都是指令性语句。
15.指示性语句（伪指令）(P127)答：伪指令，为汇编程序提供某些信息，让汇编程序在汇编过程中执行某些特定的功能。
16.接口技术(P177)答：接口按功能分为两类：一类是使CPU正常工作所需要的辅助电路，通过这些辅助电路，使CPU得到时钟信号或接收外部的多个中断请求等；另一类是输入/输出接口，利用这些接口，CPU可接收外部设备送来的信息或发送给外设。
微机原理复习题及答案
微机原理复习题及答案一、选择题1. 微处理器中的寄存器主要用于存储什么？A. 指令B. 数据C. 地址D. 程序答案：B2. 在微机系统中，总线分为哪几种类型？A. 数据总线B. 地址总线C. 控制总线D. 所有以上答案：D3. 微机系统中，CPU的主要功能是什么？A. 存储数据B. 执行程序C. 管理内存D. 显示图像答案：B4. 在微机系统中，RAM和ROM的区别是什么？A. RAM是只读存储器，ROM是随机存取存储器B. RAM是随机存取存储器，ROM是只读存储器C. RAM和ROM都是随机存取存储器D. RAM和ROM都是只读存储器答案：B5. 微机系统中的I/O设备指的是什么？A. 输入/输出设备B. 内部/外部设备C. 集成电路/操作系统设备D. 接口/操作系统设备答案：A二、填空题6. 微机系统中的CPU由______和______组成。
答案：算术逻辑单元（ALU）；控制单元（CU）7. 微机系统中的______用于存储正在执行的指令。
答案：指令寄存器（IR）8. 微机系统中的______用于存储当前正在处理的数据。
答案：累加器（ACC）9. 在微机系统中，______是用于存储指令和数据的设备。
答案：内存10. 微机系统中的______是用于输入输出数据的设备。
答案：外部设备三、简答题11. 简述微机系统中的指令周期包括哪些步骤？答案：指令周期通常包括取指令、分析指令、执行指令和写回结果四个步骤。
12. 描述微机系统中的中断系统的作用。
答案：中断系统允许微机在执行程序的过程中，响应并处理外部或内部的突发事件，提高了系统的响应能力和效率。
四、计算题13. 假设一个微机系统有16位地址总线和8位数据总线，请计算该系统的最大内存容量。
答案：最大内存容量 = 2^地址总线位数 * 数据总线位数 = 2^16 * 2^8 = 65536 * 256 = 16777216字节，即16MB。
五、论述题14. 论述微机系统中的流水线技术及其优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题：1、(1101001.101)2= DA (69.625)10B (1101001.101) BCDC (69.5)16D (1.0)BCD2、若X=-1110110，则[X]原= （1）B，[X]补= （2）C， [-X/2]补= D（3）。
（1） A 01110110 B C D（2） A 01110110 B 00001010 C D（3） A 00010101 B C D 001110113、已知CS=1000H ，DS=4000H ，ES=2000H ，BX=0250H，SI=0382H，8086/8088指令MOV AX，[BX+SI]中源操作数的寻址方式是D（1），目标操作数的寻址方式是（2）A。
CPU执行该指令时，应从内存中物理地址为B（3）的字单元中取出数据。
（1） A 寄存器间址方式 B 基址寻址方式 C 变址寻址方式D 基址加变址寻址方式（2）A 寄存器寻址方式 B 寄存器间址方式C 基址寻址方式 D 变址寻址方式(3) A 205D2H B 405D2H C 20632H D 40632 H4、若8088 CPU 的寄存器AL和BL中分别存放了9AH和7DH 两个数，当CPU执行ADD AL, BL 指令操作后，状态寄存器FR的标志位CF、OF、ZF、SF分别为C（1），AL和BL的内容分别为（2）D。
（1）A 0、0、0、0 B 1、0、1、0 C 1、0、0、0 D 0、1、1、0 （2）A 117H和7DH B 117H和9AH C 17H和9AH D 17H和7DH5、8253外接频率为1MHZ的时钟信号，若控制字设置为74H，则8253将工作于D（1），当写入计数器的16位计数初值为7000H时，可定时的时间为B（2）。
(1)A 计数通道0的方式1，按二进制计数B 计数通道0的方式2，按二进制计数C 计数通道1的方式2，按BCD码计数D 计数通道1的方式2，按二进制计数（2）A 7msB 28.672msC 70msD286.72ms8253 控制字SC1 SC0 RL1 RL0 M2 M1 M0 BCD0 0 通道0 0 0 计数器锁存0 0 0 方式0 0 二进制计数0 1 通道1 0 1 读/写低字节0 0 1方式1 1 BCD码计数1 0 通道2 1 0 读/写高字节0 1 0方式21 1 先读/写低字节0 1 1方式3后读/写高字节 1 0 0方式41 0 1方式56、某80X86微处理器有16条数据线，24条地址线，由该处理器组成的微机系统的最大内存容量为（1）D，该微机被称为（2）B。
(1) A 216×2字节 B 216×1字节C224×16位D224×8位(2) A 8位机 B 16位机 C 24位机 D 32位机7、在8086/8088的中断中，只有（1）B需要外部硬件提供中断类型码，中断类型码是在（2）C通过（3）A送给CPU的。
（1）A 外部中断 B 可屏蔽中断 C 非屏蔽中断 D 内部中断（2）A 中断请求周期 B 第一个中断响应周期 C 第二个中断响应周期 D存储器读周期（3） A 数据总线 B 地址总线 C 控制总线 DA+B8、下图是一微机系统采用一片8259A构成的中断系统，若8259A设置为全嵌套、非缓冲、非自动中断结束等方式，并ICW2初始化设置为28H，当定时器和串口同时产生中断请求时，则CPU响应中断将从（1）C 存储单元中取得中断服务程序入口地址。
在中断服务结束前（IRET指令前）必须将中断结束命令写入8259A的C（2）。
（1） AB2H-B5H B 112H-115H C A0H-A3H D A0-A7H（2） A ICW1 B OCW1 C OCW2 D OCW3二、填空题：1、8086CPU 有20条地址线，以8086 CPU为核心的微型机的存储器容量最大可达1MB。
整个存储器可分为奇地址存储体和偶地址存储体，它们的容量均为512KB。
2、8086/8088系统的栈区设置在堆栈段中。
一个栈区的最大容量可达64KB，若CS=2000H，DS= 2000H，SS=1500H，SP= 1500H，AX= 0F68H，当执行指令 PUSH AX 后，其栈顶的物理地址为164FEH，其单元中内容为68H。
3、8086/8088系统的存储器地址有逻辑地址和物理地址，逻辑地址是指段基地址和偏移地址，物理地址由20 位二进制数组成，它的计算公式为 PA= 段基地址*16 + 偏移地址。
4、一般CPU和外设之间传送数据的方式有无条件传送、查询传送、中断传送和直接数据通道传送四种，CPU访问外设接口可有两种编址方式：端口独立编址方式和与存储器统一编址；一般8086/8088 系统采用端口独立编址方式，当将数据写入外设接口时应采用OUT指令。
5、中断是的过程。
8086/8088中断系统最多允许有256个中断源，在内存物理地址为00000H—00FFFH内建立了一个中断向量表，所谓中断向量是指中断服务程序入口地址。
6、若CS=1000H, SS=2000H, DS=ES=3000H, BX=0500H, BP=0200H,IP=1500H ,则CPU要取的当前指令在代码段逻辑段中，其物理地址为11500H，该逻辑段的长度为64KB 。
7、串行通信接口的作用是实现串行到并行和并行到串行的转换。
若一个串行接口设置为7位数据位、1位终止位和无校验位的异步通信传送方式，当传送7位二进制数5BH时，串口发送的帧格式为0。
三、分析以下以8088为 CPU的最小模式系统，回答以下问题。
1、简要说明系统中各组成部分的作用。
(6分)2、若系统要求配置10KB的存储器，，其中4KBROM类存储器和6KBRAM 类存储器，ROM的地址从18000H开始，RAM地址在ROM后连续。
如果采用4KBROM芯片和 2KBRAM芯片，试写出各芯片的地址范围。
(6分)1、系统由8088CPU、存储器、I/O接口、8282地址锁存器、8284时钟发生器、8286总线驱动器等组成。
8088CPU 是系统控制指挥中心，所有指令的执行、读写存储器和输入输出接口、系统的功能操作都是由CPU完成的；存储器存放CPU执行的指令程序和系统运行过程中的数据；I/O接口连接CPU和外部输入输出设备，保证它们之间数据传送；8282地址锁存器把8088CPU AD0-AD7、AD16/S3-AD19/S6 分时复用线输出的地址信号锁存；8284主要为8088CPU提供工作时钟信号；8286总线驱动器增强cpu数据线的负载能力。
2、采用1片ROM芯片和3片RAM芯片。
ROM芯片地址范围为： 18000H - 18FFFH#1 RAM 芯片地址范围为: 19000H – 197FFH#2 RAM 芯片地址范围为：19800H – 19FFFH#3 RAM 芯片地址范围为：1A000H – 1A7FFH四、以下为8088系统中以8255A 为输入设备和输出设备的查询方式接口电路的部分硬件图。
（18分）1、试述8088CPU和输入设备进行数据传送的工作过程。
（6分）输入设备要将数据传送给CPU时，先将数据输出给8255A的PA0-PA7，然后通过ACK 端输出脉冲信号将数据锁存于锁存器，同时将触发器置1。
而CPU要不断查询设备的状态，执行读8255A C口操作，判断从C口读入数据的D1位是1还是0，若为0表示设备未准备好，则等待后再查询；若为1表示设备已将数据送出， CPU 从8255A的 A口读入数据，然后通过PC 6输出负脉冲将状态触发器清0。
之后重复以上的操作，周而复始。
2、以下是8088CPU将存于以BLOCK为首址的内存单元区域中100个数据依次传送给输出设备的程序段，请在划线处填入内容。
BLOCK DB a1,a2,……a100COUNT EQU $-BLOCKSTART: LEA SI, BLOCK ；置数据单元首址指针MOV CX , COUNTMOV DX, 383H；8255A初始化设置MOV AL, 91HOUT DX, ALMOV DX, 383H；置PC7为低电平MOV AL, 0EHOUT DX, ALAGAIN: MOV DX, 382H；查询输出设备状态IN AL, DXTEST AL, 04HJNZ AGAINMOV AL, [SI] ；取数据传送给输出设备INC SIMOV DX, 381HOUT DX, ALMOV DX, 383H ；置PC7产生高电平MOV AL, 0FHOUT DX, ALNOPNOPMOV AL, 0EH；置PC7为低电平OUT DX, ALLOOP AGAINRET8255A方式控制字 8255A C口复位/置位控制字1 D6 D5 D4 D3 D2 D1 D0 0 0 0 0 D3 D2 D1 D0A口方式00 方式0 A口C口下半口01 方式1 0 输出0 输出PC0 0复位1×方式2 1 输入 1 输入001 PC1 1 置位B口010 PC2C口上半口B口方式0 输出∶∶0 输出0 方式0 1 输入111 PC71 输入 1 方式1五、分析以下汇编语言源程序，根据要求在划线处填上适当内容: DATA SEGMENT AT 2000HORG 0100HTABLE DB 66，76，87，89, 96, 79, 64, 62, 57, 49, 85, 75, 60, 77, 58 COUNT EQU $-TABLENUM1 DB0NUM2 DB0NUM3 DB 0DATA ENDSSTACK SEGMENT PARA STACK 'STACK'TOP DB 100 DUP(?)STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA， SS：STACKMAIN : MOV AX，DATAMOV DS，AXMOV SI，OFFSET TABLEMOV CX，COUNTLOP1: MOV AL, [SI]CMP AL, 85JA HIGHCMP AL, 70JBE LOWINC NUM2JMP NEXTHIGH: INC NUM1JMP NEXTLOW: INC NUM3NEXT: INC SILOOP LOP1MOV AH, 4CHINT 21HCODE ENDSEND MAIN(1) 画出数据段中数据定义语句实现的内存分配图。
(2) 执行程序后，结果为：OFFSET TABLE = 0100H，SEGMENT NUM2 = 2000H ,AL= 58 (3AH) , DS= 2000H , CX= 0 ,(20106H)= 64 (40H) , (2010FH)= 03H ,(20111H)= 07H ,六、（10分）程序设计：在以BLOCK为首址的内存区域中，存放着一组无符号的字节数据，数据个数存于COUNT单元中，试编制程序段从中找出最大数和最小数，并分别存放于MAX和MIN单元中。
