显微镜的重要光学技术参数

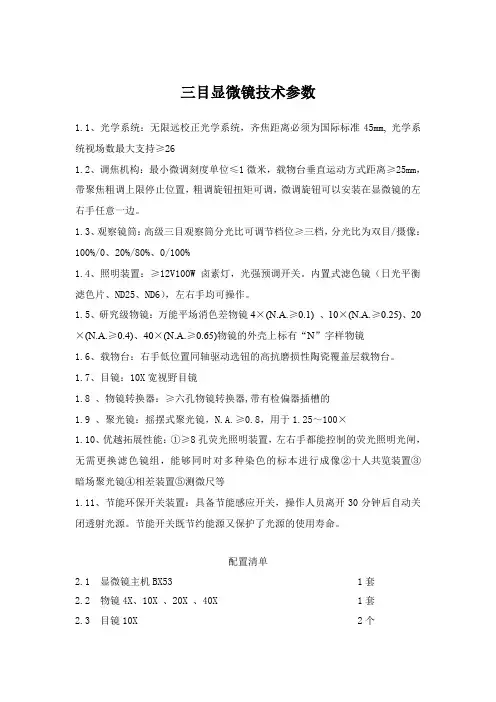

三目显微镜技术参数
三目显微镜技术参数
1.1、光学系统：无限远校正光学系统，齐焦距离必须为国际标准45mm,光学系统视场数最大支持≥26
1.2、调焦机构：最小微调刻度单位≤1微米，载物台垂直运动方式距离≥25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，微调旋钮可以安装在显微镜的左右手任意一边。
1.3、观察镜筒：高级三目观察筒分光比可调节档位≥三档，分光比为双目/摄像：100%/0、20%/80%、0/100%
1.4、照明装置：≥12V100W卤素灯，光强预调开关。
内置式滤色镜（日光平衡滤色片、ND25、ND6），左右手均可操作。
1.5、研究级物镜：万能平场消色差物镜4×(N.A.≥0.1) 、10×(N.A.≥0.25)、20×(N.A.≥0.4)、40×(N.A.≥0.65)物镜的外壳上标有“N”字样物镜
1.6、载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。
1.7、目镜：10X宽视野目镜
1.8 、物镜转换器：≥六孔物镜转换器,带有检偏器插槽的
1.9 、聚光镜：摇摆式聚光镜，N.A.≥0.8，用于1.25～100×
1.10、优越拓展性能：①≥8孔荧光照明装置，左右手都能控制的荧光照明光闸，无需更换滤色镜组，能够同时对多种染色的标本进行成像②十人共览装置③暗场聚光镜④相差装置⑤测微尺等
1.11、节能环保开关装置：具备节能感应开关，操作人员离开30分钟后自动关闭透射光源。
节能开关既节约能源又保护了光源的使用寿命。
配置清单
2.1 显微镜主机BX53 1套
2.2 物镜4X、10X 、20X 、40X 1套
2.3 目镜10X 2个。
眼科手术显微镜技术参数
眼科手术显微镜技术参数
1.放大倍率：眼科手术显微镜的放大倍率通常在4x到40x之间可调节。
放大倍率越高，医生可以看到更细微的结构，但同时视野也会减小。
2.镜头系统：眼科手术显微镜通常配备有多个镜头，包括高倍率目镜
和器械镜。
高倍率目镜用于提供高放大倍率的图像，而器械镜则用于引导
手术工具的位置并提供更广阔的视野。
3.照明系统：眼科手术显微镜通常配备有独立的照明系统，用于提供
良好的照明和对比度。
照明系统通常包括冷光源，并通过光导纤维传递光
线到手术区域。
一些高级系统还可能包括可调节的照明强度和颜色温度。
4.三维观察系统：一些先进的眼科手术显微镜还配备有三维观察系统，能够提供更逼真的图像效果。
通过立体视觉，医生可以更准确地判断深度
和距离，从而提高手术的安全性和准确性。
5.显微镜移动系统：眼科手术显微镜通常配备有可调节和灵活的移动
系统，以便医生能够轻松定位和调整显微镜的位置和角度。
这些移动系统
通常包括可调节的高度、俯仰和侧倾角度，以适应不同手术需求和医生的
舒适度。
6.视频和图像处理系统：一些眼科手术显微镜还配备有视频和图像处
理系统，可以将手术中的图像实时传输到显示屏上，以便其他医生或学生
观看和学习。
这些系统还可以捕捉和存储高分辨率的图像和视频，以供后
续分析和研究。
总结起来，眼科手术显微镜的技术参数包括放大倍率、镜头系统、照
明系统、三维观察系统、显微镜移动系统和视频图像处理系统。
这些参数
的不同组合和功能可以满足医生在眼科手术中的不同需求，并提供更准确、安全和舒适的手术环境。
显微镜物镜的五个基本参数
显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。
数值孔径又叫镜口率，简写为NA。
它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。
数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。
其数值大小分别标在物镜和聚光镜的外壳上。
孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。
孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。
显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n 值。
基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。
数值孔径最大值为，这个数值在理论上和技术上都达到了极限。
目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA 值可大于。
与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。
与物镜的放大倍数，工作距离，景深有直接关系。
一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。
容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。
二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。
显微镜技术参数
包一：01研究级正置显微镜、02倒置显微镜、03倒置荧光显微镜技术参数01、研究级正置显微镜技术参数用途：可观察普通染色的切片，用于研究工作。
1．工作条件1.1在电源220V（ 10%）/50Hz、气温-5℃～40℃和相对湿度85%以下的环境条件下运行。
1.2配置符合中国有关标准要求的插头，或提供适当的转换插座。
2．主要技术指标2.1研究级正置显微镜2.1.1研究级正置显微镜，可作明场的观察*2.1.2光学系统：UIS2无限远校正光学系统，齐焦距离必须为国际标准45mm2.1.3调焦：载物台垂直运动方式距离不小于25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，最小微调刻度单位≤1微米2.1.4观察镜筒：宽视野三目镜筒，倾角为30°*2.1.5照明装置：内装式透射光柯勒照明器，6V30W卤素灯，光量预调开关，光强度发光二极管指示灯，日光平衡滤色片*2.1.6物镜：平场消色差物镜4X（N.A.≥0.1，W.D.≥18.5）10X（N.A.≥0.25，W.D.≥10.6）20X（N.A.≥0.4，W.D.≥1.2spring）40X（N.A.≥0.65，W.D.≥0.6spring）100X（N.A.≥ 1.25，W.D.≥0.15spring）2.1.7载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。
*2.1.8目镜：10X宽视野目镜，视野数≥22；*2.1.9物镜转换器：≥5孔物镜转换器*2.1.10聚光镜：摇摆式聚光镜，N.A.≥0.902、倒置显微镜技术参数用途：普通培养瓶、培养皿中活细胞观察。
1、工作条件1.1在电源220V（±10%）/50Hz、气温-5℃～40℃和相对湿度85%的环境条件下运行。
2、主要技术指标2.1倒置相差显微镜*2.1.1光学系统：UIS2无限远校正光学系统，齐焦距离为国际标准45mm。
2.1.2调焦：通过物镜转盘的上下移动进行调焦（载物台高度固定）。
3_生物显微镜Scope.A1-技术参数及配置(1)(1)
显微镜Scope.A1技术参数1.光学系统：IC2S无限远色差反差双重校正光学系统，45mm国际标准物镜齐焦距离。
2.调焦：谐波齿轮精细同轴粗微调焦机构，内置免调节防下滑机构，不使用易损坏的外调节松紧调节环，调焦行程25mm，可设置调焦上限。
3.明场照明装置：3.1内置透射光科勒照明器，12V 50W卤素灯；3.2带杯罩式反射光收集器；3.3集成式双侧单手亮度调整转盘，可在调焦时方便同时调整光源亮度；3.4集成式减光片转轮和0.25/0.06/0.015减光片；3.5带白平衡滤色片。
4.载物台：高抗磨损性圆角、无槽金属阳极化处理载物台，带控制手柄。
5.观察镜筒：5.1超宽视野三目镜筒，视场数≥23mm，倾角30度。
5.2**目镜筒360度自由旋转、上下自由翻转，实现40mm观察高度调节5.3瞳距48-75mm可调6.目镜6.1*10倍超宽视野目镜，高眼点设计，视场数≥23mm6.2*两个目镜均具有屈光度校正功能7.物镜：针对正置显微镜应用优化的高分辨率、高透过率物镜7.1 平场消色差物镜2.5×，数值孔径：NA≥0.07；7.2 平场消色差物镜5×，数值孔径：NA≥0.15；7.3 平场消色差物镜10×，数值孔径：NA≥0.25;7.4 平场消色差物镜20×，数值孔径：NA≥0.45;7.5 平场消色差物镜40×，数值孔径：NA≥0.65；7.6 平场消色差物镜100×，数值孔径：NA≥1.25；物镜转换器：6位物镜转盘，一体化设计，增强光路稳定；国际标准的M27物镜接口，具有齐焦功能。
3.3**聚光镜：非摆动式高分辨率多功能聚光镜：NA≥0.9/1.25。
在5x物镜观察下，无需摆动操作；带科勒照明调整后锁定装置。
配置清单：。
显微镜光学参数
显微镜光学参数
显微镜的光学参数主要包括以下几个：
1.放大率：显微镜的放大率是指显微镜成像时，图像尺寸与实物尺寸之间的比例关系。
放大率越大，观察的物体越清晰，但同时视场范围会减小。
2.数值孔径：数值孔径（NA）是物镜和聚光镜的主要技术参数，它反映了显微镜的透光能力和成像质量。
数值孔径越大，透光能力越强，成像质量越好。
3.分辨率：分辨率是指显微镜能够分辨的最小细节大小。
它受到光源强度、物镜镜头的质量和数值孔径等因素的影响。
4.焦深：焦深是指显微镜成像时，焦点附近的清晰范围。
焦深越小，成像的清晰度越高。
5.视场直径：视场直径是指显微镜观察时，能够看到的最大直径范围。
视场直径越大，观察的范围越广。
6.覆盖差：覆盖差是指显微镜成像时，图像的清晰度和对比度。
覆盖差越大，图像越清晰，对比度越高。
7.工作距离：工作距离是指显微镜物镜与被观察物体之间的距离。
工作距离越长，观察的物体越远，但同时成像的清晰度可能会降低。
8.机械筒长：机械筒长是指显微镜的整个光学系统从物镜到目镜的距离。
机械筒长越长，成像的清晰度可能会提高，但同时显微镜的体积和重量也会增加。
孔径角
第三章显微镜的重要光学技术参数在镜检时，人们总是希望能清晰而明亮的理想图象，这就需要显微镜的各项光学技术参数达到一定的标准，并且要求在使用时，必须根据镜检的目的和实际情况来协调各参数的关系。
只有这样，才能充分发挥显微镜应有的性能，得到满意的镜检效果。
显微镜的光学技术参数包括：数值孔径、分辨率、放大率、焦深、视场宽度、覆盖差、工作距离等等。
这些参数并不都是越高越好，它们之间是相互联系又相互制约的，在使用时，应根据镜检的目的和实际情况来协调参数间的关系，但应以保证分辨率为准。
一．数值孔径数值孔径简写NA，数值孔径是物镜和聚光镜的主要技术参数，是判断两者（尤其对物镜而言）性能高低的重要标志。
其数值的大小，分别标科在物镜和聚光镜的外壳上。
数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（h）和孔径角（u）半数的正玄之乘积。
用公式表示如下：NA=hsinu/2孔径角又称"镜口角"，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。
孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。
显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质的折射率h值。
基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率h值大于一，NA值就能大于一。
数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。
目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66,所以NA值可大于1.4。
α这里必须指出，为了充分发挥物镜数值孔径的作用，在观察时，聚光镜的NA值应等于或略大于物镜的NA值，数值孔径与其他技术参数有着密切的关系，它几乎决定和影响着其他各项技术参数。
它与分辨率成正比，与放大率成正比，与焦深成反比，NA值增大，视场宽度与工作距离都会相应地变小。
二．分辨率分辨率又称"鉴别率"，"解像力"。
是衡量显微镜性能的又一个重要技术参数。
第一章 显微镜发展历史与主要技术参数
代表性的显微镜有：
Ladd的学生显微镜:这个显微镜由英国人WilliamLadd在1864年制造。它采用 了当时最先进的齿轮调焦装置（这一装置在今天仍然被大多数光学显微镜所使
用）。这个显微镜的镜臂上多出了一个在前几个世纪的显微镜上都看不到的东
西----聚光镜。聚光镜的出现对显微科学的发展起到了重要的作用。因为聚光镜 是后来的一些新型显微镜的重要结构之一。
物体时，可以使其放大成像。后来逐渐对球形玻璃表面能使物体放大成像的规律有了
认识。至于凸透镜是什么时候发明的，可能已经无法考证。
凸透镜——有的时候人们把它称为“放大镜”——能够聚焦太阳光，也能让你看到放 大后的物体，这是因为凸透镜能够把光线偏折，形成放大的虚像。单个凸透镜能够把
物体放大几十倍，这远远不足以让我们看清某些物体的细节。
光在通过显微镜的时候要发生衍射——简单的说，物体上的一个点在成像的
时候不会是一个点，而是一个衍射光斑。如果两个衍射光斑靠得太近，我们 就没法把它们分辨开来。显微镜的放大倍数再高也无济于事了。
1.分辨率：指显微镜在25厘米的明视距离处，能分辨出 标本上相互接近的两点间的最小距离的能力。 对于使用可见光作为光源的显微镜，它的分辨率极限是 0.2微米。任何小于0.2微米的结构都没法识别出来。
带自动照相机的光学显微镜
配有电脑设备的显微镜
光学显微镜的使用，使得人们用肉眼仅能够分辨 0.1mm的物体的极限被突破，达到了0.2um。但 是，这个厚度对于微观世界来说依然是很大的， 不能满足人们对于微观世界的进一步探索的渴望。
依据显微镜的成像原理，提高显微镜分辨率的途径之一就 是设法减小光的波长，或者用具有更短波长的电子束来代 替光。根据德布罗意的物质波理论，运动的电子具有波动 性，而且速度越快，它的“波长”就越短。如果能把电子 的速度加到足够高，并且汇聚它，就有可能用来放大物体。 1938年，德国工程师Max Knoll和Ernst Ruska制造出了 世界上第一台透射电子显微镜（TEM）。1952年，英国 工程师Charles Oatley制造出了第一台扫描电子显微镜 （SEM）。 电子显微镜是20世纪最重要的发明之一。由于电子的速 度可以加到很高，电子显微镜的分辨率可以达到纳米级 （10-9m）。很多在可见光下看不见的物体——例如病 毒——在电子显微镜下现出了原形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显微镜的重要光学技术参数
在镜检时，人们总是希望能清晰而明亮的理想图象，这就需要显微镜的各项光学技术参数达到一定的标准，并且要求在使用时，必须根据镜检的目的和实际情况来协调各参数的关系。
只有这样，才能充分发挥显微镜应有的性能，得到满意的镜检效果。
显微镜的光学技术参数包括：数值孔径、分辨率、放大率、焦深、视场宽度、覆盖差、工作距离等等。
这些参数并不都是越高越好，它们之间是相互联系又相互制约的，在使用时，应根据镜检的目的和实际情况来协调参数间的关系，但应以保证分辨率为准。
1．数值孔径
数值孔径简写NA，数值孔径是物镜和聚光镜的主要技术参数，是判断两者（尤其对物镜而言）性能高低的重要标志。
其数值的大小，分别标刻在物镜和聚光镜的外壳上。
数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（n）和孔径角（u）半数的正弦之乘积。
用公式表示如下：NA=nsinu/2
孔径角又称"镜口角"，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。
孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。
显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质的折射率n值。
基于这一原理，就产生了水浸物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。
数值孔径最大值为 1.4，这个数值在理论上和技术上都达到了极限。
目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66,所以NA值可大于1.4。
这里必须指出，为了充分发挥物镜数值孔径的作用，在观察时，聚光镜的NA值应等于或略大于物镜的NA值。
数值孔径与其他技术参数有着密切的关系，它几乎决定和影响着其他各项技术参数。
它与分辨率成正比，与放大率成正比，与焦深成反比，NA值增大，视场宽度与工作距离都会相应地变小。
2．分辨率
显微镜的分辨率是指能被显微镜清晰区分的两个物点的最小间距，又称"鉴别率"。
其计算公式是σ=λ/NA
式中σ为最小分辨距离；λ为光线的波长；NA为物镜的数值孔径。
可见物镜的分辨率是由物镜的NA值与照明光源的波长两个因素决定。
NA值越大，照明光线波长越短，则σ值越小，分辨率就越高。
要提高分辨率，即减小σ值，可采取以下措施
（1）降低波长λ值，使用短波长光源。
（2）增大介质n值以提高NA值（NA=nsinu/2）。
（3）增大孔径角u值以提高NA值。
（4）增加明暗反差。
3．放大率和有效放大率
由于经过物镜和目镜的两次放大，所以显微镜总的放大率Γ应该是物镜放大率β和目镜放大率Γ1的乘积：
Γ=βΓ1
显然，和放大镜相比，显微镜可以具有高得多的放大率，并且通过调换不同放大率的物镜和目镜，能够方便地改变显微镜的放大率。
放大率也是显微镜的重要参数，但也不能盲目相信放大率越高越好。
显微镜放大倍率的极限即有效放大倍率。
分辨率和放大倍率是两个不同的但又互有联系的概念。
有关系式：500NA<Γ<1000NA
当选用的物镜数值孔径不够大，即分辨率不够高时，显微镜不能分清物体的微细结构，此时即使过度地增大放大倍率，得到的也只能是一个轮廓虽大但细节不清的图像，称为无效放大倍率。
反之如果分辨率已满足要求而放大倍率不足，则显微镜虽已具备分辨的能力，但因图像太小而仍然不能被人眼清晰视见。
所以为了充分发挥显微镜的分辨能力，应使数值孔径与显微镜总放大倍率合理匹配。
4．焦深
焦深为焦点深度的简称，即在使用显微镜时，当焦点对准某一物体时，不仅位于该点平面上的各点都可以看清楚，而且在此平面的上下一定厚度内，也能看得清楚，这个清楚部分的厚度就是焦深。
焦深大, 可以看到被检物体的全层，而焦深小，则只能看到被检物体的一薄层，焦深与其他技术参数有以下关系：（1）焦深与总放大倍数及物镜的数值孔径成反比。
（2）焦深大，分辨率降低。
由于低倍物镜的景深较大，所以在低倍物镜照相时造成困难。
在显微照相时将详细介绍。
5．视场直径（Field Of View）
观察显微镜时，所看到的明亮的圆形范围叫视场，它的大小是由目镜里的视场光阑决定的。
视场直径也称视场宽度，是指在显微镜下看到的圆形视场内所能容纳被检物体的实际范围。
视场直径愈大，愈便于观察。
有公式F=FN/β
式中F: 视场直径，FN：视场数（Field Number, 简写为FN，标刻在目镜的镜筒外侧），β:物镜放大率。
由公式可看出：
（1）视场直径与视场数成正比。
（2）增大物镜的倍数，则视场直径减小。
因此，若在低倍镜下可以看到被检物体的全貌，而换成高倍物镜，就只能看到被检物体的很小一部份。
6．覆盖差
显微镜的光学系统也包括盖玻片在内。
由于盖玻片的厚度不标准，光线从盖玻片进入空气产生折射后的光路发生了改变，从而产生了相差，这就是覆盖差。
覆盖差的产生影响了显微镜的成响质量。
国际上规定，盖玻片的标准厚度为0.17mm，许可范围在0.16-0.18mm，在物镜的制造上已将此厚度范围的相差计算在内。
物镜外壳上标的0.17，即表明该物镜所要求的盖玻片的厚度。
7．工作距离WD
工作距离也叫物距，即指物镜前透镜的表面到被检物体之间的距离。
镜检时，被检物体应处在物镜的一倍至二倍焦距之间。
因此，它与焦距是两个概念，平时习惯所说的调焦，实际上是调节工作距离。
在物镜数值孔径一定的情况下，工作距离短孔径角则大。
数值孔径大的高倍物镜，其工作距离小。
