精选plc填空题资料
plc考试题及答案
plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。
答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。
答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。
答案：程序执行三、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描。
PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。
四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。
答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。
五、论述题1. 论述PLC在现代工业自动化中的重要性。
答案：PLC在现代工业自动化中扮演着核心角色。
它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。
PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。
此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。
PLC填空题(部分答案)
一、常用低压电器1.电器按工作电压等级可分成高压电器和低压电器，本课程学习的是低压电器。
2. 低压电器通常是指用于交流额定电压 1200V ，直流额定电压1500 及以下的电路中起通断保护和控制或调节作用的电器产品。
3.常用低压电器的文字符号和图形符号4.低压断路器具有过载保护、短路保护、自动失压、欠压保护功能。
5.时间继电器的符号及含义，动作特点通电延时型：线圈通电，瞬时触点，瞬时动作。
延时触点，延时动作。
线圈失电，所有触点瞬时复位。
断电延时性：线圈失电，瞬时触点，瞬时复位。
延时触点，延时复位。
线圈通电，所有触点瞬时动作。
6、试举出三种主令电器：_控制按钮____________、_____行程开关_________、___万能转换开关、主令控制器_____。
7、接触器选用时，其主触点的额定工作电压应___大于或等于 _负载电路的电压，主触点的额定工作电流应大于或等于负载电路的电流，吸引线圈的额定电压应与控制回路___电压相匹配 ___。
8、交直流接触器线圈的是有区别的，直流电磁铁的吸引线圈无(有/无)线圈骨架，交流电磁铁的吸引线圈铁心有(有/无)短路环。
9、电流继电器串联（串联或并联）在电路中，过电流继电器在电路正常工作时衔铁吸合（吸合或断开），欠电流继电器在电器正常工作时衔铁是吸合的。
10、三相笼型异步电动机降压的目的是减小启动电流，常用的降压起动方式有星-三角降压启动，定子绕组串电阻启动，自耦变压器降压起动。
11、星形—三角形降压起动适用于正常运行时为定子绕组接成三角形的接法的电动机，其起动电流为全压起动时的 1/3 ，起动转矩为全压起动时的 1/3 。
12、电气控制线路中都是利用按钮的自复作用和接触器的自锁作用，实现失压、欠压保护。
13、当要求甲接触器工作后方允许乙接触器工作时则在乙接触器线圈电路中串入甲接触器的常开触点。
二．PLC定义，特点，功能，硬件结构1.、PLC本质上是一台计算机，是专为工业环境环境应用而设计的。
plc测试题及答案大全
plc测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC的主要功能是什么？A. 温度控制B. 压力控制C. 逻辑控制D. 速度控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 电机C. 电磁阀D. 所有以上答案：D5. PLC的扫描周期通常包括哪些阶段？A. 输入采样B. 程序执行C. 输出刷新D. 所有以上答案：D二、填空题1. PLC的编程语言包括梯形图、______、布尔代数等。
答案：顺序功能图2. PLC的存储器分为______存储器和______存储器。
答案：系统；用户3. PLC的输入/输出模块通常使用______接口与外部设备连接。
答案：电气4. PLC的扫描周期中，______阶段是PLC从输入设备读取信息的过程。
答案：输入采样5. 在PLC程序中，______指令用于实现定时功能。
答案：TON三、简答题1. 简述PLC在工业自动化中的作用。
答案：PLC在工业自动化中主要负责逻辑控制、顺序控制、定时、计数等功能，通过接收输入信号，执行内部程序，输出控制信号，实现对工业设备的自动化控制。
2. 描述PLC的工作原理。
答案：PLC的工作原理基于程序存储执行原理，通过周期性地扫描输入设备状态，执行用户编写的程序，根据程序逻辑控制输出设备状态，实现对工业过程的控制。
结束语：以上是PLC测试题及答案大全，希望能够帮助大家更好地理解和掌握PLC的相关知识。
PLC高考模拟试题(填空、程序).

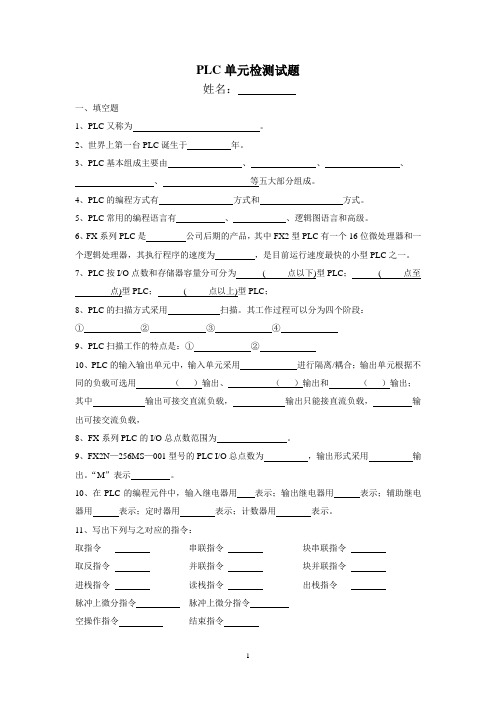

PLC单元检测试题姓名：一、填空题1、PLC又称为。
2、世界上第一台PLC诞生于年。
3、PLC基本组成主要由、、、、等五大部分组成。
4、PLC的编程方式有方式和方式。
5、PLC常用的编程语言有、、逻辑图语言和高级。
6、FX系列PLC是公司后期的产品，其中FX2型PLC有一个16位微处理器和一个逻辑处理器，其执行程序的速度为，是目前运行速度最快的小型PLC之一。
7、PLC按I/O点数和存储器容量分可分为( 点以下)型PLC；( 点至点)型PLC；( 点以上)型PLC；8、PLC的扫描方式采用扫描。
其工作过程可以分为四个阶段：①②③④9、PLC扫描工作的特点是：①②10、PLC的输入输出单元中，输入单元采用进行隔离/耦合；输出单元根据不同的负载可选用（）输出、（）输出和（）输出；其中输出可接交直流负载，输出只能接直流负载，输出可接交流负载，8、FX系列PLC的I/O总点数范围为。
9、FX2N—256MS—001型号的PLC I/O总点数为，输出形式采用输出。
“M”表示。
10、在PLC的编程元件中，输入继电器用表示；输出继电器用表示；辅助继电器用表示；定时器用表示；计数器用表示。
11、写出下列与之对应的指令：取指令串联指令块串联指令取反指令并联指令块并联指令进栈指令读栈指令出栈指令脉冲上微分指令脉冲上微分指令空操作指令结束指令二、下列梯形图为不规范的梯形图，请你更正，画出规范的梯形图。
①②③④⑤三、编程题（完成程序填空）1、2、3、121234、1215、1236、某磨床的冷却液滤清输送系统由3台电动机M1、M2、M3驱动，在控制上应满足下列要求：（1）M1、M2同时起动；（2）M1、M2起动后，M3才能起动；（3）停止后M3先停，隔2S后M1、M2才同时停止。
7、设计控制3台电动机M1、M2、M3的顺序起动和停止程序，控制要求是发出起动信号1S后M1起动，M1运行4S后M2起动，M2运行2S后，M3起动；发出停止信号1S后M3停止，M3停止2S后M2停止，M2停止4S后，M1停止。
PLC复习试题库及答案
第一章 PLC 的硬件与工作原理一、填空题1 、PLC 主要由 CPU 、 I/O 、储存器和通信模块等组成。
2、继电器的线圈“断电”时，其常开触点断开，常闭触点接通。
3 、外部输入电路接通时，对应的过程映像寄输入存器为 ON 状态，梯形图中后者的常开触点接通，常闭触点 _断开_。
4、若梯形图中输出 Q 的线圈“断电”，对应的过程映像输出寄存器为 OFF 状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载不工作。
5、手持式编程器可以为 PLC 编写语句表方式的程序。
6 、PLC 一般能 (能，不能)为外部传感器提供 24V 直流电源。
7 、PLC 的输出接口类型有继电器，晶闸管与场效应晶体管。
8 、PLC 的软件系统可分为系统程序和用户程序两大部分。
9 、按结构形式分类， PLC 可分为__整体_式和_模块_式两种。
10 、PLC 采用_循环扫描_工作方式，其过程可分为五个阶段： _ 自诊断检查__ ，通信处理，输入采样， _执行用户程序_和_输出改写_，称为一个扫描周期。
11、将编程器内编写的程序写入 PLC 时， PLC 必须处在_STOP_模式。
二、简答题1、在复杂的电气控制中，采用 PLC 控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3 、PLC 控制系统与传统的继电器控制系统有何区别？4、PLC 数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述 PLC 的扫描工作过程。
6、为什么 PLC 中软继电器的触点可无数次使用？7 、PLC 按 I/O 点数和结构形式可分为几类？8 、PLC 执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1 、PLC 的输入电路均采用光电耦合隔离方式。
(×)2 、CPU224 型 PLC 本机 I/O 点数为 14/10 。
plc实验试题及答案
plc实验试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，输入继电器的英文缩写是：A. I/OB. I/RC. O/RD. I/P答案：B3. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程性C. 可扩展性D. 低价格答案：D二、填空题1. PLC的编程语言包括______、______和结构化文本等。
答案：梯形图、功能块图2. PLC的输出接口可以连接到各种类型的执行元件，如______、______和电磁阀等。
答案：继电器、接触器三、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理是，通过编程语言编写的程序存储在PLC的内存中，当PLC接收到输入信号时，它会根据程序逻辑执行相应的输出动作，从而控制外部设备。
2. PLC在自动化生产线中扮演什么角色？答案：PLC在自动化生产线中扮演控制中心的角色，它负责接收传感器等输入设备的信息，根据预设的程序逻辑处理这些信息，并输出控制信号给执行元件，以实现对生产线的精确控制。
四、编程题1. 编写一个PLC程序，实现当按钮S1按下时，继电器K1闭合，当按钮S2按下时，继电器K1断开。
答案：(1) LD S1OUT K1(2) LD S2OUT K1/OFF五、案例分析题1. 某工厂的生产线需要实现自动控制，要求当生产线上的传感器检测到产品时，启动传送带，传送带运行一段时间后，自动停止。
请描述如何使用PLC实现这一控制逻辑。
答案：首先，将传感器的输出信号连接到PLC的输入接口。
在PLC 程序中，编写一个逻辑，当传感器检测到产品时，输出信号触发传送带启动的继电器闭合。
同时，设置一个定时器，当传送带运行到设定的时间后，定时器动作，输出信号使传送带停止的继电器闭合。
PLC题库(填空题)
填空题1、热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。
2、接触器按其线圈通过电流的种类，可分为接触器和接触器。
3 、PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三个阶段。
4、时间继电器的延时类型有和两大类。
5、要实现电动机的多地控制，应把所有的启动按钮连接，所有的停止按钮连接。
6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。
7、电气系统图一般有3 种：、电气元件布置图和。
8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。
9、热继电器在使用时，其热元件应串接在 _______中，触点应接在________中。
10、在编程中PLC 的软继电器的常开触点或常闭触点可以次引用。
11 、触点系统包括和，其中辅助触点有触点和触点。
12、低压电器常用的灭弧方法有、和。
13 、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是 .14、电气控制图一般有三种：图、图和图。
15、电气原理图一般分为和两部分。
16、控制电路的保护环节有保护、保护及保护。
其中接触器KM可以实现保护；热继电器FR 用来实现保护，熔断器FU 用来实现保护。
17、互锁可以分为互锁和互锁。
其中由接触器KM1 和 KM2 常闭触点实现的互锁称为互锁，由复合按钮SB2 和 SB3 实现的互锁称为互锁。
18 、 PLC 的软件系统包括程序和程序，其中用户程序是由编制的。
19、 PLC 的工作状态有和两种基本工作状态。
20、 PLC 的工作方式可概括为。
21、 用于并联触点块串联操作的指令是 ，用于串联触点块并联操作的指令。
22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令。
23 、 定 时 器 按 照 工 作 方 式 可 分 为。
、和25、顺序功能图的三要素是、 和。
26、步进顺控指令系统提供了 、 和 三条指令。
(完整word版)plc复习与练习题(附答案)
工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。
2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。
3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。
4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。
5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。
6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和0 。
7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。
8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。
9、速度继电器常用于笼型异步电动机的反接制动控制电路中。
10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。
11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为ON ，其常开触点接通。
12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。
当前值大于等于设定值时，其常开触点闭合。
13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。
14、字节是PLC中数据运算和存储的基本单位，一个字节由8 个位（Bit）组成，两个字节构成一个字。
15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。
16、位置开关是一种根据运动部件的行程位置而切换电路的电器。
17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。
18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。
19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。
20、可编程序控制器主要由CPU 、存储单元、接口单元和电源单元组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选p l c填空题1.S7-200系列PLC跳转指令的操作码是JMP，跳转标号指令的操作码是LBL 。
2.S7-200系列PLC的定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于或等于预置值时为ON。
3.S7-200系列PLC常闭触点接母线指令的语句表格式为 LDN bit 。
4.PLC一般_能__（能，不能）为外部传感器提供24V直流电源。
7.行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
8.选择低压断路器时，额定电压或额定电流应不小于电路正常工作时的电压和电流。
9.按钮常用于控制电路，绿色表示起动。
10.按钮常用于控制电路，红色表示停止。
12.电气原理图一般分为主电路和辅助电路两部分画出。
14.电气控制系统图主要分为电气原理图、电器元件布置图、电气安装接线图三类。
16.三相异步电动机常用的电气制动方法有能耗制动和反接制动。
18.接触器的额定电压是指主触头上的额定电压。
19.三相异步电动机常用的电气起动方法有全压起动和降压启动20.接触器按主触头通过电流的种类，分为直流、交流两种。
21.接触器的额定电压指主触头的额定电压。
22.热继电器是利用电流的热效应原理来工作的电器。
23.反接制动的主要优点是.制动迅速。
24.电气原理图中线路连接点用黑点标出。
25.电器触头的形式有点接触、线接触、面接触三种。
26.接触器的触头按控制电路分.主触头和辅助触头两种。
27.接触器的额定通断能力是指主触头在规定条件下可靠接通和分断的电流值。
28.热继电器主要对电机进行过载保护。
29.熔断器主要作短路保护。
30.熔断器保护电路时与电路串联。
31.启动按钮松开后，接触器线圈通过自身辅助常开触头仍能保持通电状态的现象叫自锁。
32两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为.互锁。
33.PLC存储器包括系统存储器和.用户存储器。
系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。
34.S7-200系列PLC的数字量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负载的继电器型。
35.S7-200系列PLC的数字量输出接口电路包括能驱动直流负载的晶体管型和能驱动交、直流负载的继电器型。
36.当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式。
37.当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式，每个扫描周期分为输入采样、程序执行和输出刷新3个阶段。
40.当CPU对全部用户程序执行结束后，进入到输出刷新阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。
41.S7-200系列PLC的数据存储区按存储数据的长短可划分为字节寄存器、字寄存器和双字寄存器3类。
42.S7-200系列PLC的双字寄存器有2个，分别是.累加器AC 和高速计数器HC。
43.S7-200系列PLC的定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为1ms、10ms和100ms 三种。
44.S7-200系列PLC的计数器具有加计数器、减计数器和加减计数器三种类型。
45.S7-200系列PLC指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址 3大类。
46.S7-200系列PLC的存储单元有位、字节、字和双字四种编址方式。
48.S7-200系列PLC的定时器具有接通延时定时器、有记忆接通延时定时器（TONR）及断开延时定时器（TOF）三类。
49.S7-200系列PLC的程序控制指令包括跳转指令、子程序指令和中断程序指令。
50.S7-200系列PLC在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中。
51.时间继电器按延时方式可分为断电延时型和.通电延时型。
52.速度继电器是用来反映___转速和转向_变化的自动电器。
53.PLC的输入电路采用_光电耦合___隔离方式。
54.PLC中输出接口电路的类型有继电器输出型、双向晶闸管输出型和__晶体管__输出型三种。
55.对于系统输出的变化不是很频繁，建议优先选用__继电器_型输出模块。
56.PLC的软件系统可分为系统程序和__.用户程序__两大部分。
57.PLC经过自诊断、通讯处理、扫描输入、执行程序、刷新输出这5个阶段的工作过程，称为一个_扫描周期____。
58.PLC的输入/输出接口采用_八___进制进行编号。
59.S7-200系列PLC的指令系统有梯形图、语句表、_功能块图____三种形式。
60.S7-200系列PLC中的JMP跳转指令不能（能，不能）在主程序、子程序和中断程序之间相互跳转。
1. STEP 7 Micro是S7-200 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。
2. 定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于等于预置值时为ON。
3. 在每个扫描周期内，PLC工作过程可分为输入采样阶段、程序执行阶段和输出刷新5. S7-200 PLC提供了三种类型的定时器：接通延时定时器、断电延时定时器和带记忆的接通延时定时器。
6. JMP跳转指令不能（能，不能）在主程序、子程序和中断程序之间相互跳转。
7. 被置位的点一旦置位后，在执行复位指令前不会变为OFF，具有锁存功能。
8. PLC的主要性能指标有I/O点数、扫描速度（或指令数的多少）、存储容量等。
9. PLC的输出接口电路有继电器输出、晶体管输出和（双向）晶闸管输出三种类型。
10. PLC按结构形式分为整体式式和模块式（积木式）式。
11. PLC运行时总是ON的特殊存储器位是SM0.0。
1. 常用于机械设备的电气工程图有三种：电气原理图、___电器元件布置图_________和________电器元件接线图________。
2. PLC控制器的输出有三种形式：_____继电器_____输出、__ _晶闸管____输出、____晶体管______输出。
3. PLC在每个扫描周期内，工作过程可分为__ __输入采样___阶段、_ 程序执行 ___阶段和__输出刷新 __阶段。
6. 在电气控制中“停止”和“急停”按钮的颜色必须为红色色。
7. 机床电气控制中常用的电气制动方法有______反接制动_ _____和____能耗制动__________。
8. PLC的主要性能指标有__________I/O点数______、________扫描速度（或指令功能的多少________、存储容量等。
9. 热继电器是利用电流的_热效应原理原理来工作的保护电器。
它在电用作三相电动机的过载保护。
10. PLC按结构形式分为0.整体式和模块（积木式。
2. 电气原理图一般分为主电路和控制电路（或辅助电路）两部分画出。
3. S7-200 PLC为用户提供了三种类型的计数器：增计数器、减计数器和增减计数器。
4. 交流伺服电动机可以通过增大转子电阻方法消除“自转”现象。
5. 直流他励电动机的调速方法有：改变电枢电路外接电阻调速，改变电枢电压调速和改变励磁磁场调速（改变主磁通调速）调速等方式。
7. 常用的灭弧方法有：电动力灭弧、磁吹灭弧、窄缝灭弧和栅片灭弧等。
8. 在S7-200 PLC中，接通延时定时器的实际定时时间是设定值与分辨率的乘积，设定值最大不能超过327679. 热继电器主要对电动机进行过载保护；熔断器主要用于供电线路和电气设备的短路保护。
10. 电动机的机械特性是指电动机的电磁转矩与转速之间的函数关系。
11. 选择电动机的容量时，主要应考虑电动机的发热、过载能力和启动能力。
1．PLC的基本结构由CPU、储存器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
2．PLC的软件由系统程序和用户程序两大部分组成。
3．PLC常用的编程语言有：梯形图、指令表、高级语言。
4．S7-200 PLC有256个计数器，增计数器的计数范围是0~32767。
5. 定时器预设值PT采用的寻址方式为直接寻址、间接寻址和常数。
6．S7-200 PLC输出接口的类型有晶体管、继电器。
7．S7-200 PLC的编程语言有STL、LAD和FBD等三种。
8．S7-200系列PLC跳转指令的操作码是JMP，跳转标号指令的操作码是LBL。
9．S7-200 PLC的Q0.0与Q0.1两个输出端子，除正常使用外，还可利用PLC的高速输出功能产生高速脉冲输出。
10、S7-200系列PLC的程序控制指令包括跳转指令、子程序指令和中断程序指令。
1.我国现行标准将工作电压交流1200V、直流1500 V及以下电压的电器称为低压电器，其用途是对供电及用电系统进行开关、控制、调节和保护。
2.启动按钮松开后，接触器线圈通过自身辅助常开触头仍能保持通电状态的现象叫住自锁，起自锁作用的辅助常开触头称为自锁触头。
3. 两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为互锁（联锁）。
4. 接触器自锁控制线路具有欠压和失压保护功能。
5. PLC可应用于开关量逻辑控制、模拟量控制、运动控制和多级控制。
6. PLC按输入∕输出接口的总点数可分为小型机、中型机和大型机。
7. PLC主要由CPU、存储器、输入∕输出（I∕O）接口、通信接口和电源等几部分组成。
8. PLC存储器包括系统存储器和用户存储器。
系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。
9. PLC的用户存储器包括用户程序存储器（程序区）和功能存储器（工作数据区）两个部分，工作数据区是外界与PLC进行信息交互的主要交互区，它的每一个二进制位，每一个字节单位和字单位都有唯一的地址。
10. S7-200系列PLC的数子量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负载的继电器型。
11. 当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式，每个扫描周期分为输入采样、程序执行和输出刷新3个阶段。
12. S7-200系列PLC在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中，输入回路通则相应端子的输入映像寄存器就为1，输入回路不通，输入映像寄存器就为0 。
13. 当CPU对全部用户程序执行结束后，进入到输出刷新阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。
