显微镜认识各种纤维
几种再生纤维的鉴别方法
几种再生纤维的鉴别方法将Tencel纤维、Modal纤维、大豆蛋白纤维、竹素纤维及粘胶基甲壳素纤维与粘胶纤维、棉、蚕丝、羊毛及涤纶纤维分别用显微镜法、溶解法、燃烧法及着色法这几种鉴别方法来进行鉴别和比较。
1.显微镜观察法制作纤维的纵向片子和横截面切片，在显微镜下观察纤维的纵向及横向形态，根据形态特征差异来鉴别纤维：纤维种类纵向形态截面形态Tencel纤维光滑较规则圆形或椭圆形，有皮芯层Modal纤维纵向有1~2根沟槽不规则类似腰圆形，较圆滑，有皮芯大豆蛋白纤维表面有不规则沟槽和海岛状凹凸呈扁平状哑铃型和腰圆形竹纤维表面有沟槽锯齿型，有皮芯层甲壳素纤维表面有明显沟槽边缘锯齿型，芯层有明显的细小空隙粘胶纤维表面有沟槽锯齿型，有皮芯层棉纤维有天然转曲腰圆形，有中腔蚕丝表面平滑不规则三角形毛纤维表面有鳞片圆形涤纶纤维棒状、表面光滑圆形2.燃烧法：燃烧法是根据纤维燃烧时和燃烧后的特征来区分纤维种类3.着色法：着色法是将纤维放在碘-碘化钾溶液中显色，根据纤维显色差别来鉴别纤维以上两种试验结果如下：纤维种类接近火焰火焰中离开火焰燃烧气味残渣形态湿态显色Tencel纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰黑蓝青Modal纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰蓝灰大豆蛋白纤维收缩燃烧不熔融，有黑烟不易延烧烧毛发味松脆黑灰褐色竹纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰蓝灰甲壳素纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰黑色粘胶纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰黑蓝青棉纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰不染色蚕丝收缩逐渐燃烧不易延烧烧毛发味松脆黑灰淡黄毛纤维收缩逐渐燃烧不易延烧烧毛发味松脆黑灰淡黄涤纶纤维收缩熔融先熔后烧，有溶液滴下能延烧特殊芳香味玻璃状黑褐色硬球不染色。

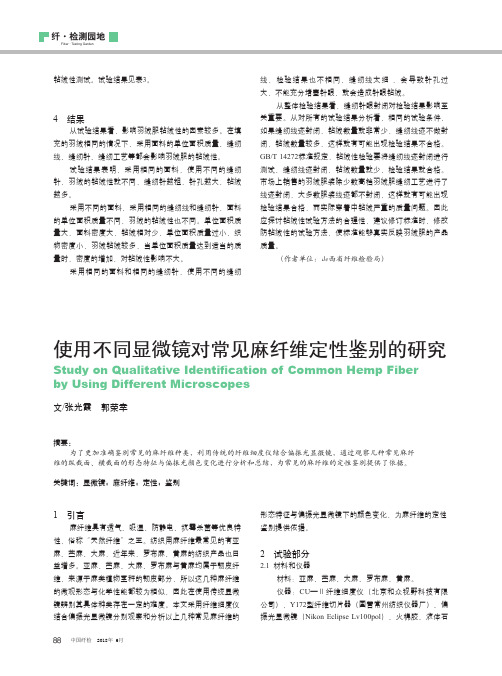

使用不同显微镜对常见麻纤维定性鉴别的研究
钻绒性测试。
试验结果见表3。
4 结果从试验结果看，影响羽绒服钻绒性的因素较多。
在填充的羽绒相同的情况下，采用面料的单位面积质量、缝纫线、缝纫针、缝纫工艺等都会影响羽绒服的钻绒性。
试验结果表明，采用相同的面料，使用不同的缝纫针，羽绒的钻绒性就不同，缝纫针越粗，针孔越大，钻绒越多。
采用不同的面料，采用相同的缝纫线和缝纫针，面料的单位面积质量不同，羽绒的钻绒性也不同。
单位面积质量大，面料密度大，钻绒相对少，单位面积质量过小，织物密度小，羽绒钻绒较多，当单位面积质量达到适当的质量时，密度的增加，对钻绒性影响不大。
采用相同的面料和相同的缝纫针，使用不同的缝纫线，检验结果也不相同，缝纫线太细，会导致针孔过大，不能充分堵塞针眼，就会造成针眼钻绒。
从整体检验结果看，缝纫针眼封闭对检验结果影响至关重要。
从对所有的试验结果分析看，相同的试验条件，如果缝纫线迹封闭，钻绒数量就非常少，缝纫线迹不做封闭，钻绒数量较多，这样就有可能出现检验结果不合格。
GB/T 14272标准规定，钻绒性检验要将缝纫线迹封闭进行测试，缝纫线迹封闭，钻绒数量就少，检验结果就合格。
市场上销售的羽绒服装除少数高档羽绒服缝纫工艺进行了线迹封闭，大多数服装线迹都不封闭，这样就有可能出现检验结果合格，而实际穿着中钻绒严重的质量问题。
因此应探讨钻绒性试验方法的合理性，建议修订标准时，修改防钻绒性的试验方法，使标准能够真实反映羽绒服的产品质量。
（作者单位：山西省纤维检验局）1 引言麻纤维具有透气、吸湿、防静电、抗霉杀菌等优良特性，俗称“天然纤维”之王。
纺织用麻纤维最常见的有亚麻、苎麻、大麻，近年来，罗布麻、黄麻的纺织产品也日益增多。
亚麻、苎麻、大麻、罗布麻与黄麻均属于韧皮纤维，来源于麻类植物茎秆的韧皮部分，所以这几种麻纤维的微观形态与化学性能都较为相似，因此在使用传统显微镜辨别其具体种类存在一定的难度。
本文采用纤维细度仪结合偏振光显微镜分别观察和分析以上几种常见麻纤维的形态特征与偏振光显微镜下的颜色变化，为麻纤维的定性鉴别提供依据。
纤维显微镜鉴别操作方法
纤维显微镜鉴别操作方法纤维显微镜是一种专门用于纤维材料鉴别和分析的仪器。
它使用了显微镜和一系列的光学装置，能够放大和观察纤维样品的各种特征，以确定其组成和性质。
以下是纤维显微镜鉴别的一般操作方法：1. 准备样品：首先，将需要鉴别的纤维样品准备好。
样品应该是一个可以在显微镜下观察的薄片或纤维束。
2. 调节镜头：将显微镜放在一个稳定的平台上，并确定其能够清晰地观察到样品。
调节显微镜的焦距和放大倍率，使得样品能够在适当的大小范围内被观察到。
3. 取样：使用取样钳或显微镊子，将需要鉴别的纤维样品取出，并放置在显微镜底部的载物台上。
将样品平铺开来，确保样品没有明显的交叉或交织。
4. 观察样品：用低倍率放大镜头开始观察样品，以获取纤维的整体形态和结构特征。
观察样品的颜色、纤维的形状、交叉点的结构等。
如果发现有任何有趣的特征，可以逐渐增加倍率以进行详细的观察。
5. 利用偏光镜：纤维显微镜通常配备有偏光镜，可以用来鉴别纤维的光学性质。
在观察纤维时，可以将偏光镜旋转，观察样品在不同角度下的光学现象，如双折射或干涉。
6. 使用化学试剂：如果使用纯纤维样品，往往需要使用一些化学试剂进行进一步的鉴别。
比如，可以使用碘溶液来测试纤维的纤维素含量，使用酸或碱溶液来测试纤维的反应性等。
7. 比较参考样品：在进行纤维鉴别时，通常会需要一些参考样品进行比较。
参考样品可以是已知成分和性质的纤维，通过将需要鉴别的纤维和参考样品进行比较，可以更准确地确定纤维的组成和性质。
8. 记录结果：在纤维显微镜下观察和鉴别纤维时，应该记录下观察到的各种特征、化学试剂的使用情况、所使用的倍率等信息。
这将有助于以后的分析和检索。
总结起来，纤维显微镜鉴别的操作方法主要包括准备样品、调节镜头、取样、观察样品、利用偏光镜、使用化学试剂、比较参考样品和记录结果。
这些步骤结合起来，可以帮助我们准确地鉴别和分析不同的纤维材料。
纺织纤维显微镜观察法
纺织纤维显微镜观察法好嘞，今天咱们聊聊纺织纤维的显微镜观察法，这可是个既有趣又有点神秘的话题。
大家有没有想过，咱们每天穿的衣服、用的床单，究竟是由什么构成的呢？没错，都是那些细细的纤维。
这些纤维就像小小的魔法师，默默地为我们的生活添砖加瓦。
纺织纤维的观察可不是一件简单的事情，尤其是用显微镜来观察时，那就真的是个细致活儿了。
想象一下，你拿着一块布，仔细一看，嗯，颜色不错，触感也还行。
可是当你把它放到显微镜下，哇！那里面可真是个五光十色的世界！那些纤维就像一群舞动的小精灵，形状各异，样式繁多。
有的像细长的丝线，有的则是扭扭的麻绳，甚至还有些看上去像是小虫子一样。
那种感觉，简直让人想要惊呼：“这衣服是怎么做出来的啊？”显微镜的魔力在于它能把我们日常生活中看不见的东西展现得淋漓尽致。
比如说，你可能不知道，棉纤维和羊毛纤维在显微镜下的模样差别有多大。
棉纤维光滑细腻，像是温暖的怀抱，而羊毛纤维则是蓬松的，像是小绵羊的毛发。
就算同样是白色，经过显微镜的眼睛，它们也会显示出截然不同的个性。
真是让人感叹，原来生活中藏着这么多的秘密！在观察纺织纤维时，有个小窍门，就是你得先准备好样品。
没错，选一块布、剪一小块，最好是那些常见的材料，比如棉、麻、丝、毛等等。
然后，把它们放在载玻片上，加一滴水，轻轻盖上盖玻片，准备好迎接显微镜的挑战。
等你一旦把这个小组合放到显微镜下，哇，感觉自己像是个探险家，发现了新大陆似的！哦，对了，不同的纤维在显微镜下还有不同的光泽感和透明度。
像是一些合成纤维，可能在显微镜下就显得有些“高傲”，反射出刺眼的光。
而天然纤维则通常比较柔和，给人一种温暖的感觉。
这可真是让人想起了古人说的“各有千秋”，不同的纤维在显微镜下就像不同的性格，鲜活而独特。
在观察的时候，也不能忽视了那个“显微镜”本身。
你可能以为这玩意儿只是个放大器，其实它可是科学的神器。
要知道，显微镜的放大倍率可以高得吓人，能让你看到平时根本无法想象的细节。
实验1 纺织纤维的鉴别
实验1 纺织纤维的鉴别
一、目的要求
熟悉鉴别纺织纤维的几种常用方法，并通过实验鉴别几种未知纺织纤维。
二、试验仪器和试样
1、显微镜；
2、各种纤维
3、化学试剂；
4、着色剂；
5、载玻片、盖玻片。
三、基本知识
1、纺织纤维品种很多，而纺织品性能与纤维性能密切相关
2、各种纺织纤维的外观形态和内在质量优相似的地方，也有不同之
处，纤维鉴别就是利用它们的差异把它们区分开来。
3、天然纤维外观形态差异明显——显微镜法
4、化纤外观形态差异不明显——着色、化学试剂
5、鉴别方法一般有手感目测、显微镜观察法、燃烧法、着色法、
溶解法、比重法等等。
四、实验方法和程序
1、手感目测：
2、显微镜观察法：
（1）、纺织纤维的纵向和横向形态特征：
表1－1纺织纤维的纵向和横向形态特征
P-3
见图
（2）显微镜结构：实物（3）、显微镜调试；（4）、观察纤维。
3、燃烧法：
表3－3常见纤维的燃烧特征P-14
4、药品着色法：
表3－2几种纺织纤维的着色反应P-15
5、溶解法：
表3－3常见纤维的的溶解性能
P-16
注S－溶解SS－微溶P－部分溶解I－不溶解。
纺织品 纤维定量分析 显微镜智能识别法-最新国标
纺织品纤维定量分析显微镜智能识别法1 范围本文件规定了采用显微镜智能识别法自动测定纺织品纤维含量的方法。
本文件适用于山羊绒、绵羊毛、其他特种动物纤维及其混纺的各类纺织品。
本文件适用于棉、麻（亚麻、苎麻、大麻、罗布麻)及其混纺的各类纺织品。
其他纵向截面形态特征有明显差异的混纺纤维可参照使用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6529 纺织品调湿和试验用标准大气GB/T 6682 分析实验室用水规格和试验方法GB/T 8170 数值修约规则与极限数值的表示和判定GB/T 40905.1 纺织品山羊绒、绵羊毛、其他特种动物纤维及其混合物定量分析第1部分：光学显微镜法FZ/T 30003 纺织品麻棉混纺产品定量分析方法光学显微镜法FZ/T 01057.3 纺织纤维鉴别试验方法第3部分：显微镜法3 术语和定义3.1显微镜智能识别法 Intelligent identification method of microscope基于纤维纵向截面形态特征差异，通过人工智能视觉技术深度学习，分析采集纤维图像、自动识别纤维种类和测量纤维直径的定量方法。
4 原理在光学显微镜上，通过载物台步进位移装置，摄像头自动对焦采集纤维纵向截面图像；对所采集纤维图像进行自动提取、识别、根数计数和直径测量，从而分析计算得出样品中各种纤维的质量百分比。
5 仪器、工具及试剂5.1仪器5.1.1智能纤维分析仪由光学数码显微镜（应包含摄像头组件、物镜、X-Y轴电动载物台、Z轴自动马达台、光学放1大成像系统），计算机、显示器等配件组成，具有专用扫描软件和分析软件的仪器，应附带用于校准仪器放大倍数的测微标尺。
a) 光学数码显微镜放大倍数至少为300倍、系统内置测微尺；b) 载物台步进位移装置，能向相互垂直的两个方向自动移动载物台，呈“弓”字形走位，步进位移X轴约600 um、Y轴约600 um，或其他步进位移值；路径采图覆盖率应≥70%；c) 自动聚焦摄像头,能将视野中的纤维自动对焦、自动采集图像；d) 系统成像分辨率优于1 μm/像素；e) 具有纤维自动分析软件,具有能自动判别纤维类别、自动测量纤维直径及自动计算等功能；f) 系统可以自动存储电子分类纤维图像，作为数字化留样，其中包含已测纤维的种类标记和直径数据。
电子显微镜下各种聚酯纤维的形态特征分析
电子显微镜下各种聚酯纤维的形态特征分析作者：祁弘曹渭芳王立志杨艳王天清来源：《中国纤检》2017年第02期摘要本文通过电子显微镜观察差别化聚酯纤维的各种形态特征变化，做出了分析和总结，为后续各类差别化聚酯纤维的定性检测提供了理论依据，巩固了差别化聚酯纤维在纺织纤维中的主导地位。
关键词：聚酯纤维；形态特征；显微镜1 引言合成纤维从20世纪30年代后期开始生产，是以石油、天然气、煤、农副产品为原料，经聚合或缩聚反应合成有机高分子化合物，再经纺丝成形及后加工而制成。
其中聚酯以及聚酯纤维发展速度迅猛，聚酯纤维是由大分子链节通过酯基连接成聚合物纺制的合成纤维，品种很多，大量商品化的主要有聚对苯二甲酸乙二酯（PET）纤维、聚对苯二甲酸丙二酯（PTT）纤维、聚对苯二甲酸丁二酯（PBT）纤维。
我国将聚对苯二甲酸乙二醇酯含量大于85%以上的纤维简称为涤纶。
涤纶具有强度高、弹性好、保型性好、尺寸稳定性高等优异性能，由其制成的衣物经久耐穿，电绝缘性好，易洗快干，具有“洗可穿”的美称。
但涤纶织物吸湿性能、抗静电性能、透气性、染色性、抗起毛起球性等较差，这使其在一些方面的应用受到限制。
聚酯及聚酯纤维整个产业附加值较低、利润不高，且同质化竞争严重。
因而，差别化聚酯纤维的发展是一个必然方向。
本文对我局日常委托来样中的各类型聚酯纤维（包含涤纶）的电子显微镜图片进行了系统分析总结，不同形态的聚酯纤维有不同的服用功能。
2 仿棉、仿麻、仿羽绒聚酯聚酯超仿棉技术克服了聚酯纤维和棉纤维共同的缺点，融合棉的一些优良属性，最终实现产品的高品质和高附加值，同时降低生产成本，实现利润的最大化，因而超仿棉技术的攻关和推广将具有很大的市场空间，研发工作具有重大意义。
聚酯仿棉织物纤维经改性处理后与普通涤纶织物相比，力学性能变差，保暖性、透湿性能下降；吸湿性能提高、抗起毛起球性能改观。
聚酯仿棉织物的综合性能差于纯棉织物，但综合性能均优于普通涤纶织物。
中空状（通常指三孔、五孔、七孔）的仿棉聚酯纤维质轻且保暖，可做填充物使用，其透气率较低，透湿率较高，压缩回弹性能好，保暖性很好。
实验1 显微镜认识各种纤维
实验1 显微镜认识各种纤维
实验目的：
通过显微镜观察、比较、分析各种天然和合成纤维的形态和特征，掌握纤维的基本结构、特性以及鉴别方法，为后续的纤维分析和鉴定奠定基础。
实验器材：
显微镜、样品支架、各种纤维样品
实验步骤：
1. 观察天然纤维
将棉纤维和麻纤维样品分别放在显微镜下，逐一观察，比较它们的形态、特点和区别。
棉纤维呈带状或片状，里面有空心；麻纤维呈扁平形状，表面较光滑，不易弯曲。
将羊毛、丝绸和蚕丝样品分别放在显微镜下，逐一观察，比较它们的形态、特点和区别。
羊毛纤维粗糙，表面布满鳞片，中空，蓬松度高。
丝绸和蚕丝纤维光滑，细丝有光泽，丝绸中间有维护丝，丝绸断口呈斜面，而蚕丝呈直面断开。
将涤纶、氨纶和尼龙样品分别放在显微镜下，逐一观察，比较它们的形态、特点和区别。
涤纶光滑柔软，表面没有孔隙，弹力小。
氨纶柔软光滑，断面呈星形，且拉伸后弹性高。
尼龙光滑柔软，表面粗糙，有沟槽和孔隙。
4. 确认纤维结构
将各种纤维样品放在样品支架上，然后用显微镜观察其断面结构，了解纤维内部结构
的差异。
实验注意事项：
1. 使用显微镜时，应先调节镜头使其清晰。
2. 确保样品干燥，并伸直拉直，以便观察其结构。
3. 动物纤维最好在观察前加一定数量的油，以使其更明显。
4. 合成纤维易产生静电，应注意清洁，确保样品恢复自然状态。
实验结论：
通过本实验，我们能够观察和比较各种纤维在显微镜下的形态和结构，熟悉不同纤维的特点和区别。
同时，也加深了我们对纤维结构和性质的认识，为后续的纤维分析和鉴定提供了基础。
纤维原料的鉴别方法
纤维原料的鉴别方法鉴别纤维的方法很多，有燃烧法、显微镜观察法、密度测定法、染色法、试剂着色法及溶解法等。
仅用一种方法，一般不能立刻确定纤维的类别，必须根据数种方法的测试结果，来作综合分析。
初步鉴别时，可先用费时较少的燃烧法或显微镜观察法，当这种方法不能满足要求时，再采用其他方法补充鉴定之。
一、燃烧法各种纤维的燃烧特性见表3—26二、显微镜观察法使用Y172型纤维切片器，将纤维切成极微的横断面薄片，用一般的生物显微镜，即可观察各种纤维的纵向和横向截面的形态，从纤维的形态来区别各种天然纤维和化学的类别。
但合成纤维的外形只能做到大致地分辨。
纺织纤维纵向与横截面形态特征见表3—27化学纤维中的异形纤维，其纵向及横向形态随喷丝孔的几何形状不同而不一，故不包括在此范围内，一般异形纤维有三角形、蚕豆形、椭圆形、十字形或不规则形等。
三、纤维密度测定法测定纺织纤维密度的方法很多，有浮沉法、液体浮力法、比重法、气体容积法、密度梯度管法等，测定纤维密度，即可鉴别纤维的类别，各种纤维的密度如表3—28表3—28关于分离液比重与混合比，可按表3—29配置，对不同原料可观察沉浮，来证实纤维性质。
表3—2920℃时，分离液比重Y=0.873+0.721V式中:V——四氯化碳容积百分率。
20℃时，四氯化碳比重为1.594（分析纯）。
20℃时，二甲苯比重为0.873（分析纯）。
四氯化碳的蒸发速度是二甲苯的数倍，配置的分离液时间一久，比重变轻，因此分离液必须现用现配，分离液与水不能混合，试样的水分影响测定的比重，应当注意。
四、试剂着色法（见表3-30）表3-30（1）用碘20克溶解于100毫升的碘化钾饱和溶液中，把纤维浸湿30秒到1分钟，再用清水洗净，即可判别。
（2）把纤维帖在热铜上，使它放在氧化火焰中，如冒绿色火焰，就证明有氯。
（3）用一克纤维放入试管内，复盖无水碳酸钠约1克，渐渐加热，管口放湿润的石蕊试纸，如试纸变为蓝色，即表示含氮。
显微镜观察法根据纤维的纵面、截面形态特征来识别纤维
显微镜观察法根据纤维的纵面、截面形态特征来识别纤维
(1)、棉纤维：横截面形态：腰圆形，有中腰纵面形态：扁平带状，有天然转曲。
(2)、麻（苎麻、亚麻、黄麻）纤维：横截面形态：腰圆形或多角形，有中腔纵面形态：有横节，竖纹。
(3)、羊毛纤维：横截面形态：圆形或近似圆形，有些有毛髓纵面形态：表面有鳞片。
(4)、兔毛纤维：横截面形态：哑铃型，有毛髓纵面形态：表面有鳞片。
(5)、桑蚕丝纤维：横截面形态：不规则三角形纵面形态：光滑平直，纵向有条纹。
(6)、普通粘纤：横截面形态：锯齿形，皮芯结构纵面形态：纵向有沟槽。
(7)、富强纤维：横截面形态：较少齿形，或圆形，椭圆形纵面形态：表面平滑。
(8)、醋酯纤维：横截面形态：三叶形或不规则锯齿形纵面形态：表面有纵向条纹。
(9)、腈纶纤维：横截面形态：圆形，哑铃形或叶状纵面形态：表面平滑或有条纹。
(10)、氯纶纤维：横截面形态：接近圆形纵面形态：表面平滑。
(11)、氨纶纤维：横截面形态：不规则形状，有圆形，土豆形纵面形态：表面暗深，呈不清晰骨形条纹。
(12)、涤纶、锦纶、丙纶纤维：横截面形态：圆形或异形纵面形态：平滑。
(13)、维纶纤维：横截面形态：腰圆形，皮芯结构纵面形态：1~2根沟槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显微镜认识各种纤维
凡对用来制成纺织制品的纤维称为纺织纤维。
纺织纤维细而长，有一定的强度，柔韧而有弹性，耐磨，有一定的抱合力。
纺织纤维按其来源分为天然纤维和化学纤维两大类。
天然纤维又可分为植物纤维、动物纤维和矿物纤维。
植物纤维的主要组成物质是纤维素，所以又称为天然纤维素纤维。
植物纤维又分种子纤维（棉、木棉）、茎纤维（苎麻、亚麻、黄麻等）和叶纤维（剑麻、蕉麻）等。
动物纤维的主要组成物质是蛋白质，所以又称蛋白质纤维。
它分为毛发（绵羊毛、山羊绒、骆驼毛、兔毛等）和腺分泌物（桑蚕丝、柞蚕丝、蓖麻蚕丝等）。
矿物纤维主要有石棉等。
化学纤维是经过化学工艺加工和纺丝成形而制得的纺织纤维。
按其所用原料和加工方法不同，化学纤维又可氛围再生纤维、醋酯纤维和合成纤维几类。
再生纤维是以天然高聚物为原料，经过化学处理与机械加工而再生制得的纤维。
如粘胶纤维、富强纤维、铜氨纤维等再生纤维素纤维和再生蛋白质纤维。
醋酯纤维是以天然纤维素纤维为原料制成的、组成成分为醋酸纤维素酯的纤维。
合成纤维是利用低分子化合物为原料，经过化学合成与机械加工制得的纤维。
其主要品种有：聚酯纤维（涤纶）、聚酰胺纤维（锦纶6、锦纶66等）、聚丙烯腈纤维（腈纶）、聚乙烯醇纤维（维纶），聚丙烯纤维（丙纶）及乙烯纤维（氯纶）等。
此外，还有玻璃纤维、金属纤维和碳素纤维等。
纺织纤维集合体的表现认识，通常应用手感目测方法，根据纤维的外观形态、色泽、手感及手拉强度等的特征来区分天然纤维或化学纤维。
例如：天然纤维的长度差异很大，长度整齐度差，而化学纤维的长度一般均较整齐。
棉纤维细而柔软，长度短；麻纤维手感较粗硬；羊毛纤维有卷曲、柔软而富有弹性；蚕丝具有特殊光泽，手感特别柔软；化学纤维中的粘胶纤维的干湿强度差异大；而合成纤维用手感目测法较难区别，必须应用其他方法加以区别。
认识和鉴别纺织纤维，包括实验1----实验2，共2个实验。
一、显微镜认识各种纤维实验的目的要求
使用普通生物显微镜观察和认识各种纤维的表面形态及其特征，同时了解普通生物显微镜的构造并掌握正确的使用方法。
二、试验仪器和试样
试验一起为普通生物显微镜。
试样为棉、羊毛、蚕丝、苎麻、粘胶纤维、涤纶、锦纶等各种纺织纤维的切片标本若干。
并需准备载玻片、盖玻片、擦镜头纸和蒸馏水等。
三、基本知识
表1-1 各种纺织纤维的纵向和截面形态特征
纤维种类纵向形态截面形态
棉有天然转曲腰圆形，有中腔
羊毛表面有鳞片圆形或接近圆形，有些有毛髓
桑蚕丝平滑不规则三角形
苎麻有横节竖纹腰圆形，有中腔及裂缝
亚麻有横节竖纹多角形，中腔小
黄麻有横节竖纹多角形，中腔较大
粘胶纤维纵向有沟槽锯齿形，有皮芯层
富强纤维平滑圆形
醋酯纤维有1-2根沟槽三叶形或不规则锯齿形
维纶有1-2根沟槽腰圆形，有皮芯层
腈纶平滑或1-2根沟槽圆形或哑铃形
氯纶平滑接近圆形
涤纶、锦纶、丙纶平滑圆形
1、纺织纤维的纵向和截面形态特征使用普通生物显微镜可以观察各种纤维的纵向和截面的形态。
由于各种纤维有其独特的形态特征，因此不仅可以用来鉴别纤维，同时对纱质量和产品性质也有影响。
各种纤维的纵向和截面的形态各有不同，如表1-1所列。
化学纤维生产所用的喷丝孔形状不同，可产出不同截面形状的纤维，如三角形、五叶形、Y形、中空形等。
2、显微镜结构普通生物显微镜由底座、镜臂、目镜、物镜、载物台、光阑及
集光器等组成，如图1-1所示。
显微镜的总放大倍数等于物镜放大倍数
和目镜放大倍数的乘积。
四、试验方法和程序
1、试样准备（观察纤维纵向特征）
（1）取试样一小束，手扯整理平直，
用右手拇指和食指夹取约20-30根纤
维，将夹取端的纤维按在载玻片上，
用左手覆上盖玻片，并抽去多余的纤
维，是附在载玻片上的纤维保持平直。
（2）在盖玻片的两对顶角上各滴一滴
蒸馏水，是盖玻片粘着并增加视野的清晰度。
2、显微镜调节
（1）识别显微镜各主要部件的位置，并检查其状态是否正常，包括粗调和微调装置、物镜和目镜移动装置、集光器和光阑等。
（2）将显微镜面对北光，扳动镜臂，使其适当倾斜，以适应自己能比较舒适地坐着观察。
（3）选择适当倍数的目镜放在镜筒上，竟低倍物镜转至镜筒中心线上，以便调焦。
（4）将集光器升至最高位置，并开启光阑至最大，用一目从目镜中观察，调节反射镜，使整个视野明亮而均匀。
（5）除去目镜，观察物镜后透镜，调节反射镜和集光器中心，使在物镜后透镜处光线均匀明亮，再调节光阑，使明亮光阑与物镜后透镜大小相一致或小些。
（6）装上目镜，用粗调装置将镜筒稍许升高，把试样玻片放载物台上的移动装置中。
（7）旋转粗调装置，将镜筒放至最低位置，物镜不触及盖玻片，调节移动装置，是试样移在物镜中心。
（8）从目镜下视，旋转粗调装置，缓慢升起镜筒，至见到试样像后，再调节微调装置，是试样成像清晰。
（9）若视野中光线太强，可将集光器稍稍降落，但不要随意改动光阑大小，以免影响通过集光器进入物镜的光锥顶角。
（10）如果采用高倍物镜，一般先用低倍物镜，然后转动物镜转换器，使高倍物镜代替低倍物镜。
此时，只要稍微旋转微调装置，便可得到清晰的物像。
（11）为了充分利用高倍物镜的数值孔径，在用高倍物镜观察时，集光器光阑可适当放大些。
3、观察纤维
（1）显微镜调节完毕后，可在目镜中观察各种纤维的纵向和截面的形态。
（2）用笔将纤维形态描绘在纸上，并说明纤维的形态特征。
（3）实验完毕，将显微镜擦拭干净，并使镜臂恢复垂直位置，镜筒降至最低位置。
五、注意事项
（1）必须先把镜筒放至最低位置，再转动粗调装置使物镜逐渐上升找出物像，以保护物镜。
（2）擦盖玻片时，需将其放在载玻片上，不可握在手中擦拭，以免弄碎。
（3）观察时，两眼同时睁开，一眼观察，一眼照顾绘图，并可两眼轮流使用，以调节眼睛的疲劳。
思考题：1、棉和苎麻的截面形态是否一样，并说明其各自的形态特征？
2、在显微镜操作时应注意哪些事项？实验中有何体会？。
