软件系统分析与设计实验报告学院：计算机科学与技术学院专业：软件工程学号：*********姓名：***实验名称：图书管理系统用例建模时间：一、实验内容与要求本实验要求学生对学校的图书馆管理系统进行需求分析，对系统功能进行用例建模，画出用例图，类图以及相应的时序图。
在使用UML对系统建模时，学会使用UML建模工具，熟悉工具中的功能。
二、用例分析1、读者“借书还书系统”用例图(f还书(from Use Cases)1．1、行为者：主要行为者：读者。
1．2、前置条件：读者进入图书管理系统。
1．3、事件流：1.3.1、主要事件流：1.3.1.1：读者检索所需图书信息，并查看；1.3.1.2：读者检索到所需图书，登录系统，开始借书；1.3.1.3：系统查询图书信息，图书数目是否可借；1.3.1.3.1：图书显示可借，借书成功；1.3.1.3.2：图书显示不可借，借书失败；1.3.1.4：进入续借图书界面，续借图书；1.3.1.5：系统查看预约记录，1.3.1.5.1：没有冲突，续借成功；1.3.1.5.2：有冲突，续借失败；1.3.3.1：1.3.1.6：读者归还图书；1.3.1.6.1：归还时间没有逾期，归还成功；1.3.1.5.2：归还时间逾期，逾期处罚，归还成功；1.3.2、备选事件流：1.3.2.1：图书检索信息失败，未检索到图书，重新输入信息检索；1.3.2.2：未曾检索到用户检索的图书，系统显示相关联的信息的图书；1.3.2.3：用户名或密码输入错误，登录系统失败，重新输入用户名或密码登录；1.3.2.4：系统显示图书不可借后，进入图书预约界面，输入信息预约图书；1.3.3、异常事件流：1.3.3.1：读者登录系统失败，未曾注册用户；1.3.3.1.1：返回系统注册用户后，重新登录。
1．4、后置条件：退出系统。
1．5、1．6、扩展点：无。
2、“图书信息管理系统”用例图新书信息录入(f逾期通知(from Use Cases)(from Use Cases)2．1、行为者：主要行为者：管理员；2．2、前置条件：管理员打开图书信息管理系统；2．3、事件流：2.3.1：主要事件流：2.3.1.1：图书管理员输入管理员登录信息，登录系统；2.3.1.2：进入图书信息管理界面，查看已有图书信息，是否有需要购入图书；2.3.1.2.1：录入新购进图书信息，并确认；2.3.1.3：进入读者信息管理界面，管理已有用户信息；2.3.1.4：进入信息通知界面，查看已有用户图书借阅、预约情况；2.3.1.4.1：查看读者所预约图书，自动查询图书信息，确认是否已有可借图书，有则通知读者；2.3.1.4.2：查询读者已借图书信息，根据已借时间及归还时间分类；2.3.1.4.2.1：所借图书即将逾期，启动系统提醒功能；2.3.1.4.2.2：所借图书已经逾期，启动逾期及处罚通知功能；2.3.2：备选事件流：2.3.2.1：管理员用户名或登录名错误，重新登录；2.3.2.2：需要购进新图书，存储信息，通知相关人员；2.3.2.3：读者预约图书没有可借图书，不予通知；2.3.2.4：预约通知提醒后，删除该预约记录；2.3.2.5：读者所借图书距离归还时间仍很久，无需通知；2.3.3：异常事件流：2.3.3.1：登录失败超过一定次数后，系统冻结该用户名，一段时间后可以重用；2．4、后置条件：退出系统；2．5、扩展点：无。
图书馆管理系统用例图、活动图、类图、时序图
图书馆管理系统用例图、活动图、类图、时序图第一篇：图书馆管理系统用例图、活动图、类图、时序图图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1)读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2)书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3)借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理基于UML的图书馆管理系统建模设计满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、2图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
（完整版）图书馆管理系统用例图、活动图、类图、时序图
（完整版）图书馆管理系统⽤例图、活动图、类图、时序图图书馆管理系统⼀．图书馆管理系统需求分析1、系统⽬标设计系统开发的总⽬标是实现内部图书借阅管理的系统化、规范化和⾃动化。
能够对图书进⾏注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存⼊数据库中，供以后检索。
能够对借阅⼈进⾏注册登记，包括记录借阅⼈的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供⽅便的查询⽅法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某⼀时间之前、某⼀时间之后）等信息进⾏图书检索，并能反映出图书的借阅情况；以借阅⼈编号对借阅⼈信息进⾏检索；以出版社名称查询出版社联系⽅式信息。
提供对书籍进⾏的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书⽬可及时对数据库进⾏修改。
能够对使⽤该管理系统的⽤户进⾏管理，按照不同的⼯作职能提供不同的功能授权。
提供较为完善的差错控制与友好的⽤户界⾯，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输⼊、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输⼊、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括⽤户权限管理，数据管理和⾃动借还书机的管理满⾜以上需求的系统主要包含有⼀下⼏个⼦系统（1）基本业务功能⼦系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录⼊功能⼦系统：该⼦系统主要包含有书籍信息和读者信息录⼊功能。
（3）信息查询⼦系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能⼦系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能⼦系统。
⼆、系统动态建模1、⽤例图、图书馆管理系统的⽤例图从⽤例图中我们可以看出管理员和读者之间对本系统所具有的⽤例。
UML实验报告-网上书店
本科实验报告课程名称：系统分析与设计实验项目：《网上书店系统》实验实验地点：逸夫楼402专业班级：学号：学生姓名：指导教师：**2013年10月21、28日2013年11月4、11日目录1.实验准备：熟悉UML建模环境2.实验一用例图3.实验二类图4.实验三顺序图及通信图5.实验四活动图、状态图、组件图及部署图实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。
二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。
2．使用StartUML工具建模网上书店系统的用例图。
三、实验主要设备：HP6460b四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。
网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。
面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。
其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。
有的甚至会在这呆上很长的时间直到把书免费看完。
这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。
而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。
这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。
系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。
对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。
为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。
书店管理员受理订单后，就会通知快递公司送货。
UML实验报告-网上书店
本科实验报告课程名称：系统分析与设计实验项目：《网上书店系统》实验实验地点：逸夫楼402专业班级：学号：学生姓名：指导教师：**2013年10月21、28日2013年11月4、11日目录1.实验准备：熟悉UML建模环境2.实验一用例图3.实验二类图4.实验三顺序图及通信图5.实验四活动图、状态图、组件图及部署图实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。
二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。
2．使用StartUML工具建模网上书店系统的用例图。
三、实验主要设备：HP6460b四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。
网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。
面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。
其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。
有的甚至会在这呆上很长的时间直到把书免费看完。
这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。
而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。
这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。
系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。
对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。
为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。
书店管理员受理订单后，就会通知快递公司送货。
网上书店系统的UML建模

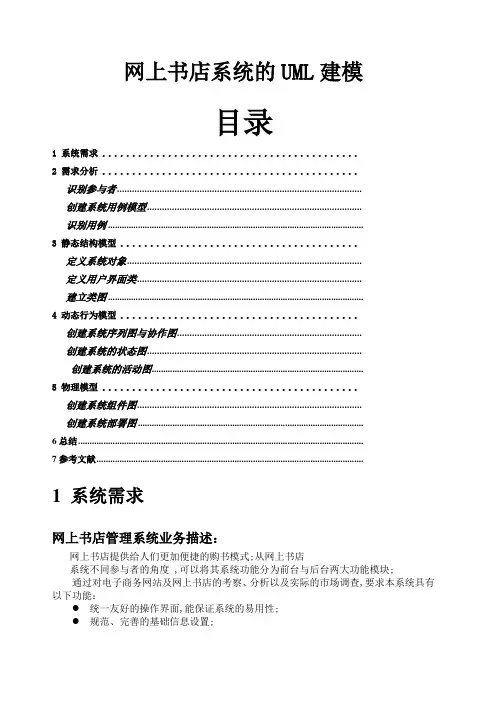

网上书店系统的UML建模目录1 系统需求...........................................2 需求分析...........................................识别参与者 ..................................................................................................创建系统用例模型 ......................................................................................识别用例 ...............................................................................................................3 静态结构模型........................................定义系统对象 ..............................................................................................定义用户界面类 ..........................................................................................建立类图 ...............................................................................................................4 动态行为模型........................................创建系统序列图与协作图..........................................................................创建系统的状态图 ......................................................................................创建系统的活动图............................................................................................5 物理模型...........................................创建系统组件图 ..........................................................................................创建系统部署图 ..................................................................................................6总结............................................................................................................................7参考文献....................................................................................................................1 系统需求网上书店管理系统业务描述：网上书店提供给人们更加便捷的购书模式;从网上书店系统不同参与者的角度 ,可以将其系统功能分为前台与后台两大功能模块;通过对电子商务网站及网上书店的考察、分析以及实际的市场调查,要求本系统具有以下功能：●统一友好的操作界面,能保证系统的易用性;●规范、完善的基础信息设置;●图书分类详尽,可按不同类别查看商品信息;●按图书大类及图书名称进行模糊查询;●实现网上购书;●新书及特价图书展示;满足上述需求的系统主要包括下面几个模块：识别参与者网上书店系统是一种特别流行的售书方式,人们通过自己上网来对自己喜爱的书籍进行预订,这样不仅节约了时间,而且特别方便快捷;借助网络系统,广大阅读爱好者在任何时间只要轻轻按动鼠标,即可以选择自己喜爱的书籍;在书店管理系统中,需要销售者和用户的的参与;销售者可以有自己的用户名和密码对网站的后台进行维护和更新;用户可以注册也可以登录来对图书进行浏览和购买,确认购买后通过转账汇款;网站需要一个专门的管理者进行日常维护与管理,所以需要有系统管理员的参与;参与者有销售者和用户以及系统管理员,销售者也可以替代系统管理员的功能;(1)管理员输入账号和密码可以登录网上书店系统；(2)系统管理员登录后可对书籍的基本信息进行增加、删除、修改、查询等操作(3)系统管理员可以对书籍的折扣信息进行设置、查看、删除等操作；(4)系统管理员可以对用户信息进行浏览和添加；(5)系统管理员可以对订单信息进行删除和确认；(6)消费者通过网上注册账号登陆系统,浏览查询有关书籍,预订书籍,填写订单,购买书籍,结账和发表评论;创建系统用例模型网上书店管理系统的参与者包含以下两种：1系统管理员2消费者识别用例1管理员的用例图2用户参与的用例图3 静态结构模型类图包括以下类管理员,用户,图书,购物车,订单;建立类图在类图中类用矩形框来表示,它的属性和操作分别列在分格中;如不需要表达详细信息时,分格可以省略;一个类可能出现在好几个图中;同一个类的属性和操作可只在一种图中列出,在其他图中可省略;关系用类框之间的连线来表示,不同的关系用连线上和连线端头处的修饰符来区别;各类之间的关系：类不是单独一个模块,各个类之间是存在联系;网上书店系统各个类之间的联系如下图：4 动态行为模型创建系统序列图与协作图序列图序列图表示了对象之间传送消息的时间顺序;每一个类元角色用一条生命线来表示,即用垂直线代表整个交互过程中对象的生命期;生命线之间的箭头连线代表消息;序列图可以用来进行一个场景说明——即一个事务的历史过程;序列图的一个用途是用来表示用例中的行为顺序;当执行一个用例行为时,序列图中的每条消息对应了一个类操作或状态机中引起转换的触发事件;协作图协作图和序列图都可以表示各对象间的交互关系,但它们的侧重点不同;序列图用消息的几何排列关系来表达消息的时间顺序,各角色之间的相关关系是隐含的;协作图用各个角色的几何排列图形来表示角色之间的关系,并用消息来说明这些关系;在实际中可以根据需要选用这两种图;一个协作图描述了系统中为实现某些服务所涉及的对象扮演的角色及其相互之间的交互;协作图着重于有协作关系的对象之间的交互和链接指对象实例之间的物理或概念上的链接,一个链接是某关联的一个实例;它可用于图示系统中的操作执行、用例执行或一个简单的交互场景;协作图描述了对象及其之间的链接,还描述了链接的对象之间如何发送消息;系统管理员登录序列图：系统管理员登录协作图：用户买书序列图：用户买书协作图：创建系统的状态图状态图是一个用于模拟系统的动态性质的五个的UML图;他们定义一个对象在其生命周期的不同状态;这些状态改变的事件;因此,状态图是有用的模型反应系统;反应式系统可以被定义为一个系统,响应外部或内部事件;状态图描述从一个状态到另一个状态的控制流;国被定义为一个条件在其中一个对象存在,它改变一些事件被触发时;所以最重要的目的是状态图模型对象从创建到终止的生命周期;4.3 创建系统的活动图UML中的活动图用于描述满足用例要求所要进行的活动以及活动间的约束关系,有利于识别并行活动和工作流程情况;活动图实际上就是用来为用例的事件流建模的工具;5 物理模型创建系统组件图在UML中对一个系统的构件和组件图建模就是在物理结构上建模;每一个组件图只是系统静态视图的某一个图形表示,描述系统的某一个侧面;也就是说,任何一个组件图都不必面面俱到,试图全面地描述系统的整个面貌,系统中所有的组件图合起来才能描述系统的完整静态视图创建系统部署图部署视图表示运行时的计算资源如计算机及它们之间的连接的物理布置;这些运行资源被称作节点;在运行时,节点包含构件和对象;构件和对象的分配可以是静态的,它们也可以在节点间迁移;如果含有依赖关系的构件实例放置在不同节点上,部署视图可以展示出执行过程中的瓶颈;节点是某些计算资源的物理对象,包括计算机、外部设备等;节点可被看作类型,也可看作实例;节点与节点之间是通过物理连接发生关联,以便从硬件方面保证系统各节点之间的协同运行;网上购书系统的部署图描述如下：1客户的PC机上通过Http协议与Web服务器通信;2Web服务器通过JDBC与数据库服务器连接;6总结通过此次实践,首先,我基本熟悉并掌握了UML 建模工具Rational Software的安装及使用；其次,本文论述了一个基于WEB的网上购书系统,基本上体现了电子商务各方面的优点;我所设计的网上书店,主要是电子商务进行初步的探讨和设计;在设计过程中,我初步了解了UML的优点和先进之处,了解他的可以自动生成代码的功能;在设计和制作网上书店的过程中,培养了自己的综合能力和从全局考虑的思想;这个网上书店系统功能是很强大的,但出于自己水平有限,作为一个网上书店系统,该项目上有一些不完善和函待改进之处,有好多东西考虑不周,功能模块不是特别的完善;通过本次课程设计的编写,对本期的课程进行了系统的复习和应用,加深了对书上知识的了解;7参考文献1.UML系统建模基础教程胡荷芬等编着清华大学出版社2.面向对象设计UML实践英Mark Priestley3.UML课程设计董兰芳刘振安等编着机械工业出版社。
图书馆管理系统用例图、活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作（2）书籍管理：包括对书籍的增删改等。
图书管理系统UML图
图书管理系统UML图案例：图书管理系统一、图书管理系统功能描述图书管理系统能够对图书进行注册登记，也就是将图书的基本信息（如编号、书名、价格、作者等）预先存入数据库中，供以后检索，并且能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
同时，图书管理系统提高方便的查询方法。
如以书名、作者、出版社、出版时间等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式等信息。
图书管理系统提供对书籍进行预订的功能，也提供旧书销毁功能，对于淘汰、损坏、丢失的书名可及时对数据库进行修改。
图书管理系统能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
总的来说，图书管理系统主要包含下列功能。
1）读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
2）书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
3）借阅管理：包括借书、还书、预订书籍、续借、查询书籍、过期处理和书籍丢失后的处理。
4）系统管理：包括用户权限管理、数据管理和自动借还机的管理。
二、图书管理系统用例图确定参与者1.本系统的参与者包括两个：读者、管理员。
2.确定用例管理员包括的用例：1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
2）书籍管理：包括对书籍的增删改查操作。
3）书籍借阅管理：包括借书、还书、预订、书籍逾期处理和书籍丢失处理4）读者管理：包括对读者的增删改查操作。
读者包括的用例：1）登录系统。
2）借书。
3）还书。
4）查询：包括对个人信息和书籍信息的查询业务。
5）预订：读者对书籍的预订业务。
6）逾期处理：书籍过期缴纳罚金等。
7）书籍丢失处理：对书籍丢失后的不同措施进行处理。
8）自动借书机的使用。
3.用例图三、图书管理系统用例规约借书用例规约1.用例名称借书UC01ID用例本用例描述读者通过管理员借书的过程。
