炸药库设计规划方案
民爆储存库设计要素
小型民用爆炸物品储存库（小于3吨）建筑结构平面布置示意图爆破作业单位民用爆炸物品小型储存库平面示意图说明：如果库区建在山沟里，沟宽大于40米，且炸药库前、后、里三面都是高于20米的山体，则可以不建“U ”型防护土堤。
在上图中，值班室为外（出口方向），炸药库为里面。
大型库（5吨≤储存药量≤10吨）库房、防护土堤、围墙、防火沟、警卫值班室等平面布置和安全距离的基本要求示意图大型民爆物品储存（>5吨）库房、值班室、防护土堤、消防水池、防火沟平面布置示意图民用爆炸物品储存库建筑结构各功能单元设计要点特别说明：如果炸药库前、后和左侧是高于20米的山体，则可以不建“U”形防护土堤，但炸药库外墙到围墙的距离，小型库要大于5米，大型库要大于15米。
一、小型库1炸药库、雷管库库房面积：（1）炸药库：最大储存药量3吨以下，4×3m2, 最大储存药量3~5吨，4×5m2。
（2）雷管库：4×3~4m2。
（3）雷管发放间：4×2~3m2。
库房结构：储存库应为单层建筑，可采用砖墙承重，厚度不小于24cm,屋盖宜为钢筋混凝土结构，厚度不小于15cm，净高度不宜低于3m。
库房距离：炸药库与雷管库之间距离不小于12米。
库门结构：（1）储存库的外层门应为防盗门，内层门应为加金属网的通风栅栏门，栅栏的钢筋直径不小于12mm,间距不大于100mm,两层门均应向外开启；（2）门洞的宽度不宜小于1.5m，高度不宜小于，库窗结构：库窗位置应距地面2米以上；库窗尺寸：（宽×高）40cm×30cm；库窗应能向外开启，窗洞上应配置铁栅栏，铁栅栏的钢筋直径不小于12mm,间距不大于100mm,，窗洞上还要加装金属网以防止小动物钻进库房；在窗下勒脚处（距地面30cm左右）宜设置通风孔并装设铁栅栏和金属网。
库内地面：普通水泥地面；（1）炸药库地面应铺设木板，（2）雷管库地面应在底层铺木板，在木板上铺设导静电橡胶板，且应接地。
炸药库设计

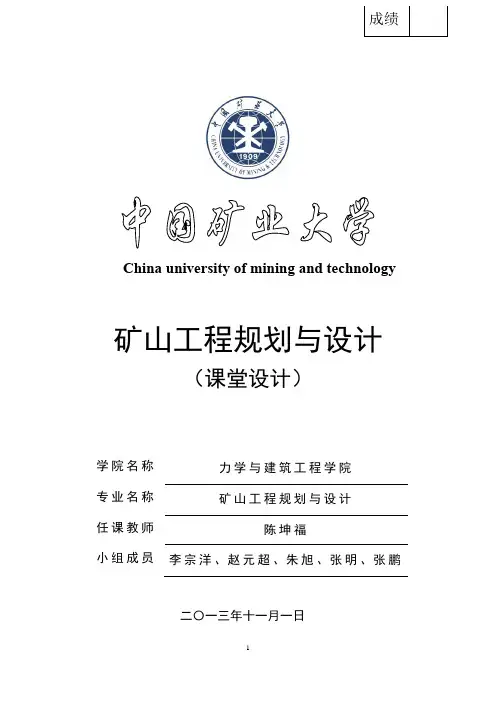

China university of mining and technology矿山工程规划与设计（课堂设计）学院名称 力学与建筑工程学院 专业名称 矿山工程规划与设计任课教师陈坤福小组成员 李宗洋、赵元超、朱旭、张明、张鹏二〇一三年十一月一日井底车场炸药库设计一、炸药库概念井下爆破材料库分为硐室式与壁槽式两种。
硐室式是指爆破材料放于库房巷道一侧的硐室内或库房巷道内。
每个硐室或库房或巷道存炸药量大（不超过2000kg）；壁槽式是指爆破材料存放于库房巷道两侧的壁槽内，每个壁槽贮存炸药量较小（不超过400kg）。
硐室式具有管理集中方便，存量大，工程量少的优点。
但由于硐室容量大，一旦发生爆炸，安全性差。
同时当硐室较深时，对防潮通风不利。
该种方式我国金属矿山采用较广泛。
壁槽式由于壁槽数量多，容量小而且分散，因此使用中搬运量大。
以储存相同量的炸药和雷管相比较，壁槽式掘进量比硐室式多20%～30%。
总之，从使用与施工来说，硐室式较优越，但从安全着眼，壁槽式较好。
煤矿井下以往多用壁槽式，现在渐多地采用硐室式。
（矿山工程规划与设计P5-25）二、课题要求井底车场炸药库的设计1、规范相关要求2、设计方法与步骤3、设计实例：某矿每天消耗火药360kg、雷管500发，试设计井底车场炸药库（采用壁槽式）。
三、相关规范与要求1、井下炸药库的设计必须遵守《爆破安全规程》GB6722—86规定的相关条款。
2、井下爆破器材的单个硐室储存额炸药不得超过2t，单个壁槽储存的炸药不得超过400kg。
其库容量不得超过炸药库3天的生产用量和起爆器材10天的生产用量。
3、井下爆破器材库不得设在含水层和岩体破碎带中，库房的联通巷道必须拐3个直角弯，联通巷道在拐弯处要延长2m，断面不小于4平方米。
4、井下爆破器材库应有2个出口，井下爆破器材库除没有专门存储爆破器材的硐室和壁槽外，还应该设有联通硐室或壁槽的巷道和若干辅助硐室。
5、存储雷管和硝化甘油类炸药库的硐室或壁槽应该设有金属门网，存储爆破器材的硐室、壁槽等相互之间应留有足够的殉爆距离。
炸药库建设方案
目录第1章编制依据 (1)1.1工程概述 (1)1.2炸药库的平面布置及要求 (1)1.3建库规模 (2)第2章施工条件 (3)2.1仓库选址 (3)2.2三通一平条件 (3)2.3施工流程图 (3)第3章施工方法 (4)3.1一般要求 (4)第4章爆炸物品储存库安全规范 (6)4.1消防 (6)4.2电气 (6)4.3防雷 (6)4.4防静电 (8)第5章储存库安全管理 (9)5.1储存管理 (9)5.2存放管理 (9)5.3发放管理 (9)5.4装卸出入库管理 (10)5.5流向管理 (10)5.6治安防范 (10)5.7应急救援 (10)第6章质量保证措施 (13)6.1土方施工质量保证措施 (13)-I-6.2模板施工质量保证措施 (13)6.3混凝土工程质量保证措施 (13)第7章安全保证措施 (14)第8章环境保护措施 (15)-II-第1章编制依据①《建筑结构可靠度设计统一标准》（GB50068-2001）；②《建筑结构荷载规范》（GA50009-2001）（2006年版）；③《建筑抗震设计规范》（GB50011—2010）；④《混凝土结构设计规范》（GB50010-2002）；⑤《建筑地基基础设计规范》（GB50007-2002）；⑥《民用爆破器材工程设计安全规范》（GB50089-2007）⑦《小型民用爆炸物品储存库安全规范》（GA838-2009）；⑧《砌体机构设计规范》（GB50003-2001）本工程按国家现行设计标准进行设计。
施工时应遵守本说明外尚应符合设计说明和标准图集及现行规范的要求。
1.1工程概述本项目建水至元阳段高速公路起于红河州建水县庄子河枢纽互通与鸡石高速进行交通转化，经放马坪、苟街、坡头乡、龙岔、尼格温泉，止于元阳县西北侧呼山公社，设置呼山枢纽与元蔓高速进行衔接。
我局承担标段施工起点为咪的村隧道中部Z3K36+916.807，终点为Z4K43+576，全线长度6659.193m。
炸药库临建方案范文
炸药库临建方案范文一、项目背景及意义炸药是一种极其危险的物质，具有很强的爆炸性和燃烧性，因此需要安全可靠的存放和管理。
炸药库临建项目的目的是为了在有限的条件下，尽量提高炸药的存放安全性，确保人员和财产的安全，并且满足法律法规的要求。
二、项目规划1.选址：选址应注意远离人口繁华区、居民区、工业区和交通要道，尽量选择地势较高、通风良好的地方，并且离主要道路和河流有一定的距离。
2.设计原则：设计应严格按照炸药库的规范进行，包括库房容量、建筑结构、防爆措施、通风设施等。
3.施工计划：根据设计方案，制定详细的施工计划，确保施工进度和质量。
三、设计方案1.库房容量：根据炸药的存放数量和种类，确定库房的容量。
库房分成主库区和进出库区，分别设置炸药存放区和炸药操作区。
2.建筑结构：库房应采用耐火、耐爆炸的材质进行建造，包括墙体、地面和屋顶。
墙体应采用混凝土或耐火砖等材质，地面应选择防爆地砖，屋顶应选择钢板或防爆材料。
3.防爆措施：库房应设置自动灭火系统，包括火灾报警器、喷淋系统和气体灭火系统。
同时，要设置消防器材，如灭火器、消防栓等。
4.通风设施：库房应设置通风系统，保证空气流通，防止炸药积聚可燃气体。
通风设施包括进风口、出风口和风道，风道应材质防爆、导热系数低。
5.安全出口：库房应设置多个安全出口，以便在紧急情况下人员能够迅速撤离。
出口应符合安全标准，设置疏散指示标志和紧急照明设施。
6.围墙：库房应设置围墙，围墙高度应符合规定，并且设置防爆门，以便库房离墙一定距离的区域进行巡检和维修。
四、施工计划1.前期准备：包括勘察选址、设计方案编制、申请审批等。
2.土建施工：包括库房地基的挖掘、基础的浇筑、墙体和地面的建造等。
3.设备安装：包括灭火系统、通风设施、安全出口等设备的安装。
4.园林绿化：对围墙周围进行绿化美化，提高环境质量。
5.完工验收：对施工质量进行验收，确保符合要求。
五、项目总结炸药库临建项目是一项涉及安全和法律要求的工程，其施工过程应严格按照设计方案执行，确保库房的安全性和可靠性。
小型民爆储存库平面布置图和设计要素
页眉内容页脚内容- 4 -爆破作业单位民爆物品储存库（药量≦5吨）库区平面布置图爆破作业单位民用爆炸物品小型储存库平面示意图说明：如果库区建在山沟里，沟宽大于40米，且炸药库前、后、里三面都是高于20米的山体，则可以不建“U ”型防护土堤。
在上图中，值班室为外（出口方向），炸药库为里。
围墙内面积：20*36= 720平方米。
小型民用爆炸物品储存库建筑结构各单元土建施工技术要点1炸药库、雷管库1.1 库房面积：（1）炸药库：最大储存药量3吨以下，4×3m2, 最大储存药量3~5吨，4×5m2。
（2）雷管库：4×3~4m2。
（3）雷管发放间：4×2~3m2。
1.2 库房结构：储存库应为单层建筑，可采用砖墙承重，厚度不小于24cm,屋盖宜为钢筋混凝土结构，厚度不小于12cm，净高度不宜低于3m。
1.3 库门结构：（1）储存库的外层门应为防盗门，内层门应为加金属网的通风栅栏门，栅栏的钢筋直径不小于12mm,间距不小于100mm,两层门均应向外开启；（2）门洞的宽度不宜小于1.5m，高度不宜小于2.0m，1.4 库窗结构：库窗位置应距地面2米以上；库窗尺寸：（宽×高）40cm×30cm；库窗应能向外开启，窗洞上应配置铁栅栏，铁栅栏的钢筋直径不小于12mm,间距不小于100mm,，窗洞上还要加装金属网以防止小动物钻进库房；在窗下勒脚处（距地面30cm左右）宜设置通风孔并装设铁栅栏和金属网。
1.5 库内地面：普通水泥地面；（1）炸药库地面应铺设木板，（2）雷管库地面应在底层铺木板，在木板上铺设导静电橡胶板，且应接地。
1.6 库内墙面上画定高线：炸药库定高线距地面1.8米，雷管库定高线距地面1.6米；1.7 库内地面上画定置线：沿墙周距墙边0.25米。
1.8 门窗洞口宜采用钢筋混凝土过梁，过梁支承长度不应小于250mm。
2 警卫室2.1 建筑面积：一般选3×4m2,够用就行。
炸药库、雷管库、看守房设计说明
炸药库、雷管库、看守房设计说明一、炸药库1、基础采用条形基础，基础埋深30cm，宽40cm，采用片石砌筑。
若地基承载力达不到设计要求，可采用人工压实法加固地基。
2、墙24墙，采用普通红砖，混合砂浆（由水泥、石灰膏、砂加水拌和而成）砌筑，砌式为一顶一顺式。
砖的用量：5134块。
3、屋顶3.1屋顶为平屋顶，现浇而成。
排水为无组织排水，单向排水，坡度为2％，由前向后。
3.2板的配筋：（配筋详图见附图）3.3板用C15混泥土，用量为：1.31m3。
3.4注意事项：①钢筋的混凝土保护层厚度为15mm。
②受力筋布置在板的底部，分布筋布置在其上面。
③板的四角均布置放射筋，示意图如下：4、室内地面铺设：先用C10砼铺底，厚10cm，然后以M10砂浆抹面。
C10砼用量：1.1m3。
5、其他：①门：900×2100，为木质，外表裹以铁皮。
②室外水沟紧挨散水，尺寸为：300×300mm。
③散水坡度为3％。
二、雷管库1、基础：同炸药库。
2、墙：同炸药库。
用砖量：3072块。
3、屋顶：3.1同炸药库3.1。
3.2板的配筋：（配筋详图见附图）3.3板用C15混泥土，用量为：0.61m3。
3.4注意事项：同炸药库3.4。
4、室内地面铺装：同炸药库。
C10砼用量：0.31m3。
5、其他：同炸药库。
三、看守房1、基础：同炸药库。
2、墙：同炸药库。
用砖量：6674块。
3、屋顶：3.1同炸药库3.1。
3.2板的配筋：（配筋详图见附图）3.3板用C15混泥土，用量为：1.56m3。
3.4注意事项：同炸药库3.4。
4、室内地面铺装：同炸药库。
C10砼用量：1.3m3。
5、其他：同炸药库。
另：窗：900×1200mm（注：建筑施工图和结构施工图见附图）。
井下爆破器材库方案设计
井下爆破器材库方案设计目次1 井下爆破器材库库容的确定 (1)2 井下爆破器材库位置选择 (1)2.1 爆破器材库位置选择影响因素 (1)2.2 爆破器材库位置选择 (2)3 爆破器材库布置形式 (2)4 工程量 (3)5 投资估算 (3)附图：附图1 -XXXm中段平面布置图附图2 -XXXm中段平面布置图附图3 -XXXm中段井下爆破器材库平面布置图1 井下爆破器材库库容的确定地下铁矿井下爆破材料消耗量见表1。
根据《爆破安全规程》GB6722-2014要求，井下爆破器材库的炸药存量不能超过3天的用量，起爆器材不能超过10天的生产用量。
河北省地方标准，《非煤矿山井下民用爆炸物品储存库安全规范》（DB 13/T 2906-2018）要求，每个硐室储存的炸药量应不超过2000kg，雷管应不超过2000发。
地下铁矿井下3天的炸药用量为6.14 t，10天的起爆器材用量为电子雷管12694发，导爆索1112 m。
根据上述炸药用量，本次设计井下爆破器材库存放乳化炸药6 t，电子雷管4000发，导爆管导爆索1000 m。
2 井下爆破器材库位置选择2.1 爆破器材库位置选择影响因素（1）爆破器材库距离井筒、井底车场和主要巷道的距离不小于100 m；距离上、下巷道的距离不小于30 m。
（2）爆破器材库尽可能服务-xxxm、-xxxm中段，服务年限尽可能的长。
（3）-xxxm副井石门附近布置的沉淀池、无轨设备检修硐室已施工，井下爆破器材库布置时应尽量避免影响已施工工程。
（4）根据《爆破安全规程》GB6722-2014要求，井下爆破器材库应设有独立回风道。
2.2 爆破器材库位置选择根据上述分析，井下爆破器材库布置在-350m中段副井石门处。
井下炸药通过副井、副井石门运至爆破器材库。
炸药发放可通过副井或斜坡道运至各工作面。
爆破器材库布置符合性见表2。
井下爆破器材库位置及布置见图1和图2。
图1 井下爆破器材库位置及布置图（-xxxm中段）图2 爆破器材库回风天井位置及布置图（-300m中段）3 爆破器材库布置形式爆破器材库包括炸药及起爆器材存放库、辅助硐室和通向库房的一组巷道等。
炸药库防雷工程设计方案,雷管库防雷工程设计方案
炸药库防雷工程设计方案一、防直击雷：按一类防雷计算避雷针高度，设计安装位置（详见图示）根据有关要求，结合场地实际，避雷针安装点如图示。
保护半径，保护高度:炸药库高度约为3.05米，长6米，宽4米，避雷塔2座，高度为H=18米，分别保护炸药库与雷管库。
二、防雷电感应、防雷电波侵入措施炸药库和爆破器材库内不设电气设施和电气照明，亦没有架空金属管道、埋地或地沟内的金属管道进出，也没有钢窗等较大金属物和突出屋面的放散管、风管等金属物体，故本设计不需考虑防雷电感应、防雷电波侵入措施。
在炸药库门口设一个防静电泄流器并做接地处理但应在照明电进线端安装一台避雷器，各摄像头做接地处理。
三、综合说明：1、炸药库与雷管库天面(或女儿墙)应敷设避雷带，高度为0.25米以上，尽可能沿外侧敷设，支持卡间距在0.5-1.5米之间。
避雷带采用镀锌圆钢，圆钢直径不应小于10mm。
炸药库、雷管库门前各设一个静电释放器，与人工接地体连接。
围墙防护网每20米设一个接地，接地电阻≤10Ω。
2、沿库四周3.5米外做人工接地体；人工接地体在土壤中的埋设深度不应小于0.5m；埋于土壤中的人工水平接地体采用扁钢或圆钢。
圆钢直径不应小于10mm；扁钢截面不应小于100 mm2，其厚不应小于4mm。
3、炸药库与雷管库立避雷塔，引下线与人工接地体连接。
4、避雷针接闪器宜采用专用避雷针。
5、避雷针和避雷带的引下线采用镀锌圆钢或镀锌扁钢，圆钢直径不应小于10mm。
6、防雷系统的接地电阻应≤10Ω，如不能达到要求，应采取措施（加装接地模块）降低土壤电阻率，使接地电阻符合要求。
7、施工采用标准为《电气装置安装工程接地装置施工及验收规范》，避雷针、避雷带、引下线、人工接地体等相互之间的连接，应符合以下标准：镀锌扁钢与镀锌扁钢的焊接长度不小于宽度的2倍；镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。
镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍四、避雷针保护半径法：提前放电避雷针保护半径的计算公式设避雷针的启动抢先时间为△T则上行先导的抢先距离△=V*△T根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：D电击距离，它取决于被保护建筑物的级别，对于Ⅰ、Ⅱ、Ⅲ类保护对象，D值分别为30m，45m，60m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炸药库设计规划方案
关键字：炸药库设计方案发布时间：2010-12-22 10:54:36 阅读：284次
一、编制依据
1、《小型民用爆破物品储存库安全规范》GA 838-2009
2、《爆破安全规程》GB 6722
3、《民用爆破物品储存库治安防范要求》GA 837
4、《建筑物防雷设计规范》GB 50057
5、《小型民爆器材仓库建设标准》
6、《脉冲电子围栏及其安装和安全运行》GB/T7946
7、《防静电工作服》GB12014
8、《民用爆破器材工程设计安全规范》GB50089
9、《个体防护装备职业鞋》GB21146
10、《建筑设计防火规范》 GB50016
11、中华人民共和国主席令第70号《安全生产法》
12、国务院令第446号《民用爆炸物品安全管理条例》
二、库区选址
根据工程分布，施工生产需要，安全需要火工品库设计5个中心临时存放库，各库均有单独道路与便道相接，出入运输方便；库区处于山坳中，远离居民区和高压电线、主要交通要道及国防设施，四周有山体作为自然屏障，安全环境较好。
三、平面布置和内部距离
五库区均按统一标准进行设计，结构和设施相同。
1、库区内设：炸药库、雷管库、消防水池、防雷设施、视频监控系统、入侵报警系统、围墙、库区大门等
库区外设值班室、监控和报警系统终端设在值班室内。
2、安全距离：炸药库和雷管库分别设在库区两端，间距35米；围墙高度2米，与库房墙体间距≥5米，顶部设防爬设施；值班室设在围墙外，与库区大门距离≥30米；消防水池位于库区中部，与两库距离均≤10米。
（详见平面布置图）
四、建筑结构
1、雷管库为砖混结构，钢筋混凝土现浇屋面。
平面尺寸5×6米，室内净高3.5米，墙体采用24砖墙，四角设置37构造柱。
基础施工采用整体钢筋混凝土圈梁，屋面采用整体现浇，铺设10×10cm钢筋网，混凝土厚度10cm，屋面采用中间高四周低的方式排水，并加设隔热设施。
2、炸药库平面尺寸6×9米，结构与雷管库相同，考虑到纵向长度较大，墙体在纵向4.5米处加设37构造柱，顶部设钢筋混凝土横梁一道。
（详见结构图）
3、门均设两层门，外层为铁皮包覆的耐火门；里门为栅栏门，门对外开0.8m，高2.1m。
4、库房配有足够的采光窗和通风窗，库房采光比为1/25～1/30。
采光窗80×50cm，窗台距地面高度2.1m，窗门为三层，外层为包铁皮板窗门；里层为玻璃门；中层为铁栅栏。
通风窗60×30cm高度离地面50cm，窗门三层，里层为铁栅栏，中层为铁丝网，外层为铁皮（防雨）(窗均改为一层，为铁栅栏包铁丝网)。
5、地面采用10cm混凝土硬化，平整、坚实、无裂缝、防潮、防腐蚀，不得有铁器露
于地表。
其上用方木、木板架空，雷管库加辅软垫，防止静电。
6、值班室3.5×8m，（改为4×8m）分两间，净高3米，彩钢瓦屋顶，室内进行吊顶装修，开窗两处，（五处）一处正对道路入口，一处正对库区。
7、库区为全封闭式，四周设置实密围墙，采用12砖砌，高度2米，外侧设置防爬网。
8、库区大门为双开铁大门，宽度3.5米。
道路泥结碎石道路，宽度3.5米，坡度小于6%。
五、场地排水
1、场地设置按中间高四周低布置，向四周排水，保持场内不积水。
2、沿围墙脚设置30×30排水沟一道，将水引出库区。
3、库房四周设置50cm散水，向四周排水，同时设置土沟将水引入外侧排水沟。
六、电器布置
1、值班室按一般电器场所布置，保证全天候用电要求。
2.库房内不安装灯具，采用自然光或在库外安装探照灯进行投射照明，灯具与库房距离不小于3米。
3、电源开关或段容器设置在库房外面，单独配电箱。
线路采用铜芯铠装电缆埋地敷设。
做好接地，接地电阻不大于10欧姆。
4、采用移动式照明时，应使用防爆手电筒或手提式防爆应急灯。
七、防雷设施
防雷设施委托当地有资质的单位进行，或自行施工，屋顶突出位置设置接闪器，接地使用2米长5#角钢，保证接地电阻不大于4欧姆，待施工完成后由经国家认定的乙级以上资质单位组织验收，合格后发给《防雷装置检测验收合格证》方可投入使用。
八、消防设施
库区建消防水池3×5米高度2米，理论存储水量30立方，每库配3个干粉灭火器，同时配备相应的消防沙、消防桶、消防铲等器材
九、安全设施
治安防范系统采用人防、物防、技防、犬防相结合的原则，设施安装应符合国家的相关规定。
库区及周边设置视频监控系统和入侵报警系统，值班看守人员具有一定工作经验，能熟练操作治安防范设备、器材，能按预案处理突发事件。
同时工地配备2条大型犬做为看护犬，用于日常看护和夜间巡游。
库区设置安全标识标志和各种安全警示、禁止牌。
标志牌底色宜为白色，字体宜为黑色（按国家相关标准执行）。
十、库容设计
每个库的库存设计量为20t，雷管4万枚，到爆管3万米。
