地下及覆土火药炸药仓库设计安全规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-地下及覆土火药炸药仓库设计安全规范G B50154-19921总则为做好地下及覆土火药、炸药仓库设计，贯彻“安全第一，预防为主”的方针，防止事故发生，减少事故损失，保障国家和人民的生命财产安全，特制定本规范。
本规范适用于储存火药、炸药的地下及覆土仓库及其转运站、站台库的新建、扩建工程设计。
本规范不适用于储存火药、炸药的天然洞库、地面仓库及火药制造厂生产线内覆土工序转手库的工程设计。
地下及覆土火药、炸药仓库的设计，除执行本规范规定外，尚应符合国家现行有关标准、规范的要求。
2火药、炸药存放规定地下及覆土火药、炸药仓库的单库存放量以梯恩梯为标准，其他火药、炸药应按附录二梯恩梯当量值进行换算。
各种火药、炸药均宜按单独品种专库存放。
但当条件受限制时，可按下列火药、炸药分组存放：一、黑索金、奥克托金、特屈儿、太安、高能混合炸药；二、4号炸药；三、胶质炸药；四、梯思梯、梯萘炸药、粉状铵梯炸药、二硝基萘、地恩梯；五、黑火药；六、单基火药、双基火药；七、乳化炸药、水胶炸药。
地下仓库的存药条件，宜符合下列规定：一、装药与主洞室横截面积比（Ks）宜小于等于0.26，Ks应按下式计算：式中Sy—装药实测横截面积（m2）；Sd--主洞室实测横截面积（m2）。
二、装药长径比（KL ）宜小于等于18，KL应按下式计算：式中L—装药长度（m）；D—装药等效直径（m）。
三、库房内垛位的间隔不应小于0.1m，库房内运输道的宽度不应小于1.2m，沿墙的检查道宽度不应小于0.7m。
表2.0.3各种火药、炸药的堆垛高度限值库房内的温度最高不宜高于30℃，最低不宜低于一10℃。
存放双基火药的仓库最低温度不宜低于－4℃。
库房内的相对湿度宜保持在50％－80％之间。
3总体布置第一节库址选择选择岩石洞库的库址时，在地形地质方面宜符合下列要求：一、洞库所在山体宜山高体厚，山形完整，无大的地质构造；二、地下水少，岩体中无有害气体和放射性物质。
炸药库设计
China university of mining and technology矿山工程规划与设计（课堂设计）学院名称 力学与建筑工程学院 专业名称 矿山工程规划与设计任课教师陈坤福小组成员 李宗洋、赵元超、朱旭、张明、张鹏二〇一三年十一月一日井底车场炸药库设计一、炸药库概念井下爆破材料库分为硐室式与壁槽式两种。
硐室式是指爆破材料放于库房巷道一侧的硐室内或库房巷道内。
每个硐室或库房或巷道存炸药量大（不超过2000kg）；壁槽式是指爆破材料存放于库房巷道两侧的壁槽内，每个壁槽贮存炸药量较小（不超过400kg）。
硐室式具有管理集中方便，存量大，工程量少的优点。
但由于硐室容量大，一旦发生爆炸，安全性差。
同时当硐室较深时，对防潮通风不利。
该种方式我国金属矿山采用较广泛。
壁槽式由于壁槽数量多，容量小而且分散，因此使用中搬运量大。
以储存相同量的炸药和雷管相比较，壁槽式掘进量比硐室式多20%～30%。
总之，从使用与施工来说，硐室式较优越，但从安全着眼，壁槽式较好。
煤矿井下以往多用壁槽式，现在渐多地采用硐室式。
（矿山工程规划与设计P5-25）二、课题要求井底车场炸药库的设计1、规范相关要求2、设计方法与步骤3、设计实例：某矿每天消耗火药360kg、雷管500发，试设计井底车场炸药库（采用壁槽式）。
三、相关规范与要求1、井下炸药库的设计必须遵守《爆破安全规程》GB6722—86规定的相关条款。
2、井下爆破器材的单个硐室储存额炸药不得超过2t，单个壁槽储存的炸药不得超过400kg。
其库容量不得超过炸药库3天的生产用量和起爆器材10天的生产用量。
3、井下爆破器材库不得设在含水层和岩体破碎带中，库房的联通巷道必须拐3个直角弯，联通巷道在拐弯处要延长2m，断面不小于4平方米。
4、井下爆破器材库应有2个出口，井下爆破器材库除没有专门存储爆破器材的硐室和壁槽外，还应该设有联通硐室或壁槽的巷道和若干辅助硐室。
5、存储雷管和硝化甘油类炸药库的硐室或壁槽应该设有金属门网，存储爆破器材的硐室、壁槽等相互之间应留有足够的殉爆距离。
炸药库文档
炸药库简介炸药库是一种用于储存和管理炸药的建筑物或设施。
由于炸药具有很高的爆炸能力和危险性，炸药库的设计和操作必须遵循严格的安全标准，以确保人们的安全和预防意外事件的发生。
炸药库的设计建筑物结构炸药库的建筑物结构应符合以下要求：1.结构坚固：炸药库的建筑物应采用耐火材料和耐腐蚀材料进行构筑，以保证炸药在意外事件中不会泄漏或引发火灾。
2.隔离措施：炸药库应远离居民区、草木丛林和其他易燃物，以减少潜在的火灾和爆炸危险。
3.通风系统：炸药库应配备有效的通风系统，以确保炸药库内的空气流通，减少积聚的有害气体浓度。
安全设施炸药库还应配备以下安全设施：1.防火设备：炸药库应设有自动灭火系统和灭火器，以应对可能的火灾。
2.监控系统：炸药库应安装监控摄像头和入侵检测设备，以确保对炸药库内部和周围环境进行监控，并及时发出警报。
3.安全门锁：炸药库的出入口应使用先进的安全门锁系统，以限制未经授权人员的进入。
炸药库的操作人员培训炸药库的操作人员必须接受专门的培训，并且持有相应的证书才能负责操作和管理炸药库。
培训内容包括炸药的储存、处理、运输和紧急情况下的应急措施等。
安全操作规程炸药库操作人员必须严格遵守以下安全操作规程：1.严禁吸烟：在炸药库内部和周围区域严禁吸烟，以防止火种引发爆炸。
2.防止静电积聚：操作人员必须穿着防静电服装和鞋子，以减少静电的积聚。
3.货物分类储存：炸药应根据其性质和爆炸危险等级进行分类储存，以防止不同类型的炸药混合引发意外。
定期检查和维护炸药库的操作人员必须定期进行检查和维护，以确保炸药库的设施和安全设备处于良好的工作状态。
这些检查包括火灾、泄漏、通风和电气设备的检查。
总结炸药库在储存和管理炸药方面起着至关重要的作用。
它的设计和操作必须符合严格的安全标准，以确保人们的安全和预防意外事件的发生。
炸药库的建筑物结构和安全设施，以及操作人员的培训和安全操作规程，是确保炸药库安全运行的关键要素。
定期检查和维护也是保持炸药库设施正常运行的重要步骤。
炸药库设计
铜陵市狮子山区东湖煤矿井下爆炸材料库方案设计二00九年十一月目录1．概述1．1矿区位置与交通1．2采掘及火工品使用现状2．爆炸材料库设计2．1设计依据2．2设计原则2．3 爆炸材料库类型2．4爆炸材料库设计贮存量2．5安全距离2．6工程布置及工程量3．照明与通讯3．1照明3．2通讯4．通风与防潮4．1通风4．2防潮5．消防与防导电5．1消防5．2防导电6．设计工程概算7．炸药的储存管理附图及附件：铜陵市狮子山区东湖煤矿井下爆炸材料库设计图1．概述1．1矿区位置与交通东湖煤矿位于铜陵市东约l0公里，行政区划隶属于铜陵市狮子山区西湖镇，属地方国有煤矿。
矿井开采的煤层属立新井田东勘探区，矿区有混凝土公路连至芜铜公路、合铜公路，经公路可达宁铜铁路的狮子山站，距长江水运码头l0km，水陆交通便利。
1．2采掘及火工品使用现状矿井始建于1996年12月，设计生产能力为6万吨/年。
该矿九十年代初进行地下开采，截止2004年4月进行技改设计，设计生产能力仍为6万吨/年，2006年7月进行技改工程竣工验收，现处于生产阶段。
目前矿山地面爆炸材料库炸药储存量为1吨，主要火工品种类为粉状乳化炸药、岩石乳化炸药、煤矿使用Ⅰ号炸药和工业电雷管等，以上火工品作为矿山采煤、巷道掘进及改扩巷之用。
2．爆炸材料库设计2．1设计依据（1）地下及覆土火药、炸药仓库设计安全规程GB50154--92（2）煤矿安全规程2006年版（3）爆破安全规程GB6722—2003（4）民爆物品安全管理条例2．2设计原则本设计在保证安全的前提下满足矿山正常生产，同时要经济合理，技术上可行。
2．3 爆炸材料库类型井下壁槽式，炸药库和雷管库内各设置2个壁槽。
2．4爆炸材料库设计贮存量a 矿山采掘工程量：采煤量6万吨/年，年掘进量2800米，年改扩巷4000米；b 三日最大炸药需要量为：按井下每日同时施工的三个岩石掘进工作面最大消耗炸药量计算，12kg/m×2m×3班×3个=216 kg，全负压通风巷维修扩巷按掘进量的30%计算，216 kg×（1+30%）=280.8 kg，这样，三日消耗炸药量：280.8 kg×3日=842 kg。

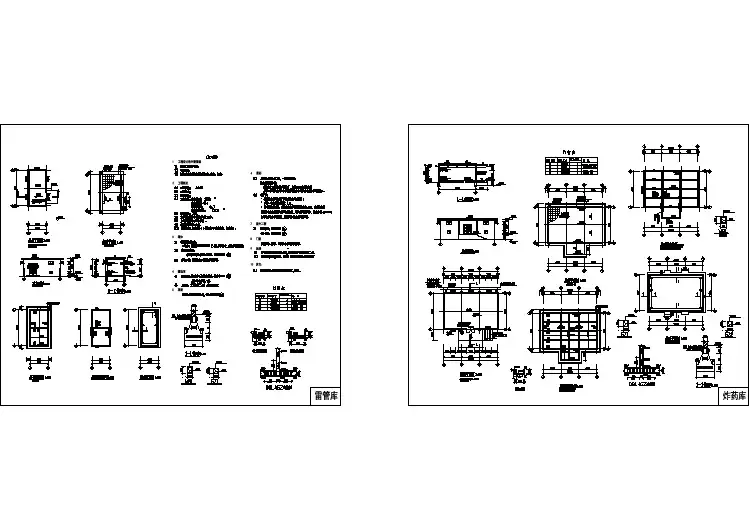

某公司火工炸药仓库全套建筑设计图纸
小型民爆储存库平面布置图和设计要素
页眉内容页脚内容- 4 -爆破作业单位民爆物品储存库（药量≦5吨）库区平面布置图爆破作业单位民用爆炸物品小型储存库平面示意图说明：如果库区建在山沟里，沟宽大于40米，且炸药库前、后、里三面都是高于20米的山体，则可以不建“U ”型防护土堤。
在上图中，值班室为外（出口方向），炸药库为里。
围墙内面积：20*36= 720平方米。
小型民用爆炸物品储存库建筑结构各单元土建施工技术要点1炸药库、雷管库1.1 库房面积：（1）炸药库：最大储存药量3吨以下，4×3m2, 最大储存药量3~5吨，4×5m2。
（2）雷管库：4×3~4m2。
（3）雷管发放间：4×2~3m2。
1.2 库房结构：储存库应为单层建筑，可采用砖墙承重，厚度不小于24cm,屋盖宜为钢筋混凝土结构，厚度不小于12cm，净高度不宜低于3m。
1.3 库门结构：（1）储存库的外层门应为防盗门，内层门应为加金属网的通风栅栏门，栅栏的钢筋直径不小于12mm,间距不小于100mm,两层门均应向外开启；（2）门洞的宽度不宜小于1.5m，高度不宜小于2.0m，1.4 库窗结构：库窗位置应距地面2米以上；库窗尺寸：（宽×高）40cm×30cm；库窗应能向外开启，窗洞上应配置铁栅栏，铁栅栏的钢筋直径不小于12mm,间距不小于100mm,，窗洞上还要加装金属网以防止小动物钻进库房；在窗下勒脚处（距地面30cm左右）宜设置通风孔并装设铁栅栏和金属网。
1.5 库内地面：普通水泥地面；（1）炸药库地面应铺设木板，（2）雷管库地面应在底层铺木板，在木板上铺设导静电橡胶板，且应接地。
1.6 库内墙面上画定高线：炸药库定高线距地面1.8米，雷管库定高线距地面1.6米；1.7 库内地面上画定置线：沿墙周距墙边0.25米。
1.8 门窗洞口宜采用钢筋混凝土过梁，过梁支承长度不应小于250mm。
2 警卫室2.1 建筑面积：一般选3×4m2,够用就行。
炸药库施工组织设计
施工组织设计资料编号一二三四五六七八九十十一十二名称编制依据工程简介施工条件施工流程图施工准备施工方法施工计划工期计划及保证工期的技术组织措施施工质量保证措施安全保证措施环境保护措施施工队伍简要情况介绍投标人： (盖单位章)法定代表人(或者委托代理人)签名：2022 年 4 月 15 日新疆塔什库尔干县金刚矿业有限责任公司乔普卡铁矿民用爆破器材仓库区建设项目①《爆破安全规程》 (GB6722-2003)；②《小型民用爆炸物品储存安全规范》 (GA838-2022)；③《砌体工程施工及验收规范》 (GB50203—2002)；④《建造地面工程施工及验收规范》 (GB50209—95)；⑤《民用爆破物品储存库治安防范要求》GA837⑥《建造物防雷设计规范》GB50057⑦《民用爆破器材工程设计安全规范》GB50089乔普卡铁矿区位于新疆塔什库尔干县城南东152º方位68 公里处，距离塔什库尔干县城约80 公里，西距G314 国道约18 公里，有沙石公路与G314 国道连接，交通便利。
乔普卡铁矿民用爆破器材仓库区位于乔普卡矿区西侧约15 公里的位置，距矿区选矿厂约1.5 公里，库区内新建炸药库3 栋、雷管库1 栋及相应配套设施。
拟建库址位于选矿厂东北侧的一处山坡上，库区占地面积约37368 ㎡，分别设置了 3 栋炸药库(每栋35 吨)、1 栋雷管库及发房间(50 万发)，由东向西分别为岗哨、消防水池、雷管库及发房间、炸药库等；库区值班室布置在库区西南侧；设计考虑了各库房与周围建造物的内部距离问题，危（wei）险品库房间均设置了防护土堤，间隔距离也符合《民爆规范》 (GB50089-2022)的规定。
各库房防护土堤内、外的雨水均采用明沟排水的方式，接入库区主排水沟排出库区外。
库区内的运输均采用汽车，道路采用混凝土路面，主路面宽4m，路肩宽各1m，引道路面宽3m，路面坡度不大于1%，结构层次挨次为：原土夯实，天然砂砾厚150mm，水泥砂砾厚150mm ，C25 混凝土面层厚200mm。
标准化炸药库建设设计方案
标准化炸药库建设设计⽅案⽬录1、编制依据 (2)2、仓库概况 (2)3、施⼯流程图 (4)4、施⼯准备 (5)5、具体布置 (5)6、安全管理 (8)7、施⼯计划 (24)8、安全保证措施 (24)9、⽂明施⼯ (25)1、编制依据①《爆破安全规程》（GB6722-2011）；②《⼩型民⽤爆炸物品储存安全规范》（GA838-2009）；③《砌体⼯程施⼯及验收规范》（GB50203—2002）；④《建筑地⾯⼯程施⼯及验收规范》（GB50209—95）；⑤《建筑物防雷设计规范》（GB 50057-2010）。
2、仓库概况仓库选址位于K23+750线路左侧约80m，利⽤周围⼭体作为天然防护，周围⼭体情况稳定，地势较⾼，不受暴⾬及⼭洪等灾害影响。
⽕⼯仓库占地⾯积为520 m2，包含有⼀个可移动式炸药库⾯积7.5m2，⼀个可移动式雷管库⾯积3.5m2，⼀个发料室⾯积9m2，⼀个消防⽔池及⼀个消防砂池⾯积39 m2，距离⽕⼯仓库60m处设置⼀个值班室⾯积16㎡。
本库按⼩型民⽤⽕⼯仓物品储存库安全规范设置。
因储存库区周围为陡峭⼭体，围墙采⽤刺铁丝⽹围墙，围墙距储存库墙⾓的距离为5m。
防雷布置按照GB50057建筑物防雷规范中第⼀类防雷建筑物进⾏布置。
炸药库及雷管库采⽤可移动式库房，可移动式炸药库储存量5t，可移动式雷管库储存量2000发。
移动库房由具有相关资质的⼚家订做，移动库房进场后由质检单位验收合格后安装。
炸药库与雷管库间距22m，满⾜GA838-2009规范中不⼩于12m的要求。
值班室为砖墙结构，墙体采⽤24cm砖墙，墙⾼3.3m。
墙⾼2.5⽶处设窗，窗装钢格栅并安装上下开门，值班室朝库房⽅向不设窗户。
围墙⼤门采⽤双开铁门，门梁上安置铁丝⽹防护。
每库房门⼝配5KG 磷酸铵盐⼲粉灭⽕器两个，砂箱⼀个。
沿围墙内外墙⾓各设宽20cm,深20cm排⽔沟。
电⼒系统的敷设严格按照GB50054低压配电设计规范执⾏，设短路保护、过负载保护及接地故障保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下炸药库规划设计
一、编制依据
1、《小型民用爆破物品储存库安全规范》GA 838-2009
2、《爆破安全规程》GB 6722
3、《民用爆破物品储存库治安防范要求》GA 837
4、《建筑物防雷设计规范》GB 50057
5、《小型民爆器材仓库建设标准》
6、《脉冲电子围栏及其安装和安全运行》GB/T7946
7、《防静电工作服》GB12014
8、《民用爆破器材工程设计安全规范》GB50089
9、《个体防护装备职业鞋》GB21146
10、《建筑设计防火规范》 GB50016
11、中华人民共和国主席令第70号《安全生产法》
12、国务院令第446号《民用爆炸物品安全管理条例》
二、库区选址
根据工程分布，施工生产需要，安全需要火工品库设计5个中心临时存放库，各库均有单独道路与便道相接，出入运输方便；库区处于山坳中，远离居民区和高压电线、主要交通要道及国防设施，四周有山体作为自然屏障，安全环境较好。
三、平面布置和内部距离
五库区均按统一标准进行设计，结构和设施相同。
1、库区内设：炸药库、雷管库、消防水池、防雷设施、视频监控系统、入侵报警系统、围墙、库区大门等
库区外设值班室、监控和报警系统终端设在值班室内。
2、安全距离：炸药库和雷管库分别设在库区两端，间距35米；围墙高度2米，与库房墙体间距≥5米，顶部设防爬设施；值班室设在围墙外，与库区大门距离≥30米；消防水池位于库区中部，与两库距离均≤10米。
（详见平面布置图）
四、建筑结构
1、雷管库为砖混结构，钢筋混凝土现浇屋面。
平面尺寸5×6米，室内净高3.5米，墙体采用24砖墙，四角设置37构造柱。
基础施工采用整体钢筋混凝土圈梁，屋面采用整体现浇，铺设10×10cm钢筋网，混凝土厚度10cm，屋面采用中间高四周低的方式排水，并加设隔热设施。
2、炸药库平面尺寸6×9米，结构与雷管库相同，考虑到纵向长度较大，墙体在纵向4.5米处加设37构造柱，顶部设钢筋混凝土横梁一道。
（详见结构图）
3、门均设两层门，外层为铁皮包覆的耐火门；里门为栅栏门，门对外开0.8m，高2.1m。
4、库房配有足够的采光窗和通风窗，库房采光比为1/25～1/30。
采光窗80×50cm，窗台距地面高度2.1m，窗门为三层，外层为包铁皮板窗门；里层为玻璃门；中层为铁栅栏。
通风窗60×30cm高度离地面50cm，窗门三层，里层为铁栅栏，中层为铁丝网，外层为铁皮（防雨）(窗均改为一层，为铁栅栏包铁丝网)。
5、地面采用10cm混凝土硬化，平整、坚实、无裂缝、防潮、防腐蚀，不得有铁器露于地表。
其上用方木、木板架空，雷管库加辅软垫，防止静电。
6、值班室3.5×8m，（改为4×8m）分两间，净高3米，彩钢瓦屋顶，室内进行吊顶装修，开窗两处，（五处）一处正对道路入口，一处正对库区。
7、库区为全封闭式，四周设置实密围墙，采用12砖砌，高度2米，外侧设置防爬网。
8、库区大门为双开铁大门，宽度3.5米。
道路泥结碎石道路，宽度3.5米，坡度小于6%。
五、场地排水
1、场地设置按中间高四周低布置，向四周排水，保持场内不积水。
2、沿围墙脚设置30×30排水沟一道，将水引出库区。
3、库房四周设置50cm散水，向四周排水，同时设置土沟将水引入外侧排水沟。
六、电器布置
1、值班室按一般电器场所布置，保证全天候用电要求。
2.库房内不安装灯具，采用自然光或在库外安装探照灯进行投射照明，灯具与库房距离不小于3米。
3、电源开关或段容器设置在库房外面，单独配电箱。
线路采用铜芯铠装电缆埋地敷设。
做好接地，接地电阻不大于10欧姆。
4、采用移动式照明时，应使用防爆手电筒或手提式防爆应急灯。
七、防雷设施
防雷设施委托当地有资质的单位进行，或自行施工，屋顶突出位置设置接闪器，接地使用2米长5#角钢，保证接地电阻不大于4欧姆，待施工完成后由经国家认定的乙级以上资质单位组织验收，合格后发给《防雷装置检测验收合格证》方可投入使用。
八、消防设施
库区建消防水池3×5米高度2米，理论存储水量30立方，每库配3个干粉灭火器，同时配备相应的消防沙、消防桶、消防铲等器材九、安全设施
治安防范系统采用人防、物防、技防、犬防相结合的原则，设施安装应符合国家的相关规定。
库区及周边设置视频监控系统和入侵报警系统，值班看守人员具有一定工作经验，能熟练操作治安防范设备、器材，能按预案处理突发事件。
同时工地配备2条大型犬做为
看护犬，用于日常看护和夜间巡游。
库区设置安全标识标志和各种安全警示、禁止牌。
标志牌底色宜为白色，字体宜为黑色（按国家相关标准执行）。
储存库警示标志牌图例
十、库容设计
每个库的库存设计量为20t，雷管4万枚，到爆管3万米。
