CAD图层使用的部分技巧
cad图层使用技巧_CAD中使用图层的技巧
cad图层使用技巧_CAD中使用图层的技巧一、在cad中合理设置图层很多情况下我们不需要自己设置图层，这是因为应用于建筑、机械等各类专业领域CAD软件或一些设计单位预定义了很多图层，在绘制图形时可以自动将图形放置到相应的图上，这就让很多设计人员形成了不设置图层的习惯。
这样固然可以省去很多麻烦，但缺点也是很明显的：设计人员在面对没有预定图层的环境下会无从下手，即使在具备这种环境的情况下，由于对图层不够了解，有时会将图形放在错误的图层上，导致图形显示或打印效果不正确。
磨刀不误砍柴工，合理设置图层并全面了解图层的各项功能，将会有效提高绘图效率，下面让我们来看一下设置当前图层的常用方法：1、在图层工具栏的下拉列表中选择图层名(当图层比较少且对图层定义比较清楚时适用这种方法)2、选择一个图形后单击(将当前对象图层设置为当前)按钮，或单击此按钮后再选择一个图形，选择的是与将绘制图形处于同一图层的对象。
(这个方法适用于图层比较多、对图层名不是很清楚但图形分类比较明确的图纸)需要注意的是，当选择了某个对象时，图层工具栏显示的是此对象所在的图层，此图层不一定是当前层。
图层工具栏显示的图层会选择对象变化，如果没有重新设置，当前层是不会变的。
如果对图层名烂熟于胸，而且键盘操作非常熟练，不妨用命令clayer来设置当前图层，这样会对提高效率有所帮助。
二、在cad中图层的开关、冻结和锁定通过设置图层的可见性可以简化图形，提高操作和显示效率。
通过锁定图层，可以防止一些图形被意外修改。
从现象上看，开关和冻结的效果类似，都可以控制图形的可见性。
实际上两者对显示数据的处理是不一样的，这些我们都不用关心，只要了解两者的用途就可以了。
与开关不同的是，冻结是与视口相关联的，有“所有视口冻结”“当前视口冻结”和“新视口冻结”几种选项：所有视口冻结的效果和开关差不多，“当前视口冻结”和“新视口冻结”只应用于布局空间的视口，只在进入布局空间才会被激活。
CAD绘图中的图层管理技巧
CAD绘图中的图层管理技巧在CAD绘图中，图层管理是非常重要的一项技能。
图层可以说是绘图的基础，它可以帮助我们更好地组织和管理绘图元素，提高工作效率。
下面我将分享一些CAD绘图中的图层管理技巧，希望对大家能有所帮助。
1. 命名规范在创建图层时，最好按照一定的命名规范进行命名，这样可以方便我们快速找到需要使用的图层。
例如，可以按照构件类型、绘图元素的性质或颜色来命名图层。
比如“WALL”表示墙体，”DOOR”表示门窗，”TEXT”表示文本等。
这样命名的图层可以更好地反映绘图元素的内容，使整个绘图更加有条理。
2. 设置图层属性在创建图层时，可以设置不同的属性，例如颜色、线型、线宽等。
这些属性可以根据需要进行调整，以便更好地展示绘图内容。
比如，可以将墙体设为实线，门窗设为虚线，文本设为粗实线。
通过设置不同的属性，我们可以更清晰地区分不同的绘图元素，使绘图更加直观易懂。
3. 使用图层过滤器CAD软件通常都提供了图层过滤器的功能，可以根据需要隐藏或显示指定的图层。
在进行复杂绘图时，有时候不希望看到某些图层的内容，这时候可以使用图层过滤器来隐藏这些图层，以便更好地集中注意力。
比如，当我们只关注墙体细节时，可以过滤掉其他不相关的图层，只显示墙体相关的内容。
4. 图层之间的关系在绘图过程中，不同图层之间可能存在一定的关系。
有时候我们希望一些图层的绘图元素能够相互参照，这时候可以使用图层之间的关系功能。
比如，在绘制电气布线图时，希望电线图层与开关图层能够保持一致，这样在修改开关位置时，电线也会相应地进行调整。
5. 图层的锁定和解锁有时候我们绘制了一些重要的图层，希望它们不会被无意中修改或删除。
这时候可以将这些图层锁定，以保证图层内容的稳定。
同时，如果需要修改或删除锁定的图层，也可以将其解锁。
这个功能可以避免对一些重要图层内容造成不可逆的影响。
6. 图层的复制和删除在绘图过程中，我们有时候需要复制某个图层，以便在其他绘图中再次使用。
CAD中的图层显示和隐藏技巧
CAD中的图层显示和隐藏技巧在使用CAD（计算机辅助设计）软件进行绘图时，掌握图层的显示和隐藏技巧非常重要。
图层的使用可以帮助我们更好地组织和管理绘图内容，以及快速切换不同的图层来进行编辑和查看。
下面我将介绍一些在CAD中实现图层的显示和隐藏的技巧。
1. 设置图层颜色和线型在CAD软件中，每个图层都有自己独特的颜色和线型。
我们可以通过图层属性管理器来设置各个图层的颜色和线型。
使用此功能可以让我们在绘图过程中更好地区分不同的图层，并提高绘图效率。
2. 显示和隐藏图层在CAD软件中，我们可以通过几种方法来显示和隐藏不同的图层。
其中一种方法是使用图层工具栏。
在工具栏上选择“图层显示”按钮，然后在弹出的图层显示窗口中，选择要显示或隐藏的图层。
另一种方法是使用快捷键“LAYON”和“LAYOFF”。
按下“LAYON”后，可以选择要显示的图层，按下“LAYOFF”后，可以选择要隐藏的图层。
3. 冻结和解冻图层冻结图层是指将图层切换为不可见状态，而不是将其隐藏。
在CAD软件中，我们可以选择冻结若干个图层，以便在绘图过程中更清晰地查看和编辑其他图层。
使用“冻结图层”功能可以帮助我们减少混乱和分散注意力。
解冻图层是将冻结的图层重新设置为可见状态。
4. 调整图层顺序在CAD软件中，可以通过调整图层的顺序来实现对图层的前后覆盖。
在“图层属性管理器”中，通过拖动图层的顺序，可以改变图层之间的前后关系。
这对于需要在不同的图层上进行相互覆盖或绘制特殊效果的绘图非常有用。
5. 锁定和解锁图层在CAD软件中，我们可以选择锁定图层，以防止意外地修改或移动图层内容。
当图层被锁定时，我们无法对其进行编辑操作。
解锁图层可以恢复对图层的编辑权限。
6. 使用图层过滤器图层过滤器是CAD软件中一个非常有用的工具，它可以帮助我们在复杂的绘图中快速选择特定的图层。
通过定义过滤条件，可以根据图层的属性（例如名称、颜色、线型等）来筛选和选择图层。
这使得我们可以更高效地进行编辑和查看特定图层的内容。
CAD图层管理的技巧
CAD图层管理的技巧CAD（计算机辅助设计）是工程设计中常用的软件，图层是CAD 中非常重要的功能之一。
良好的图层管理可以提高设计效率和绘图质量。
本文将介绍一些CAD图层管理的技巧，帮助您更好地利用CAD 软件进行设计工作。
1. 命名规范在创建图层之前，首先需要建立一套清晰的命名规范。
命名规范应简洁明了，便于理解和管理。
例如，可以按照不同元素的类型来命名图层，如建筑、结构、水电等。
此外，还可以根据图层的用途来进行命名，如参考图层、标注图层等。
通过良好的命名规范，可以有效地管理大量的图层。
2. 图层组织CAD软件通常能够创建图层组，用于更好地组织和管理图层。
使用图层组可以将相关的图层放在一起，方便查找和控制。
例如，您可以将建筑相关的图层放在一个建筑图层组中，将结构相关的图层放在一个结构图层组中。
通过图层组织，可以更快速地切换显示或隐藏相关的图层，提高工作效率。
3. 图层颜色在设计中，不同的元素通常具有不同的含义或用途。
通过在CAD 中设置不同图层的颜色，可以更加直观地反映元素的属性。
例如，将建筑的图层设置为蓝色，结构的图层设置为红色等。
这样做有助于快速识别不同元素，便于进行修改和调整。
4. 图层属性除了颜色外，还可以通过设置图层的其他属性来管理图层。
例如，可以设置图层的线宽、线型、透明度等。
通过设置这些属性，可以实现更加精细的控制。
例如，将标注的图层线宽调大，使其在绘图中更加突出。
而将参考的图层设置为半透明，以区分于其他图层。
通过合理设置图层属性，可以达到更好的设计效果。
5. 冻结和锁定CAD软件中，冻结和锁定是非常有用的功能。
通过冻结图层，可以暂时隐藏不需要显示的图层，以加快绘图速度。
而通过锁定图层，可以避免对其进行误操作，保护图层的完整性。
根据需要，您可以随时冻结或锁定不同的图层，以灵活控制显示和编辑。
6. 图层过滤当涉及到大型工程设计时，可能存在大量的图层。
在这种情况下，使用图层过滤功能可以大大提高效率。
CAD中图层的应用技巧
CAD中图层的应用技巧在使用CAD软件进行设计工作时，图层是一个非常重要的概念。
图层可以帮助我们组织和管理绘图中的不同元素，使得绘图更加清晰和易于编辑。
在本文中，我将介绍一些CAD中图层的应用技巧，希望能够帮助你在设计工作中更加高效和方便。
1.命名图层首先，为了更好地区分各个图层并且便于操作，我们应该为每个图层设定一个有意义的名称。
对于不同类型的元素，可以使用不同的前缀或缩写来命名。
例如，DLINE表示绘图线条，DIM表示标注尺寸，TEXT表示文字等等。
通过良好的命名，我们可以快速地找到需要编辑的图层，提高工作效率。
2.图层的显示与隐藏在绘图中，有时候需要暂时隐藏某些元素，以便更好地进行编辑或查看其他部分。
这时候可以利用CAD软件中的图层管理器来控制图层的显示与隐藏。
通过勾选或取消勾选“打开”或“关闭”选项，我们可以迅速地调整图层的可见性，达到我们想要的效果。
3.修改图层属性当我们需要调整图层的显示样式时，可以通过修改图层属性来实现。
例如，我们可以改变图层的颜色、线型、线权等等。
这样可以使得不同的元素在绘图中更加醒目，也有助于组织和展示设计思路。
4.图层的锁定与解锁有时候，在设计过程中，我们希望保持一些元素的位置和尺寸不变，不被误操作所影响。
这时候可以将这些元素所在的图层锁定，防止对其进行编辑。
通过图层管理器中的锁定选项，我们可以轻松地实现图层的锁定与解锁，以保护设计的完整性。
5.图层的冻结与解冻与锁定图层类似，有时候我们可能希望在编辑时暂时隐藏一些不需要的元素。
这时候可以将这些元素所在的图层冻结，即暂时使其不可见。
通过图层管理器中的冻结选项，我们可以方便地冻结或解冻图层，根据需要进行编辑和查看。
6.图层的转移当面临需要将图纸中的元素分配到不同的图层中时，我们可以使用图层转移功能。
通过选择并拖动元素，然后将其放置到目标图层中，我们可以快速地实现图层的转移。
这样能够更好地管理和组织不同类型的元素，使得绘图更加清晰和易于编辑。

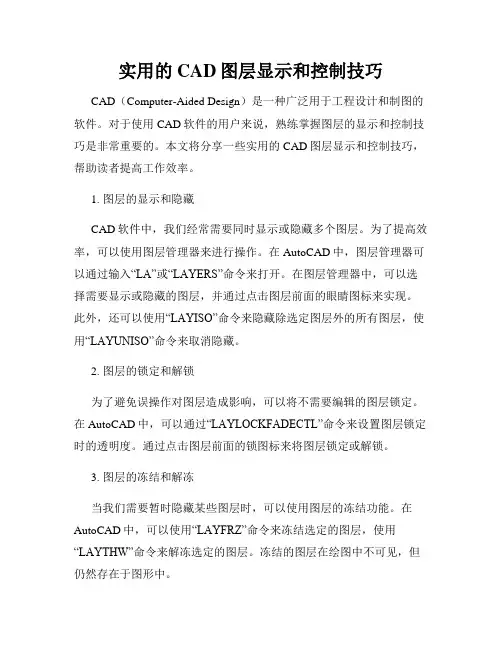

实用的CAD图层显示和控制技巧
实用的CAD图层显示和控制技巧CAD（Computer-Aided Design）是一种广泛用于工程设计和制图的软件。
对于使用CAD软件的用户来说，熟练掌握图层的显示和控制技巧是非常重要的。
本文将分享一些实用的CAD图层显示和控制技巧，帮助读者提高工作效率。
1. 图层的显示和隐藏CAD软件中，我们经常需要同时显示或隐藏多个图层。
为了提高效率，可以使用图层管理器来进行操作。
在AutoCAD中，图层管理器可以通过输入“LA”或“LAYERS”命令来打开。
在图层管理器中，可以选择需要显示或隐藏的图层，并通过点击图层前面的眼睛图标来实现。
此外，还可以使用“LAYISO”命令来隐藏除选定图层外的所有图层，使用“LAYUNISO”命令来取消隐藏。
2. 图层的锁定和解锁为了避免误操作对图层造成影响，可以将不需要编辑的图层锁定。
在AutoCAD中，可以通过“LAYLOCKFADECTL”命令来设置图层锁定时的透明度。
通过点击图层前面的锁图标来将图层锁定或解锁。
3. 图层的冻结和解冻当我们需要暂时隐藏某些图层时，可以使用图层的冻结功能。
在AutoCAD中，可以使用“LAYFRZ”命令来冻结选定的图层，使用“LAYTHW”命令来解冻选定的图层。
冻结的图层在绘图中不可见，但仍然存在于图形中。
4. 图层的颜色和线型设置CAD软件中，可以通过修改图层的颜色和线型来实现更好的可视效果。
在AutoCAD中，可以使用图层管理器或直接输入“LAYMCURRENT”命令来调整图层的颜色。
通过“LAYLTYPE”命令可以调整图层的线型。
合理的颜色和线型设置可以使图形更加清晰易读。
5. 图层的复制和移动有时候我们需要将一个图层的对象复制到另一个图层或移动到不同的位置。
在AutoCAD中，可以使用“COPY”命令将选定的对象复制到另一个图层，使用“MOVE”命令将选定的对象移动到不同的位置。
同时按住Ctrl键可以进行多个对象的选择，进一步提高操作效率。
CAD中的图层控制与显示隐藏技巧
CAD中的图层控制与显示隐藏技巧CAD软件是一款广泛应用于设计、工程和建筑领域的工具。
在CAD软件中，图层是一个重要的概念，它可以帮助用户更好地组织和管理绘图元素。
本文将介绍一些CAD软件中的图层控制与显示隐藏的技巧，让您能够更高效地使用CAD软件。
首先，让我们了解一下CAD软件中的图层功能。
图层可以将绘图元素分组并分配到不同的层中，用户可以根据需要创建、编辑和控制这些层。
通过使用图层功能，用户可以在绘图过程中方便地分离不同的元素，实现更好的可视化效果以及更精确的编辑。
在CAD软件中，图层的显示和隐藏是一个常用的操作。
以下是一些使用技巧：1. 显示图层：在CAD软件中，用户可以选择性地显示或隐藏特定的图层。
要显示一个图层，可以使用命令栏或者图层面板中的选项来选择要显示的图层。
通过勾选图层面板中的选项框，用户可以同时显示多个图层。
2. 隐藏图层：同样地，用户也可以选择性地隐藏一个或多个图层。
通过取消图层面板中的选项框，用户可以隐藏不需要显示的图层。
这可以帮助用户集中注意力于正在处理的图层，提高工作效率。
3. 图层冻结：有时候，在CAD软件中绘制较大复杂的图形时，图层冻结功能可以提高用户的工作效率。
通过冻结某个图层，用户可以临时隐藏该图层中的所有元素。
这对于减少视觉干扰以及加快绘图速度非常有用。
命令栏中的“图层冻结”选项允许用户选择要冻结的图层。
4. 图层锁定：与图层冻结类似，图层锁定可以帮助用户集中注意力于正在处理的图层。
通过锁定某个图层，用户可以防止对该图层中元素的编辑和更改。
这对于保护已完成的图层以及防止意外编辑非常有用。
5. 图层颜色：在CAD软件中，用户可以通过更改图层的颜色来区分不同的图层。
这可以帮助用户更好地可视化图层，并且容易辨认和编辑。
通过选择图层面板中的“属性”选项，用户可以更改图层的颜色。
此外，CAD软件还提供了其他一些图层控制的相关功能和技巧，例如图层合并、图层复制和图层过滤器等。
CAD图层和视图的管理技巧
CAD图层和视图的管理技巧在进行CAD设计和绘图过程中，图层和视图的管理是非常重要的。
合理使用图层和视图可以使设计工作更加高效和方便。
本文将介绍一些CAD图层和视图的管理技巧，帮助读者更好地利用AutoCAD等软件进行设计工作。
一、图层管理技巧1. 命名规范：为了更好地管理图层，可以给图层命名设置规范，例如使用简明清晰的名称来表示图层的功能和属性，如建筑、电气、管道等。
2. 图层分类：通过将相似功能的图层进行分类，可以更方便地进行管理。
可以将建筑绘图相关的图层放在一个建筑组中，将电气绘图相关的图层放在另一个电气组中，保持图层组织结构的清晰。
3. 隐藏和冻结：如果某些图层在当前设计中不需要显示，可以将其隐藏或冻结。
隐藏图层仍然会占用一定的系统资源，而冻结图层则完全不会加载，节省了资源和提高了绘图速度。
4. 锁定和解锁：当图层已经绘制完成且不再需要修改时，可以将其锁定，避免在后续绘图过程中意外修改。
而要对图层进行修改时，可以将其解锁，方便进行编辑。
5. 图层颜色和线型：为了区分各个图层，在设置图层属性时可以为每个图层设置不同的颜色和线型，使得绘图过程更加直观和清晰。
二、视图管理技巧1. 视图切换：在进行复杂设计时，可能需要在不同的视图之间进行切换，如平面图、正视图、剖视图等。
可以通过设置视图导航器或使用快捷键来实现快速切换。
2. 视图放大和缩小：为了更好地查看细节或整体效果，可以灵活运用放大和缩小功能。
可以使用鼠标滚轮进行缩放，或使用放大镜工具进行局部放大。
3. 视图旋转和平移：有时候为了绘制或查看设计效果，需要对视图进行旋转或平移。
可以使用旋转和平移命令或快捷键来调整视图的位置和角度。
4. 视图复制和捕捉：当需要在不同位置或不同尺寸下复制视图时，可以使用复制和捕捉功能。
可以选择固定点进行复制或使用精确捕捉来确保视图位置的准确性。
5. 视图联动和同步：有些设计工作需要在多个视图之间进行联动和同步。
可以通过设置视图同步或链接的方式，使得在一个视图中的修改能够自动反映到其他视图中。
