2021机械设计基础 答案
Word 版可编辑/A4打印/双击可删除 1 一、填空题（每题3分，共30分）1. 原动件数等于自由度数2. 扭转强度3. 带和两轮之间接触面之间的摩擦力4. 105. 基圆6. 模数压力角相等7. 节圆和分度圆重合8. 齿数9.深沟球轴承 直径系列3内径60 10. L=1(106转)时承受的载荷二、判断题（每题2分，共10分）1（√））；2（×）；3（√））；4（×）；5（×）三、简答题（每小题10分，共30分）1、过载会引起打滑（4分）滑动率=121122211111d n d n d d n d iυυππυπ--==-(6分) 2、当齿轮直径很小时，齿根圆到键槽底部的距离一定的值时，应将齿轮和轴做成一体 (4分) 为了装配圆柱齿轮时不致因轴向错位而导致啮合齿宽减小，往往把小齿轮的齿宽在计算齿宽的基础上再加宽一些。
(6分)3、要求具有良好的减摩、耐摩、易于跑合的性能和抗胶合能力。
此外，也要求有足够的强度。
（4分）蜗杆材料：碳钢或合金钢。
蜗轮材料：铸造锡青铜、铸造铝铁青铜及灰铸铁。
(6分)四、分析计算题（每小题15分，共30分）1、解：1）该螺栓组受横向载荷作用。
单个螺栓所需预紧力为F 00s fF zi K F ≥s 0 1.21200090000.242K F F N fzi ⨯==⨯⨯≥（7分） （2）设所需螺栓小径为d 1[]mm F d 97.915090003.143.1401=⨯⨯⨯=⨯≥πσπ （7分） M12螺栓小径为10.10，与计算结果接近。
所以选用M12的螺栓。
（1分）(还可选用M16)。
2、解：（1）斜齿轮3为右旋，齿轮4为左旋。
（5分）（2）蜗轮2、齿轮3在啮合点处的受力如图所示（10分）⊙3r 3a F 3t F 2t F 2a F 2r。
《机械设计基础》专升本试卷及答案

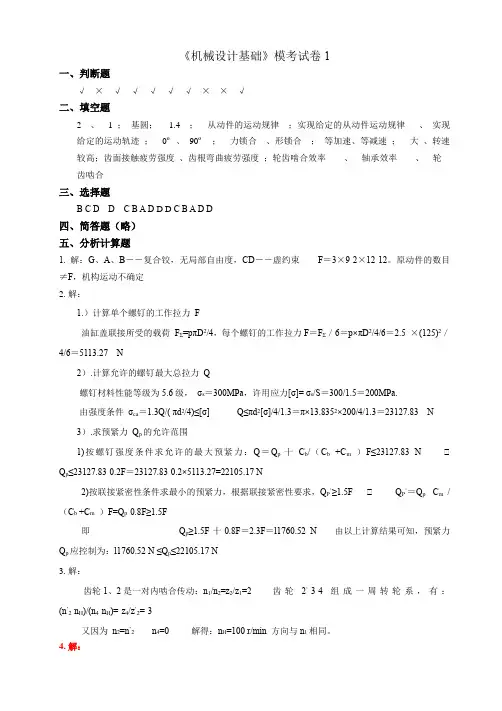

《机械设计基础》模考试卷1一、判断题√×√√√√√××√二、填空题2 、 1 ；基圆； 1.4；从动件的运动规律；实现给定的从动件运动规律、实现给定的运动轨迹；0º、90º；力锁合、形锁合；等加速、等减速；大、转速较高；齿面接触疲劳强度、齿根弯曲疲劳强度；轮齿啮合效率、轴承效率、轮齿啮合三、选择题B C D D C B A D D D C B A D D四、简答题（略）五、分析计算题1. 解：G、A、B－－复合铰，无局部自由度，CD－－虚约束F＝3×9-2×12-12。
原动件的数目≠F，机构运动不确定2.解：1.）计算单个螺钉的工作拉力F油缸盖联接所受的载荷FΣ=pπD2/4，每个螺钉的工作拉力F＝FΣ／6＝p×πD2/4/6＝2.5 ×(125)2／4/6＝5113.27 N2）.计算允许的螺钉最大总拉力Q螺钉材料性能等级为5.6级，σs＝300MPa，许用应力[σ]= σs/S＝300/1.5＝200MPa.由强度条件σca＝1.3Q/( πd2/4)≤[σ]Q≤πd2[σ]/4/1.3＝π×13.8352×200/4/1.3＝23127.83 N 3）.求预紧力Q p的允许范围1)按螺钉强度条件求允许的最大预紧力：Q＝Q p十C b/（C b+C m）F≤23127.83 N ∴ Q p≤23127.83-0.2F＝23127.83-0.2×5113.27=22105.17 N2)按联接紧密性条件求最小的预紧力，根据联接紧密性要求，Q P‘≥1.5F ∴ Q P‘＝Q p-C m/（C b +C m）F=Q p-0.8F≥1.5F即Q p≥1.5F十0.8F＝2.3F＝l1760.52 N 由以上计算结果可知，预紧力Q p应控制为：l1760.52 N ≤Q p≤22105.17 N3.解：齿轮1、2是一对内啮合传动：n1/n2=z2/z1=2齿轮2‘-3-4组成一周转轮系，有：(n’2-n H)/(n4-n H)=-z4/z’2=-3又因为n2=n’2n4=0 解得：n H=100 r/min 方向与n1相同。
完整版专升本机械设计基础专升本习题及答案
机械设计基础专升本复习题（一）Sunny smile一、判断题：正确的打符号"，错误的打符号x1 •在实际生产中，有时也利用机构的"死点"位置夹紧工件。
（T ）2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
（T ）3•若力的作用线通过矩心，则力矩为零。
（T）4 •平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
（F ）5 •带传动中，打滑现象是不可避免的。
（F）6. 在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
（F ）7. 标准齿轮分度圆上的齿厚和齿槽宽相等。
（T）8. 平键的工作面是两个侧面。
（T ）9. 连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
（T）10. 螺纹中径是螺纹的公称直径。
（F ）11. 刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
（T）12. 在运动副中，高副是点接触，低副是线接触。
（F）13. 曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
（F ）14. 加大凸轮基圆半径可以减少凸轮机构的压力角。
（T ）15. 渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
（ F ）16. 周转轮系的自由度一定为1。
（ F ）17. 将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
（T ）18 .代号为6205的滚动轴承，其内径为25mm。
（ T）19. 在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
（T ）20. 利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
（T ）二、填空题1. 直齿圆柱齿轮的正确啮合条件是_____ 模数相等，相等。
2. 螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为导程 _______ 。
3•在V带传动设计中，为了限制带的弯曲应力，应对带轮的_______ 加以限制。
4 .硬齿面齿轮常用低碳合金钢渗碳淬火来得到，热处理后需要磨齿加工。
专升本机械设计基础专升本习题及答案

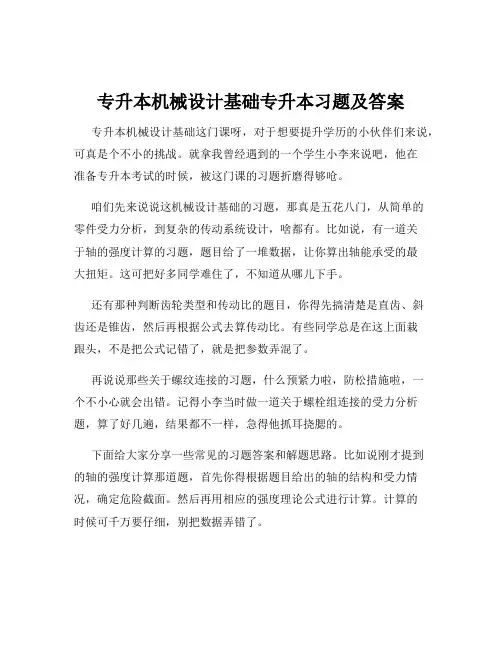

专升本机械设计基础专升本习题及答案专升本机械设计基础这门课呀，对于想要提升学历的小伙伴们来说，可真是个不小的挑战。
就拿我曾经遇到的一个学生小李来说吧，他在准备专升本考试的时候，被这门课的习题折磨得够呛。
咱们先来说说这机械设计基础的习题，那真是五花八门，从简单的零件受力分析，到复杂的传动系统设计，啥都有。
比如说，有一道关于轴的强度计算的习题，题目给了一堆数据，让你算出轴能承受的最大扭矩。
这可把好多同学难住了，不知道从哪儿下手。
还有那种判断齿轮类型和传动比的题目，你得先搞清楚是直齿、斜齿还是锥齿，然后再根据公式去算传动比。
有些同学总是在这上面栽跟头，不是把公式记错了，就是把参数弄混了。
再说说那些关于螺纹连接的习题，什么预紧力啦，防松措施啦，一个不小心就会出错。
记得小李当时做一道关于螺栓组连接的受力分析题，算了好几遍，结果都不一样，急得他抓耳挠腮的。
下面给大家分享一些常见的习题答案和解题思路。
比如说刚才提到的轴的强度计算那道题，首先你得根据题目给出的轴的结构和受力情况，确定危险截面。
然后再用相应的强度理论公式进行计算。
计算的时候可千万要仔细，别把数据弄错了。
对于齿轮传动比的题目，要先根据齿轮的齿数算出传动比，然后判断是增速还是减速。
这里面有个小窍门，传动比大于 1 就是减速，小于 1 就是增速。
螺纹连接的题目呢，预紧力的计算一般要考虑摩擦系数和拧紧力矩。
防松措施常见的有摩擦防松、机械防松和永久防松，要根据具体情况选择合适的防松方法。
小李在经过一段时间的刻苦练习和总结之后，终于掌握了这些习题的解题方法，成绩也有了很大的提高。
所以啊，同学们，只要你们肯下功夫，多做题，多总结，这专升本机械设计基础的习题也没那么可怕。
再比如说有一道关于带传动的习题，让你计算带的根数。
这就需要先根据功率和转速算出所需的拉力，然后再根据带的型号和许用拉力来确定根数。
解题的时候一定要注意单位的换算，一不注意就容易出错。
还有那种关于滚动轴承寿命计算的题目，要用到寿命公式，同时还要考虑载荷系数和温度系数。
专升本《机械设计基础》专升本习题及答案
机械设计基础专升本复习题（一）Sunny sｍile一、判断题:正确得打符号√,错误得打符号×1.在实际生产中,有时也利用机构得”死点"位置夹紧工件.（）2、机构具有确定得运动得条件就是：原动件得个数等于机构得自由度数。
（ )3.若力得作用线通过矩心,则力矩为零. （ )4．平面连杆机构中,连杆与从动件之间所夹锐角称为压力角. （ )５.带传动中,打滑现象就是不可避免得。
( ）6.在平面连杆机构中，连杆与曲柄就是同时存在得，即只要有连杆就一定有曲柄.( )7。
标准齿轮分度圆上得齿厚与齿槽宽相等。
（）8。
平键得工作面就是两个侧面. （）9.连续工作得闭式蜗杆传动需要进行热平衡计算,以控制工作温度。
( )10.螺纹中径就是螺纹得公称直径。
（）1１。
刚体受三个力作用处于平衡时，这三个力得作用线必交于一点.( )1２。
在运动副中,高副就是点接触,低副就是线接触。
（ )１3。
曲柄摇杆机构以曲柄或摇杆为原动件时,均有两个死点位置。
( ）14.加大凸轮基圆半径可以减少凸轮机构得压力角。
（）1５．渐开线标准直齿圆柱齿轮不产生根切得最少齿数就是15。
( ）16.周转轮系得自由度一定为1. （）１7．将通过蜗杆轴线并与蜗轮轴线垂直得平面定义为中间平面. （）1８。
代号为6２05得滚动轴承，其内径为2５ｍm。
( )19.在Ｖ带传动中,限制带轮最小直径主要就是为了限制带得弯曲应力。
（）20．利用轴肩或轴环就是最常用与最方便可靠得轴上固定方法.( ）二、填空题1。
直齿圆柱齿轮得正确啮合条件就是相等, 相等。
2.螺杆相对于螺母转过一周时，它们沿轴线方向相对移动得距离称为。
3。
在V带传动设计中,为了限制带得弯曲应力，应对带轮得加以限制。
4.硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
５.要将主动件得连续转动转换为从动件得间歇转动,可用机构. 6．轴上零件得轴向固定方法有、、、等。
7。
常用得滑动轴承材料分为、、三类。

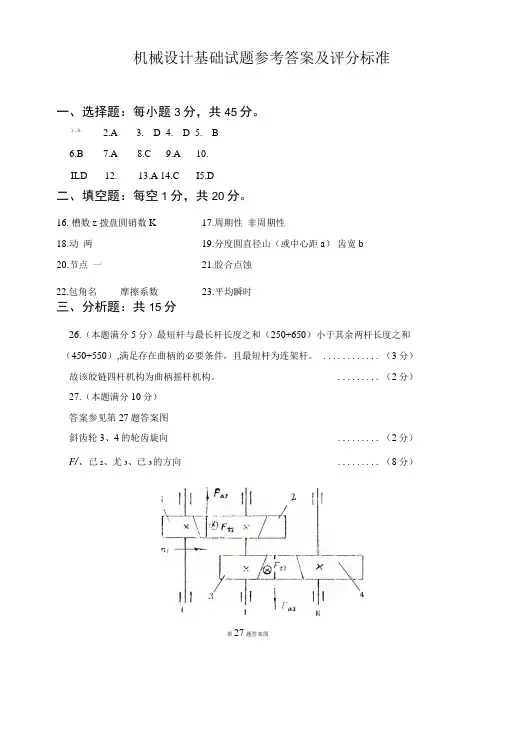

机械设计基础试题参考答案及评分标准.doc
