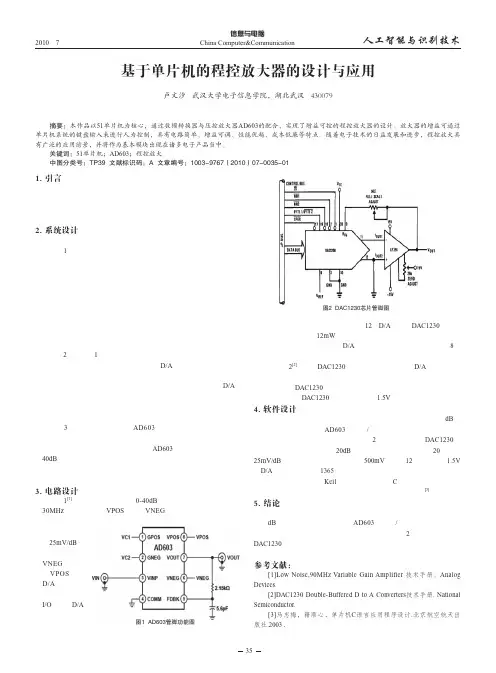

352010年7月刊人工智能与识别技术信息与电脑China Computer&Communication1. 引言随着电子技术的飞速发展，对信号处理要求的提升，信号可控放大显示出其重要性。
当输入信号为弱信号的时候，信号处理电路需要具有放大功能。
程控放大器能能够针对输入信号的强弱，选择相应的增益的大小。
在工业设计中非常重要。
2. 系统设计程控放大功能可采用诸多方式完成。
几种主流方案如下：方案1：基本的电压放大器可由运算放大器构成，其增益由反馈电阻与输入电阻之间的比例确定。
基于此原理，可通过程控改变基本运算放大器放大电路中的反馈电阻大小来改变增益。
最为直观的解决方案是由模拟开关选择多路不同阻值的电阻，使相应电阻接入反馈回路中，以达到反馈电阻的变化。
单片机可控制模拟开关的选通，从而达到程控放大的目的。
该方案明显的缺点是增益的变化是非连续的，若要使各级增益更为细化无疑要有庞大的电阻数量和较多的模拟开关。
而且模拟开关的导通电阻将会使放大器增益的精度降低，当反馈电阻较小时该影响尤为强烈。
方案2：在方案1的基础上进行改进，可利用数模转换器内部所具有的电阻网络作为反馈电阻。
电流输出型D/A 芯片的参考电压引脚和电流输出引脚之间等效于一个数控的电阻网络，该网络较为精准和易于控制。
采用该种方案的程控放大器，增益的细分程度取决于D/A 转换器的精度（即位数）。
该方案虽简化了电路的实现，提高了放大器的精度，但仍旧为增益非连续的放大器，对于对增益精度较高的应用仍不适合。
方案3：采用压控放大器。
AD603是一款较为理想的压控放大器，具有低噪声、精密控制的可变增益放大器，外围电路简单，温度稳定性高，适合于本作品的制作。
单片AD603的增益变化范围被限制在40dB ，若想增大该范围只需级联多片该芯片并配合合适的级间耦合电路即可。
该方案简单易行，实现效果好，本作品采用该方案实现程控放大。
3. 电路设计如图1[1]所示，该电路构成了0-40dB 增益可变的放大电路，带宽为30MHz 。
程控放大器的设计与实现
程控放大器的设计与实现摘要本文介绍了一种可通过程序改变增益的放大器。
它与ADC相配合，可以自动适应大范围变化的模拟信号电平。
系统以89S51单片机作微处理器，运用NE5532芯片组成运放电路，采用CD4052芯片担任增益切换开关，通过软件控制开关的闭合或断开来达到改变电路的增益。
文章首先对系统方案进行论证，然后对硬件电路和软件设计进行了说明，最后重点阐述了系统的调试过程，并且对调试过程中遇到的问题以及解决方案进行了详细说明。
该系统设计达到了预期要求，实现了最大放大60db的目的。
关键词程控放大器；运算器放大器；单片机；增益The Design and Realization of Program-Controll AmplifierAbstractThis article introduces a amplifier which changes the gain through the software. It coordinates with ADC and adapts the simulated signal level with wide range change automatically. The system uses the 89s51 SCM as the core. The NE5532 chip composes the operational circuit and the CD4052 chip composes the gain switch. The gain of the circuit is changed by software which can control switch closed or disconnect.The article first demonstrates the system plan, then introduces the hardware and the software, finally explains the debugging process of the system with emphasis. It also especially analogizes the problem in the debugging process and the resolutions. This system design has achieved anticipative request and realized enlarged 60db most greatly the goal.Key wordsProgram-controlled amplifier; operational Amplifier; SCM; gain前言在计算机数控系统中,模拟信号在送入计算机进行处理前,必须进行量化,即进行A/D 转换[ 1 ]。
基于STC89C51单片机的宽带数控放大器的设计
5.1 测试方案与测试结果 ........................................24
5.1.1 测试方法 ........................................................... 24 5.1.2 测试结果与分析 ..................................................... 24 5.1.3 误差产生原因 ....................................................... 26
毕业论文模板
3.5 后级功率放大电路的设计 ....................................16 3.6 各级增益控制的设计 ........................................17 3.7 通频带选择网络的设计 .......................................18 3.8 程控放大电路的设计 ........................................18 3.9 电源模块的设计 ............................................19 第 4 章 软件系统设计 ...................................................................................................20 4.1 STC89C51 系列单片机简介 ....................................20 4.2 STC89C52 的定时/计数器编程的相关寄存器介绍 .................20
基于单片机的宽带程控放大器
数理与信息工程学院《单片机原理及应用》期末课程设计题目：基于单片机的宽带程控放大器专业：班级：姓名：学号：指导老师：成绩：( 2008.6 )目录第1节引言 (3)1.1宽带放大器简介及发展史 (3)1.2 基本任务 (4)第2节方案论证与比较 (5)2.1 交流放大器方案 (5)2.2 增益控制方案 (5)2.3 单片机键盘显示处理模块方案 (5)第3节系统设计 (6)3.1 交流放大器 (6)3.2 增益控制 (7)3.3 单片机键盘显示处理模块 (7)第4节各模块设计与计算 (9)4.1 截止频率 (9)4.2 放大倍数的计算 (9)第5节硬件电路设计 (10)5.1 PCB板制作 (10)5.2 电路组装焊接和检测 (10)第6节软件设计 (11)6.1 设置液晶的初始画面 (11)6.2 主控制模块单片机的软件控制（程序流程图） (11)第7节实验数据 (12)第8节总系统原理图 (13)第9节源程序 (14)第10节结束语 (20)参考文献 (21)基于单片机的宽带程控放大器数理与信息工程学院 07计算机专升本李娜指导教师：余水宝第1节引言随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。
人们迫切地要求能够远距离随时随地迅速而准确地传送多媒体信息。
于是，无线通信技术得到了迅猛的发展，技术也越来越成熟。
而宽带放大器是上述通信系统和其它电子系统必不可少的一部分。
本设计根据增益控制的原理，在完成增益指标和自制稳压电源的同时，也考虑了实际使用效果，来提高放大器带负载的能力。
本设计介绍的是基于单片机的程控放大器，其由三个模块电路构成：交流放大器、增益控制和单片机键盘显示处理模块。
51C程控放大的简易数字显示示波器

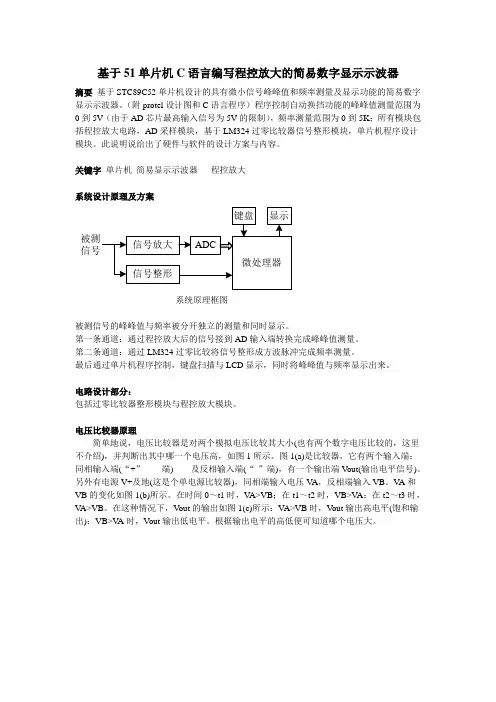

基于51单片机C 语言编写程控放大的简易数字显示示波器摘要 基于STC89C52单片机设计的具有微小信号峰峰值和频率测量及显示功能的简易数字显示示波器。
