11-063电力行业技能鉴定题库装表接电计算
11-063电力行业技能鉴定题库装表接电计算
11-063_计算_装表接电工_全部100电力行业技能鉴定题库1、(La5D2001)一直径为3mm，长为1m的铜导线，被均匀拉长至5m(设体积不变)，求电阻是原电阻的几倍解：JF001答：导线拉长5倍，电阻增长25倍。
2、(La5D3002)在图中，电动势E=8V，内阻R0=1Ω，R1=2Ω，R2=3Ω，R3=Ω。
求：(1)电流I，I1和I2；(2)电路的路端电压Uab。
解：JF002答：电流I为2A，I1为，I2为；电压Uab为6v。
3、(La5D3003)在如图所示电路中，电动势E=100V，内阻R0=Ω，电阻R1=Ω R2=95Ω求：(1)电路总电流；(2)电阻R1和R2上电压；(3)电源总功率；(4)负载消耗的功率。
解：JF003答：电路总电流，为1A；电阻R1、R2上的电压U1为、U2为95V；电源总功率P1为100W；负载消耗的功率P2为。
4、(La5D3004)电阻R1和R2相并联，已知两端电压为10V，总电流为5A，两条支路电流之比为I1:I2=1:2。
求电阻R1和R2。
解：JF004答：电阻R1为6Ω，R2为3Ω。
5、(La5D4005)如图所示电路中，R1=10Ω，．R2=20Ω，电源的内阻可忽略不计，若使开关S闭合后，电流为原电流的倍，则电阻R3应选多大解：JF005答：电阻R3应选20Ω6、(La5D4006)有一只量程为U1=10V，内阻为Rv=10kΩ的级电压表，若将其改制成量限为300V的电压表，问应串联多大的电阻解：JF006答：应再串联的电阻R阻值为290kΩ。
7、(La5D4007)某用户的单相电能表配有TA，TA二次线单根长5m，横截面积^2。
求20℃时，二次线总电阻为多少若TA二次电流为4A．问二次线消耗的功率为少(20℃时ρ=Ω·mm^2／m)。
解：JF007答：二次线电阻为Ω，消耗功率为。
8、(La4D1008)某低压三相四线供电平衡负载用户，有功功率为2kW，工作电流为5A。
装表接电工技师理论考试题库计算题指导
装表接电工技师理论考试计算题指导1、三相三线有功电能表错误接线类三相三线有功电能表错误接线类题型在题库中占比46.30%，通常是给出功率因数（角），求更正系数或退补电量。
错误接线的已知条件又分为两类，一类是直接给出接线方式，一类是给出接线图，要求考生自己判断接线方式。
此类题型重点是根据接线方式求得A、C两元件的电流、电压的夹角，难点是更正系数的化简。
在实际考试的过程中，由于采用网络机考的形式，不要求写出解题过程，只需写出最终结果，且可借助于计算器计算，故理论考试的时候，可以将功率因数角直接代入化简式，以避免在将更正系数化到最简的过程中可能出现的失误。
题库中此类题目涉及到的错误接线方式共11种，现总结如下：例1-1：已知三相三线有功电能表接线错误，其接线方式为：A 相元件U ca I a ，C 相元件U ba I c ，功率因数为0.866，该表更正系数是 。
（三相负载平衡，结果保留两位小数）解：)150cos(a ca a ϕ+=I U P )90cos(c ba c ϕ+=I U P 在对称三相电路中： U ca =U ba =U ，I a =I c =I()()[]ϕϕ+++=+=90cos 150cos UI P P P c a 误更正系数：[]）（）（）（）（误正ϕϕϕϕϕϕ+++=+++==90cos 150cos cos 390cos 150cos UI UIcos 3P P K （化简式） 化到最简：ϕtg 312-K +==-1.00 （最简式） 答：该表更正系数是-1.0。
例1-2：用户的电能计量装置电气接线图如图， ϕ=35，则该用户更正系数是 。
（结果保留两位小数）解：由图可知其接线方式为：A 相元件U ab I a ，C 相元件U cb （-I c ）所以：)30cos(a ab a ϕ+=I U P )150cos(-c cbc ϕ+=）（I U P 在对称三相电路中： U ab =U cb =U ，I a =I c =I()()[]ϕϕ+++=+=150cos 30cos UI P P P c a 误更正系数：[]）（）（）（）（误正ϕϕϕϕϕϕ+++=+++==150cos 30cos cos 31500cos 30cos UI UIcos 3P P K （化简式） 化到最简：ϕtg 3K ==-2.47 （最简式） 答：当ϕ=35时，该用户更正系数是-2.47。
《电力行业技师装表接电工》理论知识考试真题库及答案(完整版)
《电力行业技师装表接电工》理论知识考试真题库及答案（完整版）一.单选题(共有40题，只有一个正确答案，错选不得分)第1题:每台电动机应有单独的操作开关，安装地点应便于操作，安装高度距地面一般为()米。
A.1B.1.5C.2D.3正确答案:B第2题:感应型电能表U型电流铁芯的开口处还安装了一块比铁芯截面小的磁分路块，它的作用是()。
A.与电压铁芯的磁分路作用相同B.补偿相位C.过载补偿D.轻载补偿正确答案:C第3题:《广东电网公司营销服务安全生产管理规定(试行)》规定，要依法与客户签订()，明晰与客户的产权分界点及安全职责，确保合同合法.有效。
A.供用电合同B.协议C.工作票D.合约正确答案:A第4题:不属于集中器载波初抄相位的是:()。
A.a相B.b相C.c相D.n相正确答案:D第5题:电能表的转盘平面应与永久磁铁的磁极端面()，且位置适中。
A.垂直B.相连C.重合D.平行正确答案:D第6题:接成Y0/Y0-12型接线的电压互感器在二次不带负荷的情况下如果互感器一次侧C相断线则UAB＝()；UBC＝()；UCA=()。
A.100v.57.7v.57.7vB.100v.0v.57.7vC.100v.57.7v.173vD.173v.57.7v.0v正确答案:A第7题:基本误差是指电能表在()条件下测试的相对误差值()。
A.正常工作B.工作极限范围C.检定规程规定的参比D.常温正确答案:C第8题:电能计量用电电压和电流互感器的二次导线最小截面积为()。
A.1.5mm2，2.5mm2B.2.5mm2，4mm2C.4mm2，6mm2D.6mm2，2.0mm2正确答案:B第9题:禁止()或用单手抡大锤，周围不准有人靠近。
狭窄区域，使用大锤应注意周围环境，避免反击力伤人。
A.戴防护眼镜B.戴安全帽C.戴手套D.以上均不正确答案:B第10题:按规定的环境条件和电压值对安装式电能表，施以频率为50HZ的实际正弦波交流电压，进行耐压试验历时1分钟，这时不应出现()。
技能认证装表接电考试(习题卷1)
技能认证装表接电考试(习题卷1)第1部分：单项选择题，共135题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]安装了主副电能表的电能计量装置，下述叙述错误的是（）A)当主副电能表所计电量之差与主表所计电量的相对误差大于电能表准确等级值的1.5倍时，以副表所计电量收费B)对主副电能表进行现场校验，只要主表不超差，仍以主表所计电量收费C)对主副电能表进行现场校验，主表超差而副表不超差，就以副表所计电量收费答案:A解析:2.[单选题]电流互感器应选用（）。
A)减极性B)加极性C)无要求答案:A解析:3.[单选题]冲突是行为主体之间在目标、认知或情感上( )，从而产生心理或行为上的矛盾。
A)互相包容B)相互吸引C)互不相容D)互不同理答案:C解析:4.[单选题]当电压互感器所接二次负荷的导纳值减小时，其误差的变化是（）。
A)比值差往正，相位差往正B)比值差往正，相位差往负C)比值差往负，相位差往正D)比值差往负，相位差往负答案:B解析:5.[单选题]下列（）参数设置错误会导致采集终端抄表失败。
A)表地址或电表通信规约B)电表规格C)电表的CT/PTD)电表的脉冲常数K。
答案:A解析:6.[单选题]在正弦交流电的一个周期内，随着时间变化而改变的是()。
A)瞬时值;B)最大值;7.[单选题]按《国家电网公司电力安全工作规程》规定，升降板使用年限不超过( )年。
A)2B)3C)4D)5答案:D解析:8.[单选题]GPRS终端心跳周期设置为( )分钟。
A)10B)8C)15D)30答案:A解析:9.[单选题]电缆埋地敷设，电缆室外直埋农田时不应小于( )m。
A)0.5B)0.6C)0.7D)1答案:D解析:10.[单选题]电磁式电压互感器进行二次绕组对外部表面的耐压实验中，在互感器的二次接线端子与金属容器间施加( )KV的电压历时1分钟，其二次绕组对外部表面不应击穿。
A)1B)3C)2D)4答案:B解析:11.[单选题]对电能表换表前后进行( )的检查，是技术管理的必要程序。
装表接电工完整题库
装表接电一一、单选题1、使用电能表现场校验仪校验电能表误差时，必须( )。
A、接线时先加电压，后加电流；拆线时先去电流，再断电压B、接线时先加电流，后加电压；拆线时先去电流，再断电压C、接线时先加电压，后加电流；拆线时先去电压，再断电流D、接线时先加电流，后加电压；拆线时先去电压，再断电流答:A2、新建电源、电网工程的电能计量装置应采用专用电压、电流互感器的配置方式，( )及以下电压等级，应采用专用计量二次绕组。
A、220kVB、110kVC、35kVD、10kV答:C3、电能计量装置配置原则中，( )及以上电压互感器一次侧安装隔离开关。
A、220kVB、110kVC、35kVD、10kV答:B4、低压供电客户其最大负荷电流为( )以上时宜采用经互感器接入式电能表。
A、30AB、40AC、50AD、60A答:D5、使用相位伏安表可以确定电能表的( )。
A、接线正确与否B、运行情况C、相序D、以上答案全对答:D6、对于10kV供电，配电变压器容量大于( )时。
应在高压侧计量。
A、250kVAB、315kV AC、400kVAD、500kVA答:B7、受电容量在( )kV A(或kW)及以上客户，应装设具有无功计量功能的电能表，实行功率因数调整电费。
A、80B、100C、200D、315答:B8、接入中性点绝缘系统的3只电压互感器，35kV及以上的宜采用( )方式接线；35kV以下宜采用(A)方式接线。
A、Y y；V vB、V v；Y yC、Y v；V vD、V y；Y y答:A9、按《国家电网公司电力安全工作规程》规定，使用中的升降板每半年进行一次静荷重试验，脚扣( )进行一次静荷重试验。
A、每月B、每季度C、每半年D、每年答:D10、三相三线的电能计量装置。
其2台电流互感器二次绕组与电能表之间宜采用( )连接。
A、3线B、4线C、5线D、6线答:B11、安装在用户处的贸易结算用电能计量装置，( )及以下三相供电客户。

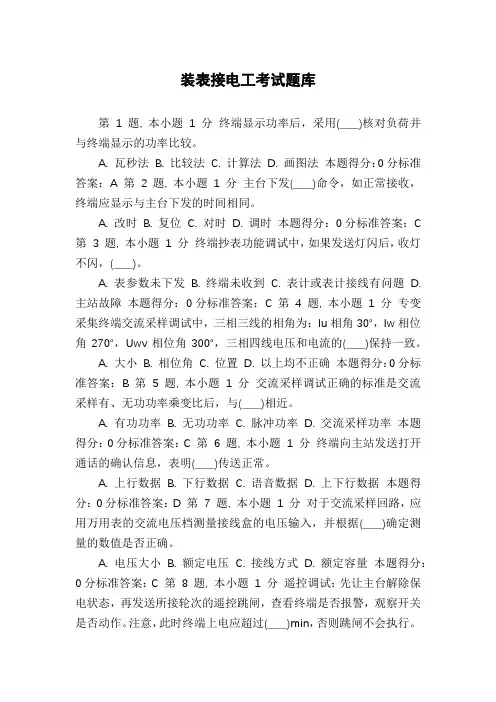

装表接电工考试题库
装表接电工考试题库第1 题, 本小题1 分终端显示功率后，采用(____)核对负荷并与终端显示的功率比较。
A. 瓦秒法B. 比较法C. 计算法D. 画图法本题得分：0分标准答案：A 第2 题, 本小题1 分主台下发(____)命令，如正常接收，终端应显示与主台下发的时间相同。
A. 改时B. 复位C. 对时D. 调时本题得分：0分标准答案：C 第3 题, 本小题1 分终端抄表功能调试中，如果发送灯闪后，收灯不闪，(____)。
A. 表参数未下发B. 终端未收到C. 表计或表计接线有问题D. 主站故障本题得分：0分标准答案：C 第4 题, 本小题1 分专变采集终端交流采样调试中，三相三线的相角为：Iu相角30°，Iw相位角270°，Uwv相位角300°，三相四线电压和电流的(____)保持一致。
A. 大小B. 相位角C. 位置D. 以上均不正确本题得分：0分标准答案：B 第 5 题, 本小题 1 分交流采样调试正确的标准是交流采样有、无功功率乘变比后，与(____)相近。
A. 有功功率B. 无功功率C. 脉冲功率D. 交流采样功率本题得分：0分标准答案：C 第6 题, 本小题1 分终端向主站发送打开通话的确认信息，表明(____)传送正常。
A. 上行数据B. 下行数据C. 语音数据D. 上下行数据本题得分：0分标准答案：D 第7 题, 本小题1 分对于交流采样回路，应用万用表的交流电压档测量接线盒的电压输入，并根据(____)确定测量的数值是否正确。
A. 电压大小B. 额定电压C. 接线方式D. 额定容量本题得分：0分标准答案：C 第8 题, 本小题1 分遥控调试：先让主台解除保电状态，再发送所接轮次的遥控跳闸，查看终端是否报警，观察开关是否动作。
注意，此时终端上电应超过(____)min，否则跳闸不会执行。
A. 5B. 10C. 15D. 20 本题得分：0分标准答案：B 第9 题, 本小题1 分终端接通电源后，不需要设置(____)。
装表接电工(技能)试题库与参考答案
装表接电工（技能）试题库与参考答案一、单选题（共40题，每题1分，共40分）1、对应能满足电能表各项技术要求的最大电流叫做( )。
A、冲击电流B、额定电流C、额定最大电流D、最大电流正确答案：C2、按DL/T448—2016规定，负荷电流为（）以上时，宜采用经电流互感器接入式的接线方式。
A、40AB、50AC、60AD、80A正确答案：C3、LFZ-35表示( )。
A、环氧浇注线圈式10kV电流互感器型号B、母线式35kV电流互感器型号C、单相环氧树脂浇铸式35kV电流互感器型号D、单相环氧浇注式10kV电压互感器型号正确答案：C4、三相三线有功电能表，功率因数为0.5C、，当( )时表计停走。
A、A相电流接反B、A相无电压C、C相无电压D、C相无电流正确答案：B5、当三只单相电压互感器按YNyn接线，二次线电压Uuv=57.7V，Uvw=57.7V，Uwu=100V，那么可能是电压互感器( )。
A、一次绕组A相断线B、二次绕组U相极性接反C、二次绕组V相极性接反D、二次绕组W相极性接反正确答案：C6、低压用户在营销系统中生成采集点时需要将采集点类型选择为( )A、远程抄表B、中小客户集抄C、手工抄表D、抄表器抄表正确答案：B7、下列设备不是电能计量装置的是( )。
A、计量用互感器B、电能表C、失压记时器D、电能计量箱正确答案：C8、小导线连接时，首先要除去绝缘层，当使用电工刀工作时，刀口应向外，以（）角切入绝缘层，以免损坏线芯。
A、15B、30C、45D、60正确答案：C9、在穿心电流互感器的接线中，一次相线如果在电流互感器上绕四匝，则电流互感器的实际变比将是额定变比的（）。
A、5倍B、1/5倍C、4倍D、1/4倍正确答案：D10、低压三相四线制线路中，在三相负荷对称情况下，U、W相电压接线互换，则电能表( )。
A、正常B、烧表C、停转D、反转正确答案：C11、从理论上讲，电流互感器一次电流、二次电流之比与一、二次绕组匝数A、成正比B、相同C、无关D、成反比正确答案：D12、正常供电时，电子式电能表的工作电源通常有三种方式，工频电源、阻容电源和( )。
11-063电力行业技能鉴定题库装表接电计算
11-063_计算_装表接电工_全部100电力行业技能鉴定题库1、(La5D2001)一直径为3mm，长为1m的铜导线，被均匀拉长至5m(设体积不变)，求电阻是原电阻的几倍?解：JF001答：导线拉长5倍，电阻增长25倍。
2、(La5D3002)在图中，电动势E=8V，内阻R0=1Ω，R1=2Ω，R2=3Ω，R3=1.8Ω。
求：(1)电流I，I1和I2；(2)电路的路端电压Uab。
解：JF002答：电流I为2A，I1为1.2A，I2为0.8A；电压Uab为6v。
3、(La5D3003)在如图所示电路中，电动势E=100V，内阻R0=0.5Ω，电阻R1=4.5ΩR2=95Ω求：(1)电路总电流；(2)电阻R1和R2上电压；(3)电源总功率；(4)负载消耗的功率。
解：JF003答：电路总电流，为1A；电阻R1、R2上的电压U1为4.5V、U2为95V；电源总功率P1为100W；负载消耗的功率P2为99.5W。
4、(La5D3004)电阻R1和R2相并联，已知两端电压为10V，总电流为5A，两条支路电流之比为I1:I2=1:2。
求电阻R1和R2。
解：JF004答：电阻R1为6Ω，R2为3Ω。
5、(La5D4005)如图所示电路中，R1=10Ω，．R2=20Ω，电源的内阻可忽略不计，若使开关S闭合后，电流为原电流的1.5倍，则电阻R3应选多大?解：JF005答：电阻R3应选20Ω6、(La5D4006)有一只量程为U1=10V，内阻为Rv=10kΩ的1.0级电压表，若将其改制成量限为300V 的电压表，问应串联多大的电阻?解：JF006答：应再串联的电阻R阻值为290kΩ。
7、(La5D4007)某用户的单相电能表配有TA，TA二次线单根长5m，横截面积2.5mm^2。
求20℃时，二次线总电阻为多少?若TA二次电流为4A．问二次线消耗的功率为少?(20℃时ρ=0.0172Ω²mm^2／m)。
解：JF007答：二次线电阻为0.0688Ω，消耗功率为1.1W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11-063_计算_装表接电工_全部100电力行业技能鉴定题库1、(La5D2001)一直径为3mm，长为1m的铜导线，被均匀拉长至5m(设体积不变)，求电阻是原电阻的几倍解：JF001答：导线拉长5倍，电阻增长25倍。
！2、(La5D3002)在图中，电动势E=8V，内阻R0=1Ω，R1=2Ω，R2=3Ω，R3=Ω。
求：(1)电流I，I1和I2；(2)电路的路端电压Uab。
解：JF002答：电流I为2A，I1为，I2为；电压Uab为6v。
3、(La5D3003)在如图所示电路中，电动势E=100V，内阻R0=Ω，电阻R1=ΩR2=95Ω求：(1)电路总电流；(2)电阻R1和R2上电压；(3)电源总功率；(4)负载消耗的功率。
~解：JF003答：电路总电流，为1A；电阻R1、R2上的电压U1为、U2为95V；电源总功率P1为100W；负载消耗的功率P2为。
4、(La5D3004)电阻R1和R2相并联，已知两端电压为10V，总电流为5A，两条支路电流之比为I1:I2=1:2。
求电阻R1和R2。
解：JF004答：电阻R1为6Ω，R2为3Ω。
【5、(La5D4005)如图所示电路中，R1=10Ω，．R2=20Ω，电源的内阻可忽略不计，若使开关S闭合后，电流为原电流的倍，则电阻R3应选多大解：JF005答：电阻R3应选20Ω6、(La5D4006)有一只量程为U1=10V，内阻为Rv=10kΩ的级电压表，若将其改制成量限为300V的电压表，问应串联多大的电阻解：JF006：答：应再串联的电阻R阻值为290kΩ。
7、(La5D4007)某用户的单相电能表配有TA，TA二次线单根长5m，横截面积^2。
求20℃时，二次线总电阻为多少若TA二次电流为4A．问二次线消耗的功率为少(20℃时ρ=Ω·mm^2／m)。
解：JF007答：二次线电阻为Ω，消耗功率为。
8、(La4D1008)%某低压三相四线供电平衡负载用户，有功功率为2kW，工作电流为5A。
试求该用户的功率因数是多少解：JF008答：该户功率因数cosψ=。
9、(La4D1009)有一只级35kV、100／5A的电流互感器，额定二次负载容量为30VA。
试求该互感器的额定二次负载总阻抗是多少欧姆解：JF009答：额定二次负载总阻抗是Ω￥10、(La4D3010)如图所示，E=12V，R0=1Ω，R1=15Ω，R2=3Ω，R3=3Ω，R4=15Ω。
求电位ψ^^A，ψ^^B，ψ^^D和电压U^^AB，U^^CD。
解：JF010答：电位电位ψ^^A为9V，ψ^^B为，ψ^^D为；电压U^^AB为，U^^CD为。
11、(La4D3011)有一只电动势为、内阻为Ω的电池，给一个电阻为Ω的负载供电。
问：电池产生的功率、电池输出的功率、电池的效率为多少！解：JF011答：电池产生的功率P1为，输出的功率P2为，效率为98％。
12、(La4D3012)有一直流电路如图所示，图中E1=10V，E2=8V，ab支路电阻R1=5Ω，R2=4Ω，R=20Ω。
试用支路电流法求电流I1、I2和I。
解：JF012答：电流I1为，I2为0，I为。
【13、(La4D3013)某对称三相电路的负载做星形连接时，线电压为380V，每相负载阻抗为R=10Ω，X^^L=15Ω。
求负载的相电流。
解：JF013答：负载的相电流为。
14、(La4D4014)有一电阻、电感、电容串联的电路，已知R=8Ω，X^^L=10Ω，X^^C=4Ω，电源电压U=150V。
求电路总电流I，电阻上的电压U^^R，电感上的电压U^^L，电容上的电压U^^C及电路消耗的有功功率P。
解：JF014！答：I为15A，U^^R为120V，U^^L为150V，U^^C为60V，P为。
15、(La4D4015)试求如图所示交流电桥的平衡条件。
解：JF015答：电桥平衡条件为急R1/R2=R3/R4=L3/L4。
《16、(La4D4016)有一个三相负载，每相的等效电阻R=30Ω，等效感抗X^^L=25Ω；接线为星形。
当把它接到线电压U=380V的三相电源时，试求负载上的电流I，三相有功功率P和功率因数cosφ。
解：JF016答：I为，P为2840W，cosφ为。
17、(La4D4017)已知一电感线圈的电感L=、电阻R=100Ω，当将它作为负载接到频率为50Hz的220V电源时，求通过线圈的电流L负载的功率因数cosφ、负载消耗的有功功率P。
解：JF017；答：I为，cosφ为，P为121W。
18、(La3D1018)某感性负载，在额定电压U=380V，额定功率P=15kW，额定功率因数cosφ=，额定频率f=50Hz时，求该感性负载的直流电阻R和电感L各是多少解：JF018答：R为Ω，L为。
19、(La3D2019)一个电感器，在多大频率时具有1500Ω的感抗一个2μF的电容器，在多大频率时具有2000Ω的容抗，解：JF019答：f1为，f2为。
20、(La3D3020)电阻R1=1000Ω，误差为2Ω；电阻R2=1500Ω，误差为-1Ω。
当将二者串联使用时，求合成电阻的误差ΔR和电阻实际值R。
解：JF020答：合成电阻的误差ΔR为1Ω，R为2499Ω。
；21、(La3D3021)有一个三相三角形接线的负载，每相均由电阻R=10Ω、感抗X^^L=8Ω组成，电源的线电压是380V。
求相电流Iph，线电流Ip-p，功率因数cosφ和有功功率P。
解：JF021答：22、(La3D3022)如图所示，已知R=5Ω，开关S打开时，电源端电压Uab=；开关S闭合后，电源端电压Uab=。
求该电源的内阻r^^0。
解：JF022）答：r^^0为Ω。
23、(La3D4023)电容器C1=1μF、C2=2μF，相串联后接到1200V电压上。
求每个电容器上的电压各为多少解：JF023答：C1、C2上的电压U1、U2分别为800V、400V。
24、(La3D4024)%电容器C1=200μF，工作电压为500V；C2=300μF，工作电压为900V。
如将两个电容器串联后接到1kV电路上，问能否正常工作解：JF024答：该电路不能正常工作。
25、(La3D5025)如图所示，已知E1=6V，E2=3V，R1=10Ω，R2=20Ω，R3=400Ω。
求b点电位φb及a、b点问的电压Uab。
解：JF025\答：φb为3V，Uab为0V。
26、(La3D5026)有一个20μF的电容器，充电到1000V后，再使它与一个未充电的5μF的电容器相并联。
试求总电容的电位差U2和具有的能量Wc。
解：JF026答：U2为800V，Wc为8J。
27、(La3D5027)已知两正弦交流电流分别是：i1=10sin(ωt+45°)A；i1=5sin(ωt-30°)A；求合成电流。
%解：JF027答：合成电流i≈(ωt+22°)A。
28、(La3D5028)已知某串联电路的电压分别是：u^^1=100sinωt ；u^^2=80sin(ωt+30°) ；u^^3=50sin(ωt-30°)。
试求合成电压。
解：JF028答：.29、(La2D1029)有一个RCL串联电路，电阻R=289Ω，电容C=μF，电感L=。
当将它们作为负载接电压为100V、频率为50Hz的交流电源时，求电流I、负载功率因数cosφ、负载消耗的有功功率P和无功功率Q。
解：JF029答：I为，cosφ为，P为，Q为15var。
30、(La2D2030)试利用如图所示的桥式电路，求电感L值。
(G为检零计，R1及R2为无感电阻，L及电容C无损耗。
)解：JF030~答：电感L值为R1R2C。
31、(La2D2031)在如图所示的交流电路中，施加电压E1=100V，E2=j200V。
求流过各支路的电流。
解：JF031答：I1=-15-j25A，I2=-10+j50A，I3=-25+j25A。
@32、(La2D3032)已知RL串联电路中的R=3Ω，L=2H，其端电压为U=10√2sint+5√2sin2tV；求电路吸收的有功功率。
解：JF032答：电路吸收的有功功率为。
33、(La2D5033)如图所示，E1和E2是理想电压源，E1=10V，E2=20V；Is是理想电流源，Is=5A；R1=2Ω，R2=100Ω，R=80Ω。
求负载电流I。
解：JF033：答：I为。
34、(La2D5034)在如图所示的平衡电桥中，试证明电源的频率与电阻R3成正比。
解：JF034答：由R3式可知，电源频率f与电阻R3成正比。
:35、(La1D4035)如图所示，由感抗X^^L，电阻R及可变，电容器X^^C构成的电路，要调节该可变电容器的电抗，使端子a、b间的功率因数为，问此时应将电阻R值限制在多大解：JF035答：R应大于等于2X^^L。
36、(La1D4036)将某电感线圈接入200V直流电压时，线圈消耗的功率是500W；当将它接于电压为220V、频率为50Hz的交流电路时，线圈消耗的功率是400W。
求该线圈的电阻R和电感L。
解：JF036"答：R=80Ω，L=。
37、(La1D5037)一个平行板空气电容器，容量是1000PF，每一极板上的电荷只1μF。
问①两极板间的电位差U有多大②如果维持电荷不变，仅将其板间距离加大一倍，这时两极板间的电位差U′是多少解：JF037答：U=1kV，U′=2kV。
38、(Lb5D1038)(某型号单相电能表铭牌上标明，K=r，求该表每千瓦·时为多少转解：JF038答：该表每千瓦·时为2000转，即2000r/kWh。
39、(Lb5D1039)某一单相电能表铭牌上标明C=1200r/kWh.,求该表转一转应是多少瓦·时解：JF039答：该表转一转应是瓦·时，即r。
￥40、(Lb5D2040)某居民用户安装的是一只单相220V、5(20)A的电能表。
试求该用户同时使用的电器功率和为多少若只接照明负载，可接80W电灯几盏解：JF040答：41、(Lb5D3041)测量实际值为100V的电压时，A电压表的指示值为105V，B电压表的指示值为99V；测量实际值为200V的电压时，C电压表的指示值为。
试分别求A、B、C三块表的绝对误差和相对误差。
解：JF041？答：△A^^A为5V，r^^A为+5％；△A^^B为1V，r^^B为-1％；△A^^C为，r^^C为％。
42、(Lb5D4042)在同一条件下，测得某段线路电压值分别为，，，，。
求测量值(平均值)m和标准偏差s。
解：JF042答：m为，s为。
43、(Lb4D1043))某工厂有功负荷，P=1000kW，功率因数cosφ=，10kV供电，高压计量。
