简述变压器保护用熔断器的选择高压侧定稿版
配电变压器高低压熔丝选型与使用注意事项
倍即 １ ６ ０ 安。 假定该条 １ Ｏ 千伏变电站 出线出口保护用电流互感器变 比为
１ ０ ０ ／ ５ ， 一般使用速断跳闸和过流跳闸两种保护， 则过流 Ｉ 段保护为 ３ Ｏ 安， 时
间为 ０秒 ；即一次侧电流达到 ６ ０ ０安时 ０秒跳闸。变 电站过流 Ⅱ段保护
二、影响配电变压器熔 丝故障 的主要 因素
面积停电。
（ 三 ）低 压 熔 丝 的 选 择
根据调查表 明变压器 的熔丝在 ２ ５ ｃ 条件下运行时 ，熔丝 的电流额定 值通常要减少 ２ ５ ％以避免干扰熔 断。例如，一个电流额定值为 １ ０ Ａ的熔
丝通 常不推荐在 ２ ５ ℃环境温度下在大于 ７ ． ５ Ａ的电流下操作。
（ 二 ）应 用 电 压
配电变压器高低压熔丝选型与使用注意事项
宋 亚 军
国网山东成武县供 电公 司 山东 成武
２ ７ ４ ２ ０ ０
【 摘 要 】改革开放 以后我 国经济得到 了快速发展 ，尤其是我 国工业企业 已经改变 了传统的能源 ，更多的工业 能源被 电能所替代，这样就给我 国电 力企业带来 了巨大的压 力。我 国电力设施在近些年不断兴建，在这个过程 中也 出现 了许多 问题 ， 供 电企 业对 于我 国电网事故作 出了总结，在 电网事 故 中起到保护作 用的熔断器，其主要 工作 原理 就是通 过熔丝熔 断对 电网进行保护 隔离。 那 么对于 电网建设过程 中配电变压器高低压熔 丝的选择也戍 为供 电企业所关注的 ， 这 不仅会对 电网产生重要的影响，也为人 民群众的生命安全提供 了基础保 障。在本文 中就简单介绍下配电变压 器高低压熔丝 如何合理选择 ，同时在熔丝投 产使用过程 中应 该注意哪些要点 问题 ，从 而确保 电网安全可靠的运 行。 【 关键词 】配电变压器 高低压熔丝 选型 使 用注意事项
配电变压器高压熔丝的正确选择与安装
学术 理论
现
代
企业 教育
配电变压器高压熔丝的正确选择与安装
魏军源 庞茂东 陈华山 中原油田供电管理处 河南 濮阳 457001
摘 要 介绍了配电变压器高压熔丝正确的选择方法及安装方法 扩大停电面积 或不正常掉管 影响用户供电可靠性的问题 关键词 配电变压器 高压熔丝 跌落式熔断器 供电可靠性
在选择安装熔丝时就消除故障隐患言 配电变压器高 压侧保护装置广泛采用跌 落式熔断器 实践 证明这是一种较经济 简便 有效的方法 跌落式熔 断器能在 变压器内部故障时断开电源 又便于投 切变压器的正常操作 但是 如果选用不当 可能会出现故障 时无法断开电源或正常 运行时误断开变压器的情况 实践证 明不正常熔断有时间规律 和气候规律 主要发生在每年的 7 8 月间 气温高 用电负荷 大 配变负载上升快 熔丝熔断掉管故 障集中多发 这说明了 熔丝不正常熔断 其原因有 ( 1) 熔丝容量的选择与配变容量配置 不当 达不到熔丝配置的技术标准 ( 2) 安装工艺不过关 安装时 留下故障隐患
画图步骤 首先画长方体的侧面投影 长方形 然后画出正垂 Q 的侧 面投影 梯形 及两个铅垂面 W的侧面投影 三角形 最后检 查 正垂面 P 的侧面投影是否正确 水平投影与侧面投影是类似 形 均为八边形 同样 正垂面 Q 的侧面投影与其水平投影是 类似形 均为梯形 铅垂面 W的侧面投影其正面投影是类似形均 为三角形 提高学生的读图能力是一个不断练习逐步提高的过程 非一 朝一夕能成就的 只有重视投影理论的讲解 使学生掌握基础知 识 善于利用立体几何知识 采用规范的看图和画图步骤 再加 上多画图和多读图 才会逐步提高学生的空间想象能力 从而提 高学生的图示能力和读图能力
1 熔丝的正确选择 在选择跌落式 熔断器的额定容量时 既要考 虑其上限开断 电流与安装地点的最大短路 电流相匹配 还要重视其下限开断 容量与安装地点的最小短路 电流的关系 考虑到跌落式高压熔 断器作为配电变压器内部故 障的主保护 保护范围从低压熔断 器变压器侧到高压熔断器变压 器侧 而且又作为低压熔断器的 后备保护 应以低压出口两相短路 作为短路电流最小值来选择 其下限开断容量 熔丝的选择应 能保证配电变压器内部或 高 低压出线套管 发生短路时能迅速熔断 实践中常按以下 原则选择 配电变压 器容量为 160kVA以下的 熔丝按变压器额定电流的 2 3 倍来选 配电变压器容量为 160kVA 及以上的 按 1. 5 2 倍选择 熔丝的选择还必 需考虑熔丝的熔断特性能 否与上级保护时 间相配合 这是决定采用熔丝保护能否生 效的关键问题 配电 线路的速断保护动作时间很短 约为 0. 1s 左右 根据熔丝的特性
高压熔断器的选择
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
Sd SK 3UavI(Ii(m3) )
•最大开断容量 •短路容量
学习情境1：电气主接线设计
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
对于填充石英砂、有限流作用的熔断器，则只能用在等于其额定电压的电网中。因为 限流型熔断器在短路电流达到最大值之前就将电流截断，致使熔体熔断时因截流而产 生过电压，可能损害电网中的电气设备 。
学习情境1：电气主接线设计
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
根据安装地点选用户内式或户外式。
跌落式熔断器， 在一定条件下还 可以分断和关合 空载架空线路、 空载变压器和小 负荷电流
学习情境1：电气主接线设计
保护电力湖线南路水、利电水电职业技术学院 力变压器和电力电 Hunan Technical College of Water Resources and Hydro Power 容器RN1、RN3、 RN5等
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
电力系统自动化技术专业
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
高压熔断器选择参考文档-2022年学习资料
高压熔断器选择一熔断器开断电流校验-3.熔断器开断电流校验-Ibr≥Ih或I"-式中-INbr一熔断器的额 开断电流-对于没有限流作用的熔断器，选择时用冲击电流的有-效值Ih进行校验；对于有限流作用的熔断器，在电流 -最大值之前已截断，故可不计非周期分量影响，而采用“-进行校验。
高压熔断器选择一熔断器选择性校验-4.熔断器选择性校验-为使前后两级熔断器之间或-熔断器与电源保护装置之间 作-的选择性，应进行熔体选择性校-验。如图7-4为两个不同熔体安-秒特性曲线INfs1<INfs2,-/k 图7一4熔体的安秒（保护）-同一电流同时通过此二熔时，-1熔体1的特性曲线；2熔体2的特性曲线-熔体1先 断。所以，为了保证动作的选择性，前一级熔体应-采用熔体1，后一级熔体应采用熔体2。保护电压互感器用的-高压 断器，只需按额定电压及断流容量两项来选择。
高压熔断器选择一-熔体额定电流选择-用于保护电力电容器的高压熔断器的熔体，当系统电压-升高或波形畸变引起回 电流增大或运行过程中产生涌流时-不应误熔断，其熔体按下式选择，即-I浴=KI-式中K一可靠系数（对限流式高 熔断器，当一台电力电容器-时K=1.5~2.0,当一组电力电容器时K=1.3~1.8;-INe一电力电容器 路的额定电流。
高压熔断器选择-一额定电压选择-1.额定电压选择-对于一般的高压熔断器，其额定电压U必须大于或等于-电网的 定电压Us。但是对于充填石英砂有限流作用的熔-断器，则侧不宜使用在低于熔断器额定电压的电网中，这是因-为限 式熔断器灭弧能力很强，在短路电流达到最大值之前-就将电流截断，致使熔体熔断时因截流而产生过电压，其过-电压 数与电路参数及熔体长度有关，一般在UNs=UN的电-网中，过电压倍数约2~2.5倍，不会超过电网中电气设备 绝-缘水平，但如在UNs<UN的电网中，因熔体较长，过电压值-可达3.5~4倍相电压，可能损害电网中的电气 备。
简述熔断器的选用
简述熔断器的选用熔断器是一种用于保护电路和设备不受过载或短路损坏的电气保护装置。
它的作用是在电路中发生异常情况时，迅速切断电流，起到保护作用。
熔断器的选用非常重要，下面将从以下几个方面给出相关参考内容。
首先，熔断器的额定电流是选用熔断器的首要条件。
额定电流是指熔断器能够正常工作的电流值。
一般情况下，熔断器的额定电流应大于或等于被保护电路或设备的额定电流，这样才能保证熔断器在过载或短路时可正常切断电流。
其次，熔断器的工作电压也是选用熔断器的重要指标。
工作电压是指熔断器能够承受的最大电压。
在选用熔断器时，应根据被保护电路或设备的工作电压确定熔断器的工作电压。
通常情况下，熔断器的工作电压应大于被保护电路或设备的工作电压。
另外，熔断器的断容能力也是选用熔断器时要考虑的重要因素之一。
断容能力是指熔断器在切断电流时所能承受的最大能量。
在选用熔断器时，应根据被保护电路或设备的负载电流和断电能量来确定熔断器的断容能力。
一般来说，熔断器的断容能力应大于等于被保护电路或设备的故障能量。
此外，熔断器的断路特性也是选用熔断器时需要考虑的因素之一。
熔断器的断路特性分为常规断路和快速断路两种。
常规断路熔断器的断路特性较慢，适用于一般的电路保护；快速断路熔断器的断路特性较快，适用于对负载电流波动较大、对设备的保护要求较高的电路。
根据具体要求，选择适合的断路特性的熔断器。
此外，熔断器的寿命也是选用熔断器需要考虑的一个因素。
熔断器的寿命是指熔断器能够正常工作的时间。
在选用熔断器时，应根据被保护电路或设备的寿命要求来确定熔断器的寿命。
通常情况下，熔断器的寿命应大于或等于被保护电路或设备的寿命。
综上所述，选用熔断器的主要参考内容包括额定电流、工作电压、断容能力、断路特性和寿命等。
在选用熔断器时，应根据被保护电路或设备的具体需求，合理选择适合的熔断器。
同时，还需要注意熔断器的品牌、质量和性价比等因素，以确保选用的熔断器能够可靠地保护电路和设备的安全运行。

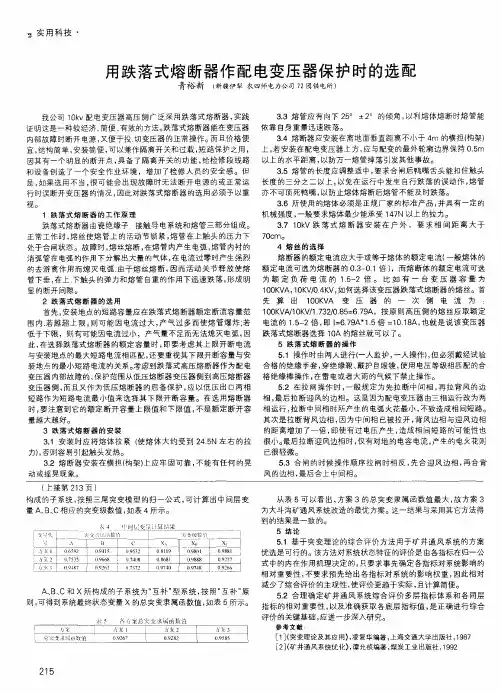

用跌落式熔断器作配电变压器保护时的选配
是 ， 果选用不 当， 可能会 出现故 障时无 法断开电源的或正常运 长 度 的三 分 之 二 以上 ， 免在 运 行 中 发 生 自行跌 落 的 误 动 作 ， 管 如 很 以 熔 行时误断开变压器 的情况 ， 因此对跌落式熔断器的选用必须予以重 亦 不可 顶 死 鸭 嘴 ， 防 止熔 体 熔 断后 熔 管 不 能 及 时跌 落 。 以 ３６ 所使 用 的熔 体 必须 是 正 规 厂 家 的标 准产 品 ， 具 有 一定 的 。 并 视。 机 械强 度 ， 一般 要 求 熔体 最少 能 承 受 １ ７ 以 上 的拉 力 。 ４Ｎ １ 跌 落式 熔 断 器 的 工 作 原理 ３７ １ ｋ 跌 落 式 熔 断 器 安 装 在 户 外 ，要 求 相 间 距 离 大 于 － ０Ｖ 跌 落式 熔 断 器 由瓷 绝 缘 子 接 触 导 电 系统 和 熔 管 三 部 分组 成 。 正 常工作时 ， 熔丝使熔管上 的活动节锁 紧， 熔管在上触头的压力下 处于合 闸状态 。故障时 ， 熔丝熔 断， 在熔管 内产生 电弧 ， 熔管内衬 的 消 弧管 在 电弧 的作 用 下 分解 出大 量 的 气体 ， 电流 过 零 时 产 生 强烈 在
７ｃ 。 断器 的额定电流应大于或等于熔体的额定 电流（ 一般熔体的 ．— ． 倍 ，而熔 断体 的额定 电流可选 的去游离作用 而熄 灭电弧． 由于熔丝熔断 ， 因而活动 关节释放使熔 额定 电流 可选为熔断器 的 Ｏ３ ０１ ） ． ２倍 。 比 如 有 一 台 变 压 器 容 量 为 ５ 管 下垂 ， 上 ． 头 的弹 力 和 熔 管 自重 的作 用 下迅 速 跌 落 ， 在 下触 形成 明 为 额 定 负 荷 电 流 的 １ — 显 的 断开 间 隙 。 １ ０ Ｖ １ Ｋ ／ Ｋ 如 何 选 择该 变压 器 跌 落式 熔 断 器 的熔 丝。首 ０ Ｋ Ａ，０ Ｖ０４ Ｖ， ２ 跌落 式 熔 断 器 的选 用 先 算 出 １０ Ｖ ０ ＫＡ 变 压 器 的 一 次 侧 电 流 为 ： 首 先， 安装地点的短路容量应在跌落式熔断器额定断流容量范 １ ０ Ｖ ０ Ｖ １ ３ ／．５ ６７ Ａ，按原则高 压侧的熔丝应取额定 ０ Ｋ １ Ｋ ／． ２０８ ＝ ９ ７ 围 内． 若越超上 限， 则可能 因电流过 大 ， 产气过多而使熔管爆 炸： 若 电流 的 １５ ２倍 ， １６７ Ａ １５倍 ：１ ．８ 也就是 说该变压器 ．— 即 ＝ ．９ ０ １Ａ， ０ 低 于 下 限 ，则 有 可 能 因 电流 过 小 ，产 气 量 不 足而 无 法 熄 灭 电弧 ， 因 跌落 式 熔 断 器选 择 １ Ａ的 熔 丝就 可 以 了。
高压熔断器选型
熔断器的选择方法通常将由中压熔断器（F）与真空接触器（C）组合而成的回路，简称为F+C组合回路。
F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。
熔断器参数的选择，取决于熔断器本身的型式和被保护设备的种类。
工程设计中，常常为熔断器额定电流和电缆截面的选择而感到困惑。
本文简要讨论了熔断器和电缆截面的选择方法。
1 F+C组合回路应考虑的主要因素设计时应考虑的主要因素有：①熔断器的额定电压应大于或等于电网电压；②熔断器的额定分断电流应大于或等于安装点的最大短路电流；③应考虑设备特性的容差，以获得良好的保护效果；④如果熔断器通风不良，必须校验其稳态温升，以便保证其温升不超过标准值，必要时，熔断器应降低额定值使用；⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。
2 保护变压器的熔断器2.1 熔断器须满足的要求（1） 能耐受正常负荷和可能引起的过负荷。
（2） 能耐受变压器的励磁涌流。
（3） 能分断变压器二次侧出口的短路电流，并应与低压侧的熔断器或断路器选择性配合。
（4） 若有必要，应能可靠躲过变压器低压侧电动机的成组自起动。
2.2 变压器的励磁电流峰值熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN，即IF0.1≥14 ITN故令峰值电流为IB=IF0.1/14≥ITN （1）2.3 稳定负荷和过负荷在正常环境(即不超过40 ℃)的环境温度下，熔断器的额定电流不应小于1.3倍变压器额定电流，以避免其装入开关柜后温度升高而引起的降容影响。
一般情况下，熔断器额定电流IFN选择范围在1.3 ITN≤IFN≤1.5 ITN （2）如果变压器按连续过负荷设计，则熔断器的额定电流不应小于1.3倍过负荷电流ITg。
因此，作为一般的准则，熔断器额定电流应选择的范围为1.3 ITg≤IFN≤1.5 ITg （3）2.4 变压器二次侧的故障电流从切除故障的观点来说，故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3而 ISC=ITN/ud%式中，ud%为变压器的阻抗（标幺值）。
熔断器选择原则Word版
熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
