2020-2021年电功率试题分类汇编
2020-2021全国中考物理电功率的综合计算问题的综合中考真题分类汇总附详细答案

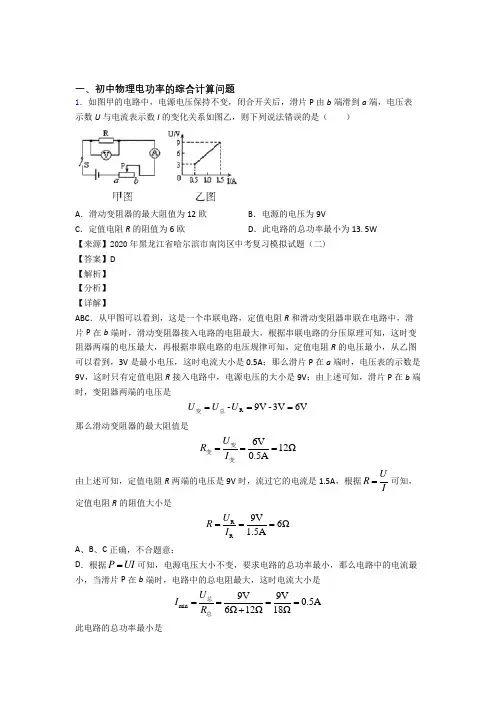

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D 【解析】 【分析】 【详解】ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V12Ω0.5AU R I ===变变变由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据UR I=可知，定值电阻R 的阻值大小是R R 9V6Ω1.5AU R I === A 、B 、C 正确，不合题意；D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是min min 9V 0.5A 4.5W P U I ==⨯=总电路的总功率最小是4.5W ，D 错误，符合题意。
故选D 。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
2020-2021年 电功率综合测试(含答案)
2020-2021年电功率综合测试（含答案）一、电功率选择题1．下列数据中最接近生活实际的是（）A. 人的正常体温约为39℃B. 无线电波在空气中的传播速度约为340m/sC. 甲型H1N1流感病毒的长度约为1cmD. 电冰箱的额定功率约为100W【答案】 D【解析】【解答】A、人的正常体温为37℃，变化很小，故A不符合实际；B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；D、电冰箱的额定功率约为100W左右，故D符合实际．故选D．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【答案】D【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B不符合题意；根据可知，灯泡的实际功率变大，灯泡变亮，A不符合题意；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C不符合题意；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，D符合题意。
故答案为：D。
【分析】根据电路是串联电路，当滑动变阻器的阻值减小时，电路中的电流变大，灯泡的功率变大，利用电源电压和灯泡的电阻计算灯泡的电功率的大小.3．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．4．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．5．下列表述正确的是（）A. 电视机正常工作电流约为1.57AB. 电水壶电阻为4840ΩC. 同种电荷互相排斥D. 磁极间在不接触时无法发生相互作用【答案】 C【解析】【解答】A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B错误；C.两个带有正电荷的小球之间的距离明显增大，说明同种电荷相互排斥，故C正确；D.磁极间在不接触时能够发生相互作用，故D错误。
2020-2021全国中考物理电功率的综合计算问题的综合中考真题汇总及答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压不变，定值电阻R 的阻值为18Ω，有四只白炽灯L 1、L 2、L 3、L 4，它们的规格分别为“3V ，2W ”、“6V ，2W ”、“12V ，2W ”、“24V ，2W ”，当把它们分别接在电路中的M 、N 两端时，实际功率最大的是A ．L 1B ．L 2C ．L 3D ．L 4【来源】人教版九年级物理第18章 电功率 经典练习题【答案】B 【解析】 【分析】 【详解】 灯泡L 1的电阻R 1=211U P =()232V W =4.5Ω同理灯泡L 2的电阻R 2=18Ω；灯泡L 3的电阻R 3=72Ω；灯泡L 4的电阻R 4=288Ω；通过灯泡L 1的电流I 1=1U R R +=18 4.5U Ω+Ω同理通过灯泡L 2的电流I 2=1818UΩ+Ω通过灯泡L 3的电流I 3=1872UΩ+Ω通过灯泡L 4的电流I 4=18288UΩ+Ω灯泡L 1的实际功率P 1=I 12R 1=(18 4.5UΩ+Ω)2⨯4.5Ω=0.009U 2同理灯泡L 2的实际功率P 2=I 22R 2=0.013U 2灯泡L 3的实际功率P 3=I 32R 3=0.009U 2灯泡L 4的实际功率P 4=I 42R 4=0.003U 2所以实际功率最大的是灯泡灯泡L 2，故选B 。
2．如图所示，电源电压恒为6V ，小灯泡L 标有“4V 1.6W ”字样（阻值保持不变），R 1=20Ω。
滑动变阻器R 2标有“30Ω 1A ”。
电流表的量程为0~0.6A ，电压表的量程为0~3V 。
下列说法正确的是（ ）A ．闭合S 2，断开S 1、S 3时，通过电阻R 1电流为0.2AB ．断开S 2，闭合S 1、S 3时，滑动变阻器R 2连入阻值范围5Ω~10ΩC ．闭合开关S 3，断开S 1、S 2时，电灯L 消耗的功率范围为0.225W~0.9WD ．闭合所有开关，滑动变阻器R 2消耗的最大功率和最小功率之比为3：1 【来源】2018年山东省威海市文登区中考一模物理试题 【答案】ACD 【解析】 【分析】 【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22LL L 4V 10Ω1.6WU R P ===根据欧姆定律可知，通过电阻R 1电流大小是1L 16V0.2A 10Ω20ΩU I I R R ====++即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V0.15A 10Ω30ΩI ==+这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯=当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V0.3A 10ΩI == 这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯=综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R=可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V10Ω0.6AR == 电功率大小是()222max2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min 2max 6V0.2A 30ΩU I R === 这个电流大小符合电路的安全要求，那么其电功率大小是()222min2max 6V 1.2W 30ΩU P R === 那么滑动变阻器R 2消耗的最大功率和最小功率之比是2max 2min : 3.6W :1.2W 3:1P P ==D 正确。
2020-2021【物理】物理二模试题分类汇编——电功率的综合计算问题综合及详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。
图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。
只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ；滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光。
只闭合开关S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V 。
则（ ）A ．电源电压为10VB ．小灯泡L 的额定功率6WC ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64JD ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【来源】辽宁省葫芦岛市连山区2019-2020学年九年级（上)期末测试物理试题 【答案】BC 【解析】 【分析】 【详解】A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为1114V ==400.1AI R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++⨯Ω⨯Ω故A 不符合题意；B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为12V 0.5A=6W P U I ==⨯额额额故B 符合题意；C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为2max 2max 210V=500.2AU R I ==Ω 则当闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，电路为R 1与R 2串联电路，由串联分压可求R 1两端电压为1112404812V=V 40509R U U R R Ω''==⨯+Ω+Ω 由于R 1为纯电阻，则1.5min 电流通过R 1产生的热量为2211148V 9 1.560s=64J40U W t R ⎛⎫⎪''⎝⎭==⨯⨯Ω故C 符合题意；D ．由于电源电压不变，则由2U P R=可知，当电路阻值最大时，电路总功率最小，则闭合开关S 、S 3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W ，则此时电路电流为min min 1.2W=0.1A 12VP I U == 则此时电路总电阻为max min 12V=1200.1AU R I ==Ω 则小灯泡此时电阻应为R L 实=R max -R 1-R 2max =120Ω-40Ω-50Ω=30Ω此时小灯泡分得电压应为U L 实=I min R L 实=0.1A×30Ω=3V但由乙图可知，当小灯泡电流为0.1A 时，小灯泡两端电压不足2V ，前后冲突，故D 不符合题意。

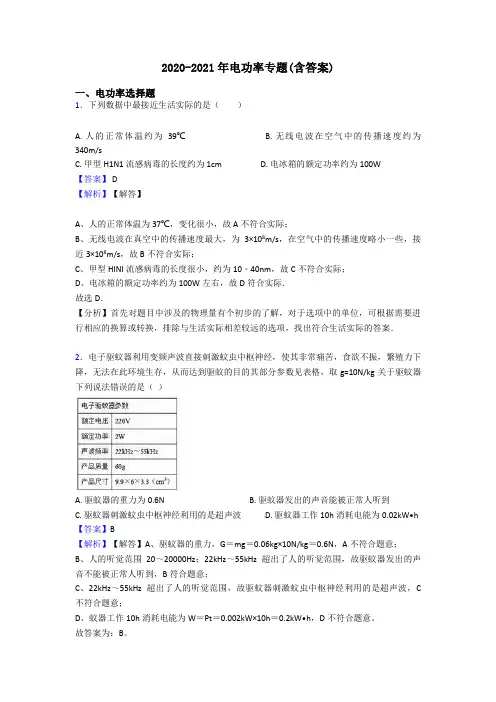

2020-2021年电功率专题(含答案)
2020-2021年电功率专题(含答案)一、电功率选择题1．下列数据中最接近生活实际的是（）A. 人的正常体温约为39℃B. 无线电波在空气中的传播速度约为340m/sC. 甲型H1N1流感病毒的长度约为1cmD. 电冰箱的额定功率约为100W【答案】 D【解析】【解答】A、人的正常体温为37℃，变化很小，故A不符合实际；B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；D、电冰箱的额定功率约为100W左右，故D符合实际．故选D．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。
故答案为：B。
【分析】利用物体质量计算重力的大小，人耳的听声范围是20～20000Hz，超声波的频率超过20000Hz，利用功率和时间计算消耗的电能.3．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。

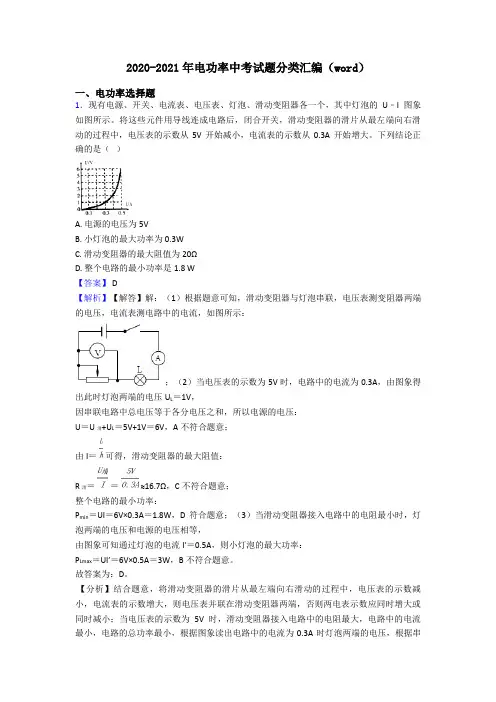

2020-2021年电功率中考试题分类汇编(word)
2020-2021年电功率中考试题分类汇编（word）一、电功率选择题1．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 滑动变阻器的最大阻值为20ΩD. 整个电路的最小功率是1.8 W【答案】 D【解析】【解答】解：（1）根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如图所示：；（2）当电压表的示数为5V时，电路中的电流为0.3A，由图象得出此时灯泡两端的电压U L＝1V，因串联电路中总电压等于各分电压之和，所以电源的电压：U＝U滑+U L＝5V+1V＝6V，A不符合题意；由I＝可得，滑动变阻器的最大阻值：R滑＝＝≈16.7Ω，C不符合题意；整个电路的最小功率：P min＝UI＝6V×0.3A＝1.8W，D符合题意；（3）当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，由图象可知通过灯泡的电流I′＝0.5A，则小灯泡的最大功率：P Lmax＝UI′＝6V×0.5A＝3W，B不符合题意。
故答案为：D。
【分析】结合题意，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小；当电压表的示数为5V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，根据图象读出电路中的电流为0.3A时灯泡两端的电压，根据串联电路的电压特点求出电源的电压，此时滑动变阻器接入电路中的电阻最大，根据欧姆定律求出滑动变阻器的最大阻值，根据P=UI求出整个电路的最小功率；当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，根据图象读出通过的电流，根据P=UI求出灯泡的最大功率.2．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2， A管中的液面较低B. I1=I2， A管中的液面较高C. I1＞I2， A管中的液面较低D. I1＞I2， A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A. ①②B. ②③C. ①④D. ③④【答案】D【解析】【解答】解：电吹风消耗的电功率P是总功率，总功率的大小应该用P=UI来计算，所以总功率P=UI，故①错误，③正确；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I，电吹风中发热的功率要用P热=I2R来计算，所以总的发热功率为P总热=I2（R1+R2），因为电吹风工作时将电能转化为机械能和内能，所以，吹风机的总功率要大于发热部分的功率，即P＞Ⅰ2（R1+R2），故②错误，④正确．故选：D．【分析】在计算电功率的公式中，总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．4．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。
2020-2021全国中考物理电功率的综合计算问题中考真题分类汇总含答案
一、初中物理电功率的综合计算问题1．如图所示，电源两端电压恒定，闭合开关，灯泡L 1比灯泡L 2电阻大，则（ ）A ．灯泡L 1比L 2的亮B ．电流表A 1示数比A 2的大C ．若L 1灯丝烧断，L 2两端电压变大D ．若L 2灯丝烧断，电流表A 示数变小【来源】广东省广州市南沙区2017届中考物理一模试题 【答案】D 【解析】 【详解】AB ．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L 1比灯泡L 2电阻大；由I=U/R 可得，通过L 1的电流小，即电流表A 1示数比A 2的小，U 1=U 2，由P 实=UI 可知，P 实1<P 实2，灯泡L 2比L 1的亮，故AB 错误；C ．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L 1灯丝烧断，L 2两端电压不变，故C 错误；D ．由图可知，电流表A 1测量灯泡L 1的电流；电流表A 2测量灯泡L 2的电流；电流表A 测量干路上的电流；若L 2灯丝烧断，电流表A 2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A 示数变小，故D 正确。
故选D 。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
2020-2021全国中考物理电功率的综合计算问题中考真题分类汇总附答案
一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【来源】2019年湖北省武汉市武昌区中考二模物理试题【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020-2021年电功率试题分类汇编一、电功率选择题1．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。
故答案为：B。
【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。
（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。
故答案为：D。
【分析】闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压.（1）电压表示数的变化和灯泡两端的电压变化相同；（2）根据P=UI=求出灯泡的电阻，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，利用P=I2R求出小灯泡L的最小实际电功率，再利用W=UIt=I2Rt求出通电10s滑动变阻器消耗的电能；（3）当滑片P移到变阻器的中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出小灯泡L的实际功率，然后与灯泡的额定功率相比较确定是否正常发光.3．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．4．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．5．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可6．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。
故选A。
【分析】（1）大拇指的指甲盖的面积大约1cm2，根据F=pS计算大气对指甲盖的压力；（2）普通学生课桌的高度大约1m；（3）让人感觉舒适的温度大约在25℃左右；（4）家用节能灯的功率大约30W左右。
7．如图所示，将标有“12V6W”的灯泡和“12V3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D. 灯泡比灯泡亮【答案】D【解析】【解答】AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：，A B不符合题意；CD．由于串联电路中电流处处相等，且，根据可知，灯泡的实际功率较大，则灯泡较亮，C不符合题意，D符合题意。
故答案为：D。
【分析】理清小灯泡的连接方式，根据P=求出两灯泡的电阻，再根据灯泡的串联和欧姆定律求出电路中的电流；根据P=UI求出总功率；根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮.8．下列估测最接近实际的是（）A. 一个鸡蛋的质量约为200gB. 人感觉舒适的环境温度约为23℃C. 一位普通中学生的手掌宽度约为25cmD. 家用电视机的功率约为1500W【答案】 B【解析】【解答】解：A、一个鸡蛋的质量约为50g；B、人感觉舒适的环境温度为20﹣﹣26℃；C、一位中学生的手掌宽度约为10cm；D、家用电视机的功率约为200W．故选B【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识去判断题目的对错．9．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。
当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。
故答案为：C。
【分析】当甲、乙都是电流表，S1闭合、S2断开，此时R与L并联，乙测干路电流I，甲测L电流I甲，当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲测总电压U，乙测L两端电压U L，不考虑灯丝电阻的变化，通过R=求出灯泡的电阻.10．如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。
假改灯泡的电阻不受温度影响，下列判断正确的是（）A. 两灯串联B. 灯更亮C. 灯的电阻丝更粗D. 电流表的示数为【答案】 B【解析】【解答】解：A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，A不符合题意。
