水工建筑物基础课程设计背景介绍水工建筑物基础课程设计是一门重要的课程，它着重研究水利结构的建设和设计方式。
在水利工程领域中，水工建筑物的建设是至关重要的一环。
本文主要介绍水工建筑物基础课程设计，探讨课程设计的重点和难点，以期帮助学生更好地学习课程。
课程设计的重点水工建筑物基础课程设计的重点在于以下几个方面：建筑材料的选择建筑材料的选择是决定水工建筑物建筑质量的关键因素。
建筑材料的选择必须满足水工建筑物的要求，具有一定的耐水、耐腐蚀、耐候性和抗震性等特殊的物理性质。
在材料的选择上，需要综合考虑材料的经济性、可用性、施工条件和环保要求等因素。
基础工程的设计水工建筑物的稳定性和安全性主要依赖于基础工程的设计。
基础工程必须具有良好的承载力，能够承受水资源的压力和材料自身的重力等作用。
在基础工程的设计上，需要考虑地质条件、工程的稳定性和经济性等多方面因素。
施工技术的熟练掌握水工建筑物建设过程中，施工技术的熟练掌握是一个不可或缺的步骤。
在施工中，需要能够掌握各种工具和设备的使用方法，严格遵守建筑施工规范和安全要求，并及时发现和修正施工中存在的问题，保证水工建筑物的建设质量。
课程设计的难点水工建筑物基础课程设计也面临着以下几个难点：建筑承载力的计算水工建筑物在使用过程中，面临着各种天气和液态水的冲击，因此建筑承载的能力需要经过精密的计算。
建筑承载力的计算需要结合建筑材料的物理性质和地质条件等多个因素，考虑全面精准，计算方法繁琐复杂。
基础工程的施工技术水工建筑物的基础工程施工过程中，需要运用各种计算和测量工具，比如说地面测量和水下测量，具有一定的技术难度。
在建筑施工完成后，还需要进行结构的加固和巩固工作，承担各种恶劣环境下的耐受压力和对抗力的面临。
这些方面的技能需要由学生强化学习和实践操作。
环保要求的满足在水工建筑物的建设过程中，环保要求是至关重要的一个方面。
对于建筑材料的选择、施工工艺、废水处置等方面，都有着一定的环保标准。
水工建筑物课程设计

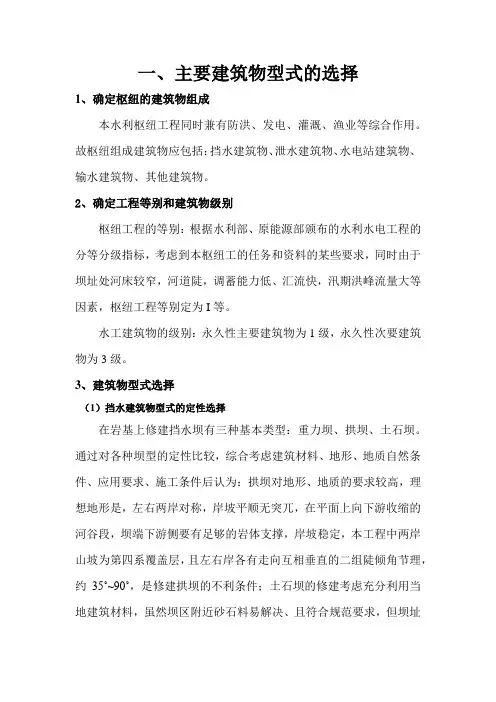

一、主要建筑物型式的选择1、确定枢纽的建筑物组成本水利枢纽工程同时兼有防洪、发电、灌溉、渔业等综合作用。
故枢纽组成建筑物应包括：挡水建筑物、泄水建筑物、水电站建筑物、输水建筑物、其他建筑物。
2、确定工程等别和建筑物级别枢纽工程的等别：根据水利部、原能源部颁布的水利水电工程的分等分级指标，考虑到本枢纽工的任务和资料的某些要求，同时由于坝址处河床较窄，河道陡，调蓄能力低、汇流快，汛期洪峰流量大等因素，枢纽工程等别定为I等。
水工建筑物的级别：永久性主要建筑物为1级，永久性次要建筑物为3级。
3、建筑物型式选择（1）挡水建筑物型式的定性选择在岩基上修建挡水坝有三种基本类型：重力坝、拱坝、土石坝。
通过对各种坝型的定性比较，综合考虑建筑材料、地形、地质自然条件、应用要求、施工条件后认为：拱坝对地形、地质的要求较高，理想地形是，左右两岸对称，岸坡平顺无突兀，在平面上向下游收缩的河谷段，坝端下游侧要有足够的岩体支撑，岸坡稳定，本工程中两岸山坡为第四系覆盖层，且左右岸各有走向互相垂直的二组陡倾角节理，约35˚~90˚，是修建拱坝的不利条件；土石坝的修建考虑充分利用当地建筑材料，虽然坝区附近砂石料易解决、且符合规范要求，但坝址处缺乏筑坝的土料，故土石坝方案不可取；考虑到坝址附近对外交通方便，当地砂石料可充分利用，重力坝对地形、地质条件适应性强，故选择混凝土重力坝方案。
（2）泄水建筑物型式的定性选择泄水重力坝既要挡水又要泄水，其泄水方式有坝顶溢流和坝身泄水孔泄水。
设计泄水重力坝，除应满足稳定和强度要求外，还需要根据洪水特性、水利枢纽布置、地形地质等问题确定其位置等的选择。
坝身泄洪是经济的，表面溢流孔泄流能力大，又具有较大的超泄潜力，宜优先考虑；深水泄水孔虽然泄流能力不及表面溢流孔，但进水口淹没在水面下，放水条件好、给水库的运用带来了很大的灵活性，可提高水库的利用率和安全度。
表面泄水孔具有排沙、放空水库、导流等功能，表面泄水孔泄流能力大、可以选择不同的溢流堰顶高程，故本工程的泄水建筑物选择兼有表面溢流孔和深水泄水孔。
天河水库水工建筑物课程设计
天河水库水工建筑物课程设计摘要：一、引言1.天河水库概况2.课程设计目的和意义二、天河水库工程规模及建筑物1.拦河大坝2.溢洪道3.水电站建筑物4.灌溉渠道5.水库放空隧洞6.筏道三、设计依据和标准1.水利水电工程枢纽等级划分及设计标准2.工程效益指标等别四、设计方案及参数1.拦河大坝设计2.溢洪道设计3.水电站建筑物设计4.灌溉渠道设计5.水库放空隧洞设计6.筏道设计五、设计成果及分析1.各建筑物设计成果2.工程效益分析3.设计不足及改进措施六、结论与建议1.课程设计总结2.建议与展望正文：一、引言天河水库位于我国某地区，是一座以灌溉、发电、防洪为主要任务的大型水利枢纽工程。
本课程设计旨在通过分析天河水库的工程规模、建筑物设计及设计依据，探讨水工建筑物在水利工程中的重要作用，以提高学生的理论水平和实践能力。
二、天河水库工程规模及建筑物1.拦河大坝：采用混凝土面板浆砌石重力坝，坝顶高程为XX米，坝顶宽度为XX米，坝底宽度为XX米，坝体分为X个坝段。
2.溢洪道：设计洪水流量为XX立方米/秒，采用X孔溢流堰，每孔宽度为XX米，溢流堰顶高程为XX米。
3.水电站建筑物：安装X台水轮发电机组，单台容量为XX千瓦，总装机容量为XX千瓦。
4.灌溉渠道：总长约XX公里，设计灌溉面积为XX万亩。
5.水库放空隧洞：拟利用导流洞作放空洞，放空流量为XX立方米/秒。
6.筏道：全长XX米，宽XX米，满足XX立方米/秒的流量需求。
三、设计依据和标准1.水利水电工程枢纽等级划分及设计标准：根据《sdj12-78水利水电工程枢纽等级划分及设计标准（山区、丘陵区部分）》确定工程规模。
2.工程效益指标等别：根据枢纽灌溉面积为XX万亩，属等工。
四、设计方案及参数1.拦河大坝：根据地质条件、水文资料等，确定坝高、坝顶宽度和坝底宽度等参数。
2.溢洪道：根据设计洪水流量、溢流堰孔数等，确定溢流堰顶高程、孔宽等参数。
3.水电站建筑物：根据水轮发电机组数量、单台容量等，确定装机容量、机组布局等参数。
水工建筑物课程设计教学大纲

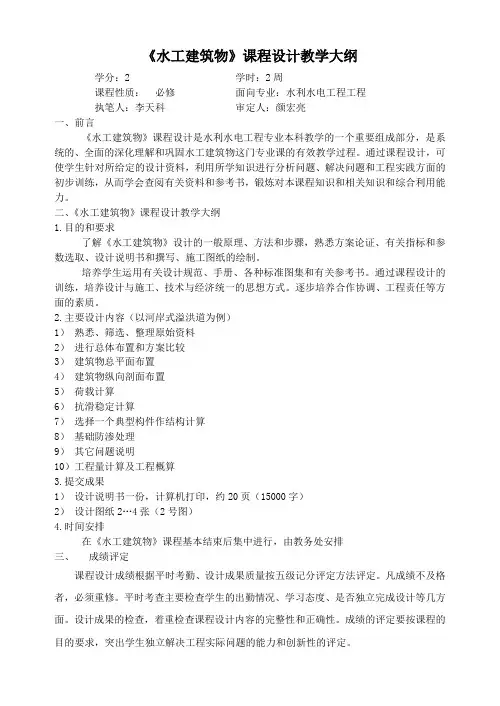

《水工建筑物》课程设计教学大纲学分：2 学时：2周课程性质：必修面向专业：水利水电工程工程执笔人：李天科审定人：颜宏亮一、前言《水工建筑物》课程设计是水利水电工程专业本科教学的一个重要组成部分，是系统的、全面的深化理解和巩固水工建筑物这门专业课的有效教学过程。
通过课程设计，可使学生针对所给定的设计资料，利用所学知识进行分析问题、解决问题和工程实践方面的初步训练，从而学会查阅有关资料和参考书，锻炼对本课程知识和相关知识和综合利用能力。
二、《水工建筑物》课程设计教学大纲1.目的和要求了解《水工建筑物》设计的一般原理、方法和步骤，熟悉方案论证、有关指标和参数选取、设计说明书和撰写、施工图纸的绘制。
培养学生运用有关设计规范、手册、各种标准图集和有关参考书。
通过课程设计的训练，培养设计与施工、技术与经济统一的思想方式。
逐步培养合作协调、工程责任等方面的素质。
2.主要设计内容（以河岸式溢洪道为例）1）熟悉、筛选、整理原始资料2）进行总体布置和方案比较3）建筑物总平面布置4）建筑物纵向剖面布置5）荷载计算6）抗滑稳定计算7）选择一个典型构件作结构计算8）基础防渗处理9）其它问题说明10）工程量计算及工程概算3.提交成果1）设计说明书一份，计算机打印，约20页（15000字）2）设计图纸2…4张（2号图）4.时间安排在《水工建筑物》课程基本结束后集中进行，由教务处安排三、成绩评定课程设计成绩根据平时考勤、设计成果质量按五级记分评定方法评定。
凡成绩不及格者，必须重修。
平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。
设计成果的检查，着重检查课程设计内容的完整性和正确性。
成绩的评定要按课程的目的要求，突出学生独立解决工程实际问题的能力和创新性的评定。
课程设计的成绩按优秀、良好、中等、及格和不及格五级评定。
参考标准如下：《水工建筑物课程设计》成绩考核标准说明：各考核单元按100分制打分，其中：优秀90~100分，良好80~89分，中等70~79分，及格60~69分，不及格60分以下。
大工23春《水工建筑物课程设计》模板及要求
大工23春《水工建筑物课程设计》模板及要求作为水工建筑物课程设计的重要组成部分，模板及要求的制定对于课程设计的顺利进行起着至关重要的作用。
通过对模板的设计和要求的规定，能够有效地指导学生进行学习和实践，提高课程设计的质量和水平。
下面将就大工23春《水工建筑物课程设计》模板及要求进行深入探讨和总结。
一、课程设计模板1. 课程设计题目：在这一部分，学生需要确切地确定课程设计的题目，题目应当简洁明了，能够准确表达设计的内容和目的。
2. 课程设计背景：学生需要在这一部分介绍课程设计的背景，说明设计的意义和必要性，为课程设计的展开提供理论依据和实践基础。
3. 设计内容概述：学生需要对课程设计的内容进行概述，包括设计的范围、目标和侧重点，让读者清晰地了解设计的整体构架和主要内容。
4. 设计方法与步骤：学生需要详细介绍课程设计的方法和步骤，包括设计的整体思路和具体操作过程，以及需要遵循的规范和标准。
5. 设计成果展示：学生需要在这一部分展示课程设计的成果，包括设计图纸、计算书、实物模型等，让读者全面了解设计的结果和效果。
二、课程设计要求1. 设计思路：要求学生设计的过程要符合科学、合理、系统的原则，注重创新和实用性。
2. 设计标准：要求学生在设计过程中要遵循相关的国家标准和规范，确保设计的安全性和可行性。
3. 设计内容：要求学生的设计内容要全面、深入，包括结构设计、材料选型、施工工艺等多个方面。
4. 设计成果：要求学生的设计成果要突出实用性和创新性，能够真正解决实际问题。
总结回顾通过对大工23春《水工建筑物课程设计》模板及要求的深入探讨，可以看出模板的设计和要求的规定对课程设计起着重要的指导作用。
在课程设计中，学生需要严格按照模板的要求进行，注重设计的方法和步骤，确保设计成果的全面和深入。
设计过程中要符合科学、合理、系统的原则，注重创新和实用性，严格遵循相关的国家标准和规范，确保设计的安全性和可行性。
最终的设计成果要突出实用性和创新性，能够真正解决实际问题。
大工23春《水工建筑物课程设计》模板及要求

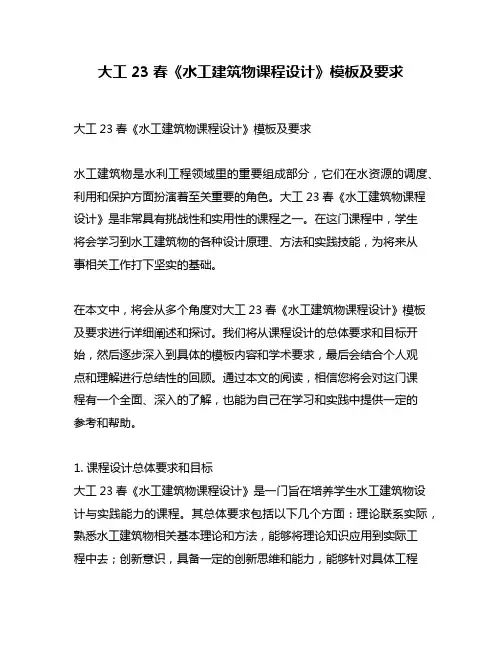

大工23春《水工建筑物课程设计》模板及要求大工23春《水工建筑物课程设计》模板及要求水工建筑物是水利工程领域里的重要组成部分，它们在水资源的调度、利用和保护方面扮演着至关重要的角色。
大工23春《水工建筑物课程设计》是非常具有挑战性和实用性的课程之一。
在这门课程中，学生将会学习到水工建筑物的各种设计原理、方法和实践技能，为将来从事相关工作打下坚实的基础。
在本文中，将会从多个角度对大工23春《水工建筑物课程设计》模板及要求进行详细阐述和探讨。
我们将从课程设计的总体要求和目标开始，然后逐步深入到具体的模板内容和学术要求，最后会结合个人观点和理解进行总结性的回顾。
通过本文的阅读，相信您将会对这门课程有一个全面、深入的了解，也能为自己在学习和实践中提供一定的参考和帮助。
1. 课程设计总体要求和目标大工23春《水工建筑物课程设计》是一门旨在培养学生水工建筑物设计与实践能力的课程。
其总体要求包括以下几个方面：理论联系实际，熟悉水工建筑物相关基本理论和方法，能够将理论知识应用到实际工程中去；创新意识，具备一定的创新思维和能力，能够针对具体工程问题提出切实可行的解决方案；综合能力，通过独立完成课程设计，培养学生的分析问题、综合运用知识和技能的能力。
2. 模板及要求内容详解在大工23春《水工建筑物课程设计》中，其模板及要求主要包括以下几个内容：前言、设计依据、设计内容与任务、设计主要内容、参考文献。
其中，设计依据部分需要对水工建筑物设计的相关标准、规范和理论进行梳理和分析，为后续的设计工作奠定基础；设计内容与任务部分则需要对具体的设计范围、任务和考核要求进行详细描述，并明确设计的主要内容和目标；而设计主要内容部分则是课程设计的核心，需要包括水工建筑物的整体布置、结构设计、材料选用等方面的内容。
3. 个人观点和理解从个人的角度来看，大工23春《水工建筑物课程设计》的模板及要求在一定程度上能够满足学生对水工建筑物设计与实践能力的培养需求。
水工建筑物课程设计
第一章基本资料1.1 工程概况某水库是一座以农业灌溉为主兼顾生活、工业和防洪功能的中型水利工程。
水库总库容3594.0万m3，兴利库容2701.0万m3。
水库建成后，每年可供水4858.4万m3。
水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供当地工农业用水和城市人民生活用水，结合引水发电，并兼顾防洪。
根据《水利水电工程等级划分及洪水标准》(SL252—2000)，水库工程为Ⅲ等工程。
水库枢纽工程主要建筑物大坝为3级建筑物。
临时建筑物导流围堰、导流隧洞为5级建筑物。
施工期下游无供水要求，无须考虑通航、过木问题。
2.1 气象水文资料水库位于某江上游右岸一级支流上，属珠江流域西江水系，河流大致呈西南～东北向。
2.1.1气象流域是典型的高原季风气候，其特点是：冬无严寒，夏无酷暑，干湿季分明，春暖干旱，秋凉湿润，日照丰沛。
流域内水汽主要来源于印度洋孟加拉湾的西南暖湿气流和太平洋东南季风带入的丰沛水汽。
根据气象站的资料统计，多年平均气温13.4℃，极端最高气温33.9℃，极端最低气温-14.9℃，最热月平均气温19.4℃(7月)，最冷月平均气温5℃(1月)；多年平均日照2183.4小时，日照百分率为49%；多年平均相对湿度72%，多年平均风速3.4m/s，多年最大平均风速为19m/s，最大风速25m/s；全年主导风向南南西(SSW)；20cm蒸发器多年平均蒸发量2051.8mm；多年平均气压80.18kPa。
霜冻期最长可达198天，多年平均147天，对农作物的生长有所不利。
2.1..2 年径流流域内设有雨量站。
水库的设计径流成果，如表1所示。
表1 水库设计年径流成果表单位：万m3年内分配采用典型年法。
按各月所占比值计算得各月的相应径流，如表2所示。
表2 水库径流设计代表年年内分配成果表单位：万m32.1.3 洪水3310～11月为汛后期，11～4月为枯期。
枯期施工导流标准根据有关规范，确定为5年一遇，即P=20%。
水工建筑物课程设计
水利水电工程专业《水工建筑物》课程设计1、课程设计目的：水工建筑物课程设计是在学习重力坝理论基础上进行的一次综合性的大坝断面设计，通过设计和实践，培养学生综合运用知识、设计计算与工程制图的能力，使学生牢固掌握课程中学到的重力坝的设计原理、应力与稳定的分析方法。
2、基本要求能根据课题要求，通过查阅资料，独立完成课题的方案设计、合理地选择挡水坝段断面并进行设计情况与校核情况的应力与稳定分析，撰写设计说明书，并应用CAD画出完整的挡水坝段的剖面图，通过离线作业系统提交。
3、课程设计任务及要求（1）基本资料一、气候特征1、根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位2.6 km，校核洪水位3.0 km 。
2、最大冻土深度为1.25m。
3、河流结冰期平均为150天左右，最大冰厚1.05m。
二、工程地质与水文地质1、坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。
（2）河床：岩面较平整。
冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。
坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。
（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。
2、天然建筑材料：粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足砼重力坝要求。
3、水库水位、水库规模①死水位：初步确定死库容0.30亿m3，死水位51m。
②正常蓄水位：80.0m。
注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。
表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水工建筑物课程设计任务书及指导书
（重力坝枢纽任务书）
华北水利水电学院水学院
水工教研室
二○○六年六月
一、课程设计目的与要求
（一）课程设计目的，是使学生融会贯通本课程所学专业理论知识，完成一个较完整的设计计算过程，以加深对所学理论的理解与应用。
培养学生综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法以及计算、绘图和编写设计文件的能力。
（二）课程设计要求
1.必须发挥独立思考能力，创造性的完成设计任务。
在设计中应遵循技术规范，尽量采用国内外的先进技术与经验。
2.对待设计、计算、绘图等工作，应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高水平，并从中得到锻炼。
3.必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内圆满完成要求的设计内容。
4.成果包括:设计计算说明书一份，图纸2张(包括一张蓝图)。
（三）设计任务
1.根据地质、地形条件和枢纽建筑物的作用，进行枢纽布置方案比较通过初步分析确定。
绘制下游立视图。
2. 进行非溢流坝的剖面设计，内容包括：拟定挡水坝剖面，稳定（包括单一安全系数法和可靠度理论法），应力分析（用材料力学法计算边缘应力）并绘制设计图。
3.进行细部构造设计，包括：混凝土标号分区、分缝、止水等。
（四）设计说明书参考目录
第一章基本资料
第二章坝体剖面拟定
第三章稳定分析
第四章应力分析
第五章细部构造设计
第六章地基处理及两岸的连接
二、基本资料
（一）工程概况
顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。
通过礼河、洲河及输水渠道，可通向唐山市；经还乡河、陡河可通秦皇岛市。
为解决唐山市、秦皇岛市两地区用水，国家决定修建顺河水库。
顺河水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积33700平方公里，总库容为25.5亿立方米。
水库距迁西县城35公里，有公路相通。
水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求，尽可能使其工程提前竣工获得收益，尽早建成。
根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。
（二）水文分析
1.年径流：顺河水量较充沛，顺河站多年平均年径流量为24.5亿立方米占全流域的53%，年内分配很不均匀，主要集中在汛期七、八月份。
丰水年时占全年50~60%，枯水年占30~40%，而且年际变化也很大。
2.洪水：多发生在七月下旬至八月上旬，有峰高量大涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大，由红痕估算洪峰流量约为24400—27400m³/s，实测的45年资料中最大洪峰流量发生在1962年为18800m³/s
3.泥沙：本流域泥沙颗粒较粗，中值粒径0.0375毫米，全年泥沙大部分来自汛期七、八月份，主要产于一次或几次洪峰内且年际变化很大，由计算得，多年平均悬移质输沙量为1825万吨多年平均含沙量7.45公斤/立方米。
推移质缺乏观测资料。
可计入前者的10%，这样总入库沙量为2010万吨。
淤砂浮容重为0.9吨/立米，内摩擦角为12度。
淤砂高程157.5米
（三）气象
库区年平均气温为10℃左右，一月份最低月平均产气温为零下6.8℃，绝对最低气温达零下21.7℃(1969年)7月份最高月平均气温25℃，绝对最高达39℃(1955年)，本流域无霜期较短(90—180天)冰冻期较长(120—200天)，顺河站附近河道一般12月封冻，次年3月上旬解冻，封冻期约70—100天，冰厚0.4—0.6米，岸边可达1米，流域内冬季盛行偏北风，风速可达七、八级，有时更大些，春秋两季风向变化较大夏季常为东南风，多年平均最大风速为21.5米/秒，水库吹程D=3公里。
（四）工程地质
库区地质：顺河水库、库区属于中高山区，河谷大都为峡谷地形，只西城峪至北台子一带较为宽阔沿河两岸阶地狭窄，断续出现且不对称，区域内无严重的坍岸及渗漏问题。
第四大岩层(Ar I 4)为角闪斜长片麻岩。
具粗粒至中间细粒纤状花岗变晶结构，主要矿物为斜长石、石英及角闪石，本层岩体呈厚层块状、质地均一、岩性坚硬、抗风化力强、工程地质条件较好，总厚度185米左右。
岩石物理力学性质：岩石容重为2.68—2.70吨/立米，饱和抗压强度，弱风化和微分化岩石均在650公斤/厘米2以上，有的可达1100公斤/厘米2，混凝土与岩石的磨擦系数微分化及弱风化化下部，可取ˊf=1.10、cˊ=7.5kg/cm2。
地震：库区附近历史地震活动较为频繁，近年来微繁。
弱震仍不断发生，其中1936年
和1976年两次发生6度左右地震，1977年6月国家地震局地震地质大队对本区域地震问题作了鉴定，水库的基本烈度为6度，考虑到枢纽的重要性，和水库激发地震的可能性拦河坝设防烈度采用7度。
（五）枢纽建筑物特性指标。
