母线接线形式介绍
母线接线
一、单母线接线1.接线特点每一回线路均经过一台断路器QF和隔离开关QS接于一组母线上。
2.优缺点分析优点：接线简单清晰，设备少，操作方便，投资少，占地少，便于扩建。
缺点：可靠性和灵活性较差。
在母线和母线隔离开关检修或故障时，各支路都必须停止工作；引出线的断路器检修时，该支路要停止供电。
3.典型操作L1线路停电操作：断开1QF断路器，检查1QF确实断开，断开13QS隔离开关，断开11QS隔离开关。
L1线路送电操作：检查1QF确实断开，合上11QS隔离开关，合上13QS隔离开关，合上1QF 断路器。
4.适用范围一般用于6～220kV系统中，出线回路较少，对供电可靠性要求不高的中、小型发电厂与变电站中。
（适用于线路数量较少、母线短的牵引变电所和铁路变、配电所。
）二、单母线分段接线1.接线特点（1）分段断路器闭合运行：两个电源分别接在两段母线上；两段母线上的负荷应均匀分配。
可靠性比较好，但线路故障时短路电流较大。
（2）分段断路器断开运行：每个电源只向接至本段母线上的引出线供电，可以限制短路电流，两段母线上的电压可不相同。
可在0QF处装设备自投装置，重要用户可以从两段母线引接采用双回路供电。
2.优缺点分析优点：供电可靠性较高（1）当母线发生故障时，仅故障母线段停止工作，另一段母线仍继续工作。
（2）两段母线可看成是两个独立的电源，提高了供电可靠性，可对重要用户供电。
缺点：停电范围仍较大（1）当一段母线故障或检修时，该段母线上的所有支路必须断开，停电范围较大。
（2）任一支路的断路器检修时，该支路必须停电。
3.适用范围（1）6～10k：出线回路数为6回及以上；（2）35～63kV：出线回路数为4～8回；（3）110～220kV：出线回路数为3～4回。
三、单母线分段带旁路母线接线1.接线形式分段断路器兼作旁路断路器旁路断路器兼作分段断路器基本接线形式旁路母线经旁路断路器90QF接至I、II段母线上。
正常运行时，90QF回路以及旁路母线处于冷备用状态。

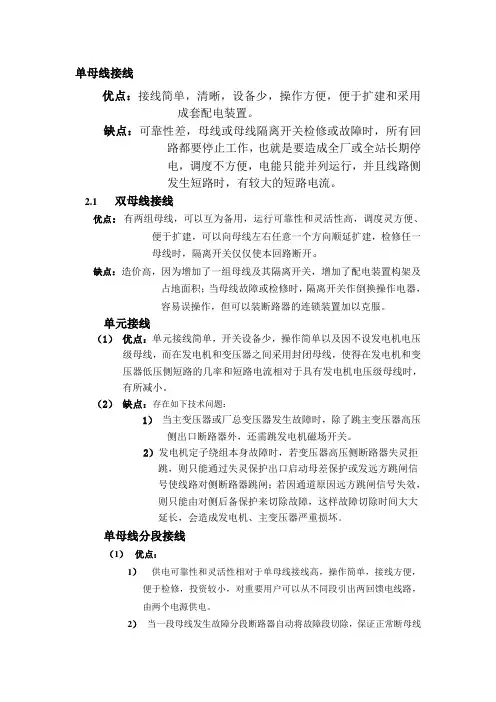

各种接线方式的优缺点
单母线接线优点：接线简单，清晰，设备少，操作方便，便于扩建和采用成套配电装置。
缺点：可靠性差，母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就是要造成全厂或全站长期停电，调度不方便，电能只能并列运行，并且线路侧发生短路时，有较大的短路电流。
2.1双母线接线优点：有两组母线，可以互为备用，运行可靠性和灵活性高，调度灵方便、便于扩建，可以向母线左右任意一个方向顺延扩建，检修任一母线时，隔离开关仅仅使本回路断开。
缺点：造价高，因为增加了一组母线及其隔离开关，增加了配电装置构架及占地面积；当母线故障或检修时，隔离开关作倒换操作电器，容易误操作，但可以装断路器的连锁装置加以克服。
单元接线（1）优点：单元接线简单，开关设备少，操作简单以及因不设发电机电压级母线，而在发电机和变压器之间采用封闭母线，使得在发电机和变压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时，有所减小。
（2）缺点：存在如下技术问题：1）当主变压器或厂总变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关。
2）发电机定子绕组本身故障时，若变压器高压侧断路器失灵拒跳，则只能通过失灵保护出口启动母差保护或发远方跳闸信号使线路对侧断路器跳闸；若因通道原因远方跳闸信号失效，则只能由对侧后备保护来切除故障，这样故障切除时间大大延长，会造成发电机、主变压器严重损坏。
单母线分段接线（1）优点：1）供电可靠性和灵活性相对于单母线接线高，操作简单，接线方便，便于检修，投资较小，对重要用户可以从不同段引出两回馈电线路，由两个电源供电。
2）当一段母线发生故障分段断路器自动将故障段切除，保证正常断母线不间断供电和不致使重要用户停电。
（2）缺点：1）当任一段母线发生故障时，将造成两段母线同时停电，在判断故障后，拉开分段隔离开关，完好段即可恢复供电，这期间将造成完好段的短时停电。
2)扩建时有两个方向均衡扩建桥形接线1）优点：当输电线路较长，故障机会较多，而变压器又不需要经常切换时，采用内桥接线方便，正常运行时桥断路器处于闭合状态。
无汇流母线的主接线形式
主接线形式
接线图
优点
缺点
适用范围
单元接线
发电机—双绕组变压器单元接线
1接线简单，开关设备少，操作简便；
2故障可能性小，可靠性高；
（接上表）
一、单元接线
发电机—变压器扩大单元接线
路电流有所减小；
④配电装置结构简单，占地少，投资省。
④原接于发电机电压母线的发电机总容量已较大（6kV配电装置不能超过120MW，10kV配电装置不能超过240WM）。
发电机—变压器——线路组单元接线
主接线形式
主接线图
优点
缺点
适用范围
二、桥形接线
内桥接线
2在开环的情况下，当某条回路故障时将影响别的回路工作；
3角形接线在开、闭环两种状态的电流差别很大，可能使设备选择发生困难，并使继电保护复杂化；
4配电装置的明显性较差，而且不利于扩建。
角形接线多用于最终规模较明确，进、出线为3~5回的110kV及以上的配电装置中（例如水电的可靠性和灵活性；
2检修任一台断路器，仅需断开该断路器极其两侧隔离开关，操作简单，无任何回路停电；
3断路器使用量较少，与不分段单母线相同，仅次于桥形接线，投资少，占地少。
4隔离开关只作为检修断路器时隔离电压用，不作切换操作。
1角形中任一台断路器检修时，变开环运行，降低接线的可靠性。角数越多，断路器越多，开环几率越大，即进出线回路数要受到限制；
2穿越功率只经过断路器，所造成的断路器故障、检修及系统开环的几率小。
1其中一回线路检修或故障时，有一台变压器短时停运，操作较复杂；
有母线主接线和无母线主接线归纳表
主接线的基本形式可分为有汇流母接线和无汇流母接线，他们又分为多种不同的接线形式。
其中有汇流母的接线形式的基本环节是电源、母线和出线。
母线是中间环节，其作用是汇集和分配电能，使接线简单清晰，运行和检修灵活方便，进出线可有任意数目，利于安装和扩建。
但是，有母接线形式使用的开关电器较多，配电装置占地面积大，投资较大，母线故障或检修时影响范围较大，适用于进出线较多并且有扩建和发展可能的发电厂和变电所。
而无汇流母接线没有母线的这一中间环节，使用的开关电器少，配电装置占地面积小，投资较少，没有母线故障和检修问题，但其中部分接线形式只适用于进出线少并且没有扩建和发展可能的发电厂和变电所。
有汇流母接线：单母接线、双母接线、一台半断路器接线、4/3台断路器接线、变压器一母线组接线。
有母线主接线
无母线主接线。
母线接线形式

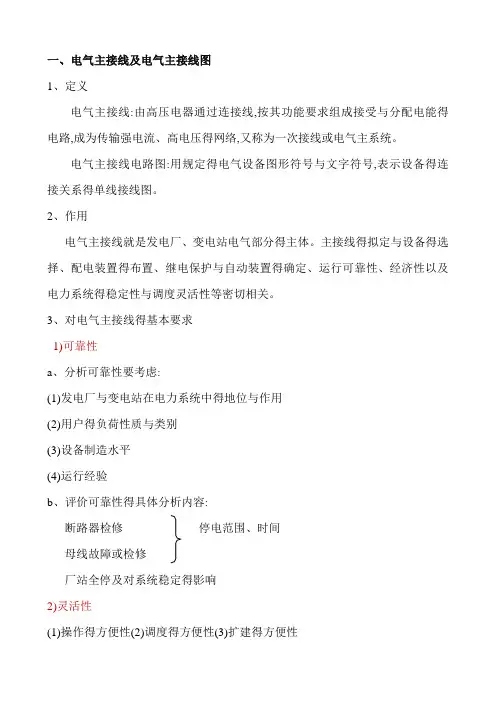

一、电气主接线及电气主接线图1、定义电气主接线:由高压电器通过连接线,按其功能要求组成接受与分配电能得电路,成为传输强电流、高电压得网络,又称为一次接线或电气主系统。
电气主接线电路图:用规定得电气设备图形符号与文字符号,表示设备得连接关系得单线接线图。
2、作用电气主接线就是发电厂、变电站电气部分得主体。
主接线得拟定与设备得选择、配电装置得布置、继电保护与自动装置得确定、运行可靠性、经济性以及电力系统得稳定性与调度灵活性等密切相关。
3、对电气主接线得基本要求1)可靠性a、分析可靠性要考虑:(1)发电厂与变电站在电力系统中得地位与作用(2)用户得负荷性质与类别(3)设备制造水平(4)运行经验b、评价可靠性得具体分析内容:断路器检修停电范围、时间母线故障或检修厂站全停及对系统稳定得影响2)灵活性(1)操作得方便性(2)调度得方便性(3)扩建得方便性3)经济性(1)节省一次投资(2)占地面积少(3)电能损耗少二、电气主接线得基本接线形式1、有母线接线:单母线接线(单母线分段接线、单母线分段增设旁路接线);双母线接线(双母线分段接线、双母线分段增设旁路接线);一台半断路器接线。
2、无母线接线:单元接线(扩大单元接线);桥形接线(内桥、外桥);角形接线(三角/四角/五角/六角)三、220KV母线得接线形式及优缺点:1)单母线接线:单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点,但可靠性与灵活性较差。
当母线或母线隔离开关发生故障或检修时,必须断开母线得全部电源。
2)双母线接线:双母线接线具有供电可靠,检修方便,调度灵活或便于扩建等优点。
但这种接线所用设备多(特别就是隔离开关),配电装置复杂,经济性较差;在运行中隔离开关作为操作电器,容易发生误操作,且对实现自动化不便;尤其当母线系统故障时,须短时切除较多电源与线路,这对特别重要得大型发电厂与变电所就是不允许得。
3)单、双母线或母线分段加旁路:其供电可靠性高,运行灵活方便,但投资有所增加,经济性稍差。
第8-3节有母线系统的接线(1)
6-10KV采用小车式开关柜。 10KV采用小车式开关柜。 采用小车式开关柜
（
二）单母线分段接线 用断路器或隔离开关将单母线分段成为
单母线分段接线。如图8 单母线分段接线。如图8-2 （1）用断路器分段 分段断路器FD上装有继电保护装置， 分段断路器FD上装有继电保护装置，当 FD上装有继电保护装置 某一段母线上发生故障时，FD在继电保护的 某一段母线上发生故障时，FD在继电保护的 作用下自动跳开， 作用下自动跳开，保证非故障母线继续正常 供电。提高供电可靠性。 供电。提高供电可靠性。
隔离开关的配置： 隔离开关的配置： 当出线回路对侧有电源时， ①当出线回路对侧有电源时，两侧都必须 装设隔离开关GM和GX； 装设隔离开关GM和GX； GM ②当出线对侧无电源时，可不装设线路侧 当出线对侧无电源时， 隔离开关GX; 隔离开关GX; 发电机与DL 之间可不装设隔离开关； ③发电机与DL1之间可不装设隔离开关；但 为方便试验也要装。 为方便试验也要装。
接地开关（也称接地刀闸） 2、接地开关（也称接地刀闸）GD用来保证人 员的安全。 员的安全。 35KV及以下电网一般临时安装接地线。 35KV及以下电网一般临时安装接地线。 及以下电网一般临时安装接地线 110KV及以上电网使用带有接地刀开关， 110KV及以上电网使用带有接地刀开关， 及以上电网使用带有接地刀开关 接地刀G 与主刀相互闭锁， 接地刀GD与主刀相互闭锁，只有在对方断 开时，才能合上。 开时，才能合上。 断路器有灭弧装置，隔离开关没有， 3、断路器有灭弧装置，隔离开关没有，所以
对重要用户， ①对重要用户，可以从不同段引出两个回 有两个独立的电源供电。 路，有两个独立的电源供电。 一段母线故障或检修时，仅停故障段母线, ②一段母线故障或检修时，仅停故障段母线, 非故障段母线继续运行。 非故障段母线继续运行。 缺点： 缺点： ①任一分段母线或母线隔离开关GM检修或故 任一分段母线或母线隔离开关G 障时，连结在该分段母线上的所有回路， 障时，连结在该分段母线上的所有回路，
主接线的基本形式
(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。
优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。
缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。
适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。
2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。
母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。
应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。
对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。
优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。
当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。
若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。
缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。
适用范围：单母线分段接线，可应用于6～220KV配电装置中。
3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。
当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。
母线接线形式介绍
母线接线形式介绍母线接线是一种常见的电气工程中用于电力传输和配电的装置。
它起到将电力从发电站或变电站传输到不同部门或用户地点的作用。
母线接线形式的选择对电力系统的性能和安全性有重要影响。
在本文中，我们将详细介绍母线接线的不同形式和其应用。
母线接线的主要目的是提供高效的电力传输和分配。
同时，母线还需要具备良好的导电性能、防护性能和可靠性。
在电力系统中，母线接线通常被分为三种类型：直线型、单元型和单母线型。
直线型母线接线是最简单也是最常用的一种形式。
它的结构通常由多根平行排列的金属导体组成，具有良好的导电性能。
直线型母线接线具有低电阻、低压降和高抗短路能力的特点。
它适用于高功率的电力传输，例如大型发电站或变电站之间的电力输送。
值得注意的是，直线型母线接线需要采取适当的绝缘措施，以确保安全和可靠的电力传输。
单元型母线接线是将直线型母线接线分割为若干个模块或单元后组装而成的。
每个单元都包含有独立的供电和返回导线，以提高系统的可靠性和灵活性。
单元型母线接线适用于中小型发电站或变电站之间的电力传输。
它能够根据实际需求进行模块化扩展，增加系统的功能。
同时，单元型母线接线也能够减少故障时的停电范围，提高了系统的可靠性。
单母线型母线接线是一种在对地与电源相连的母线接线形式。
它由一条主要供电导线和两条对地导线组成，能够将电力传输到不同的区域或用户地点。
单母线型母线接线具有简单、紧凑和经济的优势。
然而，由于单母线型母线接线的电导路径较长，电压降和损耗较大。
因此，它的电流传输能力有限，适用于低功率或较小规模的电力传输。
除上述三种主要的母线接线形式外，还有其他一些特殊的形式，如环形母线接线、桥式母线接线和复合母线接线。
这些形式通常适用于特殊要求的电力系统。
例如，环形母线接线可以增加系统的可靠性和灵活性，桥式母线接线可以减小电流传输路径的阻抗，复合母线接线可以同时传输多种不同的电压等级。
在母线接线的设计和安装过程中，需要考虑多方面的因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统电气主接线形式介绍培训目标：通过学习本章内容，学员可以了解变电站的接线形式的含义，熟悉变电站的接线布局，掌握电气主接线形式的分类。
第一章电气主接线形式定义第一节电气主接线定义电气主接线形式：发电厂或变电站所有高压电气设备（发电机、变压器、高压开关电气、电抗器、避雷器及线路）通过连接线组成的用来接受和分配电能的电路。
是电网结构的重要组成部分。
电气主接线图：电气主接线中的设备用标准的图形符号及文字符号根据连接方式形成的电路图。
第二节电气主接线基本要求（一）可靠性可靠性是电力系统的首要任务，出现故障不仅会造成用户停电，还可能出现重大设备损坏，人员伤亡，引发全系统事故，导致发电厂和变电所的全站停电。
因此主接线形式的选择首先必须满足可靠性的要求。
（二）灵活性灵活性是指主接线能适用于各种工作情况及运行方式，能根据运行情况方便地退出和投入电气设备。
因此必须实现调度灵活、接线简单、操作方便的基本要求。
（三）经济型电气主接线在满足可靠性合灵活性的前提下，还要考虑经济成本的问题。
要求投资省、占地少、电损小。
因此，电气主接线应简单清晰，尽量减少开关电气数量，并且二次控制及保护配置也应力求简单，以便节约电缆投资。
因此，主接线的设计涉及到技术和经济两个方面，实际应用中要做到因地制宜，不能片面的强调三个方面的任意一个，而忽略其他的方面，应该首先满足技术要求，其次做到合理布局，精心设计，节省费用。
第二章有汇流母线的主接线形式分类电气主接线按照是否有无汇流母线分为有汇流母线和无汇流母线两大类。
变电站内基本都是有汇流母线的，其接线方式包括单母线，双母线及其衍生接线形式。
无汇流母线则包括单元接线、桥形接线和多角形等接线形式。
第一节单母线及其衍生接线形式一：单母线接线只有一组汇流母线，所有设备均匀地分布在该母线上。
每一条回路配置一组断路器及相应的隔离开关及接地刀闸。
如下图所示：图表1-1单母线接单母线的优点：接线简单、清晰、设备少、运行操作方便。
扩建方便单母线的缺点：可靠性差和灵活性差。
单母线适用范围：应用于单电源或者回路数较少的35kV电压等级以下变电站或者发电厂。
单母线继电保护配置比较简单，一般每一支路配置一套保护测控一体装置，不配置母线保护，可根据情况选配备自投保护，一般不配置。
二：单母线分段接线该接线形式是单母线为了克服其缺点衍生出的一种接线形式，在母线中添加了分段断路器。
母线分为2段，回路均匀分配2段母线上，重要的回路可以设置2条支路，分别接在2段母线上，提高供电可靠性。
如下图：单母线分段的优点：可靠性和灵活性大大提高。
任意一路电源故障不会中断供电，任意一段母线故障，只有该母线需要停电，另外一段母线可以正常运行，减少了停电范围。
单母线分段的缺点：任意一条母线检修或者停电，该母线上的支路需停电。
适用范围：35〜110kV出线回路数较少，容量不大的发电厂和变电站。
单母线分段继电保护配置也比较简单，一般每一支路配置一套保护测控一体装置，分段配置一套充电保护，不配置母线保护，一般配置备自投保护用于电源自动投切。
电诱I 电滴II图表1-3单母线带旁路接线三：单母线（分段）带旁母接线为了解决单母线（分段）母线停电或者检修时需要停电的问题，引入了一条 旁路母线，并且加装一组断路器及相应的隔离开关。
图表1-4单母分段带旁路接线单母线（分段）带旁路接线形式的优点：减少母线故障或者停电时的停电范围，任意一台断路器检修，该支路不停电。
单母线（分段）带旁路接线形式的缺点：增加了旁路断路器及相应的隔离开关，增加了投资。
运行操作变得更加复杂。
适用范围：适用于110kV以下电压等级，出线回路较多，对供电可靠性要求较高或者特殊需求的用户的变电站。
单母线（分段）带旁路接线形式继电保护配置同单母线分段。
因为旁母主要靠旁母隔离开关跨接。
第二节双母线及其衍生接线形式一：典型双母线接线典型双母线一般由2条母线，1个母联断路器及若干回路组成。
每一回路有2个母线隔离开关分别连接到2条母线上。
典型双母线优点：（1）：一条母线检修不会影响供电;(2):任意支路母线侧刀闸检修，不影响其他支路运行。
(3):工作母线故障，故障切除后能够快速切换到另一条母线上，恢复供电。
(4):扩建方便。
典型双母线缺点：每一条支路增加一组母线隔离开关，设备投资增大，占地面积增大，倒闸操作变的复杂，增加了运行人员操作难度，容易误操作。
适用范围：一般应用于出现回路多于5回的110kV〜220kV变电站。
双母线接线继电保护配置：一般每一回路配置一套专用测控装置，110kV线路、母差保护单套配置，220kV以上线路、母差保护双套配置。
220kV以下一般不配置断:双母线分段接线路器保护，图表2-3双母双分接线双母线分段（双分段和三分段）是典型双母线的的衍生形式，目的是进一步提高双母线的可靠性、灵活性。
双母线分段接线的优点：相比标准双母线，可靠性更高，运行方式更加灵活，母线故障引起的停电范围进一步缩小。
双母线分段接线的缺点：引入分段，相应的增加了分段断路器及其相应的隔离开关设备的投资，增加了变电站的占地规模，二次继电保护配置设备增加，二次回路变得复杂，运行检修人员的工作难度、程度增大。
适用范围：主要应用于出现回路较多的220kV〜330kV变电站，并且随着GIS高压组合电气的广泛应用，部分330kV变电站在使用3/2接线成本过高时, 也多采用这种接线方式。
双母线分段接线继电保护配置同典型双母线配置，分段断路器需配置专门的保护，母差保护双套配置，并且需要和接线形式匹配。
三：双母线（分段）带旁路接线双母线带旁母接线引入了一条备用母线，意义同单母线带旁母接线，可靠 性和灵活性大大提高。
双母线带旁母接线的优点：供电更加可靠，更加灵活，以双母双分带旁母 为例，只要保留一条母线中的一段，原理上供电就不会中断；回路开关检修时, 支路也不会停电。
图表2-4双母线带旁母接线（含专用旁母断路器）图表2-5双母双分带旁母接线500KV 1母*.曼双母线带旁母接线的缺点：经济型降低，倒闸操作复杂，操作难度大，旁 母利用率不高，一般只在母线检修或者紧急情况下使用适用范围：一般适用于 220kV 变电站出线在10〜14回时或者330kV 电压 等级的变电站在出线为6〜7回时，宜采用双母单分接线形式；在出线回路多于 15回时或者330kV 电压等级的变电站在出线为 8回以上时，宜采用双母双分接 线形式。
但无论那种接线，均需设置专用的旁路断路器。
500kV 以上变电站一般不采用这种接线方式。
双母线带旁母接线继电保护配置同双母线分段接线，旁母一般不专门设置 母线保护。
第三节3/2接线形式接线形式3/2接线形式设置2条主母线，两条母线用3个断路器连接，3个断路器控 制2条线路，因此叫3/2接线。
习惯把每一回称作 1串（例如5031，5032, 5033及其刀闸和地刀），每一个完整串一般包括 3个断路器，6个刀闸，8个地刀。
图表3 3/2接线3/2接线形式的优点：供电可靠性和灵活性大幅提高， 1组母线故障或者2组母线同时故障，不会中断供电；一组母线停电检修时，仅需断开该母线上的 开关及刀闸，不需其他倒闸操作，减小误操作的几率；一台断路器故障，不用 更换运行方式，不影响供电。
3/2 接线形式的缺点：增加了断路器和刀闸设备，成本高，占用土地多。
二次回路变得更加复杂，继电保护之间的配合、定值整定变得困难，运行人员 操作时，涉及到其他的多个一、二次设备，操作难度大，误操作产生的故障范围相对较大。
对运行、检修人员的技术4水平要求较高。
适用范围：由于3/2 接线形式的可靠性和灵活性，国内主要应用于330kV 以上的出线回数在6 回以上的变电站，常见的变电站回路数基本在10回以内。
3/2 接线每一串线路继电保护配置一般包含 3 个断路器测控，2 个线路测控，3 个断路器保护，每一条线路配备2 套线路及2 套远跳保护（智能变电站远跳保护一般设置在线路保护中）。
每条母线配置2 套母差保护。
主变回路一般配置3〜4个测控（高、中、低及本体），2套电气量保护和1套非电量保护。
第三章无汇流母线的主接线形式分类无汇流母线接线形式主要包括单元接线、桥型接线、角型接线。
该种接线形式是因地制宜采用的适合独特供电系统的接线形式。
一：单元接线单元接线一般大型发电厂采用，由发电机和变压器直接连接，单元接线有简单明晰，故障范围小，运行可靠，配电装置简单，操作方便等优点。
缺点也很明显，单元中的任意元件故障，需停电。
图表4单元接线(a) 发电机一双绕组变压器单元接线(b) 发电机一三绕组变压器单元接线(c) 发电机一双绕组变压器扩大单元接线(d) 发电机一分裂绕组变压器扩大单元接线二：桥型接线桥型接线一般分为内桥接线、外桥接线、双桥接线。
如下图所示，由于桥断路器位置的不同，分为内桥和外桥。
当有三台主变三条线路时，可组成双桥接线。
内桥接线外侨接线双祈接技图表5桥型接线内桥和外桥因为桥断路器位置不同，所以两种接线对应的系统特点也不同。
内桥接线主要针对于线路较长，主变很少切除的系统。
外侨接线针对于线路短，主变经常切除的系统，且有穿越功率的系统。
桥型接线的特点：可以节省2组断路器，经济型较高，变压器故障线路需停电，线路故障主变需停电。
容易扩建成单母线分段，一般只应用于2进2出或者3进3出的小型变电所及发电厂。
三：角型接线角型接线可以分为三角形，四角形，多角形接线，角型接线中断路器的个数等于出线回路数。
每一回路与2台断路器相连，正常运行时闭环运行，可靠性和灵活性很咼。
图表6角型接线角型接线也存在缺点：在一台断路器检修时，闭环被打开，此时再发生故障时，将会部分或者全部停电。
继电保护配置复杂，整定困难，考虑到故障情况，设备容量需要偏大选择。
角型越多，缺点越明显。
因此一般只在水电站采用。
总体来看，电气主接线的选择必须要可靠、灵活、经济。
在实际的变电站建设中，主接线形式基本和电压等级挂钩，电压等级一旦确定，主接线形式基本就确定了。
学习的重点在于运行、检修及故障情况下系统的操作难易程度和系统停电范围，从这一点入手对比各种主接线的区别就很容易掌握每一种接线形式特点。
