发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。
缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。
调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。
1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。
优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。
2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。
（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。
2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。
无汇流母线的主接线形式
主接线形式
接线图
优点
缺点
适用范围
单元接线
发电机—双绕组变压器单元接线
1接线简单，开关设备少，操作简便；
2故障可能性小，可靠性高；
（接上表）
一、单元接线
发电机—变压器扩大单元接线
路电流有所减小；
④配电装置结构简单，占地少，投资省。
④原接于发电机电压母线的发电机总容量已较大（6kV配电装置不能超过120MW，10kV配电装置不能超过240WM）。
发电机—变压器——线路组单元接线
主接线形式
主接线图
优点
缺点
适用范围
二、桥形接线
内桥接线
2在开环的情况下，当某条回路故障时将影响别的回路工作；
3角形接线在开、闭环两种状态的电流差别很大，可能使设备选择发生困难，并使继电保护复杂化；
4配电装置的明显性较差，而且不利于扩建。
角形接线多用于最终规模较明确，进、出线为3~5回的110kV及以上的配电装置中（例如水电的可靠性和灵活性；
2检修任一台断路器，仅需断开该断路器极其两侧隔离开关，操作简单，无任何回路停电；
3断路器使用量较少，与不分段单母线相同，仅次于桥形接线，投资少，占地少。
4隔离开关只作为检修断路器时隔离电压用，不作切换操作。
1角形中任一台断路器检修时，变开环运行，降低接线的可靠性。角数越多，断路器越多，开环几率越大，即进出线回路数要受到限制；
2穿越功率只经过断路器，所造成的断路器故障、检修及系统开环的几率小。
1其中一回线路检修或故障时，有一台变压器短时停运，操作较复杂；

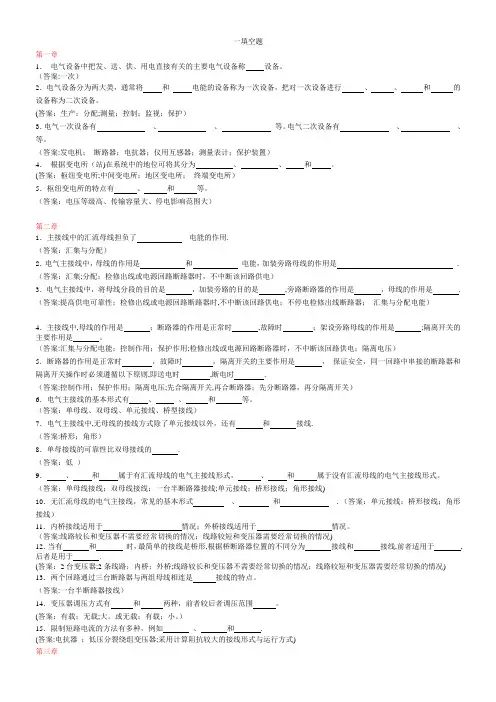

发电厂电气部分填空题
一填空题第一章1．电气设备中把发、送、供、用电直接有关的主要电气设备称设备。
（答案:一次）2．电气设备分为两大类，通常将和电能的设备称为一次设备，把对一次设备进行、、和的设备称为二次设备。
(答案：生产；分配;测量；控制；监视；保护）3．电气一次设备有、、等。
电气二次设备有、、等。
（答案:发电机；断路器；电抗器；仪用互感器；测量表计；保护装置）4．根据变电所（站)在系统中的地位可将其分为、、和。
(答案：枢纽变电所;中间变电所；地区变电所；终端变电所）5．枢纽变电所的特点有、和等。
（答案：电压等级高、传输容量大、停电影响范围大）第二章1．主接线中的汇流母线担负了电能的作用.（答案：汇集与分配）2．电气主接线中，母线的作用是和电能，加装旁路母线的作用是 . （答案：汇集;分配；检修出线或电源回路断路器时，不中断该回路供电）3．电气主接线中，将母线分段的目的是，加装旁路的目的是,旁路断路器的作用是，母线的作用是. （答案:提高供电可靠性；检修出线或电源回路断路器时,不中断该回路供电；不停电检修出线断路器；汇集与分配电能）4．主接线中,母线的作用是；断路器的作用是正常时,故障时；架设旁路母线的作用是;隔离开关的主要作用是。
（答案:汇集与分配电能；控制作用；保护作用;检修出线或电源回路断路器时，不中断该回路供电；隔离电压）5．断路器的作用是正常时，故障时，隔离开关的主要作用是，保证安全，同一回路中串接的断路器和隔离开关操作时必须遵循以下原则,即送电时,断电时.（答案:控制作用；保护作用；隔离电压;先合隔离开关,再合断路器；先分断路器，再分隔离开关）6．电气主接线的基本形式有、、和等。
（答案：单母线、双母线、单元接线、桥型接线）7．电气主接线中,无母线的接线方式除了单元接线以外，还有和接线.（答案:桥形；角形）8．单母接线的可靠性比双母接线的.（答案：低）9．、和属于有汇流母线的电气主接线形式，、和属于没有汇流母线的电气主接线形式。
(整理)发电厂电器部分复习题及答案
1．电气一次设备有发电机、变压器、断路器、电抗器等。
电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。
2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。
角形接线3．单母接线的可靠性比双母接线的小。
4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。
5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。
6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。
7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。
8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。
9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。
10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。
A2的含义是不同相的带电部分之间的空间最小安全净距。
；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。
12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。
13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。
14。
主接线中的汇流母线担负了汇集与分配电能的作用。
15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。
16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。
17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。
有母线主接线和无母线主接线归纳表
主接线的基本形式可分为有汇流母接线和无汇流母接线，他们又分为多种不同的接线形式。
其中有汇流母的接线形式的基本环节是电源、母线和出线。
母线是中间环节，其作用是汇集和分配电能，使接线简单清晰，运行和检修灵活方便，进出线可有任意数目，利于安装和扩建。
但是，有母接线形式使用的开关电器较多，配电装置占地面积大，投资较大，母线故障或检修时影响范围较大，适用于进出线较多并且有扩建和发展可能的发电厂和变电所。
而无汇流母接线没有母线的这一中间环节，使用的开关电器少，配电装置占地面积小，投资较少，没有母线故障和检修问题，但其中部分接线形式只适用于进出线少并且没有扩建和发展可能的发电厂和变电所。
有汇流母接线：单母接线、双母接线、一台半断路器接线、4/3台断路器接线、变压器一母线组接线。
有母线主接线
无母线主接线。
发电厂电气部分2-2-2无汇流母线
这种单元接线，避免了由于额定电流或短路电流过大， 使得选择出口断路器时，受到制造条件或价格甚高等原因造 成的困难。
发电机与自耦变压器或三绕组变压器组成的单元接线：
为了在发电机停止工作时，还能保持和中压电网之间的 联系，在变压器的三侧均应装断路器。 发电机一变压器～线路组成单元接线。它适宜于一机、 一变、一线的厂、所。此接线最简单，设备最少，不需要高 压配电装臵。 为了减少变压器台数和高压侧断路器数目，并节省配电 装臵占地面积，在系统允许时将两台发电机与一台变压器相 连接，组成扩大单元接线。
较大，而且在发电机出口至主变压器之间采用封闭母线后， 此段线路范围的故障可能性亦已降低。甚至在发电机出口 也不装隔离开关，只设有可拆的连接片，以供发电机测试 时用。
发电机出口也有装设断路器的，其理由是： （1）发电机组解、并列时，可减少主变压器高压侧断路器 操作次数，特别是5OOkV或220kV为一台半断路器接线时，能始 终保持一串内的完整性。当电厂接线串数较少时，保持各串不 断开（不致开环），对提高供电送电的可靠性有明显的作用。 （2）起停机组时，可用厂用高压工作变压器提供厂用电， 减少了厂用高压系统的倒闸操作，从而可提高运行可靠性。当 厂用工作变压器与厂用起动变压器之间的电气功角δ相差较大 （一般 δ ＞ 150）时，这种运行方式更为需要。 （3）当发电机出口有断路器时，厂用备用变压器的容量可 与工作变压器容量相等，且厂用高压备用变压器的台数可以减 少。如我国规程规定，两台机组（不设出口断路器）要设臵一 台厂用备用变压器，而前苏联的设计一般为6台机组设臵一台厂 用备用变压器。
特点：
接线简单，开关设备少，操作简便； 因不设发电机电压级母线，使得在发电机和变压器低 压侧短路时，短路电流相对于具有母线时，有所减小。
电气一次系统安装检修及设计试题库
电气一次系统安装检修及设计试题库一、填空题：1、电力系统由发电厂中的电气部分、各类变电所及输电、配电线路和用电设备组成。
2、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系： S＝和3、电弧产生的过程中主要的游离方式是碰接游离，决定和维持电弧发展的主要因素是热油离。
4、某高压断路器型号为SN10-10/600-350。
其中，SN表示三相户内，600表示额定电流为 600A ，350表示其_ 额定开断电流为350KA。
5、少油式断路器小修每年至少（ 1 ）次。
6、无汇流母线的电气主接线基本形式有桥形、多角形和单元。
7、变压器的铁芯分为（芯式）和（壳式）两种。
8、断路器的总行程是指合闸位置静触头下端面与分闸位置（动触头尖上端面）间的距离。
9、值班人员因工作需要移开遮栏进行工作，要求的安全距离是 10kＶ时 0.875m ， 110kＶ时 1.7 m。
10、电压互感器一次绕组并接于一次回路中，二次侧不允许并联短路运行。
11、在变压器的图形符号中Ｙ表示三相线星型联接12、消弧线圈的补偿运行方式有三种：全补偿、过补偿和欠补偿，一般采用过补偿运行方式。
13、某高压断路器型号为SN10-10/600-350。
其中，S表示，600表示为 600 A。
14、高压断路器按灭弧介质划为油断路气、真空、压缩空气、SF 6 等类型。
15、电气设备选择的一般原则是：按正常工作条件选择，按短路状态校验。
16、母线起汇集分配和传送的作用，因为电源支路将电能送至母线引出线从母线得到电能。
17、消弧线圈的补偿运行方式有三种：、和，一般采用运行方式。
18、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系：和19、电抗器的作用是：限制短路电流。
避雷器的作用是：过电保护。
20、电压互感器一次绕组接于一次回路中，二次侧不允许运行。
21、无汇流母线的电气主接线基本形式有、和。
22、最常见的母线布置方式有水平和垂直。
主接线的基本接线形式
（2）灵活性好，扩建方便 1）各电源可任意分到一组母线上适应系统调度 2）运行方式多——单母运行、单母分段运行（母联断路器闭合 进出线分别接到两组母线上）和固定连接运行（母联断路器闭 合，电源与荷均分两组母线上）。 （3）经济性差，操作不方便（QS既是隔离电器又作为改变运行 时的操作电器） 倒母线操作步骤（按两个”先通后断”）： 1）检查备用母线是否完好 先合母联两侧的隔离开关，后合母联断路器，若母联断路器不 跳闸，备母完好。则 2）先合备用母线侧的WQS，后断工作母线侧WQS； 3）先断母联QF，后断其两侧QS。 此工作母线处于不带电状态，接入三相短路接地线，可对其检 修。 说明：因母联连接两组母线，步骤2）的WQS依次合、断只是 转移电流不会产生电弧
4）双母四分段带旁 母接线 容量大、 进出线多，变电所 或电厂的升高电压 级接线。焦作电厂 的220kV主接线用 之。
缺点：母线故障或检 修时，造成厂所短 时停电或部分短时 停电。
怎样克服此缺点呢？ 须采用一个半断路 器（3/2）接线。
3.一个半断路器接线（3/2） 每两回路通过三台断路器接在两 组母线上的接线形式。 特点(相对双母线)： 1）供电可靠性高 母线故障不停电; 检修断路器不停电 2）灵活且操作方便
具有汇流接线形式，接线复杂、占地面积大；当进出线少时应采用占地 面积少、接线简单的无汇流母线形式。
二、无汇流母线的电气主接线
1.单元接线 发电机与变压器直接连接成一个单元，组成发电机-变压器组，无发电 机电压母线的接线。
特点 可限制发电机电压下短路电流和节省断路器
2.桥形接线 当有两台变压器和两条线路采用，按桥断路器的位置，分为内桥和外侨。 1）内桥接线 桥断路器位于变压器侧，线路中有断路器的桥接线。 特点1）正常操作时，线路投切方便，变压器不方便。
