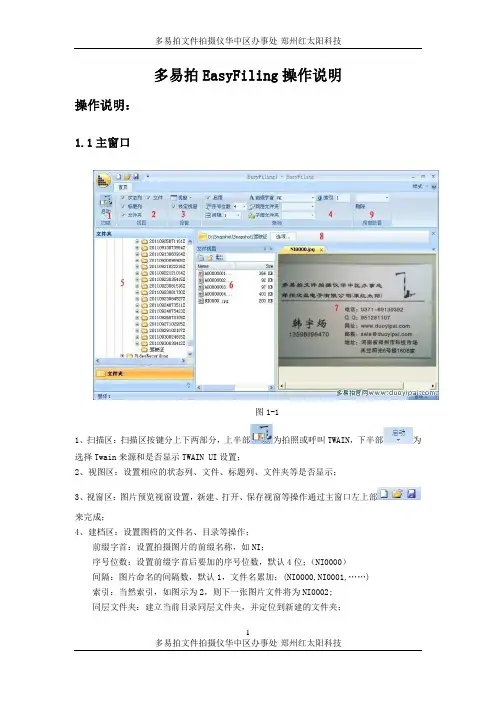

多易拍EasyFiling操作说明操作说明:1.1主窗口图1-11、扫描区:扫描区按键分上下两部分,上半部为拍照或呼叫TWAIN,下半部为选择Twain来源和是否显示TWAIN UI设置;2、视图区:设置相应的状态列、文件、标题列、文件夹等是否显示;3、视窗区:图片预览视窗设置,新建、打开、保存视窗等操作通过主窗口左上部来完成;4、建档区:设置图档的文件名、目录等操作;前缀字首:设置拍摄图片的前缀名称,如NI;序号位数:设置前缀字首后要加的序号位数,默认4位;(NI0000)间隔:图片命名的间隔数,默认1,文件名累加;(NI0000,NI0001,……)索引:当然索引,如图示为2,则下一张图片文件将为NI0002;同层文件夹:建立当前目录同层文件夹,并定位到新建的文件夹;1子层文件夹:建立当前目录下的子层文件夹,并定位到新建的文件夹;5、文件夹区:选择图片存储的文件夹;6、文件视图区:显示拍摄的文件,设定文件夹等操作;按键介绍1)打开当前文件夹,可完成新建、设定文件夹等操作;2)返回定位到上一层目录;3)文件排列方式;4)输入目录名,可建立同层文件夹;7、图片预览区:拍摄的图片预览;8、标题列:显示当前图片存储文件夹;9、视窗设置:选择、保存视窗模板等设置;1.2 操作简介下面介绍EasyFiling的简单操作流程,首先打开软体,按如下步骤操作:1、设定TWAIN 来源:点击扫描区【启动】按键,选择【选择TWAIN来源】,选中来源【VideoGrab】,然后点【选定】完成;图1-22、设定文件夹:通过文件夹区域来设定图片存储目录;3、设定目录、文件命名规则:通过建档区设定文件命名规则,设定操作目录,建立同层、子层文件夹等;4、呼叫TWAIN :点击扫描区(Ctrl+Enter)呼出TWAIN扫描界面,点击TWAIN扫描界面【Scan/拍照】开始批次拍摄,图片自动存储,图片存储目录、文件名规则第2.3步设定规则。

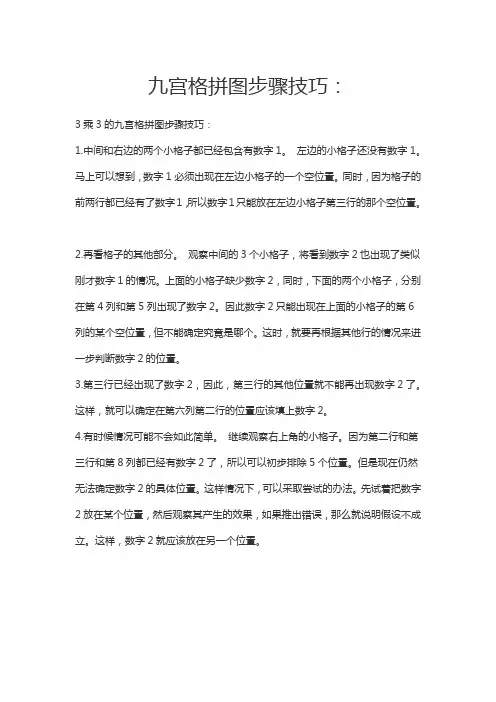

九宫格拼图步骤技巧:

九宫格拼图步骤技巧:

九宫格拼图步骤技巧:
3乘3的九宫格拼图步骤技巧:
1.中间和右边的两个小格子都已经包含有数字1。

左边的小格子还没有数字1。

马上可以想到,数字1必须出现在左边小格子的一个空位置。

同时,因为格子的前两行都已经有了数字1,所以数字1只能放在左边小格子第三行的那个空位置。

2.再看格子的其他部分。

观察中间的3个小格子,将看到数字2也出现了类似刚才数字1的情况。

上面的小格子缺少数字2,同时,下面的两个小格子,分别在第4列和第5列出现了数字2。

因此数字2只能出现在上面的小格子的第6列的某个空位置,但不能确定究竟是哪个。

这时,就要再根据其他行的情况来进一步判断数字2的位置。

3.第三行已经出现了数字2,因此,第三行的其他位置就不能再出现数字2了。

这样,就可以确定在第六列第二行的位置应该填上数字2。

4.有时候情况可能不会如此简单。

继续观察右上角的小格子。

因为第二行和第三行和第8列都已经有数字2了,所以可以初步排除5个位置。

但是现在仍然无法确定数字2的具体位置。

这样情况下,可以采取尝试的办法。

先试着把数字2放在某个位置,然后观察其产生的效果,如果推出错误,那么就说明假设不成立。

这样,数字2就应该放在另一个位置。

MapMatrix与EPT结合制作正摄影像流程

MapMatrix与EPT结合制作正摄影像流程

MapMatrix与EPT结合制作正摄影像的流程中图分类号: j4 文献标识码: a 文章编号:mapmatrix系统是基于航空,卫星遥感,外业等数据进行多源空间信息综合处理的集成工具。

是数据的采集、处理、编辑、入库、维护和更新等空间地理信息数据处理的整体解决方案。

一 dom的制作1 创建工程单击主界面工程浏览窗口上的添加按钮, 选择一个存放项目文件的文件夹,然后单击确定按钮,系统将在文件夹下建立一个目录结构,用来存放数据处理过程文档。

同时系统自动在mapmatrix 程序所在盘中project目录下建立一个后缀为*.xml的一个工程文件。

鼠标左键单击加载此工程. 载入相机数据*.mdl2 控制点及相机文件编辑建立工程之后,即可进行控制点编辑工作. 选择需要进行处理的立体像对,在工程文件浏览器上单击控制点编辑图标在此控制点编辑对话框中,您可以对控制点进行添加、删除、保存、查找、坐标转换(x, y, z方向上互换)等操作。

如果需要对相机文件进行编辑,您可以单击工程浏览器中的工程名节点进行编辑.3 内定向影像加载完成后就可以开始进行内定向处理了。

内定向过程有三种方式:全自动内定向,批处理内定向和手动内定向。

在工程浏览器中选中需要进行内定向的影像,然后单击该窗口上的内定向图标,系统自动进行内定向,在输出窗口显示内定向状态和结果,可以手动修改进行微整。

在右方的属性信息栏中可以对内定向参数进行修改。

4 相对定向将需要用来创建立体像对的影像选中后单击鼠标右键,在弹出的菜单中选中创建立体像对选项即可.单击需要进行相对定向处理的一个立体像对,系统将根据定义的范围进行自动匹配,完成后选中不符合要求的点进行编辑.5 绝对定向相对定向完成后,您需要在此立体像对上添加至少3对控制点,然后再进行绝对定向。

在影像工具窗口中对左右影像上的控制点点位分别进行精确调整,再到中文本编辑框中输入对应的控制点点号,控制点添加完成后,在工程浏览器中需要处理的立体像对上单击右键,然后单击绝对定向选项,系统将自动对该立体像对所包含的两张影像进行绝对定向处理。

浅谈如何用易拼图制作正射影像

浅谈如何用易拼图制作正射影像
方法。
[ ] 适 普 软件 有 限 公 司. iu z 全 数 字 摄 影 测 量 系 统 使 用 2 Vr oo t 手 册 [ ] 武汉 : 普 软 件有 限公 司,0 9 G. 适 20. [ ] 甘 登岱 , 红 . 我 学 po so . [ . 京 : 民邮 3 郭 跟 ht hp7 0 M] 北 o 人
参考文献 :
[ ] 航 天远 景 有 限公 司 . P . 拼 图用 户 手册 [ ] 武 汉 : 1 ET 易 G. 航
天 远景 有 限公 司 ,0 2 1. 1
第 二种 是工 程合 并 ; i种 是 完 全 重 复 。此次 作 业 我 们 第 采 取 的是 图幅 合并 , 因此 , 简单 介绍 一下 图 幅合 并 的接边
Ke y wor ds: EPT; ot o oo i g rh ph t ma e;Ph t s o ooh p
O 引 言
由于北 京通州 1 10 0正射 影像 制作 任 务量 大 , 度 : 0 精 高, 工期短 , 因此 我 院 大 胆创 新 , 入 了 航 天 远 景 软 件 中 引
第3 5卷 第 5期
2 1 年 5 月 02
测绘 与 空 间地 理 信 息
G MAT C & S ATA NF EO IS P I L l oRMA I E HNoL Y T oN T C oG
V I 3 No 5 o . 5. .
M a .,2 2 y 01

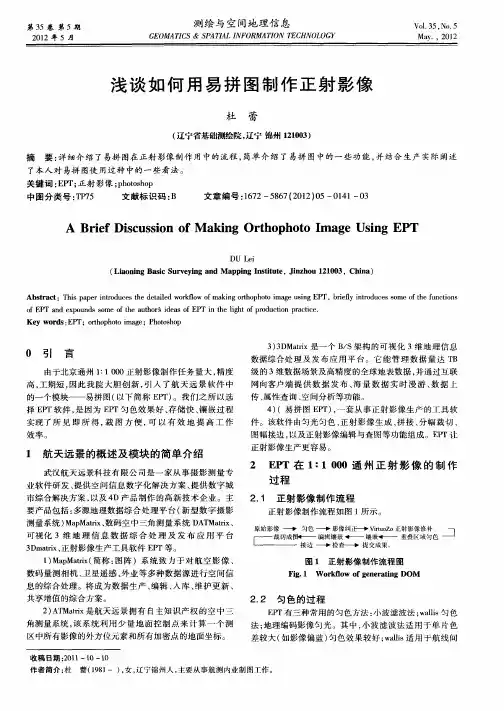

浅 谈 如 何 用 易 拼 图 制 作 正 射 影 像
来图幅了。
3 E T下 的 其他 功 能 P
之所 有 称 之 为带 坐 标 的 p ooh p是 因 为 E T下 增 htso P 加 了部份 p ooh p功能 , 功 能 主要 是针 对 图幅 中有 部 h tso 该

易拼图操作手册

易拼图操作手册

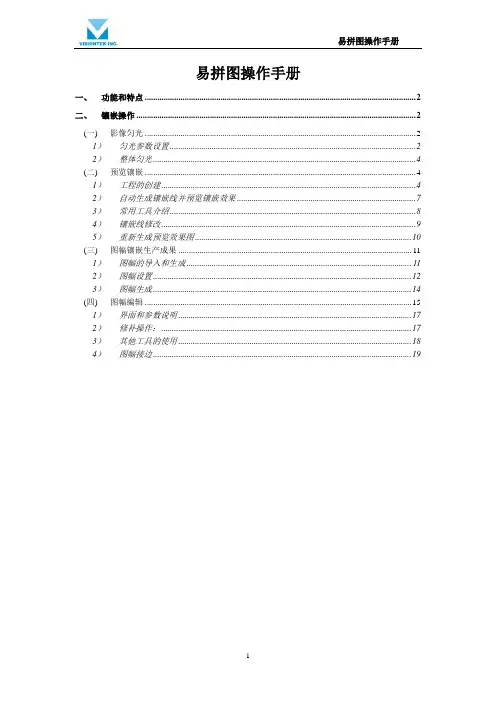

易拼图操作手册一、功能和特点 (2)二、镶嵌操作 (2)(一)影像匀光 (2)1)匀光参数设置 (2)2)整体匀光 (4)(二)预览镶嵌 (4)1)工程的创建 (4)2)自动生成镶嵌线并预览镶嵌效果 (7)3)常用工具介绍 (8)4)镶嵌线修改 (9)5)重新生成预览效果图 (10)(三)图幅镶嵌生产成果 (11)1)图幅的导入和生成 (11)2)图幅设置 (12)3)图幅生成 (14)(四)图幅编辑 (15)1)界面和参数说明 (17)2)修补操作: (17)3)其他工具的使用 (18)4)图幅接边 (19)一、功能和特点易拼图以下简称EPT,是只专注于影像的匀光、镶嵌、裁切成图的专业模块。

主要功能有影像的匀光匀色,图幅的镶嵌成图以及图幅的编辑接边等实用功能。

EPT采用了最近底点镶嵌方式,可以快速而准确的镶嵌出图幅产品,并自动的根据影像关系生成镶嵌线,避免一定要手工添加镶嵌线的麻烦,且支持手工修改自动生成的镶嵌线功能。

EPT支持图幅编辑、修改等实用的后期处理功能。

支持实时的预览修补效果、支持多图幅同时进行修补,并能人性化的添加相邻图幅进来修改,完美的解决了图幅的接边难的问题。

EPT大大的改变了以往一定要先拼接再裁切的成图模式,而是直接针对单个图幅生成,不再需要占用大量的空间来进行影像的生产,使正射影像的生产过程中可以更为合理的分配硬盘空间。

二、镶嵌操作(一) 影像匀光1)匀光参数设置单击工具栏中的按钮,弹出如下界面:单击按钮添加需要匀光的影像,按钮选择相应的参考影像(在选取参考影像的时候,不要选择被匀光的影像)。

设置输出文件的路径,匀光方法选项建议选择默认方式。

按钮对匀光参数进行相应的设置,具体见下:2)整体匀光参数设置完毕后单击界面中的按钮,程序就开始根据所指定的参考片,进行整体的匀光运算。

注意:如果导入的是MapMatrix工程的话,在这里匀光的对象应该是原始影像。

(二) 预览镶嵌1)工程的创建a) 导入MapMatrix工程生成DOM镶嵌工程单击桌面上的主程序:单击文件菜单下的导入MapMatrix测区命令弹出选择界面,单击选中需要处理的MapMatrix工程,确定后弹出如下界面图:注意:在导入前需要在MapMatrix进行下设置,确保工程中所关联的原始影像路径和文件都存在,并要求所涉及的DEM最好为大的包含全部工作区的DEM数据,在DOM 节点最好能够直接设置好DOM的输出分辨率。

DS-7210操作手册

DS-7210操作手册

第 8 章 规格 ........................................... 8-1 8.1 打印机规格 ...................................... 8-1 8.2 接口接头引脚 .................................... 8-4 8.3 字符集 .......................................... 8-8 8.4 控制码摘要表 ................................... 8-14 8.4.1 ESC/P和LQ仿真控制码摘要表 .................. 8-14 8.4.2 OKI仿真控制码摘要表 ........................ 8-18 附录 1:电子信息产品污染控制的说明............ 开箱和检查
打开纸箱,对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失,请与卖方联系。 注意:使用之前,请先取出打印头固定板,保留原包装箱及缓冲材料, 以备以后使用。
*机器出厂时, 送纸旋钮未安装于机器上, 请从缓冲材料上取出并安装。

附件
安装打印机
1-1
1.2 放置打印机
第 7 章 故障和保养 ..................................... 7-1 7.1 7.2 故障处理 ........................................ 7-1 保养与维护 ...................................... 7-6
送纸旋钮: 手动送纸(仅在断电情况下使用) 。
安装打印机
1-4
1.4 安装和拆卸色带盒

mapmatrix与ept结合制作正摄影像的流程

mapmatrix与ept结合制作正摄影像的流程

MapMatrix与EPT结合制作正摄影像的流程MapMatrix与EPT结合制作正摄影像的流程中图分类号: J4 文献标识码: A 文章编号:MapMatrix系统是基于航空,卫星遥感,外业等数据进行多源空间信息综合处理的集成工具。

是数据的采集、处理、编辑、入库、维护和更新等空间地理信息数据处理的整体解决方案。

一 DOM的制作1 创建工程单击主界面工程浏览窗口上的添加按钮, 选择一个存放项目文件的文件夹,然后单击确定按钮,系统将在文件夹下建立一个目录结构,用来存放数据处理过程文档。

同时系统自动在MapMatrix程序所在盘中Project目录下建立一个后缀为*.xml的一个工程文件。

鼠标左键单击加载此工程. 载入相机数据*.mdl2 控制点及相机文件编辑建立工程之后,即可进行控制点编辑工作. 选择需要进行处理的立体像对,在工程文件浏览器上单击控制点编辑图标在此控制点编辑对话框中,您可以对控制点进行添加、删除、保存、查找、坐标转换(X, Y, Z方向上互换)等操作。

如果需要对相机文件进行编辑,您可以单击工程浏览器中的工程名节点进行编辑.3 内定向影像加载完成后就可以开始进行内定向处理了。

内定向过程有三种方式:全自动内定向,批处理内定向和手动内定向。

在工程浏览器中选中需要进行内定向的影像,然后单击该窗口上的内定向图标,系统自动进行内定向,在输出窗口显示内定向状态和结果,可以手动修改进行微整。

在右方的属性信息栏中可以对内定向参数进行修改。

4 相对定向将需要用来创建立体像对的影像选中后单击鼠标右键,在弹出的菜单中选中创建立体像对选项即可.单击需要进行相对定向处理的一个立体像对,系统将根据定义的范围进行自动匹配,完成后选中不符合要求的点进行编辑.5 绝对定向相对定向完成后,您需要在此立体像对上添加至少3对控制点,然后再进行绝对定向。

在影像工具窗口中对左右影像上的控制点点位分别进行精确调整,再到中文本编辑框中输入对应的控制点点号,控制点添加完成后,在工程浏览器中需要处理的立体像对上单击右键,然后单击绝对定向选项,系统将自动对该立体像对所包含的两张影像进行绝对定向处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

易拼图操作手册一、功能和特点 ............................................................................................. 错误!未定义书签。

二、镶嵌操作 ................................................................................................. 错误!未定义书签。

(一)影像匀光 .................................................................................................. 错误!未定义书签。

1)匀光参数设置 ..................................................................................... 错误!未定义书签。

2)整体匀光 ............................................................................................. 错误!未定义书签。

(二)预览镶嵌 .................................................................................................. 错误!未定义书签。

1)工程的创建 ......................................................................................... 错误!未定义书签。

2)自动生成镶嵌线并预览镶嵌效果 ..................................................... 错误!未定义书签。

3)常用工具介绍 ..................................................................................... 错误!未定义书签。

4)镶嵌线修改 ......................................................................................... 错误!未定义书签。

5)重新生成预览效果图 ......................................................................... 错误!未定义书签。

(三)图幅镶嵌生产成果 .................................................................................. 错误!未定义书签。

1)图幅的导入和生成 ............................................................................. 错误!未定义书签。

2)图幅设置 ............................................................................................. 错误!未定义书签。

3)图幅生成 ............................................................................................. 错误!未定义书签。

(四)图幅编辑 .................................................................................................. 错误!未定义书签。

1)界面和参数说明 ................................................................................. 错误!未定义书签。

2)修补操作: ......................................................................................... 错误!未定义书签。

3)其他工具的使用 ................................................................................. 错误!未定义书签。

4)图幅接边 ............................................................................................. 错误!未定义书签。

一、功能和特点易拼图以下简称EPT,是只专注于影像的匀光、镶嵌、裁切成图的专业模块。

主要功能有影像的匀光匀色,图幅的镶嵌成图以及图幅的编辑接边等实用功能。

EPT采用了最近底点镶嵌方式,可以快速而准确的镶嵌出图幅产品,并自动的根据影像关系生成镶嵌线,避免一定要手工添加镶嵌线的麻烦,且支持手工修改自动生成的镶嵌线功能。

EPT支持图幅编辑、修改等实用的后期处理功能。

支持实时的预览修补效果、支持多图幅同时进行修补,并能人性化的添加相邻图幅进来修改,完美的解决了图幅的接边难的问题。

EPT大大的改变了以往一定要先拼接再裁切的成图模式,而是直接针对单个图幅生成,不再需要占用大量的空间来进行影像的生产,使正射影像的生产过程中可以更为合理的分配硬盘空间。

二、镶嵌操作(一)影像匀光1)匀光参数设置单击工具栏中的按钮,弹出如下界面:单击按钮添加需要匀光的影像,按钮选择相应的参考影像(在选取参考影像的时候,不要选择被匀光的影像)。

设置输出文件的路径,匀光方法选项建议选择默认方式。

按钮对匀光参数进行相应的设置,具体见下:2)整体匀光参数设置完毕后单击界面中的按钮,程序就开始根据所指定的参考片,进行整体的匀光运算。

注意:如果导入的是MapMatrix工程的话,在这里匀光的对象应该是原始影像。

(二)预览镶嵌1)工程的创建a)导入MapMatrix工程生成DOM镶嵌工程单击桌面上的主程序:单击文件菜单下的导入MapMatrix测区命令弹出选择界面,单击选中需要处理的MapMatrix工程,确定后弹出如下界面图:注意:在导入前需要在MapMatrix进行下设置,确保工程中所关联的原始影像路径和文件都存在,并要求所涉及的DEM最好为大的包含全部工作区的DEM数据,在DOM节点最好能够直接设置好DOM的输出分辨率。

(目前不支持多个DEM数据同时运算)在DEM列表窗口中将多余的DEM数据可以按住ctrl键和鼠标左键选取,然后右键删除。

指定相应的成果输出路径,设置GSD参数,如果MapMatrix已经设置好这里是可以直接读取到正确的值的。

完毕后单击按钮。

程序就会根据DEM的范围将所涉及到的影像全部纠正为单片的正射影像文件。

如果在这里已经由MapMatrix已经生成好了正射影像文件的话,我们在这里可以直接选择,程序就会自动切换到创建工程的界面并自动将参数设置好,如果需要改变的可以进行相应的修改。

如果所有的正射影像都生成完毕后程序就会自动切换到创建工程的界面,并自动填好所有的参数。

效果如下图::分别可以选取相应的MapMatrix工程和相应的DEM文件(通常如果是导入MapMatrix工程的话这里程序都已经设置好了,只有在选取新建镶嵌工程的时候才需要手工设置)。

预览倍率:预览时影像采样倍率,与原影像的分辨率成倍数关系。

块大小:设置影像生成镶嵌线的时候搜索的像素范围。

羽化宽度:生成的成果时的过渡羽化宽度。

单击界面中的按钮将羽化后的影像添加进来。

在工程路径栏指定成果输出路径。

输出分辨率设置为输出成果分辨率,块大小通常可以不用理会。

羽化宽度根据实际情况进行设置。

完成后单击确定,影像就被加载在工程中,显示效果见下图:注意:DOM影像最好为原始影像大小范围,不要按照模型范围生成,否则有可能出现镶嵌图幅内部有白边的现象。

2)自动生成镶嵌线并预览镶嵌效果单击工具栏中的按钮生产预览效果,程序在自动生成预览的同时会根据最近点的方式计算出镶嵌线的走势。

效果见下图:注:如果觉得默认预览倍率不能满足需要的话,可以单击重新将该界面调出来,对预览倍率进行设置,然后再次单击按钮,在弹出的对话框中选择否就可以了。

3)常用工具介绍在这里先要简单的介绍下所涉及常用的一些快捷键和工具按钮:工具名称用途快捷键截图添加镶嵌线绘制替换镶嵌线A插入点插入镶嵌线的节点S移动点移动镶嵌线节点F删除点删除镶嵌线上节点D删除所有点删除整体镶嵌线Shift+D镶嵌成图生成图幅成果批量划分图幅规划图幅导入图幅列表导入文本图幅列表导入图幅结合表导入dxf结合表删除图幅删除被添加图幅放大放大显示影像Z缩小缩小显示影像X漫游漫游影像空格细节显示显示相关影像用于捕捉功能的控制T咬合镶嵌线关闭和开启4)镶嵌线修改a)替换部分镶嵌线单击按钮后,将鼠标移动到需要修改的线上,这时在线上会显示黄色的捕捉框框。

效果如图:。

单击鼠标左键,程序会显示一个红色的点,说明点已经被成果添加。

注意:在头一个点和最后一个点的添加的过程中一定要捕捉到线上(即在线上一定要看见黄色的捕捉框显示出来),否则程序不进行任何的操作。

绘制完第一个点后,从第二个点开始可以不受限制,只要绘制的线不跨越相邻影像的重叠区域(即红色框框的公共区)便可。

提示:程序在添加第一个点的同时,会将该点所涉及到的影像的外边缘线显示在影像窗口中,并用红色表示出来,在修改或移动点、线的时候可以参考该线进行,不得超出重叠范围。

在修补的过程中如果个别地方发现程序采样倍率无法满足要求,或者是不知如何绕过地物走镶嵌线避免反复的尝试,可以单击按钮,将细节窗口显示出来,可以直接参考原始影像修改镶嵌线的走向(程序支持直接在细节窗口中进行修改)。

替换线绘制完毕后最后一个点和第一个点相同,一定要捕捉到被替换的线上,然后单击鼠标右键,绘制的线会将原镶嵌线替换掉,并实时刷新影像被更改的部分。

注意:在刷新第一块影像的时候程序有可能会显示的很慢,但是第二次就好了。

b)移动、插入节点单击工具中的按钮,选中需要移动的节点,按住鼠标左键不放然后移动鼠标到指定位置,松开鼠标左键。
