消防报警系统调试培训教程内部资料
火灾报警系统培训资料
火灾报警系统可以实现自动化、智 能化监控和管理，提高消防管理的 效率和水平，降低人为因素对消防 安全的影响。
火灾报警系统的历史与发展
早期火灾报警系统
早期的火灾报警系统主要采用电触点、热 敏电阻等传感器，以及手动报警按钮等设 备进行火灾监测和报警。
VS
现代火灾报警系统
随着技术的发展，现代火灾报警系统采用 更先进的探测技术和信号处理方法，如智 能型感烟探测器、多传感器融合技术等， 实现了高灵敏度、快速响应、可靠性高的 报警效果。同时，系统还可以联动消防设 备进行灭火、疏散等操作，提高了消防安 全的管理效率。
安防系统包括视频监控、门禁等设施。火灾报警系统与安防系统集成在一起，可以实现火警与安防系统的联动 控制。例如，当发生火灾时，安防系统可以自动启动消防通道的摄像头进行监控，同时自动打开消防通道的门 禁，方便人员逃生和救援。
THANKS
谢谢您的观看
火灾报警系统培训资料
xx年xx月xx日
contents
目录
• 火灾报警系统概述 • 火灾报警系统的构成与工作原理 • 火灾报警系统的安装与调试 • 火灾报警系统的维护与保养 • 火灾报警系统的应用场景与发展趋势
01
火灾报警系统概述
火灾报警系统的定义与特点
定义
火灾报警系统是一种用于监测和预警火灾的装置或系统。它 通过探测火灾产生的烟雾、热量、火焰等信号，及时发出警 报，并联动相关的消防设备进行灭火、疏散等操作。
接线
将设备按照接线图接好线，注意正负极接 线。
设备安装
按照设备要求，将探测器、报警器等设备 安装在相应位置。
调试流程
单个设备调试
分别测试各个设备的功能是否正常，如探测器是否能够正确感知火源并发出警报，报警器是否能够准确发出报警信号。

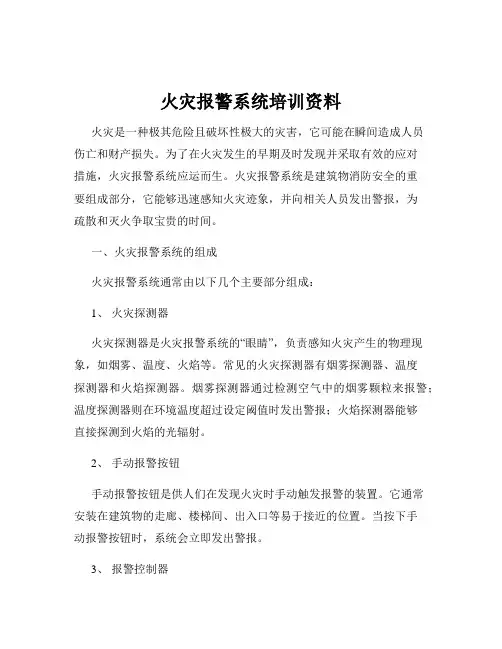

火灾报警系统培训资料
火灾报警系统培训资料火灾是一种极其危险且破坏性极大的灾害，它可能在瞬间造成人员伤亡和财产损失。
为了在火灾发生的早期及时发现并采取有效的应对措施，火灾报警系统应运而生。
火灾报警系统是建筑物消防安全的重要组成部分，它能够迅速感知火灾迹象，并向相关人员发出警报，为疏散和灭火争取宝贵的时间。
一、火灾报警系统的组成火灾报警系统通常由以下几个主要部分组成：1、火灾探测器火灾探测器是火灾报警系统的“眼睛”，负责感知火灾产生的物理现象，如烟雾、温度、火焰等。
常见的火灾探测器有烟雾探测器、温度探测器和火焰探测器。
烟雾探测器通过检测空气中的烟雾颗粒来报警；温度探测器则在环境温度超过设定阈值时发出警报；火焰探测器能够直接探测到火焰的光辐射。
2、手动报警按钮手动报警按钮是供人们在发现火灾时手动触发报警的装置。
它通常安装在建筑物的走廊、楼梯间、出入口等易于接近的位置。
当按下手动报警按钮时，系统会立即发出警报。
3、报警控制器报警控制器是火灾报警系统的“大脑”，它接收来自探测器和手动报警按钮的信号，并对这些信号进行处理和判断。
一旦确认火灾发生，报警控制器会启动声光报警设备，并将火灾信息传输给消防控制中心或其他相关设备。
4、声光报警设备声光报警设备包括警铃、警灯等，用于在火灾发生时发出强烈的声光信号，提醒建筑物内的人员注意火灾。
5、消防联动控制设备消防联动控制设备用于在火灾发生时自动启动相关的消防设备，如消防泵、喷淋系统、防烟排烟风机等，以协助灭火和控制火势蔓延。
二、火灾探测器的工作原理1、烟雾探测器烟雾探测器主要有离子式和光电式两种类型。
离子式烟雾探测器利用放射性元素产生的离子电流来检测烟雾，当烟雾进入探测器时，会干扰离子电流，从而触发报警。
光电式烟雾探测器则通过检测烟雾对光线的散射或遮挡来报警。
2、温度探测器温度探测器分为定温式和差温式。
定温式温度探测器在环境温度达到设定值时报警，而差温式温度探测器则在环境温度的变化速率超过一定值时报警。
消防自动报警系统培训资料
消防自动报警系统培训资料消防自动报警系统培训资料一、引言消防自动报警系统是现代建筑物消防安全管理的重要组成部分，它能实现对火灾的快速报警和准确定位，为消防队员提供针对性的救援。
为了提高消防安全意识和能力，特开展消防自动报警系统培训，帮助相关人员全面了解系统的功能、使用方法及维护等知识。
二、系统概述消防自动报警系统由各类传感器、报警控制器、显示监控设备等组成，通过监测火灾相关参数，发现火灾并及时报警。
系统可以根据不同的需求进行设计，具备灵活性和可扩展性。
三、系统的功能1. 火灾监测：通过烟雾传感器、温度传感器等对建筑物进行监控，一旦发现异常情况，立即发出报警信号。
2. 报警通知：系统可以通过声光报警装置、电话短信等方式及时向有关人员发送火灾信息，以便及时处理。
3. 区域划分：系统可以将建筑物划分成不同的区域，当发生火灾时可以快速定位到具体的火灾区域，提供针对性的火灾救援。
4. 远程监控：通过网络连接，可以将系统中的监控画面实时传输到远程监控室，方便指挥员对火灾现场进行全面的监控和指挥。
四、系统使用方法1. 报警器的使用：在火灾报警器上紧急情况，按下报警按钮，报警器将发出声光信号，同时触发系统的报警功能。
2. 报警信息处理：收到报警信息后，及时查看报警区域，确认情况是否属实，并尽快采取相应的措施，如紧急疏散人员、拨打119消防电话等。
3. 火灾定位：当收到报警信息后，使用系统的显示监控设备进行火灾定位，在地图上明确指示火灾区域的位置，方便救援工作的开展。
4. 远程监控：通过连接系统的远程监控设备，可以实时观察火灾现场的情况，并根据需要调整救援方案，确保救援工作的顺利进行。
五、系统维护1. 定期检查：定期对系统进行检查，确保系统的各个部件正常工作。
如有故障或损坏的部件，需要及时更换或修复。
2. 周期性测试：定期进行系统的测试，包括火灾报警器的检查、声光报警装置的测试等。
测试结果应记录并及时处理相应问题。
火灾报警系统培训资料
火灾报警系统培训资料一、火灾报警系统的基本原理火灾报警系统是用来发现、报警和控制火灾的系统，它主要包括火灾检测器、报警控制器和报警装置等组成部分。
其基本原理是通过安装在建筑物内的火灾检测器，及时发现火灾的烟雾、温度变化等异常情况，将信号传输到报警控制器，再由控制器进行解析，并触发报警装置，及时提醒人们逃生和进行灭火。
二、火灾报警系统的组成部分1. 火灾检测器：主要有烟雾探测器、温度探测器、光谱探测器等，用于监测建筑物内的火灾情况。
2. 报警控制器：用于接收和解析火灾检测器传来的信号，并控制报警装置的开启和关闭。
3. 报警装置：主要包括火灾声光报警器、手动报警按钮等，用于发出警报信号，提醒人员逃生和进行灭火。
三、火灾报警系统的使用方法1. 定期维护检测：定期对火灾报警系统进行检测和维护，确保各个组成部分的正常运行。
2. 预防误报：避免在使用过程中产生误报，避免引起不必要的恐慌和混乱。
3. 火灾演练：定期组织火灾演练，让员工熟悉火灾报警系统的使用方法和逃生路线。
四、火灾报警系统的安装要求1. 安装位置：将火灾检测器安装在易燃易爆的场所、人员密集的地方和火灾隐患较大的区域。
2. 防水防腐：对于安装在潮湿环境中的火灾报警系统，需要具备防水防腐的功能，确保系统的正常运行和使用寿命。
3. 易于维护：火灾报警系统安装位置便于维护和保养，作业人员易于进行检查和维护。
五、火灾报警系统的维护保养1. 定期检测：定期对火灾报警系统进行检测，确保各个部件正常运行，保持系统的灵敏度和准确性。
2. 及时维修：发现故障和问题时，及时进行维修和更换部件，确保系统的可靠性和安全性。
3. 保持清洁：定期对火灾检测器进行清洁和除尘，防止灰尘和杂物影响系统的正常运行。
以上就是关于火灾报警系统的培训资料，希望大家能够加强对火灾报警系统的了解和使用，确保人员和财产的安全。
火灾报警系统是预防和应对火灾的重要措施之一，希望大家能够重视并严格执行相关操作规程，有效避免火灾危害带来的损失。
火灾自动报警系统培训
火灾自动报警系统培训(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--火灾自动报警系统实操培训技能鉴定站一、主机介绍火灾自动报警主机主要由：报警装置、键盘、联动控制单元、联动电源盘、消防电话主机、消防应急广播等部分组成。
（一）、报警装置1、液晶屏：显示报警类型、报警时间、报警地址码、报警设备名称、报警具体位置。
2、打印机：打印报警设备、报警类型、报警时间、报警地址码。
3、指示灯区：当有不同的信息进入主机时，对应的指示灯点亮。
（二）、键盘1、消音：按“消音”键消音指示灯点亮，消音的作用是：让扬声器终止发出警报，如有新的警报发生时将再次发出警报声。
2、复位：当火警或者故障处理完毕后，对控制器进行复位操作，操作方法为按下“复位”键，输入用户密码并确认。
复位的主要作用是在火警或者故障处理完毕后清除当前的所有火警、故障和反馈显示，让系统进入正常得监视状态。
3、屏蔽：屏蔽的作用是当外部设备发生故障时，如果不能及时处理，可将它屏蔽掉，让故障不在报警。
屏蔽期间加强巡查，待修理或更换后，再利用取消屏蔽功能将设备恢复。
4、启动：总线制被控设备的手动启动和停动有利用主机键盘和利用联动控制装置按钮两种方式。
利用主机键盘的“启动”与“停动”键进行操作是一种通用的方法，需要现场输入被启动的设备地址码和类型；而利用联动控制装置按钮进行操作则是一种快捷专用的方法，联动控制装置上的按钮在安装调试时已经与需要对应控制的设备进行了编程定义。
无论上面的哪一种方式，都只有控制器处于“手动允许”的状态下，才能发出手动启动命令。
5、启动方式：手动方式就是用“启动”键来启动外围设备；自动方式就是控制器只有在处于“自动允许”的状态下，才能发出自动联动启动命令。
在有人值班的情况下，应尽量采用手动方式启动总线制设备。
6、记录检查：按下“记录检查”键，系统将显示记录信息，每条信息包括记录信息发生的时间、六位地址码、类型及内容提要。
火灾报警系统培训资料.

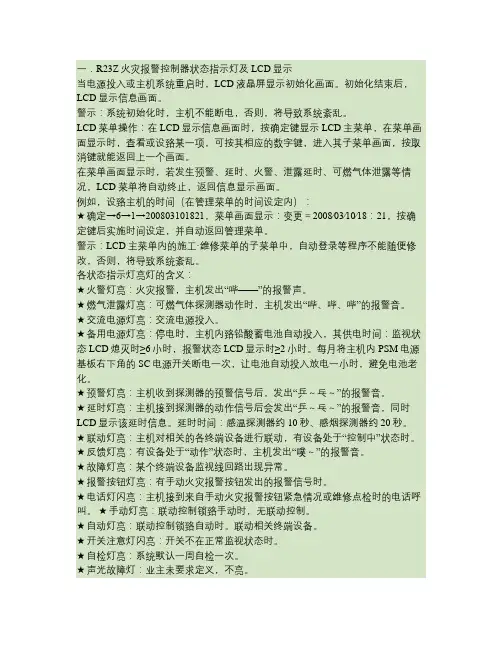

一．R23Z火灾报警控制器状态指示灯及LCD显示当电源投入或主机系统重启时，LCD液晶屏显示初始化画面。
初始化结束后，LCD显示信息画面。
警示：系统初始化时，主机不能断电，否则，将导致系统紊乱。
LCD菜单操作：在LCD显示信息画面时，按确定键显示LCD主菜单，在菜单画面显示时，查看或设臵某一项，可按其相应的数字键，进入其子菜单画面，按取消键就能返回上一个画面。
在菜单画面显示时，若发生预警、延时、火警、泄露延时、可燃气体泄露等情况，LCD菜单将自动终止，返回信息显示画面。
例如，设臵主机的时间（在管理菜单的时间设定内）：★确定→6→1→200803101821，菜单画面显示：变更＝2008∕03∕10∕18：21，按确定键后实施时间设定，并自动返回管理菜单。
警示：LCD主菜单内的施工·维修菜单的子菜单中，自动登录等程序不能随便修改，否则，将导致系统紊乱。
各状态指示灯亮灯的含义：★火警灯亮：火灾报警，主机发出“哔——”的报警声。
★燃气泄露灯亮：可燃气体探测器动作时，主机发出“哔、哔、哔”的报警音。
★交流电源灯亮：交流电源投入。
★备用电源灯亮：停电时，主机内臵铅酸蓄电池自动投入，其供电时间：监视状态LCD熄灭时≥6小时，报警状态LCD显示时≥2小时。
每月将主机内PSM电源基板右下角的SC电源开关断电一次，让电池自动投入放电一小时，避免电池老化。
★预警灯亮：主机收到探测器的预警信号后，发出“乒～乓～”的报警音。
★延时灯亮：主机接到探测器的动作信号后会发出“乒～乓～”的报警音，同时LCD显示该延时信息。
延时时间：感温探测器约10秒、感烟探测器约20秒。
★联动灯亮：主机对相关的各终端设备进行联动，有设备处于“控制中”状态时。
★反馈灯亮：有设备处于“动作”状态时，主机发出“噗～”的报警音。
★故障灯亮：某个终端设备监视线回路出现异常。
★报警按钮灯亮：有手动火灾报警按钮发出的报警信号时。
★电话灯闪亮：主机接到来自手动火灾报警按钮紧急情况或维修点检时的电话呼叫。
消防自动报警系统培训资料
1.2探测器分类及基本工作原理
红外光束感烟探测器
无遮挡大空间或有特殊要求的场所，宜选择红外光 束感烟探测器:
适用于高层建筑群、文物保护建筑设施、厅堂馆所、 仓库群及隧道等
最大保护面积100mX14m
17
1.2探测器分类及基本工作原理
手动报警按钮
按钮表面设有机玻璃压片，压片 在按下后可用专用工具复位
83 00
Y K.
83 01 输入/输出模块
手动报警按钮
8330100 83 03
输出模块
83 02
双动作输入/输出模块 YOK.
防火卷帘门
--
切换模块 压力开关 排烟口
水流指示器
28
2.1火灾自动报警系统的发展历程
• 第一代，19世纪40年代到20世纪40年代，主要 是研制感温探测器。
• 1847年美国人研制出第一台城镇火灾报警装置。 • 陆续推出了定温、差温、差定温等探测器。 • 灵敏度不高，阴燃火不报警，反应速度慢。
35
2.3火灾报警系统发展趋势
• 1、探测器至墙壁、梁边的水平距离，不应小于0.5m； • 2、探测器周围0.5m内，不应有遮挡物； • 3、探测器至空调送风口边的水平距离不应小于1.5m;至
多孔送风顶棚孔口的水平距离，不应小于 0.5m； • 4、在宽度小于3m的内走道顶棚上设置探测器时，宜居中
布置。感温探测器的安装间距不应超过10m；感烟探测器 的安装间距不应超过15m。探测器距端墙的距离，不应大 于探测器安装间距的一半。 • 5、探测器宜水平安装，如必须倾斜安装时，倾斜角不应 大于45度。
19
1.3控制器的分类及特点 火灾报警控制器分类
• 根据控制器结构不同分为壁挂式、琴台式、柜 式等
火灾报警系统培训内容
火灾报警系统培训内容火灾报警系统培训内容是指为提高员工的防火意识和灾难逃生能力，对火灾报警系统的使用进行全面讲解和培训的一种活动。
火灾报警系统培训内容包括体系结构、功能组成、报警原理、使用方法、维护保养和平常注意事项等方面。
下面分别详细介绍。
一、体系结构火灾报警系统由控制器、传感器、显示器、操作面板、主机等组成。
控制器是指火灾报警系统的控制中心，负责接收传感器上报的信号、识别异常信号并通过显示器、操作面板或警铃等方式通知用户。
传感器是检测设备，将物理信号转换为电信号并传送给控制器。
显示器是在火灾发生时显示有关火情的信息，操作面板是控制系统的输入设备，用于设置和处理系统各种参数。
主机是指通过网络与其他设备相连的中心处理器，可以拥有不同等级的权限来处理这些设备。
二、功能组成火灾报警系统的主要功能组成包括火灾预警、火灾报警、火警信号传递、灭火控制等。
火灾预警主要是通过各种传感器和控制器实时监测，发现火灾产生迹象时通过特定的方式提前预警。
火灾报警是通过控制器产生警报、启动警铃等方式，及时通知受影响的人员。
火警信号传递是指系统触发报警后，通过电话、短信、网络等方式向相关人员发送警报信息。
灭火控制是在火灾爆发时自动或手动关闭电源、提供灭火设备的支持等一系列措施。
三、报警原理火灾报警系统是以“火”为监测对象，将其监测信号转换为电信号，通过电路实现火警联动功能。
系统根据环境内部压力和温度等参数通过预设阀值进行监测，一旦超过预设阀值便会误报，因此需要设定合理的预警阈值。
此外，在设计报警原理中还要考虑系统的精度、灵敏度、可调性和稳定性。
四、使用方法在使用火灾报警系统前，需要系统操作人员进行培训和演练。
使用方法主要包括设备的使用和维护，信息的管理和处理，以及业务流程上的规定等方面。
训练过程中还需要突出实践操作，提高操作人员的动手能力和应急反应能力。
同时针对各种复杂情况，还需要训练操作人员的处理和判断能力。
五、维护保养火灾报警系统的维护保养是确保系统正常运行的重要保障，包括备件的更换、设备的清洁、电源的保护等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市泛海三江电子有限公司消防系统调试培训教程
第一部分火灾自动报警系统简介
前言
建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范
和扑救建（构）筑物火灾的设备设施的总称。
常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭
火系统、防烟排烟系统、安全疏散系统等。
A、火灾自动报警系统
现代建筑因为体量大、层数多、人员多，并使用了大量可燃材料装修，而且垂直疏散困难很大，所以火
灾危险性也很大。
为了保证居住人员和建筑物的安全，火灾早期预报至为重要。
现代建筑安装了专门监视火
灾发生的安全系统，就是火灾自动报警系统。
它是一个称职的更夫，日日夜夜时时刻刻的监视着建筑物的各
处房间角落。
一有意外，立即报警召唤人们迅速应对处理。
给人们以极大的安全感。
从1847年美国牙科医生坎宁和缅因大学教授法莫研制出世界上第一台城镇火灾报警装置至今，已有一百多年的历史。
火灾报警系统的发展已经过了五代产品。
工作原理
自动报警系统的工作原理是通过安装在保护范围的火灾探测器，感知火灾发生时燃烧所产生的火焰、
热量、烟雾等特性而实现的。
它的过程大致为：当火场的某一参数超过预先给定的阈值时，火灾探测器动作，
发出报警信号，通过导线传送到区域火灾报警控制器和集中报警控制器，发出声光报警信号，同时显示火灾
发生部位，以通知消防值班人员做出反应，这就是我们说的火灾自动报警系统。
特征表现
火灾自动报警系统报火警时的特征表现有下列显示；探测器火警确认灯亮；控制器发出火警声响；控制
器面版窗口显示报警探测器的部位和编号；打印机记录报警时间等。
误报与漏报
自动报警系统对保护范围内未发生火警而报警的情况称为误报，发生火灾未报叫漏报，出现这种情况
要及时处理仔细调查原因，弥补漏洞，以保证火灾信息准确。
1、火灾报警系统的组成与基本型式
火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在
建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。
1.1、系统的组成
火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成
电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警
系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟
垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。
1.1.1触发器件：
指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手
动报警按钮。
火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火
灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光
火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。
不同类型的火灾探测器适用于不同类型的
火灾和不同的场所。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也
是火灾自动报警系统中不可缺少的组成部分之一。
1。
