束管监测系统安装安全技术措施
12504综采工作面防灭火简易束管
12504工作面防灭火简易束管监测系统安装使用安全技术措施根据2009年9月份抚顺煤科院《马兰矿自然发火防治系统设计技术方案》，决定在12504综采工作面安装简易束管监测系统，特制定本措施，具体如下：一、安装目的简易束管监测系统的安装主要是对采用“U”型通风系统的综采工作面采空区内气体进行全面监测，定期取样分析、化验，及时预测预报采空区气体变化情况，为煤矿自然火灾和矿井瓦斯事故的防治工作提供科学依据，以便采取有效措施。
二、束管监控系统束管监控系统由采样器、三芯束管、防水绝缘胶布、1.5寸钢管、三通（1.5寸钢管加工）、保护套（1.5寸钢管）、CHZ-15型抽气泵组成。
注：三芯束管内每个支管间距1米已标注编号。
三、系统安装1、在工作面回风巷距切眼150米处铺设三芯束管，三芯束管靠保险帮吊挂，其高度1～1.2米。
2、三芯束管沿轨道保险帮铺设至工作面正前迎头。
铺设过程中套入一寸保护钢管，布置3个测点，测点间距50米，每50米钢管间设一采样器三通，并预留1.2米间隙（安装采样器），间隙采用保护罩（1.5寸钢管纵剖）对裸露在外的束管进行保护。
3、在综采工作面正前迎头三芯束管1#支管上对接采样器，工作面回采至1#采样器三通8米时，通过采样器三通在三芯束管2#支管上对接采样器，工作面回采至2#采样器三通8米时，通过采样器三通在三芯束管3#支管上对接采样器，工作面回采至3#采样器三通8米时，通过采样器三通在三芯束管1#芯上对接采样器，以此类推，使采空区测点始终保持3个。
工作面推至采样泵8米时，再延长束管。
4、管路一次敷设150米，工作面推至近150米时再继续安设束管。
5、束管监测系统安装由通风三队负责。
附：12504工作面束管监控系统布置示意图四、取气方法1、每三天用抽气泵在抽气泵站对采空区进行一次气样采集。
2、采样时，先将其中一路束管连接到采样泵进气口，预抽3-5min，抽出束管内气体，然后将球胆内的气体挤压干净，再将球胆连接到采样泵的出气口采集气样，直到球胆被充满为止。
2020年(安全生产)束管监测系统安装及安全措施
（安全生产）束管监测系统安装及安全措施束管监测系统施工安全措施煤炭的自燃是一个缓慢的自行氧化过程，自燃过程中各个阶段的特征是我们早期识别和预报工作的科学依据。
研究表明，煤样在供氧充分的条件下,70—100℃就开始加速升温，100—200℃时气体产物释放加快，200℃以上时煤样升温速率更快，达到300—350℃时就冒烟着火。
因此井下煤炭处于100—200℃时，如果能够检测到气体组分的变化，提出自燃发火预报，能够为煤矿采取防灭火措施赢取宝贵的时间。
SG2003束管监测系统就是一套矿井大气组分的监测系统，可以完成矿井大气常量及微量组分的测定。
该系统GC4085矿井气体多点参数色谱自动分析仪能够连续在线监测井下气体，及时反映出各组分气体含量及变化情况。
它能够24小时巡回监测或重点监测。
因此，SG-2003矿井自燃火灾束管监测系统对煤矿安全生产是非常必要的，对煤矿自燃发火的预测预报起到重要的作用。
SG-2003型矿井自燃火灾束管监测系统示意图※采样点1～32为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸，确保矿井安全生产，依据我矿设计的矿井防灭火，在厂家的指导下进行束管安装。
现制定束管监测系统安装期间安全措施：成立领导组组长：王亮生副组长：李彦清成员：杨建亮、刘彦君、郝艳龙、刘汀浥、杜安平、高文强领导组下设办公室：通风科厂家安装负责人：屈旭斌矿井施工负责人：刘彦君领导组职责1、全面负责矿井束管监测系统安装、调试、验收技术管理工作。
2、制定束管监测系统安装工作、实施方案及安全措施。
3、协调机电科、调度室、安全科及相关队组为本次束管监测系统安装工作做相关配合工作。
一、监测地点矿井东翼：东翼拐点以上安装4个监测点：2202、2204、2206、2207采空区各安装一个监测点。
东翼拐点以下安装7个监测点：3902、3904各安装一个监测点，3908综采工作面安装4个监测点（安装地点工作面、上隅角、轨顺回风、回风巷回风各安装一个），3906工作面预留一个监测点。
束管监测系统安装安全技术措施
乌审旗蒙大矿业公司束管监测系统安装安全技术措施编制单位：通风队编制日期: 2014年7月25日纳林河二号矿井束管监测系统安装安全技术措施纳林河二号矿井束管监测系统安装安全技术措施会审栏组织部门：通风队组织时间：年月日纳林河二号矿井束管监测系统安装安全技术措施贯彻栏组织部门：通风队组织时间：年月日矿井束管监测系统安装安全技术措施一、矿井概况乌审旗蒙大矿业纳林河二号井位于鄂尔多斯市境内，行政区划隶属鄂尔多斯市乌审旗无定河镇。
矿井面积,资源储量，煤层赋存条件稳定，煤质优良，适合建设高产高效的特大型煤矿。
根据北京煤炭科学研究总院安全检测中心2012年2月对我矿3-1煤取样检测，并最终出具《3-1煤自燃倾向性鉴定报告》（MZR2012-120703-CCRI/AQJD）经鉴定， 3-1煤层煤样吸氧量g，自燃倾向性等级为Ⅰ类，属容易自燃煤层。
二、束管监测系统介绍为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸，确保矿井安全生产，经过公司招标，确定使用北京中才华源高新技术有限责任公司的JSG4矿井火灾束管监测系统，该系统具有①实时监测，配置十分灵活、可靠的技术优点；②无人值守和全自动化控制的特点；③远程监控功能。
三、安装方案及工期（一）地面设备布置1、工控机、地面光端机、打印机放置在调度室机房，系统软件安装在工控机里，工控机接485通讯线到地面光端机，地面光端机接从井下敷设上来的矿用阻燃通信光缆，打印机可单独接在工控机上或接入到调度室局域网上。
2、色谱仪系统包括煤矿专用色谱分析仪、静态稳压电源、空气发生器、氢气发生器、标气及终端机放置在地面化验室，以对矿井气体进行辅助分析。
地面化验室必须配备2台干粉灭火器，并悬挂室内禁止明火标识。
（二）分站设置分站安装前应在井上进行分站的编码、通电检查和功能测试，确认无误后方可下井安装，安装时注意到电源接线桩的抽头是不是127V，为多路气体采样泵提供是660V，要针对井下电源实际相值调整好，避免电源接错烧坏变压器。
束管监测系统作业安全操作规程(三篇)
束管监测系统作业安全操作规程束管监测系统是一种用于监测和控制作业安全的系统，其作用是提供实时的信息和警报，帮助管理者和作业人员预防事故和减少风险。
为保证该系统的安全运行，制定作业安全操作规程是必要的。
一、系统操作规程1. 安装和调试：系统的安装和调试必须由专业人员进行，确保设备的正常运行。
2. 系统启动和关闭：启动系统前，必须检查设备的电源和连接，确保没有异常情况。
关闭系统时，必须按照正确的步骤进行，以避免损坏设备和数据丢失。
3. 用户权限管理：每个用户必须有明确的权限，禁止未经授权的用户操作系统。
管理员应定期对用户权限进行检查和调整。
4. 数据备份和存储：系统的数据需要定期备份，并保存在安全的地方，以便在系统故障或数据丢失时进行恢复。
5. 系统更新和升级：定期进行系统更新和升级，以增加系统的稳定性和安全性。
更新和升级时，应事先备份数据，并进行测试，以确保系统正常运行。
二、实时监测规程1. 监测设备的放置和设置：监测设备必须放置在合适的位置，以确保能够准确监测到作业区域的情况。
监测设备的参数设置必须符合实际情况和安全要求。
2. 监测数据的解读和分析：监测数据必须定期进行解读和分析，及时发现异常情况，并采取相应的措施进行处理。
3. 告警系统的设置和响应：告警系统必须设置合理的阈值，以确保及时发出警报。
一旦发生告警，必须立即采取相应的措施，确保作业人员的安全。
4. 定期检查和维护：监测设备需要定期进行检查和维护，以确保其正常运行。
如有异常情况，应立即进行修复或更换。
三、风险评估和管理规程1. 风险评估：在安装和调试系统时，必须进行全面的风险评估，确定作业区域的潜在风险，并制定相应的预防措施。
2. 风险管理计划：根据风险评估结果，制定详细的风险管理计划，包括作业人员的培训、风险控制措施、应急预案等。
3. 培训和教育：所有作业人员必须接受系统操作和安全培训，确保他们能够正确使用系统，并能够应对可能的紧急情况。
某煤矿束管监测系统管路安装的安全技术措施
•引言•煤矿束管监测系统概述•管路安装的安全技术措施目录•监测系统的运行与维护•安全技术措施的执行与监督•结论与展望目的背景目的和背景任务目标任务和目标硬件组成煤矿束管监测系统主要由传感器、数据采集器、网络传输设备、数据处理和分析设备等组成。
软件组成包含数据采集软件、数据处理和分析软件、报警提示软件等。
监测系统的组成监测系统的功能系统可以实时监测煤矿井下的温度、湿度、风速、CO浓度、CH4浓度等环境参数。
环境监测数据记录与存储报警提示综合信息展示系统能够自动记录和存储监测数据，并生成报表和趋势图。
当监测数据超过预设的安全阈值时，系统会立即发出报警提示。
通过大屏幕或电脑终端，实时展示煤矿井下的环境参数、设备运行状态等信息。
监测系统的应用范围030201准备工作管路安装过程中的安全注意事项防护措施合理安排工作人员的休息时间，避免因长时间工作导致的疲劳。
避免疲劳沟通协作安全标识在管路附近设置明显的安全标识，提醒他人注意安全。
系统测试完成安装后，对整个系统进行测试，确保管路正常运行并不存在安全隐患。
文档记录将安装过程中的重要信息和数据记录在文档中，以便日后参考和查阅。
安装后的安全检查运行流程生成并保存监测报告，以便后续分析和追溯。
如数据异常，系统应自动报警并提示异常位置和程度；对采集的数据进行预处理和分析；检查系统电源、仪器设备等是启动数据采集软件，开始从传感器等设备采集数据；传感器失灵数据传输异常软件崩溃或卡顿硬件故障常见故障及排除方法维护和保养定期检查定期清洁和保养传感器、仪器设备等，保持其正常运转；清洁保养软件更新备份数据01020403定期备份重要数据，以防数据丢失。
每月至少进行一次系统检查，包括硬件、软件、网络等各部分；定期更新软件版本，以修复漏洞和提高系统性能；安全技术措施的执行安全技术措施的监督对不符合安全要求的行为及时制止，并对其进行整改和处罚。
安全技术措施的考核与奖惩实践经验总结束管监测系统的重要性和应用01管路安装的关键技术02安全技术措施的必要性03存在问题和改进方向管路安装过程中的问题在管路安装过程中，可能会遇到管材质量不合格、安装不规范、连接不紧密等问题，这些问题可能导致管路漏气、堵塞等现象，影响监测效果。

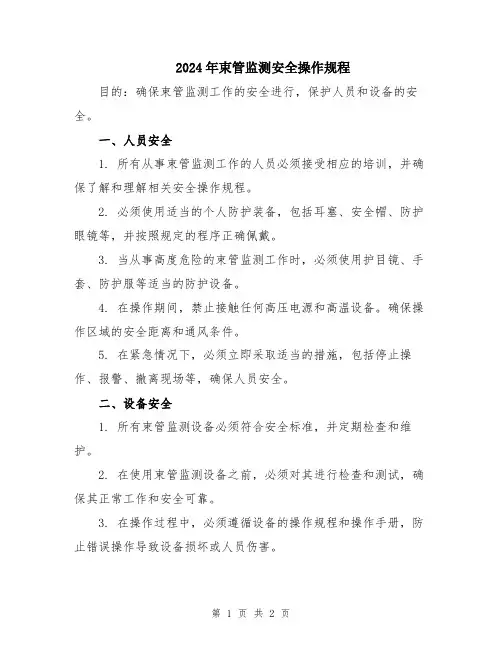

2024年束管监测安全操作规程
2024年束管监测安全操作规程目的：确保束管监测工作的安全进行，保护人员和设备的安全。
一、人员安全1. 所有从事束管监测工作的人员必须接受相应的培训，并确保了解和理解相关安全操作规程。
2. 必须使用适当的个人防护装备，包括耳塞、安全帽、防护眼镜等，并按照规定的程序正确佩戴。
3. 当从事高度危险的束管监测工作时，必须使用护目镜、手套、防护服等适当的防护设备。
4. 在操作期间，禁止接触任何高压电源和高温设备。
确保操作区域的安全距离和通风条件。
5. 在紧急情况下，必须立即采取适当的措施，包括停止操作、报警、撤离现场等，确保人员安全。
二、设备安全1. 所有束管监测设备必须符合安全标准，并定期检查和维护。
2. 在使用束管监测设备之前，必须对其进行检查和测试，确保其正常工作和安全可靠。
3. 在操作过程中，必须遵循设备的操作规程和操作手册，防止错误操作导致设备损坏或人员伤害。
4. 在使用束管监测设备时，应注意设备的温度、电流等指标，确保在安全范围内操作。
三、环境安全1. 操作区域应保持干燥、无尘、通风良好。
不得在潮湿或有易燃物质存在的地方进行操作。
2. 在操作区域内，应清除杂物和障碍物，确保工作空间宽敞、清洁。
3. 在操作过程中，禁止吸烟、使用明火等可能引发火灾或爆炸的行为。
4. 如有紧急情况，应及时采取适当的灭火措施，并及时报警。
四、紧急救援1. 所有人员都应了解紧急救援流程，并掌握基本的急救知识。
2. 在紧急情况下，应立即采取适当的救援措施，并及时报警寻求进一步的帮助。
以上仅为一般性的操作规程，具体的安全操作规程可能因实际情况和设备不同而有所不同。
在实际操作中，务必参考设备的使用说明和相关安全规定。
某煤矿束管监测系统管路安装的安全技术措施
某煤矿束管监测系统管路安装的安全技术措施某煤矿束管监测系统是煤矿不可或缺的技术设备之一，它能够有效地监测煤矿内部的气体浓度及温度，保障了矿工们的安全。
而这个束管监测系统的安全管路安装不可小觑，本文将重点探讨某煤矿束管监测系统管路安装的安全技术措施。
一、环境评估和技术设计在进行安全管路安装前，必须要对整个矿区进行环境评估，确定管路安装的合理位置及长度，并充分考虑煤矿内部的地质条件和瓦斯含量，确保管路的质量。
同时对于管路系统，应根据布置要求进行绘制管道图纸和三维模型，方便技术人员和矿工进行管路的布置和维护。
二、管道材质的选择在确定管路的走向后，需要选择合适的管道材质，以保障管道系统的安全可靠。
一般情况下，可以选择钢管、PVC管或PE管等，这些管道材质被广泛使用于煤矿及其他工业领域，因其具有抗压、耐腐蚀、耐高温等很好的特性，同时能够满足煤矿管道系统的运行需求。
三、安装区域的清理管道在安装过程中，需要清除安装区域的杂草、碎石、泥沙和淤泥等障碍物，保证管道的安装区域干净整洁，为管道的正常使用提供必要的条件。
四、管道的连接与固定管道在安装好后，需要进行连接和固定，这是保证管道不破裂、不漏气的重要环节。
管道的连接部位必须经过充分的清洗和喷漆，连接时采用螺纹接头或插接结构，避免使用焊接。
固定管道时，需要保证管道直线斜率和长度的合理比例，以保证管道运行中的去气效果，并能够承受煤矿内部温度的变化和产生的各种负荷，另外还需要选择适当的固定方式。
五、防雷及防静电措施煤矿内部天气多变，雷击现象经常发生，因此对于管道系统，必须要有防雷技术措施，并且应按照规范布置接地网。
同时煤矿内积累的粉尘会产生静电，因此防静电措施也必不可少。
结论在安装某煤矿束管监测系统的管路时，需要全面考虑煤矿内部的环境和工艺设备要求，从而制定相应的管路安装技术方案，实施严格的安全措施，以保证煤矿管道系统的安全可靠运行。
同时，在管路使用中还需不断地进行定期检查和维护，及时发现问题并进行处理。
束管管理制度、规范、措施
防灭火束管监测信息平台数据上传管理制度1、工作人员必须每天进行数据传输。
2、每天传送数据时要按正确的矿井编号（0006）和矿井名称（荆各庄矿）进行传输。
并在传输结束后，登录到网站进行查看，确认数据传送是否准确。
3、如果出现故障，无法上传，应及时处理，处理结束后坚持上传数据。
并向区调度汇报。
4、如发现工作人员无故没有上传数据，则要进行相应处罚。
束管监测机房管理制度为进一步加强束管监测机房的管理，充分发挥束管监测系统对我矿火灾防治和井下异常点的监测、预报作用。
为矿井安全生产提供准确、可靠的信息依据，特制定本制度。
1、机房内不准存放有震源、强大磁场、电场、腐蚀性物质的设备和物品，以免影响系统运行。
2、室内温度应保持在10－35℃范围内，相对湿度在85%以下，以保证各元件正常工作。
3、保持室内清洁，使室内空气含尘量尽可能低，避免尘埃落入仪器内部，以免影响仪器性能。
4、室内严禁吸烟，严禁大声喧哗，且应配备相应的灭火器具及灭火设施，并按期更换。
5、要妥善放置和保管各种气瓶和配件，严禁靠近烟火，严禁阳光直射或雨雪直入，以防爆炸或其它事故的发生。
6、高压钢瓶要有检验合格证才能使用，而且至少每三年进行一次定期检验。
高压钢瓶上要有代表所贮气体的标记颜色和字样。
7、为了减少干扰，仪器接地线必须导电性能良好，切忌用自来水管或零线作地线。
8、工作人员要爱护各种设施，严格按操作规程执行，对各种设施未经许可不能进行实验性操作。
9、工作人员必须严格履行岗位职责，严禁脱岗，并注意防火和失盗事件的发生。
束管监测系统操作规程一、操作前准备工作1、检查硅胶，如需更换，应在开机前进行。
2、检查氢气发生器，液位低于1.2L处，立即加蒸馏水。
3、检查仪器各部分连线有无脱落。
4、开启控制柜，观察单路负压，负压表是否指示在－0.05MPa以上。
二、启动与操作1、开启稳压电源启动按钮，观察电压表上升并稳定在220V±10%。
2、启动气体采样控制柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乌审旗蒙大矿业公司束管监测系统安装
安全技术措施
编制单位：通风队
编制日期: 2014年7月25日
纳林河二号矿井束管监测系统安装
安全技术措施
束管监测系统安装安全技术措施会审栏
组织部门：通风队组织时间：年月日
束管监测系统安装安全技术措施贯彻栏
组织部门：通风队组织时间：年月日
矿井束管监测系统安装安全技术措施
一、矿井概况
乌审旗蒙大矿业纳林河二号井位于鄂尔多斯市境内，行政区划隶属鄂尔多斯市乌审旗无定河镇。
矿井面积180.67km2,资源储量1507.65Mt，煤层赋存条件稳定，煤质优良，适合建设高产高效的特大型煤矿。
根据北京煤炭科学研究总院安全检测中心2012年2月对我矿3-1煤取样检测，并最终出具《3-1煤自燃倾向性鉴定报告》（MZR2012-120703-CCRI/AQJD）经鉴定，3-1煤层煤样吸氧量0.89cm3/g，自燃倾向性等级为Ⅰ类，属容易自燃煤层。
二、束管监测系统介绍
为早期预测预报矿井煤尘自燃发火，连续监测自燃过程中标志气体组分、浓度变化规律，防止自燃发火和瓦斯爆炸，确保矿井安全生产，经过公司招标，确定使用北京中才华源高新技术有限责任公司的JSG4矿井火灾束管监测系统，该系统具有①实时监测，配置十分灵活、可靠的技术优点；②无人值守和全自动化控制的特点；③远程监控功能。
三、安装方案及工期
（一）地面设备布置
1、工控机、地面光端机、打印机放置在调度室机房，系统软件安装在工控机里，工控机接485通讯线到地面光端机，地面光端机接从井下敷设上来的矿用阻燃通信光缆，打印机可单独接在工控机上或接入到调度室局域网上。
2、色谱仪系统包括煤矿专用色谱分析仪、静态稳压电源、空气发生器、氢气发生器、标气及终端机放置在地面化验室，以对矿井气体进行辅助分析。
地面化验室必须配备2台干粉灭火器，并悬挂室内禁止明火标识。
（二）分站设置
分站安装前应在井上进行分站的编码、通电检查和功能测试，确认无误后方可下井安装，安装时注意到电源接线桩的抽头是不是127V，为多路气体采样泵提供是660V，要针对井下电源实际相值调整好，避免电源接错烧坏变压器。
监测分站、井下光端机、井下光端机供电用电源及束管分路箱（内含滤水器）放置在井下盘区变电所内靠近中央一号回风大巷侧；由我队人员将分站运输至盘区变电所指定位置，设备需放置整齐；设备放置完成后由北京中才华源高新技术有限责任公司委派工程师负责接电和接管，同时由信息化办公室负责将井下设备连接至井下环网。
（三）铺设顺序
1、从盘区变电所经中央带式输送机大巷至31101胶运顺槽铺设单芯束管一根。
2、从盘区变电所经中央带式输送机大巷至31101回风顺槽铺设三芯束管一根。
3、从盘区变电所经中央带式输送机大巷至31101回风顺槽回风口处铺设单芯束管一根。
见束管安装布置图
测点布置方案见下表：
测点布置方案表
（四）束管布置
1、系统采用Ф10mm的PE材质束管，已喷浆巷道使用顶部电缆沟进行悬挂；回风顺槽、胶运顺槽采用扎带与巷道中间顶板网片进行绑扎；敷设要平、直、稳，并要避免与其他管线交叉。
2、31101回风顺槽三芯束管铺设完成后，在三芯束管端头连接分路器，分路器分别对应连接三趟单芯束管至工作面。
3、施工前应对束管进行检查：规格、型号等是否符合设计要求。
4、束管安装工具的准备：准备一个安装支架（跟电缆安装支架一样）一根支撑束管转盘的轴即可，一辆检修车。
将束管支架的架设在防爆车上，架设束管时采用滚动束管转盘的方法，应注意束管轴的转动方向，束管引出端应在束管轴的上方，滚动的时候要按束管缠绕方向滚动，切不可反缠绕方向滚运，以免束管松驰损坏束管。
5、水平巷道或倾斜井巷中悬挂的束管应有适当的弛度，并能在意外受力时自由坠落。
其悬挂高度应保证束管在车辆运行时不受撞击，在束管坠落时不落在轨道或输送机上。
6、束管之间有连接的地方必须留出5米的富余量，并用束管与束管之间用特制的束管接头。
7、管路穿过31101回风顺槽顺槽风桥墙体时必须利用电缆预留孔进行穿管。
8、管路敷设完毕后，从地面化验室到井下各测点，要对整个系统管路进行统一编号。
9、束管的安装质量应达到牢固可靠无损伤、无严重挤压、无划伤、无堵塞、无折弯。
10、在中央带式输送机大巷与31101回风顺槽立交前方的低洼位置设置滤水器。
（五）束管安装注意事项
1、安装束管时不得将束管折伤、擦伤、刮伤，以免使束管破裂出现漏气现象，否则会造成分析结果不准确。
2、安装束管时，不要将束管头上的保护胶套打开，如没有胶套则可以用胶带代替胶套将管头缠上，防止其他物质进入束管，导致束管堵塞，使井下气体无法抽到设备内进行正常分析。
3、安装滤水器时要注意巷道周边情况，不得安装在有水的地方，否则有可能水进入滤水器导致水被抽到分析仪器里，损坏仪器。
4、铺设束管时不得将束管打折，更不能将束管弯曲成90度，防
止束管折断，两个束管的接头要留有2米长的余留部分为今后束管对接方便留有标记。
（六）束管监测点布置安装
1、开始施工前，由厂家工程师进行指导中煤五建五处纳林河第二项目部进行保护管、采样探头的加工，保护管采用60米长1寸铁管，一侧与2寸铁管采用法兰盘相连接；采样探头为1米长2寸铁管，末端封口，四周钻有小孔（孔直径1CM），孔间距为5CM，保护管和采样探头各加工3个。
2、采煤工作面进风上隅角束管监测探头一般布置在采面上隅角端头支架或切顶单体柱后侧，应水平悬挂在顶板完好，吸气口应正对风流方向，距离底板1.8米，能正确反映该点测值的地点。
并随工作面开采而移动。
3、31101工作面回风口的测点设置1各测点，该测点固定，直至工作面开采完成。
4、采空区监测点（“三带”）随工作面开采埋进采空区，埋入采空区的束管要加设1寸铁管加以保护，并设置采样探头，采样探头内设置滤尘器。
共设置3个测点，每个测点采样探头前后相差20米，每根保护管长60米，当测点氧气浓度降至5%后，断开该测点，并在距离最前侧的保护管20米处重新布置采样探头，并以此方式进行循环。
保护套管埋入采空区，不进行回收。
具体如图所示：
4、盘区变电所内分站为8路进气口，31101工作面现计划布置5个测点，预留3个测点，作为井下临时机动监测点，主要根据工作面生产情况、采空区等（如密闭内有自燃征兆时）情况进行布置。
（七）安装工期
1、束管监测系统计划于2014年8月5日开始安装，计划于2014年8月12日安装完成，并由信息化办公室组织相关单位进行试运行验收，试运行验收完成后同时由厂家工程师对我方束管监测人员进行地面束管监测设备的操作及技术培训。
2、束管监测系统试运行验收合格并运行一周后，由信息化办公室根据束管监测系统的实际运行情况决定是否组织相关单位进行最终验收。
四、安全技术措施
1、系统安装前，由北京中才华源高新技术有限责任公司派工程师对束管监测安装人员进行布管、布线的培训；通风队组织束管监测安装人员对本措施进行贯彻传达，培训完成并经考试合格后，方可开始安装施工，考试不合格者不得参与施工。
2、开始施工前，应通知调度室，同时安排一辆防爆车或检修车配合束管的安装，并对束管安装地点的其他单位进行通知，要求过往车辆和人员注意施工人员的安全及束管的布置。
3、在大巷安装时，在安装地点前后100米范围内设立警戒标识，来往车辆应密切注意人员和设备，车速不得超过2m/s。
当无轨胶轮车接近时，工作人员必须停止工作，躲避到安全地点，待无轨胶轮车通过后方可继续工作。
4、在设备过中央一号回风大巷皮带时，必须提前和机电运转队进行协调，设备到达皮带位置时，要求有机电运转队人员现场进行指挥作业，严禁皮带开启时搬运设备或搬运设备时开启皮带。
5、在安装时，所有安装人员必须听从厂家人员的指导。
6、在巷道内安装人员利用梯子进行作业时，梯子必须放置牢固，一个作业，一人监护。
7、在安装工作期间，安装人员必须和综采队、机电运转队做好协调配合工作，保证安装工作安全有序进行。
8、束管通过31101回风顺槽内风桥时，必须在墙体上打孔进行穿管，并于穿管完成后，用棉纱或黄泥封死剩余孔口。
9、束管安装完成后，安装人员必须将现场施工时产生的垃圾、材料清理干净。
10、如若在安装过程中，发现发生瓦斯爆炸、煤尘爆炸、水灾等灾害威胁到人员安全时，必须按照相应避灾路线进行撤离。
11、本措施未尽事宜执行《煤矿安全规程》及矿井有关规定。
五、材料计划。
